0,85-palcový mechanický LCD displej, IPS panel, rozlíšenie 128 × 128
0,85-palcový mechanický LCD displej, IPS panel, rozlíšenie 128 × 128
Verzia: klávesnica + spínač + modul plošných spojov čierna
SKU: 34168
0,85-palcový mechanický LCD displej, IPS panel, rozlíšenie 128 × 128, 65 000 farieb, komunikačné rozhranie SPI
0,85-palcový LCD displejKľúč
Vstavaný ovládač ST7735, podporuje komunikáciu SPI, dodáva sa s online vývojovými zdrojmi pre ESP32, Raspberry Pi, RP2040, Arduino a STM32 atď.
- Veľkosť
0,85" - Rozlíšenie
128 × 128 - Rozlíšenie
65 000 farieb - Komunikačný
SPI - Čip ovládača
ST7735 - Mechanický spínač s tlačidlom
Možnosti verzie
0,85-palcový LCD displej ScreenKey s
bielym krytom kláves
0,85-palcový LCD displej ScreenKey B,
iba čierny kryt kláves
0,85-palcový modul ScreenKey s
bielym krytom kláves + mechanickým spínačom + modulom plošných spojov
0,85-palcový modul ScreenKey B,
čierny kryt kláves + mechanický spínač + modul plošných spojov
Funkcie
- Vstavaný ovládač ST7735
- 0,85-palcový IPS displej, rozlíšenie 128 × 128, 65 000 farieb
- Podporuje komunikačné rozhrania SPI pre jednoduchý vývoj vstavaných systémov, čím efektívne šetrí I/O zdroje
- 2,5D tvrdený sklenený panel s vynikajúcou priepustnosťou svetla, odolný voči poškriabaniu a trvácny, so zaoblenými hranami pre hladký a pohodlný pocit
- Dizajn mechanických spínačov (voliteľné) s lepším hmatovým zážitkom, bezproblémové zvládnutie častých operácií
- Podporuje vývoj platforiem ako Raspberry Pi, Arduino, ESP32, RP2040, STM32 atď. a poskytuje bohaté online zdroje a ukážky.
Špecifikácie
| Prevádzkové napätie | 3,3 V | Rozlíšenie | 128 × 128 pixelov |
|---|---|---|---|
| Farba displeja | 65 tisíc | Veľkosť displeja | 15,21 × 15,21 (mm) |
| ZOBRAZOVACÍ PANEL | IPS | VEĽKOSŤ PIXELOV | 118,8 × 118,8 (μm) |
| Rozhranie displeja | 4-vodičový SPI | Riadiaci integrovaný obvod | ST7735 |
Mechanický spínač pre lepší hmatový zážitok
| Ovládacia sila | 50,00 ± 10,00 (gf) | Sila zdola von | 55,00 ± 10,00 (gf) |
|---|---|---|---|
| Ovládací pohyb | 1,20 ± 0,30 (mm) | Celkový cestovný poplatok | 2,80 ± 0,25 (mm) |
| Dĺžka pružiny | 15,50 (mm) | Životnosť | 50 miliónov krát |
* Mechanický spínač bol súčasťou iba 0,85-palcových verzií ScreenKey Module W/B.

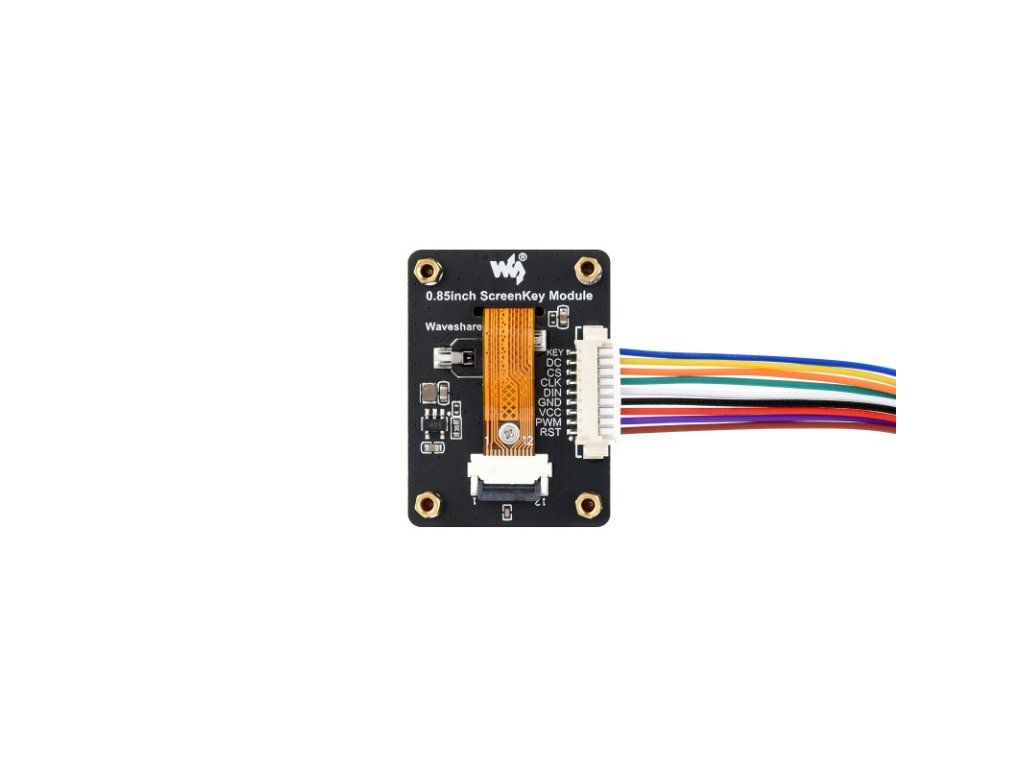

Riadiace rozhrania SPI
podporuje riadiace dosky ako ESP32 / Raspberry Pi / RP2040 / Arduino / STM32
| KĽÚČ | Ovládací kolík tlačidla |
|---|---|
| DC | Výber dát / príkazu (nízka pre príkaz, vysoká pre dáta) |
| Štátna správa | Výber čipu SPI, nízka aktivita |
| CLK | Vstupný signál hodinového signálu SPI |
| DIN | Vstup údajov SPI |
| Uzemnenie | Zem |
| Virtuálny kreditný kartón | Vstupné napätie 3,3 V |
| PWM | Podsvietenie |
| RST | Resetovací pin, nízka aktívna |
Príklady použitia
Pripojenie k ESP32-S3-DEV-KIT-N16R8
Pripojenie k Raspberry Pi
Pripojenie k Arduinu
* Len na porovnanie, podrobný zoznam dielov nájdete v obsahu balenia.
Aplikačné scenáre
Kancelársky asistent
Kreatívna hudba
Inteligentná domácnosť
Obchodné vybavenie
Vlastné farby sú k dispozícii pre hromadné nákupy
Čierna a biela farba sú k dispozícii na sklade. Ďalšie farby sú k dispozícii pre hromadné prispôsobenie s minimálnou objednávkou 500 kusov. Pre viac informácií kontaktujte našich online predajcov.
Obrysové rozmery
0,85-palcový LCD displej ScreenKey
0,85-palcový modul ScreenKey
Obsah balenia:
0,85-palcový modul ScreenKey B
- 0,85-palcový hostiteľský modul ScreenKey B x1
- MX1.25 9PIN 200 mm kábel x1
