    0,85-palcový mechanický LCD displej, IPS panel biely

    Neohodnotené
    Značka: Waveshare

    0,85-palcový mechanický LCD displej, IPS panel biely

    Verzia: iba krytka klávesa biela

    SKU: 34086

    Dostupnosť Skladom (5 ks)
    Môžeme doručiť do:
    5.5.2026
    Možnosti doručenia
    Kód: 30083
    7,40 € / ks 6,02 € bez DPH
    0,85-palcový mechanický LCD displej, IPS panel biely
    Neohodnotené
    Značka: Waveshare
    SKU34086 1
    14 dní na vrátenie
    14 dní
    na vrátenie tovaru
    Objednávka do 12:30
    Do 12:30 objednané
    ešte dnes odoslané
    Vernostné zľavy 5%
    Vernostné zľavy 5%
    pre registrovaných zákazníkov
    0,85-palcový mechanický LCD displej, IPS panel, rozlíšenie 128 × 128, 65 000 farieb, komunikačné rozhranie SPI
    0,85-palcový LCD displej klávesa

    Vstavaný ovládač ST7735, podporuje komunikáciu SPI, dodáva sa s online vývojovými zdrojmi pre ESP32, Raspberry Pi, RP2040, Arduino a STM32 atď.

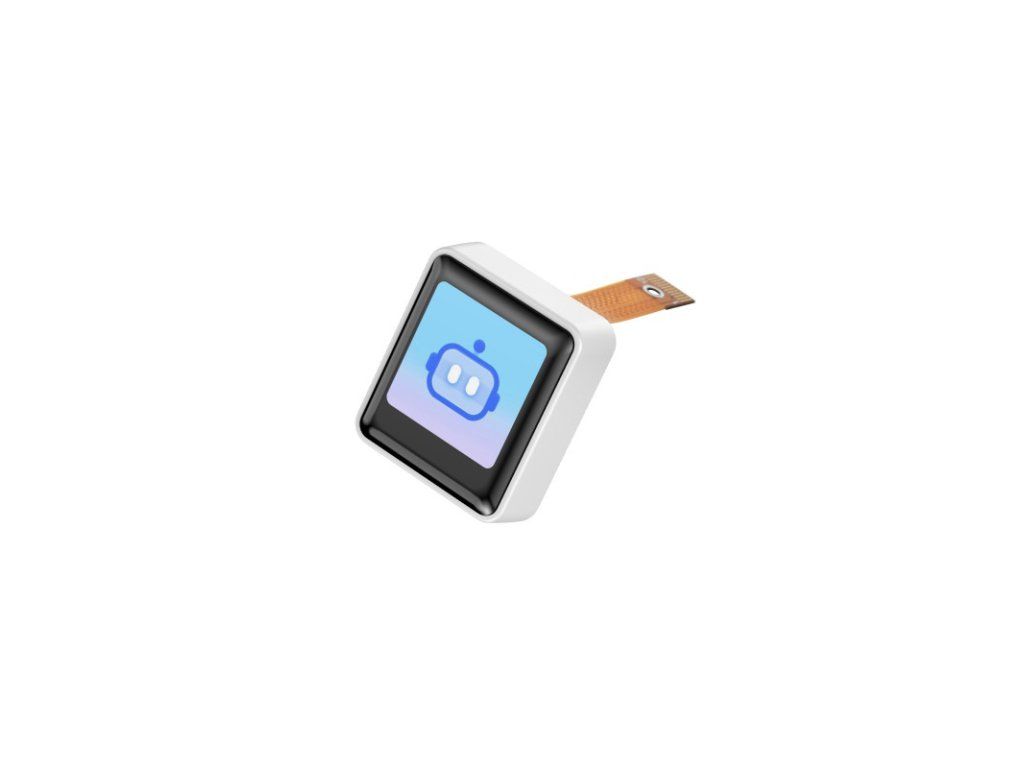

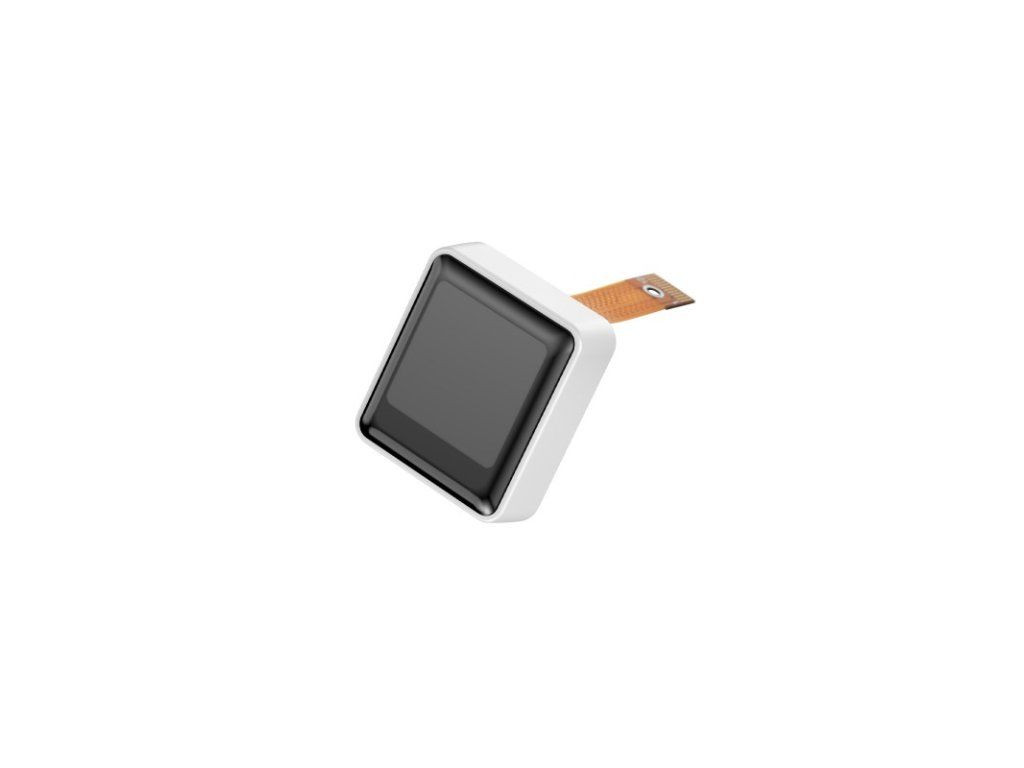

    0,85-palcový LCD displej, pohľad spredu


    • Veľkosť5-DSI-TOUCH-A, veľkosť0,85"
    •
    • RozlíšenieRozlíšenie 5-DSI-TOUCH-A128 × 128
    •
    • RozlíšenieRozlíšenie 5-DSI-TOUCH-A65 000 farieb
    • KomunikačnýRozlíšenie 5-DSI-TOUCH-ASPI
    •
    • Čip ovládačaRozlíšenie 5-DSI-TOUCH-AST7735
    •
    • Mechanický spínač s tlačidlomRozlíšenie 5-DSI-TOUCH-A


    Možnosti verzie
    0,85-palcový LCD displej ScreenKey W

    0,85-palcový LCD displej ScreenKey s
    bielym krytom kláves


    0,85-palcový LCD displej ScreenKey B

    0,85-palcový LCD displej ScreenKey B,
    iba čierny kryt kláves


    0,85-palcový modul ScreenKey W

    0,85-palcový modul ScreenKey s
    bielym krytom kláves + mechanickým spínačom + modulom plošných spojov


    0,85-palcový modul ScreenKey B

    0,85-palcový modul ScreenKey B,
    čierny kryt kláves + mechanický spínač + modul PCB

    Funkcie
    • Vstavaný ovládač ST7735
    • 0,85-palcový IPS displej, rozlíšenie 128 × 128, 65 000 farieb
    • Podporuje komunikačné rozhrania SPI pre jednoduchý vývoj vstavaných systémov, čím efektívne šetrí I/O zdroje
    • 2,5D tvrdený sklenený panel s vynikajúcou priepustnosťou svetla, odolný voči poškriabaniu a trvácny, so zaoblenými hranami pre hladký a pohodlný pocit
    • Dizajn mechanických spínačov (voliteľné) s lepším hmatovým zážitkom, bezproblémové zvládnutie častých operácií
    • Podporuje vývoj platforiem ako Raspberry Pi, Arduino, ESP32, RP2040, STM32 atď. a poskytuje bohaté online zdroje a ukážky.

    Špecifikácie
    Prevádzkové napätie 3,3 V Rozlíšenie 128 × 128 pixelov
    Farba displeja 65 tisíc Veľkosť displeja 15,21 × 15,21 (mm)
    ZOBRAZOVACÍ PANEL IPS VEĽKOSŤ PIXELOV 118,8 × 118,8 (μm)
    Rozhranie displeja 4-vodičový SPI Riadiaci integrovaný obvod ST7735

    Mechanický spínač pre lepší hmatový zážitok

    0,85-palcový LCD displej, mechanické spínače pre lepší hmatový zážitok
    Ovládacia sila 50,00 ± 10,00 (gf) Sila zdola von 55,00 ± 10,00 (gf)
    Ovládací pohyb 1,20 ± 0,30 (mm) Celkový cestovný poplatok 2,80 ± 0,25 (mm)
    Dĺžka pružiny 15,50 (mm) Životnosť 50 miliónov krát

    * Mechanický spínač bol súčasťou iba 0,85-palcových verzií ScreenKey Module W/B.

    Riadiace rozhrania SPI

    podporuje riadiace dosky ako ESP32 / Raspberry Pi / RP2040 / Arduino / STM32

    0,85-palcový LCD displej ScreenKey podporuje riadiace dosky ako ESP32 / Raspberry Pi / RP2040 / Arduino / STM32
    KĽÚČ Ovládací kolík tlačidla
    DC Výber dát / príkazu (nízka pre príkaz, vysoká pre dáta)
    CS Výber čipu SPI, nízka aktivita
    CLK Vstupný signál hodinového signálu SPI
    DIN Vstup údajov SPI
    Uzemnenie Zem
    Virtuálny kreditný kartón Vstupné napätie 3,3 V
    PWM Podsvietenie
    RST Resetovací pin, nízka aktívna

    Príklady použitia

    Pripojenie k ESP32-S3-DEV-KIT-N16R8

    0,85-palcový LCD displej ScreenKey podporuje pripojenie k ESP32-S3-DEV-KIT-N16R8

    Pripojenie k Raspberry Pi

    0,85-palcový LCD displej ScreenKey podporuje pripojenie k Raspberry Pi

    Pripojenie k Arduinu

    0,85-palcový LCD displej ScreenKey podporuje pripojenie k Arduinu

    * Len na porovnanie, podrobný zoznam dielov nájdete v obsahu balenia.



    Scenáre aplikácií
    0,85-palcový LCD displej, klávesy, aplikácia v programe Office Assistant

    Kancelársky asistent

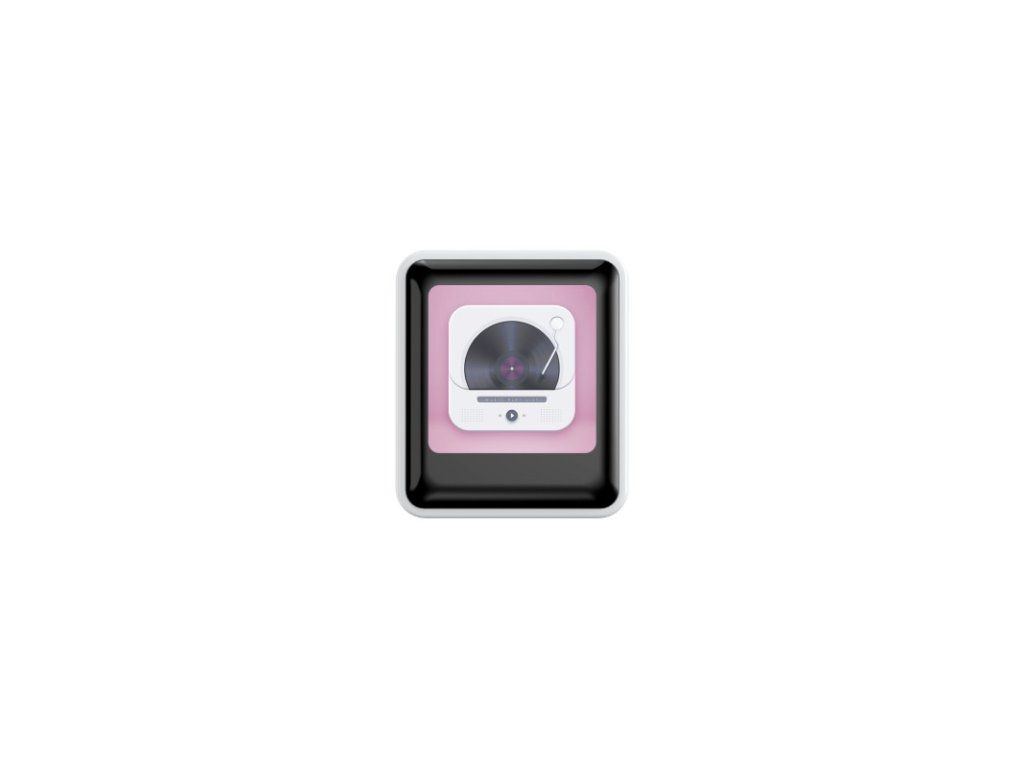

    0,85-palcový LCD displej, aplikácia v kreatívnej hudbe

    Kreatívna hudba


    0,85-palcový LCD displej ScreenKey, aplikácia v inteligentnej domácnosti

    Inteligentná domácnosť


    0,85-palcový LCD displej, použitie v komerčných zariadeniach

    Obchodné vybavenie

    Vlastné farby sú k dispozícii pre hromadné nákupy

    Čierna a biela farba sú k dispozícii na sklade. Ďalšie farby sú k dispozícii pre hromadné prispôsobenie s minimálnou objednávkou 500 kusov. Pre viac informácií kontaktujte našich online predajcov.

    0,85-palcový LCD displej, štruktúrny diagram kláves

    Obrysové rozmery

    0,85-palcový LCD displej ScreenKey

    0,85-palcový LCD displej, obrysové rozmery


    0,85-palcový modul ScreenKey

    0,85-palcový LCD displej, obrysové rozmery

    Obsah balenia:

    Hmotnosť: 0,005 kg

    0,85-palcový LCD displej ScreenKey W

    0,85-palcový LCD displej ScreenKey Š x1

    0,85-palcový LCD displej s klávesmi
