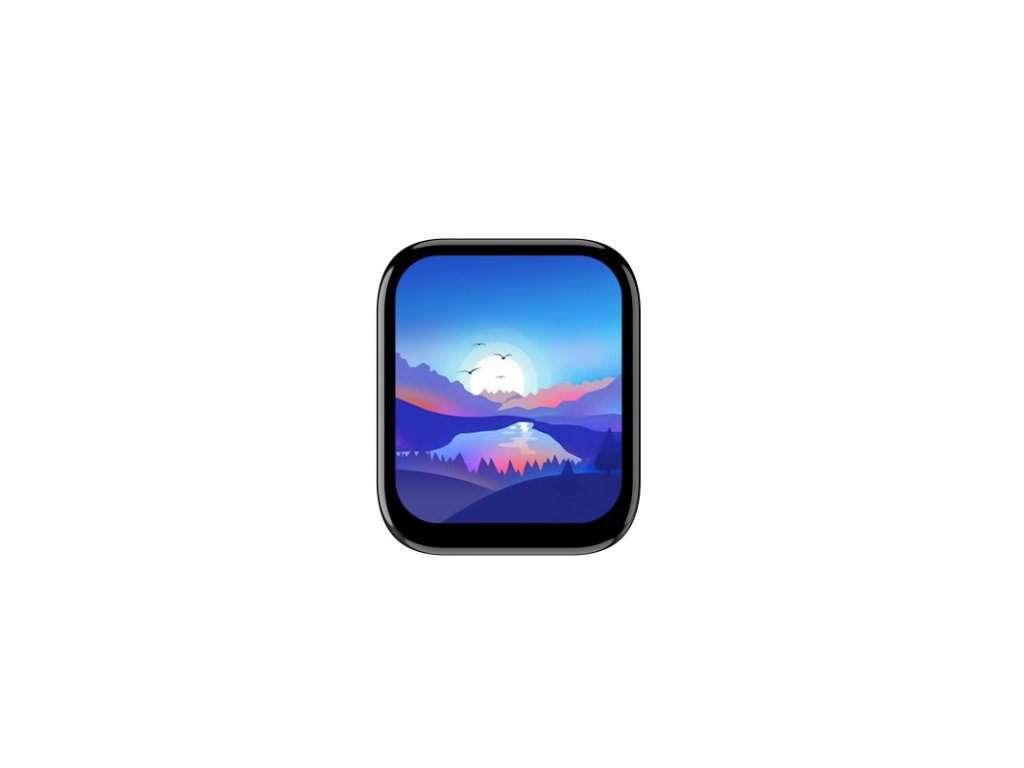

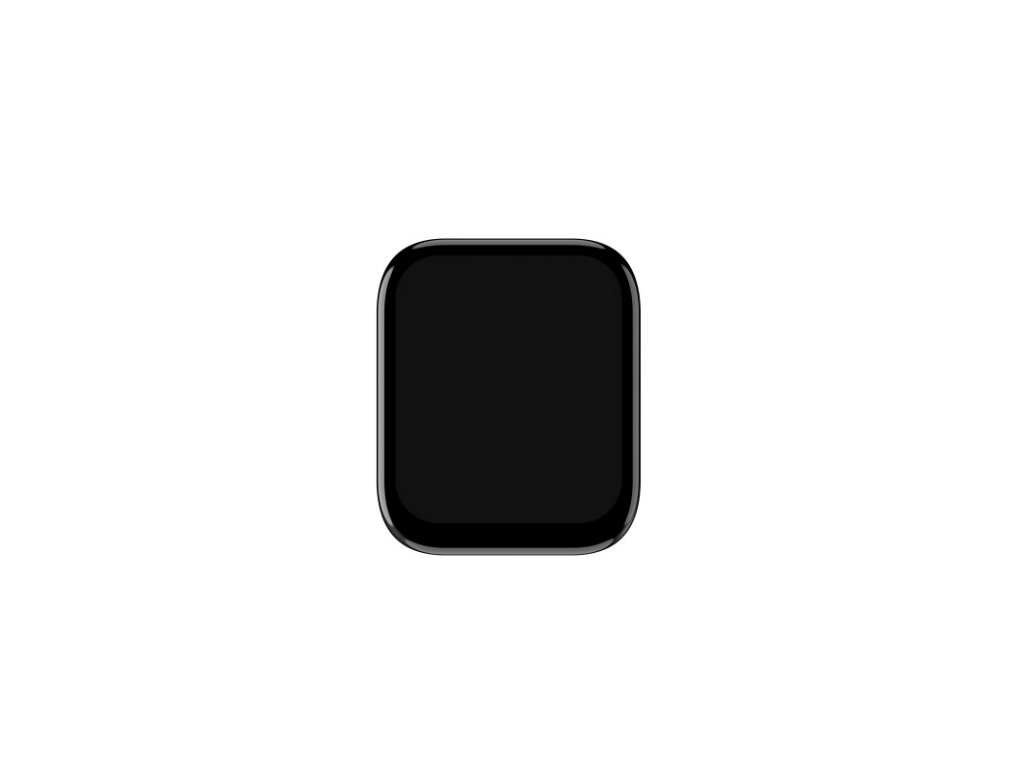

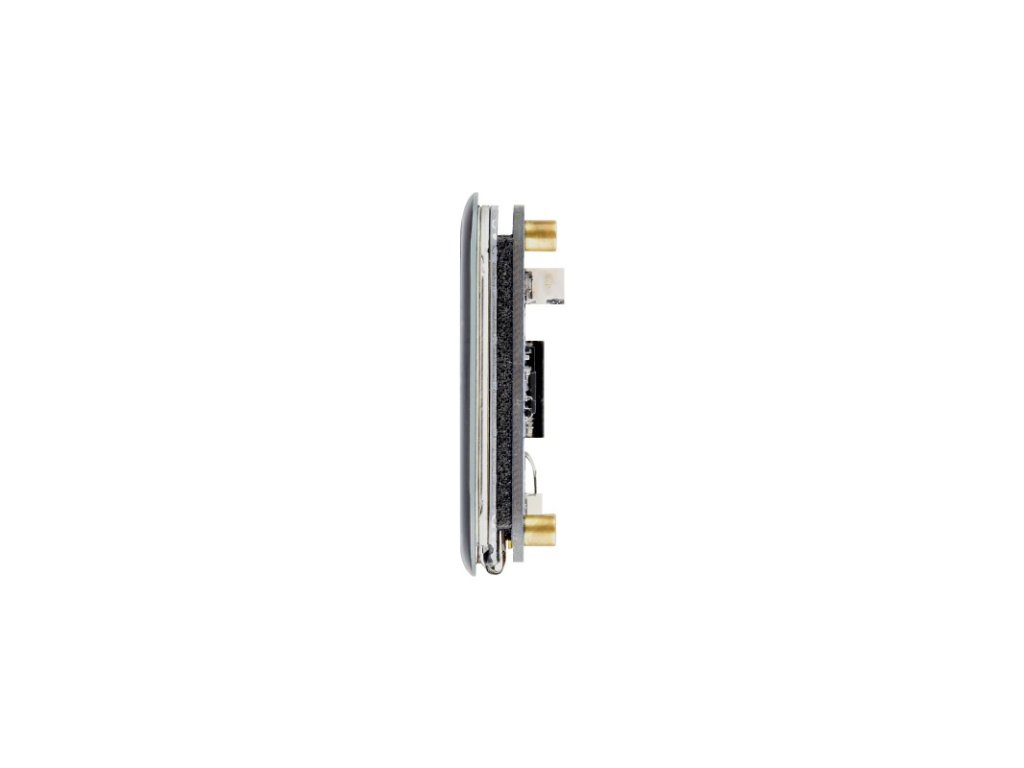

1,83-palcový dotykový LCD displej, mikro LCD displej, rozlíšenie 240 × 284
1,83-palcový dotykový LCD displej, mikro LCD displej, rozlíšenie 240 × 284
SKU: 33985
1,83-palcový dotykový LCD displej, mikro LCD displej, rozlíšenie 240 × 284, IPS, komunikácia SPI a I2C, 262 000 farieb displeja
1,83-palcový dotykový LCD displej
Vstavaný ovládač ST7789P a kapacitný dotykový ovládací čip CST816D
Dodáva sa s príkladmi pre Raspberry Pi, ESP32S3, Pico, Arduino, STM32 atď.
- Veľkosť
1,83" - Rozlíšenie
240×284 - Farebný rozsah displeja
262K - IPS panel displeja
- Ovládač displeja
ST7789P - Rozhranie displeja
SPI - Ovládač dotykového ovládania
CST816D - Dotykové rozhranie
I2C
Funkcie v skratke
- Rozlíšenie 240 × 284, 262 tisíc farieb, jasný a farebný displej
- Vysoká priepustnosť dotykovej obrazovky, rýchla odozva a dlhá životnosť
- Vstavaný ovládač ST7789P a kapacitný dotykový ovládací čip CST816D, využívajúce komunikáciu SPI a I2C, minimalizujú požadované IO piny a podporujú riadiace dosky ako Raspberry Pi / ESP32S3 / Raspberry Pi Pico / Arduino / STM32
- Dodáva sa s online vývojovými zdrojmi a manuálom (príklady pre Raspberry Pi / ESP32 / Raspberry Pi Pico / Arduino / STM32)
Špecifikácie
| Prevádzkové napätie | 3,3 V / 5 V | Rozlíšenie | 240 × 284 pixelov |
|---|---|---|---|
| Ovládač displeja | ST7789P | Ovládač dotykového ovládania | CST816D |
| Rozhranie displeja | 4-vodičový SPI | Dotykové rozhranie | I2C |
| ZOBRAZOVACÍ PANEL | IPS | Dotykové písanie | Kapacitný dotyk |
| Veľkosť displeja | 29,52 × 34,93 mm | VEĽKOSŤ PIXELOV | 0,126 × 0,126 mm |
| Veľkosť modulu | 35,00 × 42,00 mm | ||
Prevodník napätia na palube
Kompatibilné s napájacím vstupom 3,3 V / 5 V
Riadiace rozhrania SPI a I2C

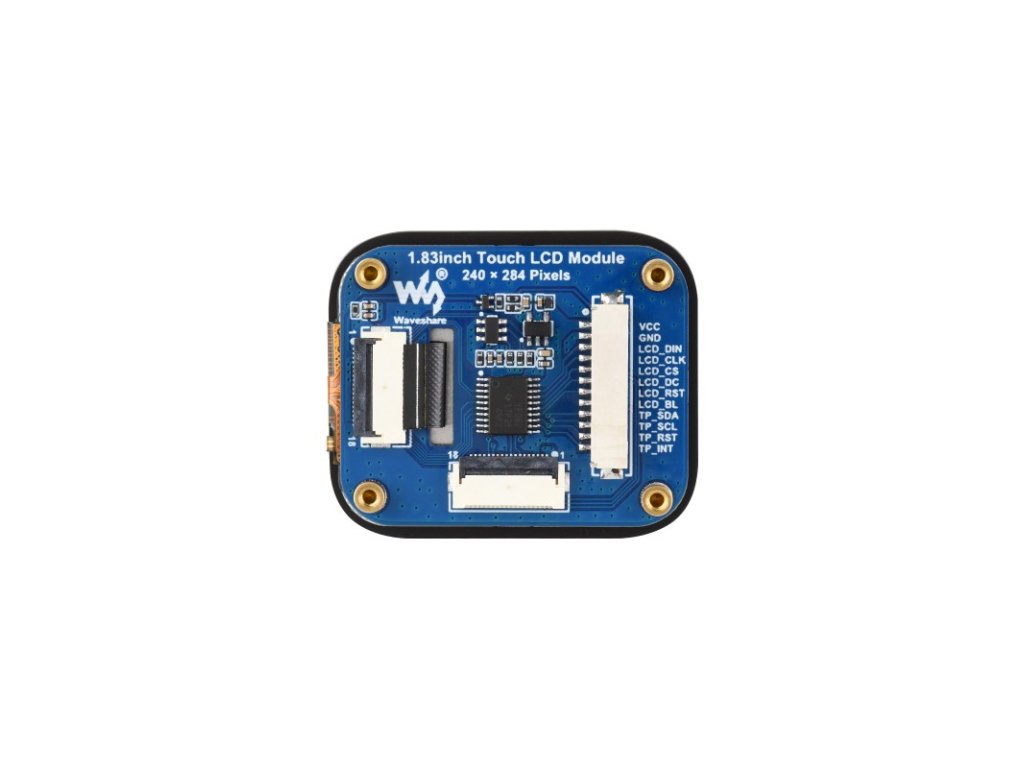

Možnosti pre 12-pinový konektor alebo 18-pinový slot FPC na pripojenie LCD k hostiteľskej doske
| Pripnúť | Popis | 12- pinový pin č. |
Číslo pinu 18PIN |
|---|---|---|---|
| Virtuálny kreditný kartón | Napájanie (vstup 3,3 V / 5 V) | 1 | 1 |
| Uzemnenie | Zem | 2 | 3 |
| MOSI | SPI MOSI pin | 3 | 5 |
| SCLK | SPI CLK pin | 4 | 4 |
| LCD_CS | Výber LCD čipu, nízko aktívny | 5 | 9 |
| LCD_DC | Výber údajov/príkazov na LCD displeji (vysoký pre údaje, nízky pre príkaz) | 6 | 7 |
| LCD_RST | Pin resetovania LCD, nízka aktivita | 7 | 8 |
| LCD_BL | Kolík podsvietenia LCD displeja | 8 | 2 |
| TP_SDA | Dátový PIN dotykového panela | 9 | 14 |
| TP_SCL | Kolík hodín dotykového panela | 10 | 13 |
| TP_RST | Pin resetovania dotykového panela, nízka aktivita | 11 | 12 |
| TP_INT | Prerušovací pin dotykového panela | 12 | 15 |
Príklady použitia
Pripojenie k Raspberry Pi 5
Pripojenie k doske ESP32-S3-AUDIO
* Len na porovnanie, podrobný zoznam dielov nájdete v obsahu balenia.
Obrysové rozmery
Obsah balenia:
Hmotnosť: 0,02 kg
- 1,83-palcový dotykový LCD modul x1
- 1x 12-pinový kábel GH1.25
