    13,3-palcový plnofarebný displej pre elektronický papier s doskou ovládača ESP32-S3

    Neohodnotené
    Značka: Waveshare

    13,3-palcový plnofarebný displej pre elektronický papier s doskou ovládača ESP32-S3

    SKU: 34349

    Dostupnosť Skladom (1 ks)
    Môžeme doručiť do:
    6.5.2026
    Možnosti doručenia
    Kód: 30082
    344,40 € / ks 280 € bez DPH
    13,3-palcový plnofarebný displej pre elektronický papier s doskou ovládača ESP32-S3
    Neohodnotené
    Značka: Waveshare
    SKU34349 1
    14 dní na vrátenie
    14 dní
    na vrátenie tovaru
    Objednávka do 12:30
    Do 12:30 objednané
    ešte dnes odoslané
    Vernostné zľavy 5%
    Vernostné zľavy 5%
    pre registrovaných zákazníkov
    13,3-palcový plnofarebný displej pre elektronický papier s doskou ovládača ESP32-S3, využíva technológiu E Ink Spectra 6 (E6), integrovaný zvukový kodek, podpora WiFi a Bluetooth
    13,3-palcový plnofarebný displej pre elektronický papier
    s doskou ovládača ESP32-S3

    Kompatibilné s vývojovými prostrediami ako Arduino-IDE, ESP-IDF atď.

    Na základe modulu ESP32-S3-WROOM-2-N32R16V

    13,3-palcový plnofarebný displej pre elektronický papier s doskou ovládača ESP32-S3, pohľad spredu 13,3-palcový plnofarebný displej pre elektronický papier s doskou ovládača ESP32-S3, funkcie

    Funkcie

    Táto doska ovládača ESP32-S3 E-Paper je kompaktná vývojová doska pre mikrokontrolér so 60-pinovým konektorom pre elektronický papier. Používa modul ESP32-S3-WROOM-2-N32R16V , ktorý je vybavený 32-bitovým dvojjadrovým procesorom Xtensa LX7 s frekvenciou 240 MHz, vstavanou 512 KB statickou RAM (TCM), 16 MB PSRAM a 32 MB Flash. Podporuje duálnu komunikáciu Wi-Fi a BLE, má integrovaný slot pre TF kartu, nízkoenergetický audio kodek, vysokoúčinný správcu dobíjania lítiových batérií ETA6098 a konektor MX1.25 pre lítiové batérie. Integrované čipy USB HUB CH343 a CH334 podporujú súčasný vývoj USB a UART prostredníctvom portu Type-C. Prispôsobenie viacerých GPIO pinov pre jednoduché rozšírenie o rôzne periférne zariadenia.

    V softvéri si môžete vybrať Arduino-IDE, ESP-IDF alebo iné vývojové prostredia, aby ste ho mohli jednoducho a rýchlo začať používať a aplikovať ho na produkt.

    Vlastnosti dosky ovládača:

    • Prijíma modul ESP32-S3-WROOM-2-N32R16V s 32-bitovým dvojjadrovým procesorom Xtensa LX7, schopným pracovať na frekvencii 240 MHz
    • Integrovaná 512KB statická RAM, 384KB ROM, 16MB PSRAM, 32MB flash pamäť
    • Integrovaná bezdrôtová komunikácia s duálnym režimom 2,4 GHz Wi-Fi a Bluetooth LE s vynikajúcim RF výkonom
    • Konektor typu C, jednoduchšie použitie
    • Integrované čipy USB HUB CH343 a CH334 podporujú súčasný vývoj USB a UART cez port typu C
    • Integrovaný konektor pre 13,3-palcový displej E6 s podporou priameho pripojenia k 13,3-palcovému farebnému displeju E6 s podporou elektronického papiera
    • Integrovaný audio kodek podporuje snímanie a prehrávanie hlasu, čo umožňuje interakciu s aplikáciami s umelou inteligenciou pomocou hlasu
    • Vstavaný správca nabíjania lítiových batérií ETA6098 a konektor pre lítiové batérie MX1.25
    • Vstavaný slot pre TF kartu na externé ukladanie obrázkov alebo súborov na TF kartu

    Funkcie zobrazenia elektronického papiera:

    • Využíva technológiu E Ink Spectra 6 (E6) s vysokým kontrastom a vysokou sýtosťou farieb
    • Bez podsvietenia, zobrazuje posledný obsah dlho aj po vypnutí
    • Ultra nízka spotreba energie, v podstate je energia potrebná iba na osvieženie

    Špecifikácie displeja elektronického papiera
    prevádzkové napätie 3,3 V farba displeja E6 plnofarebná
    (E Ink Spectra 6)
    rozhranie 3-vodičové SPI, 4-vodičové SPI šedá stupnica 2
    obrysové rozmery 284,70 × 208,80 × 0,85 mm čas úplného obnovenia 19 rokov
    veľkosť displeja 270,40 × 202,80 mm celkový obnovovací výkon <0,5 W
    ROZTEČ BODOV 0,169 × 0,169 mm pohotovostný režim <1 mW
    UZNESENIE 1600 × 1200 pixelov pozorovací uhol >170°

    Technológia E Ink Spectra 6

    E Ink Spectra 6 je novo uvedená technológia plnofarebného elektronického papiera, ktorá prináša do odvetvia elektronického papiera novú vitalitu vďaka vynikajúcemu farebnému výkonu, vysokému rozlíšeniu a vysokému kontrastu.
    Používa červenú, žltú a modrú ako primárne farby a ponúka viac možností zobrazenia farieb elektronického papiera, pričom sa vyznačuje vysokým kontrastom a vysokou sýtosťou, vďaka čomu sú obrázky jasnejšie a farby jasnejšie.

    Úvod do technológie E Ink Spectra 6 1
    Pokročilejší výkon

    Rozlíšenie je až 200 ppi, ponúka širší rozsah prevádzkových teplôt a rýchlejšie obnovovanie obrazovky. A je energeticky úspornejší, čo je v súlade s trendmi ESG v oblasti energetickej účinnosti a znižovania emisií uhlíka.

    Porovnanie technológií zobrazovania elektronického papiera

    Inovatívna platforma s plnofarebnou technológiou mikropohárov

    Použitie bielych, červených, žltých a modrých nabitých častíc na vytvorenie šiestich základných farieb a využitie technológie ditheringu na vytvorenie živých a sýtych plnofarebných obrázkov.

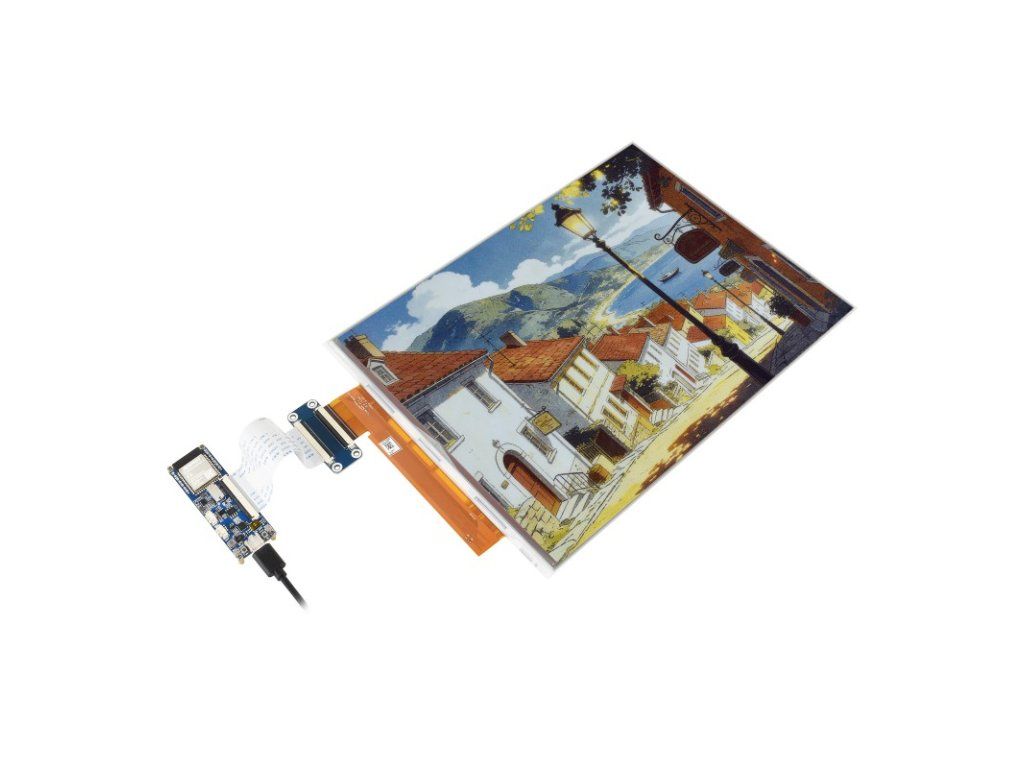

    13,3-palcový plnofarebný displej E Ink Spectra 6 (E6) s elektronickým papierom, podporuje plnofarebné zobrazenie obrázkov

    Výhody EINK

    Displej z elektronického papiera využíva na zobrazenie elektroforetickú technológiu mikrokapsúl. Princíp je taký, že nabité častice suspendované v čírej tekutine sa po aplikácii elektrického poľa presunú k stranám mikrokapsuly, čím sa mikrokapsula stane viditeľnou odrážaním okolitého svetla, rovnako ako tradičný tlačený papier.
    Displej z elektronického papiera jasne zobrazuje obrázky/texty pod svetlom lampy alebo prirodzeného svetla, nevyžaduje podsvietenie a ponúka pozorovací uhol takmer 180°. Zvyčajne sa používa ako čítačka elektronických kníh vďaka svojmu papierovému efektu.


    Podporuje ESP-IDF, Arduino IDE

    Komplexná sada SDK, vývojárske zdroje a návody, ktoré vám pomôžu ľahko začať

    podporuje ESP-IDF podporuje Arduino

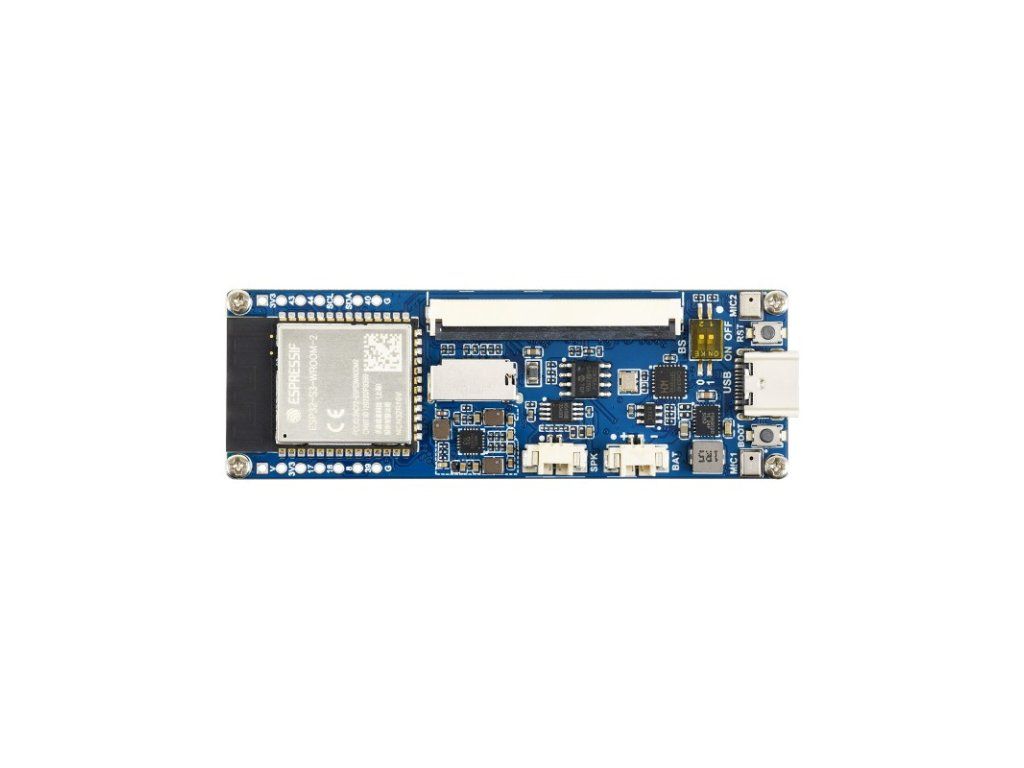

    Čo je na doske
    13,3-palcový plnofarebný displej pre elektronický papier s doskou ovládača ESP32-S3, čo je na doske
    1. ESP32-S3-WROOM-2-N32R16V
      32-bitový dvojjadrový procesor Xtensa LX7, SoC s WiFi a Bluetooth, prevádzková frekvencia až 240 MHz, s integrovanou 32 MB Flash a 16 MB PSRAM

    2. Čip na zvýšenie jednosmerného/jednosmerného prúdu TPS63020DSJR

    3. Čip riadenia napájania EA3036CQBR
    4. Čip USB HUB
    5. USB na sériový čip
    6. Čip audio kódera ES8311 DAC
      , vysokovýkonný audio DAC s nízkou spotrebou energie
    7. Čip ES7210 ADC audio dekodér,
      vysoko výkonný a nízkoenergetický audio ADC, podporuje viackanálové mikrofónové vstupy

    8. Čip zosilňovača zvukového výkonu NS4150B

    1. ETA6098
      Vysokoúčinný manažér nabíjania lítiových batérií
    2. MX1.25 2PIN konektor pre lítiovú batériu
      na pripojenie lítiovej batérie
    3. MX1.25 2PIN konektor pre reproduktor
      Výstupný zvukový signál na pripojenie externého reproduktora
    4. Slot pre TF kartu
      TF kartu je potrebné pred použitím naformátovať na FAT32

    5. Stlačte tlačidlo BOOT a znova zapnite zariadenie, čím vstúpite do režimu sťahovania.
    6. Tlačidlo RESET
    7. Port typu C Port
      ESP32-S3 USB na napaľovanie programov a tlač protokolov
    8. Mikrofón
    9. Konektor displeja pre elektronický papier

    obrysové rozmery
    13,3-palcový plnofarebný displej pre elektronický papier s doskou ovládača ESP32-S3, rozmery obrysu
    Zdroje a služby
    zdroje a služby
    Wiki: docs.waveshare.com/ESP32-S3-ePaper-13.3E6

    Hmotnosť: 0,895 kg

    1. Doska ovládača elektronického papiera ESP32-S3-ePaper-13.3E6 x1

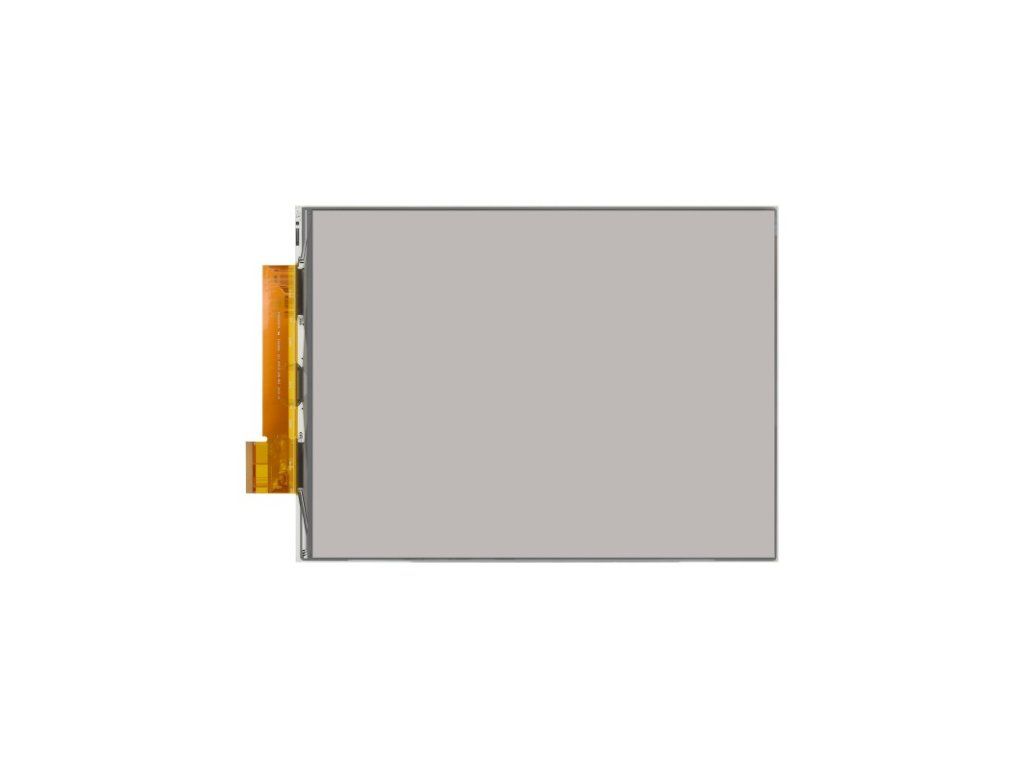

    2. 13,3-palcový elektronický papier (E) x1

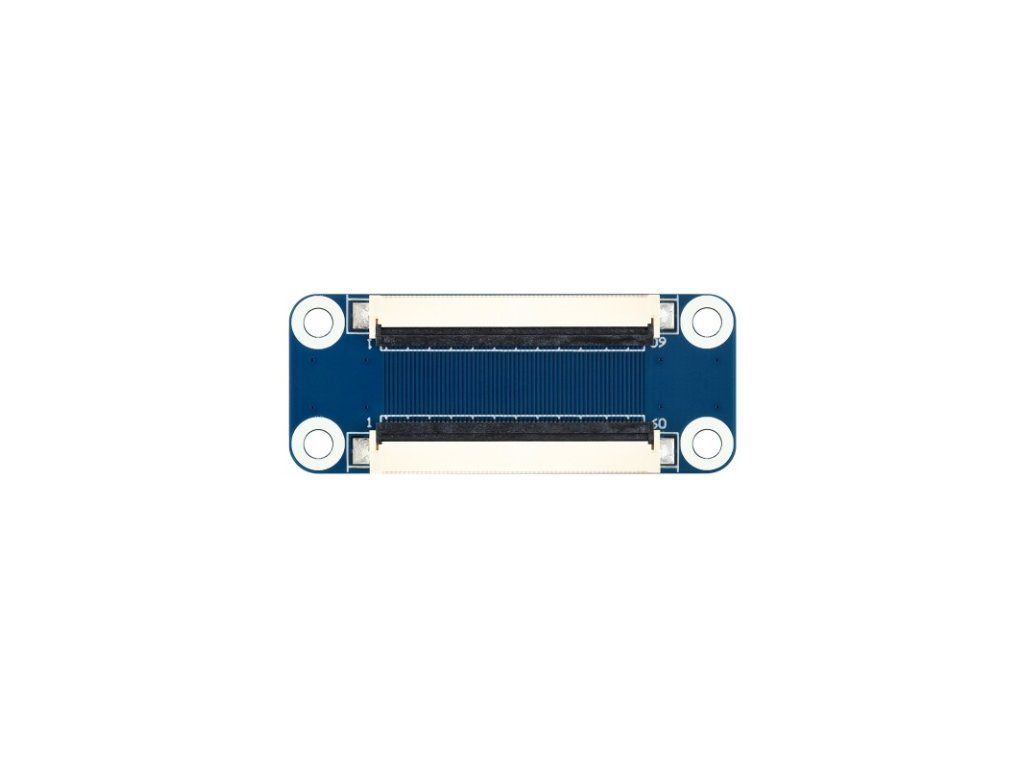

    3. Adaptér pre elektronický papier (B) x1
    4. 1x reproduktor 8Ω 1W

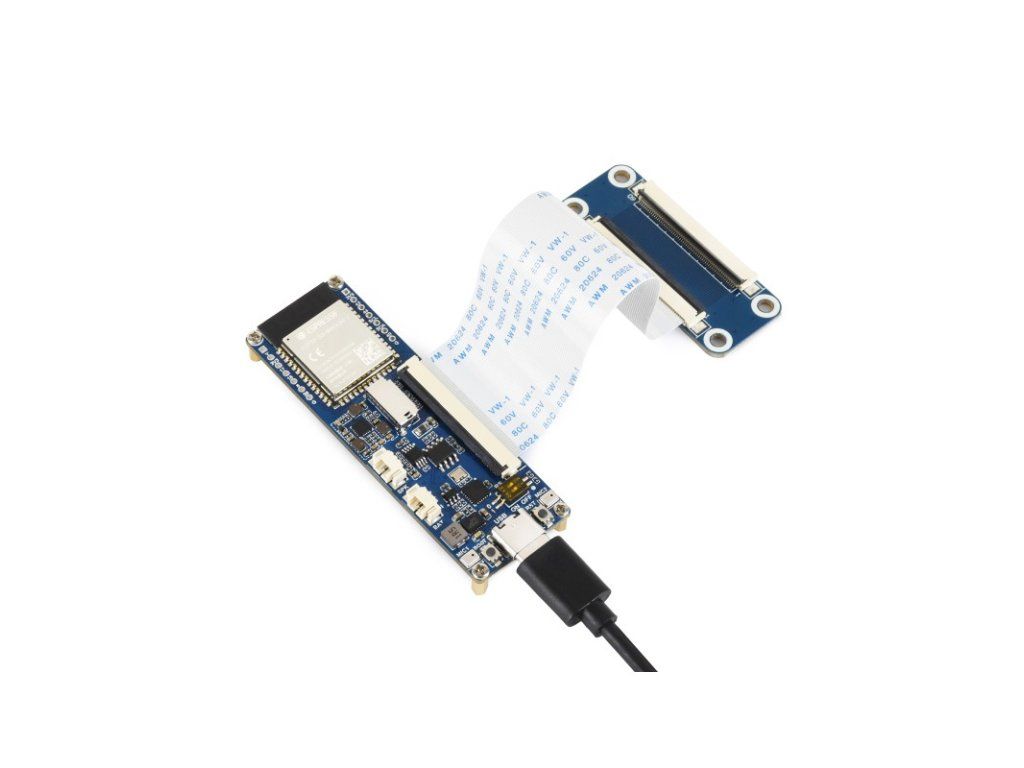

    5. 60-pinový FPC kábel ~10 cm x1

    1Doska ovládača elektronického papiera ESP32-S3-ePaper-13.3E62345
