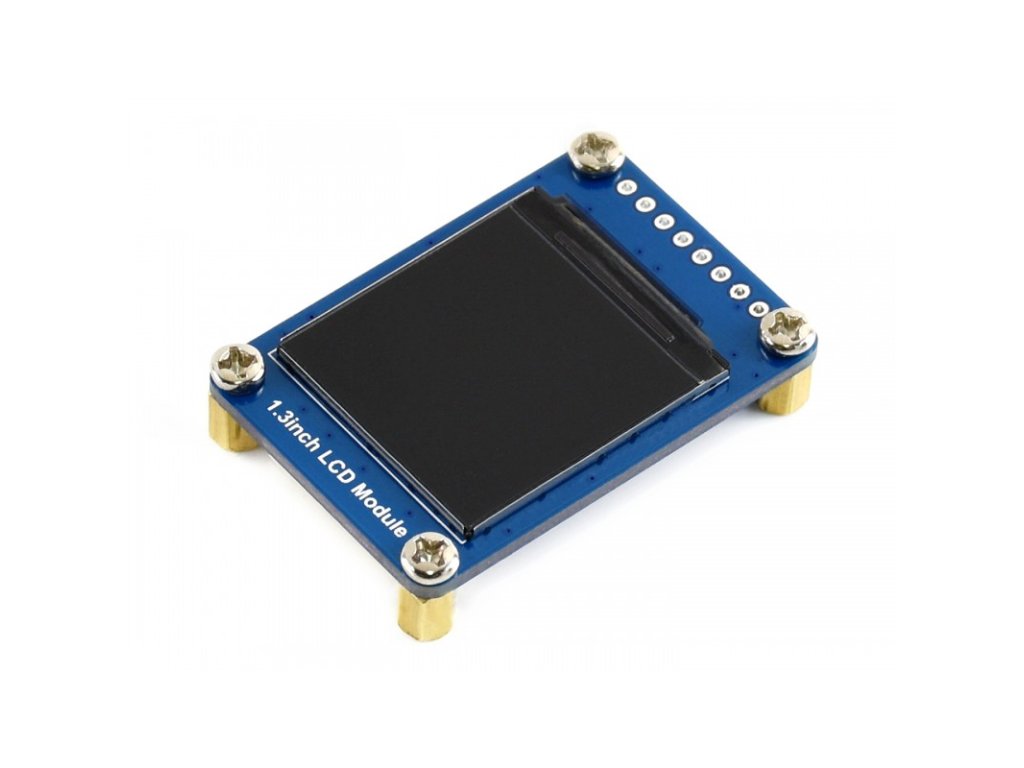

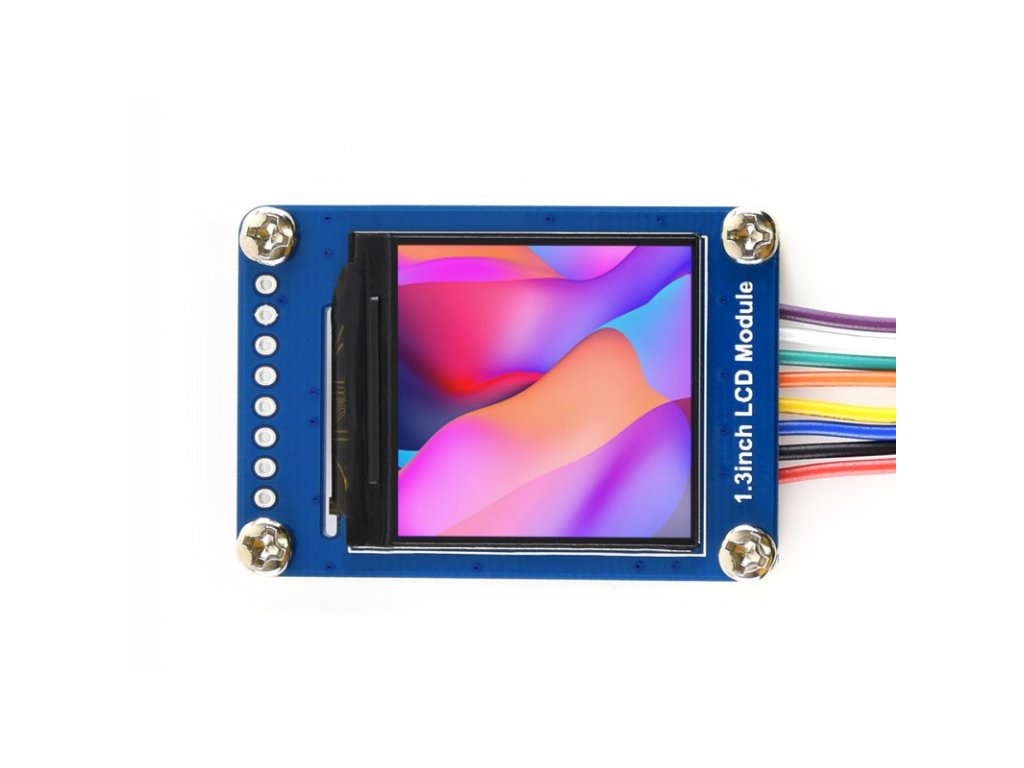

240 x 240, všeobecný 1,3-palcový modul LCD displeja, IPS, HD
240 x 240, všeobecný 1,3-palcový modul LCD displeja, IPS, HD
SKU:15867
1,3-palcový LCD displej Modul, IPS obrazovka, 240x240 HD rozlíšenie, SPI rozhranie
Prehľad
Ide o všeobecný modul LCD displeja, IPS obrazovka, uhlopriečka 1,3 palca, rozlíšenie 240 x 240 HD, so zabudovaným ovládačom, komunikuje cez rozhranie SPI.
Vlastnosti
- Rozhranie SPI, vyžaduje minimálne GPIO na ovládanie
- Dodáva sa s vývojovými zdrojmi a manuálom (príklady pre Raspberry Pi/Arduino/STM32)
Špecifikácie
- Ovládač: ST7789
- Rozhranie: SPI
- Farba displeja: RGB, 65K farieb
- Rozlíšenie: 240x240
- Podsvietenie: LED
- Prevádzkové napätie: 3,3V/5V

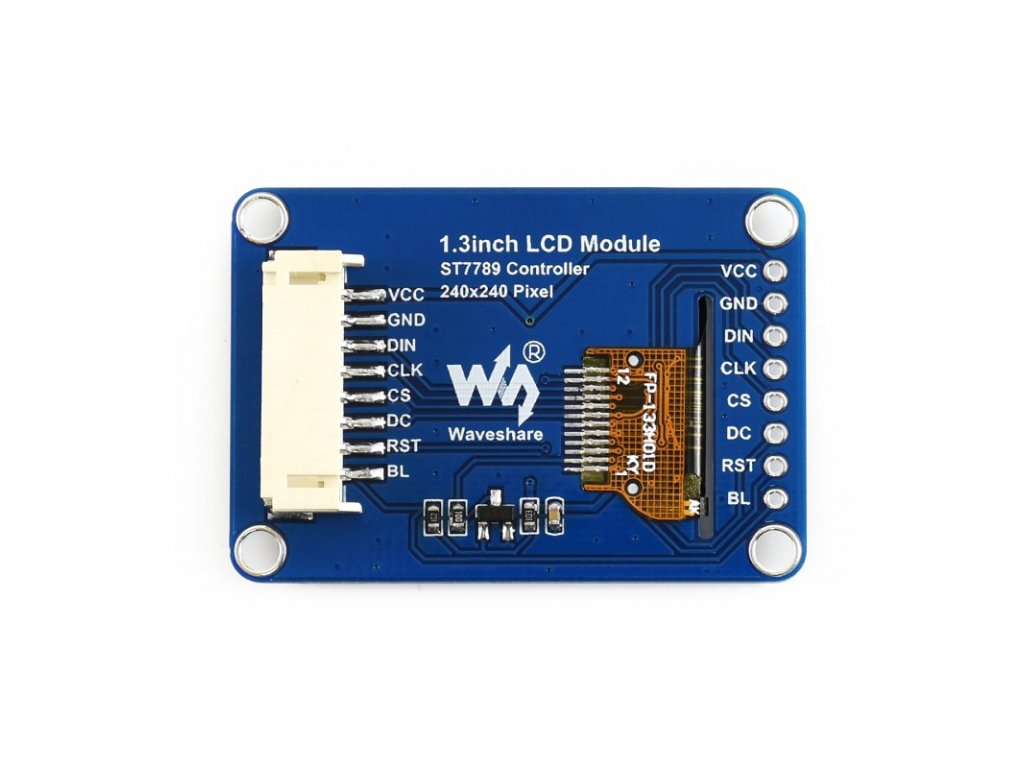

Rozhranie
| SYMBOL | POPIS |
|---|---|
| VCC | Napájanie (vstup 3,3V/5V) |
| GND | Ground |
| DIN | Vstup údajov SPI |
| CLK | SPI hodinový vstup |
| CS | Výber čipu, málo aktívny |
| DC | Výber údajov/príkazov (vysoký pre údaje, nízky pre príkaz) |
| RST | Reset, nízka aktivita |
| BL | Podsvietenie |
Rozmery
Rozvojové zdroje
Wiki: www.waveshare.com/wiki/1.3inch_LCD_Module
Obsah balenia
Hmotnosť: 0,019 kg
- 1,3-palcový LCD modul x1
- PH2.0 20cm 8pin x1
