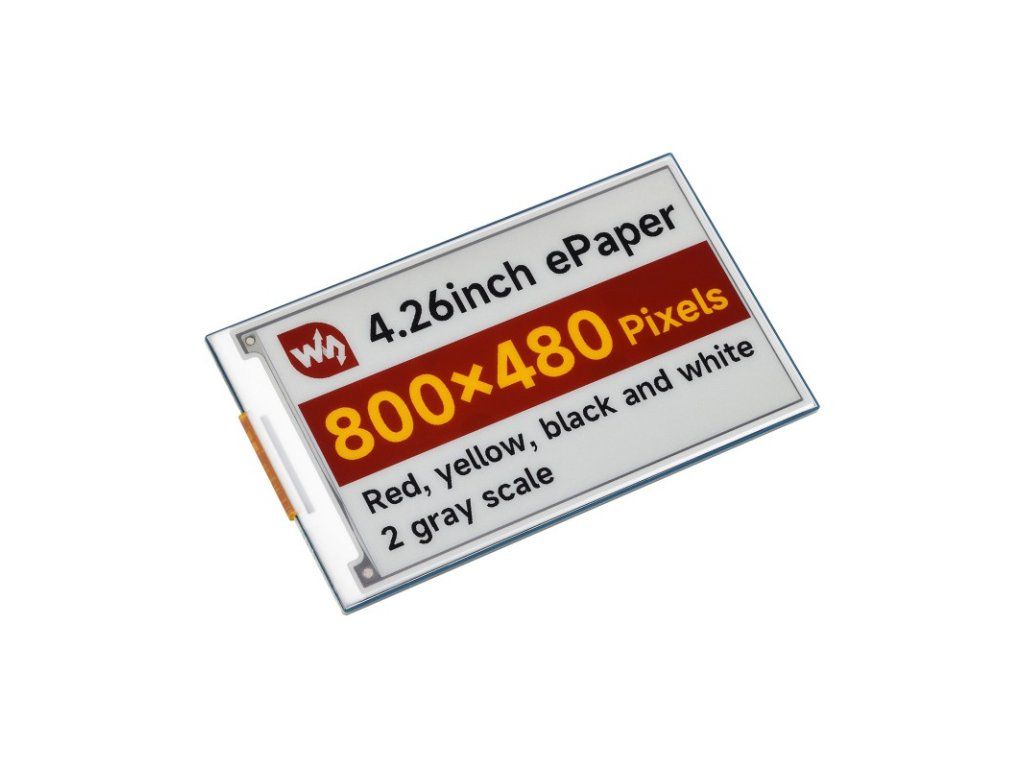

4,26-palcový displej E-Paper (G), rozlíšenie 800 × 480, červená/žltá/čierna/biela, iba display
4,26-palcový displej E-Paper (G), rozlíšenie 800 × 480, červená/žltá/čierna/biela, iba display
Verzia: s doskou ovládača
SKU: 34061
4,26-palcový displej E-Paper (G), rozlíšenie 800 × 480, červená/žltá/čierna/biela, komunikačné rozhranie SPI, štandardný 40-pinový GPIO konektor pre Raspberry Pi

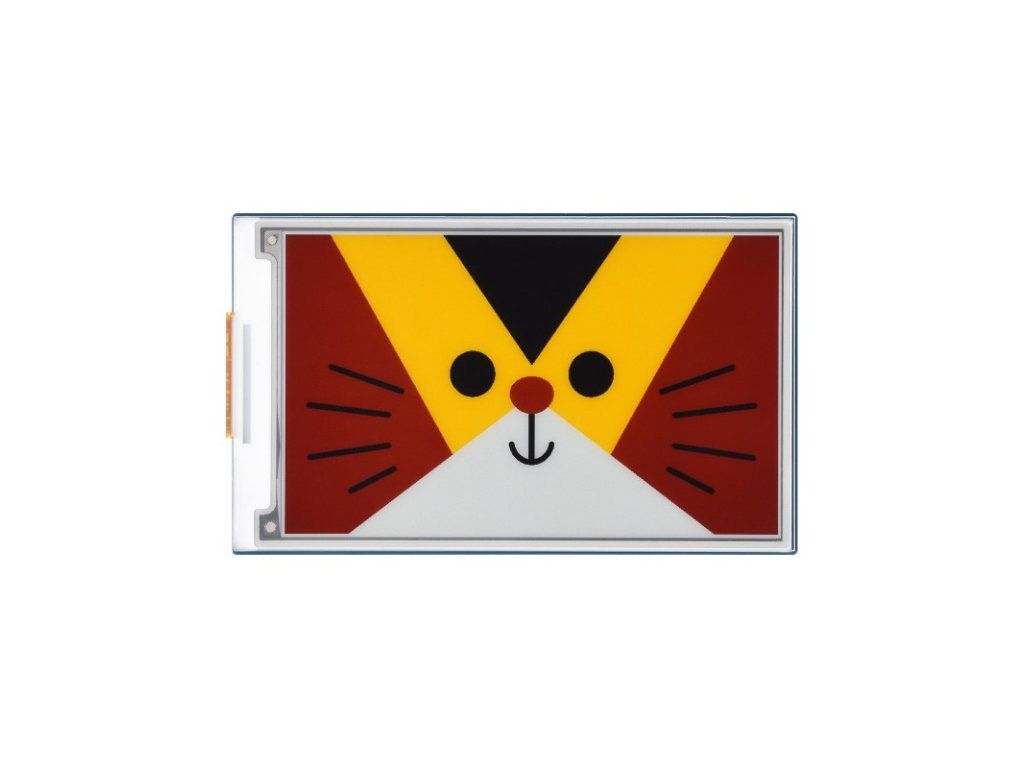

4,26″ elektronický papier (G)
nízka spotreba energie, široký pozorovací uhol, papierový efekt bez elektriny
Ideálne na cenovky, štítky na police, priemyselné nástroje...
Poznámka: Doska ovládača je voliteľná, podrobný zoznam dielov nájdete v obsahu balenia.
- Veľkosť
4,26″ - Rozlíšenie
800 × 480 - Pozorovací uhol
>170° - Farba displeja
Červená/Žltá/Čierna/Biela - Šedá stupnica
2 - Komunikačný
SPI - Elektronický papier na displeji
- Zážitok
ako na papieri - Požadované okolité
svetlo - Typ displeja:
Pasívne reflexný
Možnosti verzie

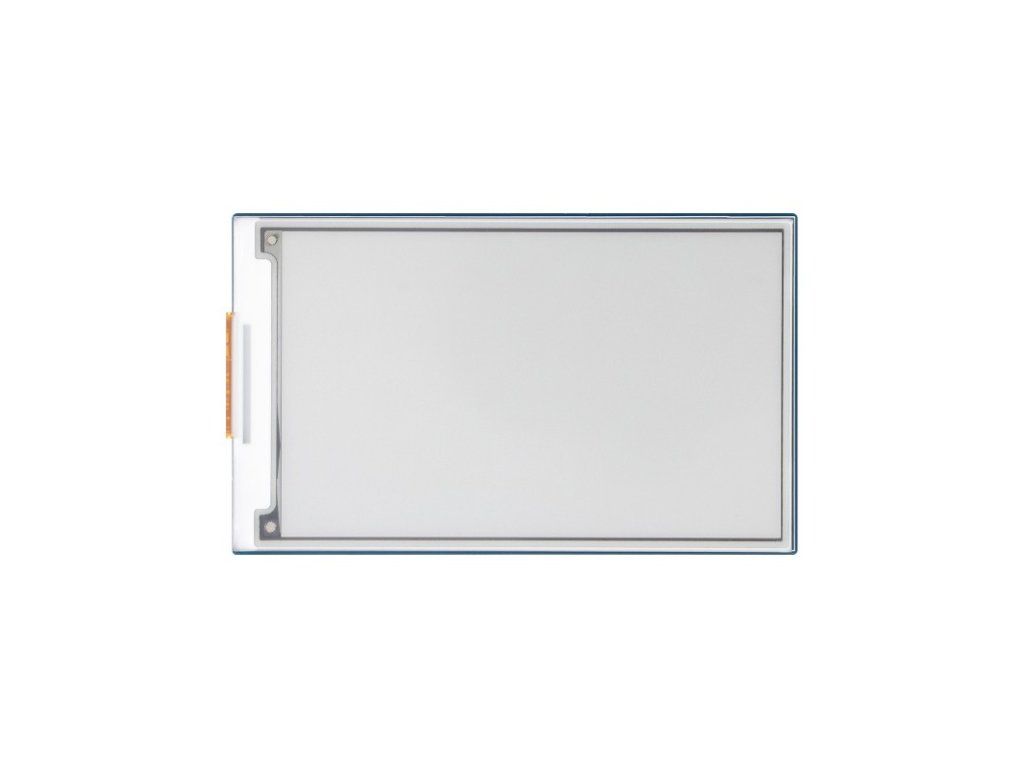

4,26-palcový displej e-Paper (G)
v surovom stave, bez dosky ovládača

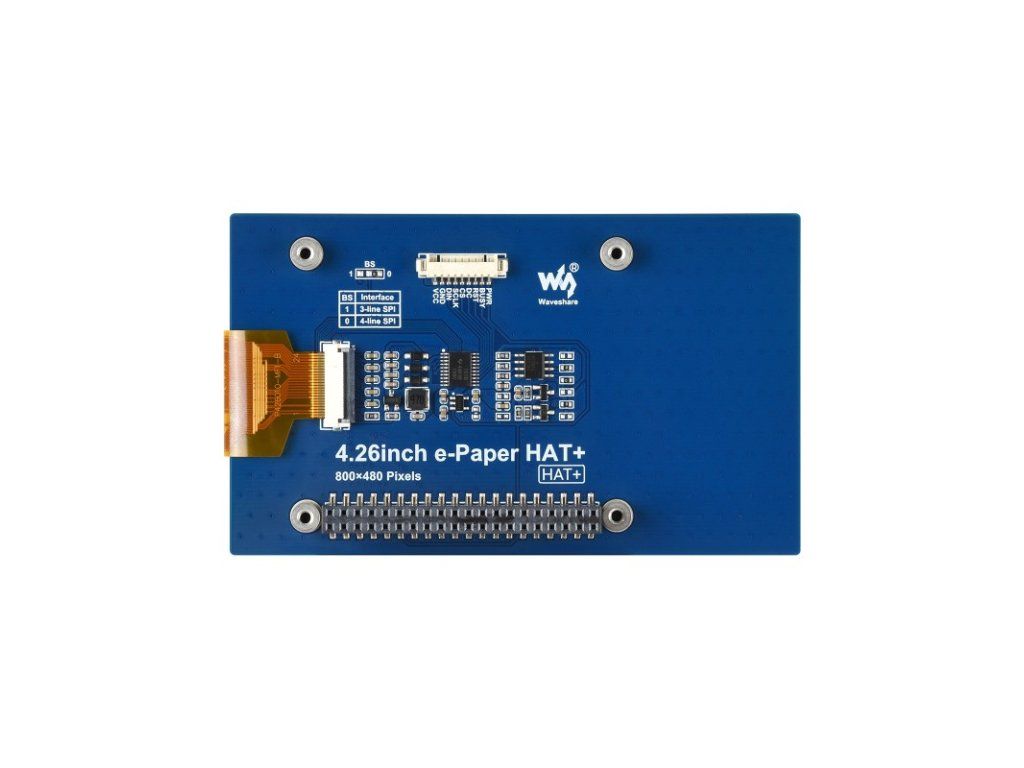

4,26-palcový e-Paper HAT+ (G)
s doskou ovládača
Funkcie v skratke
- Bez podsvietenia, zobrazuje posledný obsah dlho aj po vypnutí
- Ultra nízka spotreba energie, v podstate je energia potrebná iba na osvieženie
- Dodáva sa s online vývojovými zdrojmi a manuálom (schéma zapojenia dosky ovládača a príklady pre Raspberry Pi / Jetson Nano / Arduino / STM32 / ESP32 atď.)
- Voliteľné pre dosku ovládača elektronického papiera
- Štandardný 40-pinový rozširujúci GPIO konektor pre Raspberry Pi, podporuje dosky radu Raspberry Pi a Jetson Nano
- Prijíma štandard Raspberry Pi HAT+ pre zlepšenie interoperability, pomáha používateľom rýchlejšie navrhovať a vyvíjať, jednoduchšie používať s inými perifériami a rozširovať funkcie pre Raspberry Pi.
- Prispôsobenie SPI rozhrania pre pripojenie k riadiacim doskám ako Raspberry Pi / Jetson Nano / Arduino / STM32 / ESP32 atď.
- Integrovaný prevodník napätia, kompatibilný s 3,3V / 5V MCU
Špecifikácie
| prevádzkové napätie | Nespracované zobrazenie: 3,3 V | farba displeja | Červená/Žltá/Čierna/Biela |
|---|---|---|---|
| s doskou ovládača: 3,3 V / 5 V | |||
| rozhranie | 3-vodičové SPI, 4-vodičové SPI | šedá stupnica | 2 |
| obrysové rozmery | Rozmery zobrazenia v surovom stave: 105,33 × 62,37 × 0,91 (mm) | čas úplného obnovenia | 20. roky |
| s doskou ovládača: 107,00 × 64,00 (mm) | |||
| veľkosť displeja | 92,80 × 55,68 (mm) | obnovovacia sila | <90 mW |
| ROZTEČ BODOV | 0,116 × 0,116 (mm) | pohotovostný prúd | <0,01uA (takmer žiadny) |
| UZNESENIE | 800 × 480 pixelov | pozorovací uhol | >170° |
Výhody EINK
Displej z elektronického papiera využíva na zobrazenie elektroforetickú technológiu mikrokapsúl. Princíp je taký, že nabité častice suspendované v čírej tekutine sa po aplikácii elektrického poľa presunú k stranám mikrokapsuly, čím sa mikrokapsula stane viditeľnou odrážaním okolitého svetla, rovnako ako tradičný tlačený papier.
Displej z elektronického papiera jasne zobrazuje obrázky/texty pod svetlom lampy alebo prirodzeného svetla, nevyžaduje podsvietenie a ponúka pozorovací uhol takmer 180°. Zvyčajne sa používa ako čítačka elektronických kníh vďaka svojmu papierovému efektu.
Voliteľné pre dosku ovládača elektronického papiera
Štandardný 40-pinový GPIO konektor pre Raspberry Pi, kompatibilný s
doskami radu Raspberry Pi, Jetson Nano
* len pre informáciu, Raspberry Pi NIE JE súčasťou balenia.
Vstavané riadiace rozhranie SPI
na použitie s riadiacimi doskami ako Raspberry Pi / Jetson Nano / Arduino / STM32 / ESP32
| Virtuálny kreditný kartón | 3,3 V / 5 V |
|---|---|
| Uzemnenie | Zem |
| DIN | SPI MOSI pin |
| SCLK | SPI SCLK pin |
| Štátna správa | Výber čipu SPI, nízka aktivita |
| DC | Výber údajov / príkazu (vysoká hodnota pre údaje, nízka pre príkaz) |
| RST | Externý reset, nízka aktívna |
| ZANEPRÍJEM | Výstupný pin pre stav obsadenosti |
| Výkon | Ovládanie zapnutia/vypnutia |
Prevodník napätia na palube
Kompatibilné s 3,3V / 5V mikrokontrolérmi
Príklady aplikácií
Vhodné na cenovky, štítky na majetok/zariadenia, štítky na police, menovky na konferencie...
Obrysové rozmery
4,26-palcový elektronický papier (G)
4,26-palcový elektronický papier HAT+ (G)
Obsah balenia:
Hmotnosť: 0,064 kg

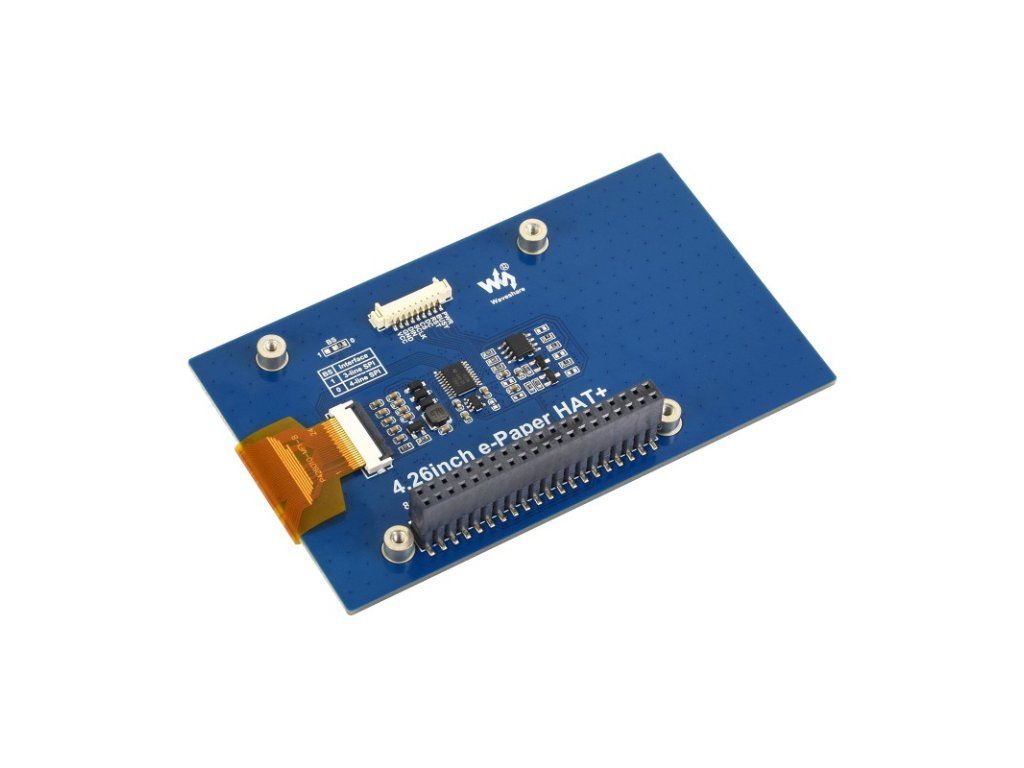

4,26-palcový elektronický papier HAT+ (G)
- 4,26-palcový elektronický papier HAT+ (G) x1
- MX1.25 9PIN kábel x1
- Balenie skrutiek x1
1
23
