5-palcový E-paper display, E-Ink, 960 × 552, čiernobiely, rozhranie SPI iba display

Neohodnotené

Značka: Waveshare

Verzia: Iba display

SKU: 34057

Dostupnosť	Zvyčajne do 3-7 pracovných dní
Môžeme doručiť do:	23.3.2026
Možnosti doručenia
Kód:	29728

31,99 € / ks 26,01 € bez DPH

5-palcový E-paper display, E-Ink, 960 × 552, čiernobiely, rozhranie SPI iba display

Neohodnotené

Značka: Waveshare

14 dní

na vrátenie tovaru

Do 12:30 objednané

ešte dnes odoslané

Vernostné zľavy 5%

pre registrovaných zákazníkov

Popis
Diskusia

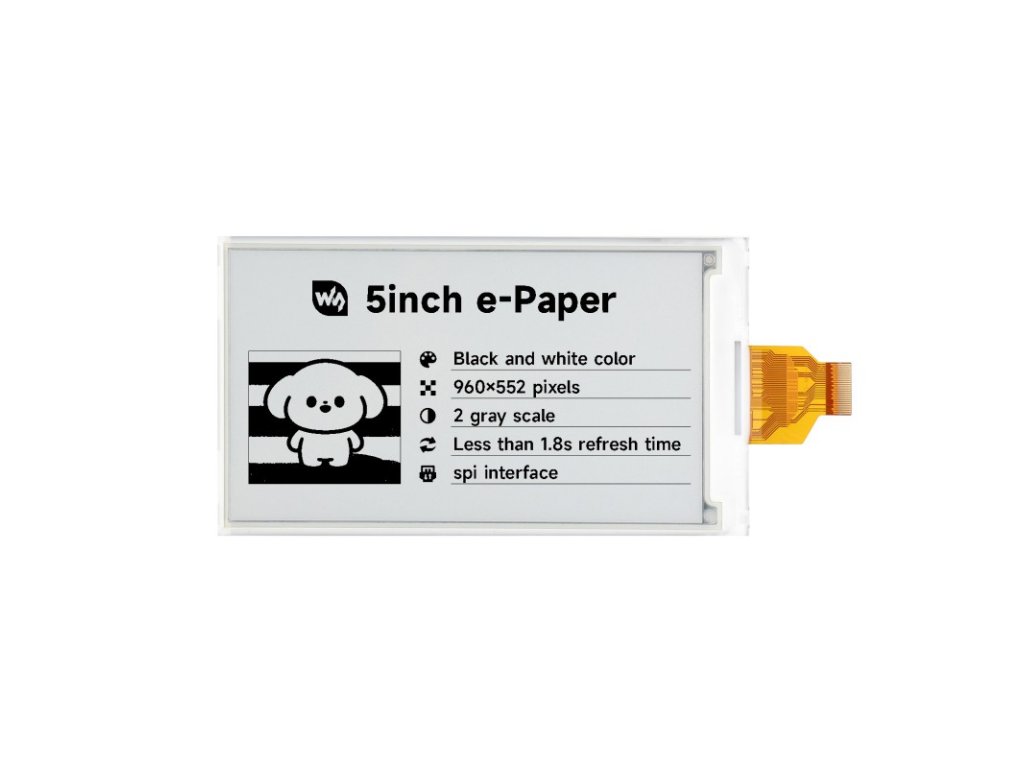

5-palcový E-paper display, E-Ink, 960 × 552, čiernobiely, rozhranie SPI

5-palcový E-Paper

nízka spotreba energie, široký pozorovací uhol, papierový efekt bez elektriny

Ideálne na cenovky, štítky na police, priemyselné nástroje...

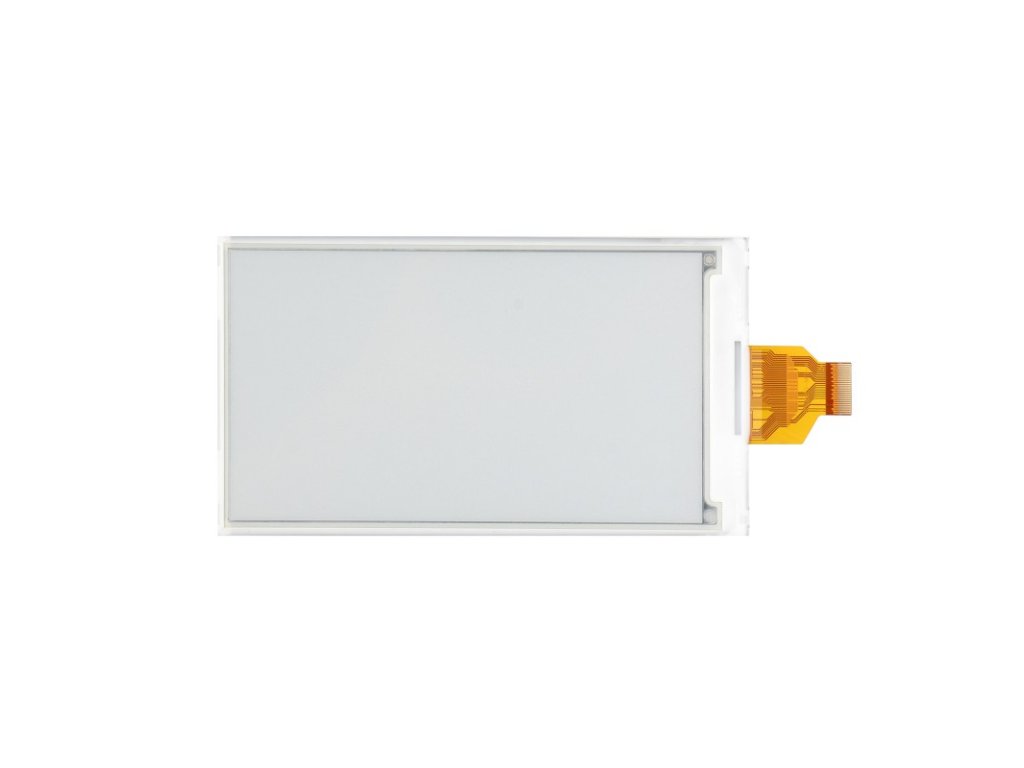

5-palcový displej elektronického papiera, pohľad spredu

Poznámka: Ovládač e-Paper HAT je voliteľný, podrobný zoznam súčastí nájdete v obsahu balenia.

Veľkosť5″
Rozlíšenie960×552
Pozorovací uhol>170°
Farba displejaČierna/Biela
Šedá stupnica2
KomunikačnýSPI
Elektronický papier na displeji
Zážitokako na papieri
Požadované okolitésvetlo
Typ displeja:Pasívne reflexný

Možnosti verzie

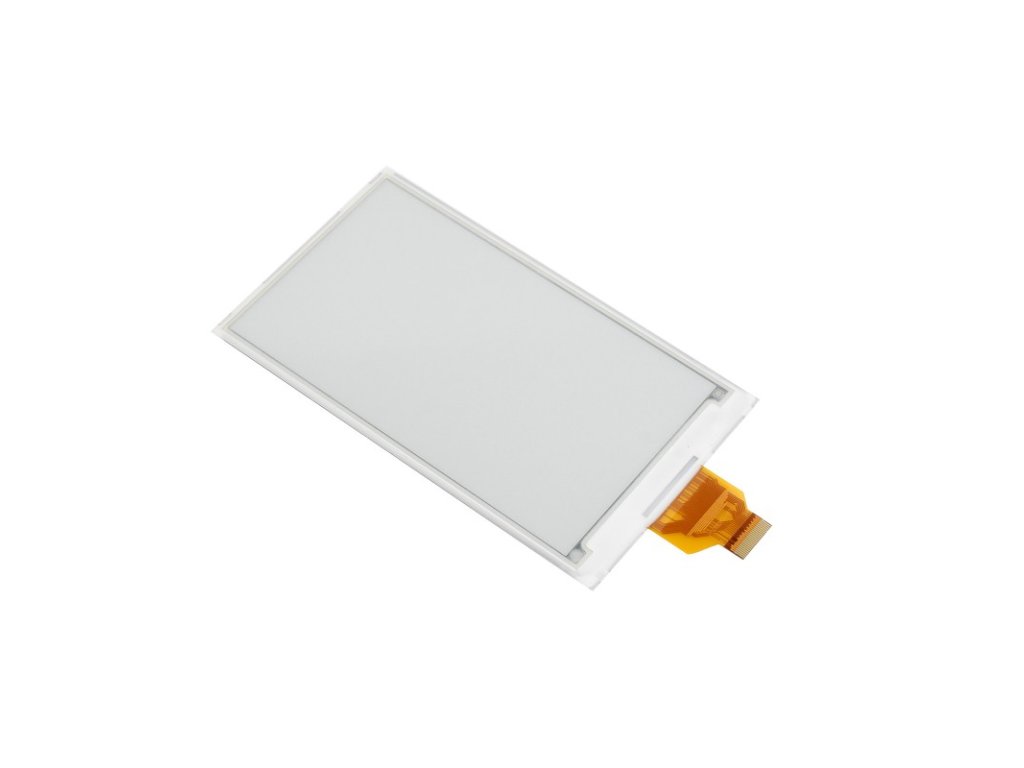

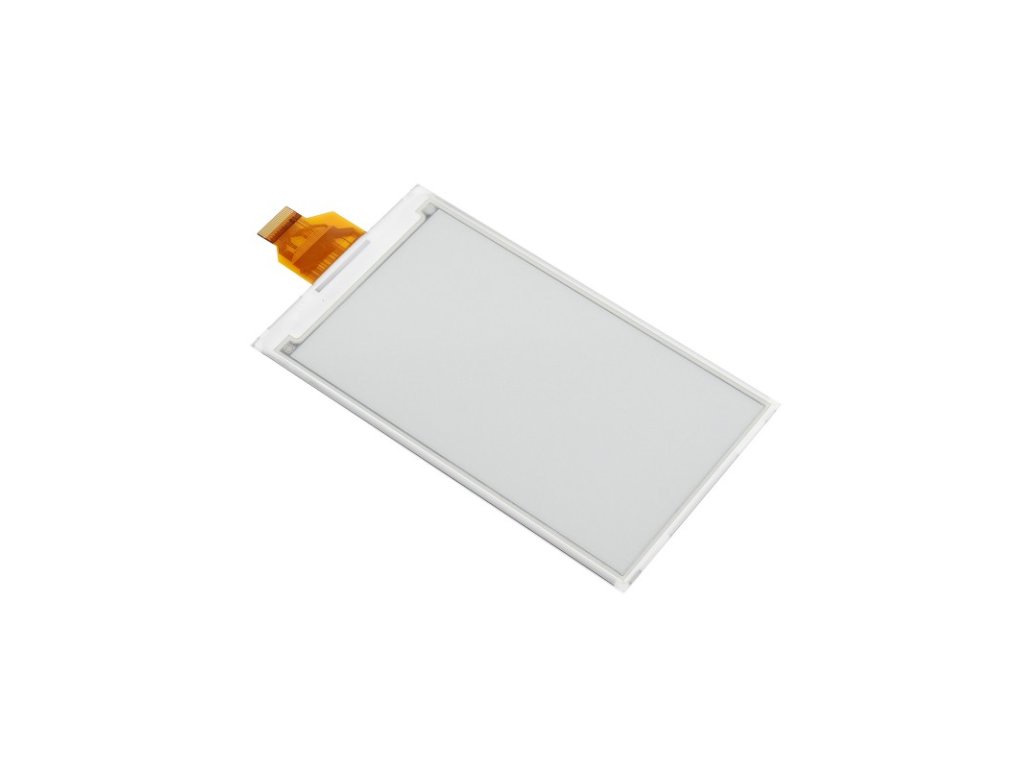

5-palcový displej e-Paper RAW, bez dosky ovládača

5-palcový e-papierový HAT
s ovládačom e-papiera HAT

Funkcie v skratke

Bez podsvietenia, zobrazuje posledný obsah dlho aj po vypnutí
Ultra nízka spotreba energie, v podstate je energia potrebná iba na osvieženie
Dodáva sa s online vývojovými zdrojmi a manuálom (elektronická schéma zapojenia ovládača HAT, príklady pre Raspberry Pi / Jetson Series / Arduino / STM32 / ESP32)
Voliteľné pre ovládač elektronického papiera HAT:
- Štandardný 40-pinový rozširujúci GPIO konektor pre Raspberry Pi, podporuje dosky série Raspberry Pi a Jetson
- Prispôsobenie SPI rozhrania pre pripojenie k riadiacim doskám ako Raspberry Pi / Arduino / STM32 / ESP32 atď.
- Integrovaný prevodník napätia, kompatibilný s 3,3V / 5V MCU

Špecifikácie

prevádzkové napätie	Nespracované zobrazenie: 3,3 V	farba displeja	Čierna/Biela
prevádzkové napätie	s ovládačom HAT: 3,3 V/5 V	farba displeja	Čierna/Biela
rozhranie	3-vodičové SPI, 4-vodičové SPI	šedá stupnica	2
obrysové rozmery	Nespracované zobrazenie: 126,38 × 71,19 × 0,79 (mm)	čiastočný čas obnovenia	0,7 s
obrysové rozmery	Ovládač elektronického papiera HAT: 30,50 × 65,00 (mm)	čas úplného obnovenia	1,8 s
veľkosť displeja	110,59 × 62,65 (mm)	obnovovacia sila	<50 mW
ROZTEČ BODOV	0,1833 × 0,1833 (mm)	pohotovostný prúd	<0,01uA (takmer žiadny)
UZNESENIE	960 × 552 pixelov	pozorovací uhol	>170°

Výhody EINK

Displej z elektronického papiera využíva na zobrazenie elektroforetickú technológiu mikrokapsúl. Princíp je taký, že nabité častice suspendované v čírej tekutine sa po aplikácii elektrického poľa presunú k stranám mikrokapsuly, čím sa mikrokapsula stane viditeľnou odrážaním okolitého svetla, rovnako ako tradičný tlačený papier.
Displej z elektronického papiera jasne zobrazuje obrázky/texty pod svetlom lampy alebo prirodzeného svetla, nevyžaduje podsvietenie a ponúka pozorovací uhol takmer 180°. Zvyčajne sa používa ako čítačka elektronických kníh vďaka svojmu papierovému efektu.

Voliteľné pre ovládač elektronického papiera HAT

Integrované riadiace rozhranie SPI, pre použitie s riadiacimi doskami ako Raspberry Pi / Arduino / STM32 / ESP32

Pohľad spredu na 5-palcový ovládač elektronického papiera HAT, úvod do rozhrania

Výkon	Kolík ovládania napájania
ZANEPRÍJEM	Výstup stavu zaneprázdnenosti
RST	Externý reset, nízka aktívna
DC	Výber údajov / príkazu (vysoká hodnota pre údaje, nízka pre príkaz)
CS	Výber čipu SPI, nízka aktivita
SCLK	SPI CLK pin
DIN	SPI MOSI pin
Uzemnenie	Zem
Virtuálny kreditný kartón	3,3 V/5 V
