5-palcový kapacitný dotykový displej DSI, 720 × 1280 pixelov s púzdrom pre RPI 5
5-palcový kapacitný dotykový displej DSI, 720 × 1280 pixelov s púzdrom pre RPI 5
Verzia: Display s púzdrom pre RPI 5
SKU: 33904

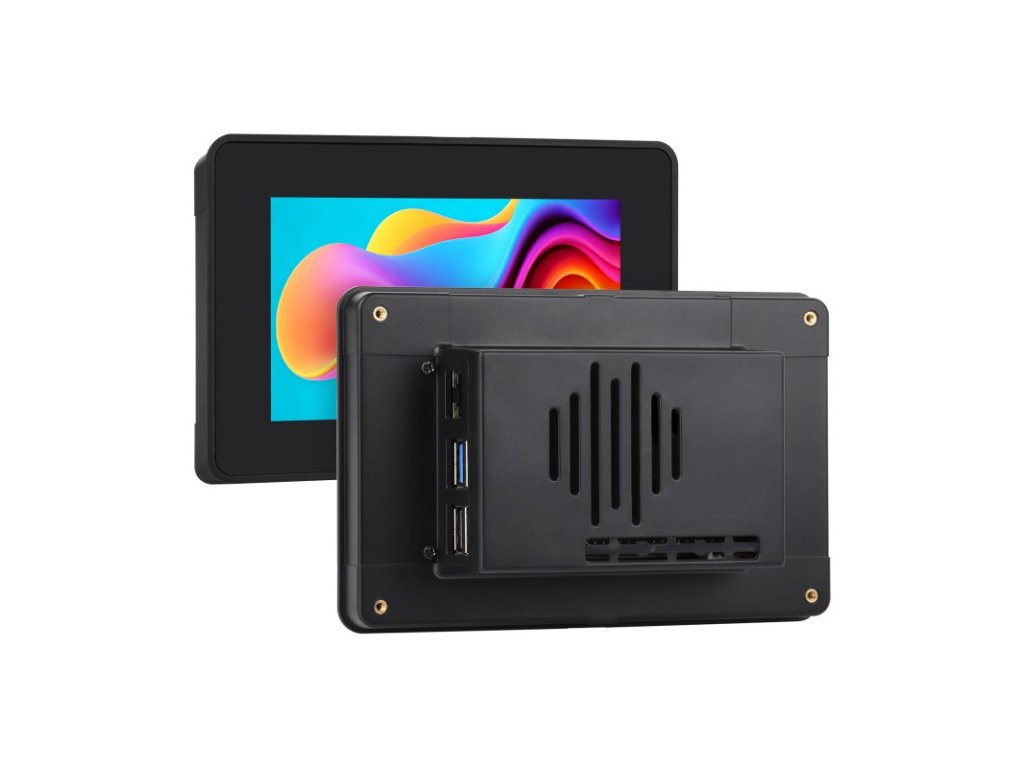

5-palcový kapacitný dotykový displej DSI, 720 × 1280 pixelov, IPS panel, 5-bodový dotyk, tvrdené sklo s optickým lepením, voliteľné ochranné puzdro
5-palcový kapacitný dotykový displej DSI
Predvolená orientácia displeja je na výšku, rozlíšenie 720 × 1280 (H×V).
Zmeňte konfiguráciu softvéru pre zobrazenie na šírku.
- Veľkosť
5″ - Rozlíšenie
720 × 1280 - Rozhranie displeja
DSI - IPS panel displeja
- Pozorovací uhol
178° - Dotykový typ
Kapacitný - Dotykové body
5-bodové - Dotykový panel
z tvrdeného skla - Technológia dotykového panela
s optickým lepením - Dotykové rozhranie
I2C - Kryt (voliteľný)
Materiál ABS
Možnosti verzie
5-DSI-TOUCH-B
Štandardná verzia
5-DSI-TOUCH-B-WITH-CASE
s ochranným čiernym puzdrom
(vhodné len pre Raspberry Pi 5)
Podpora zariadení a systémov
Raspberry Pi
Podporuje Raspberry Pi OS, 5-bodový dotyk
ESP32-P4
Podporuje programy s grafickým rozhraním LVGL, 5-bodový dotyk
RK3506
Podporuje Buildroot / Ubuntu atď. 5-bodový dotyk
RK3576
Podporuje Buildroot / Debian / Ubuntu / Android atď. 5-bodový dotyk
* (puzdro podporuje iba Raspberry Pi 5 z dôvodu rozloženia konektorov)
príklady pripojenia

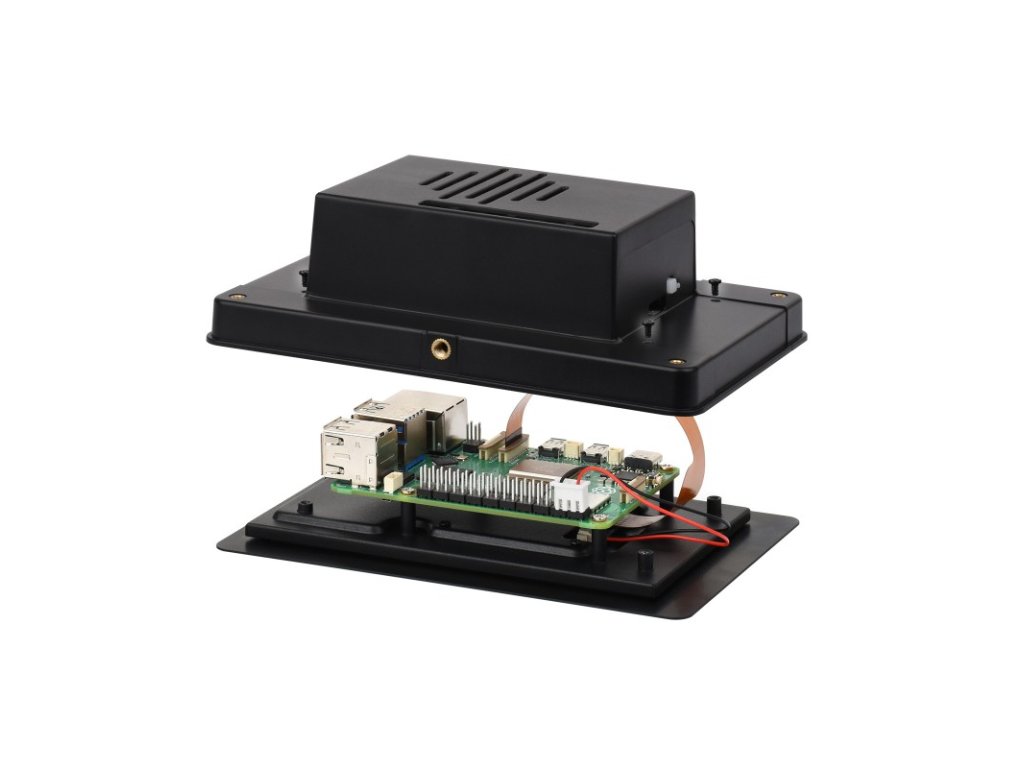

Práca s Raspberry Pi 5
Pripojte kábel FFC podľa vyššie uvedeného obrázku a napájajte LCD displej cez pin GPIO 5V.

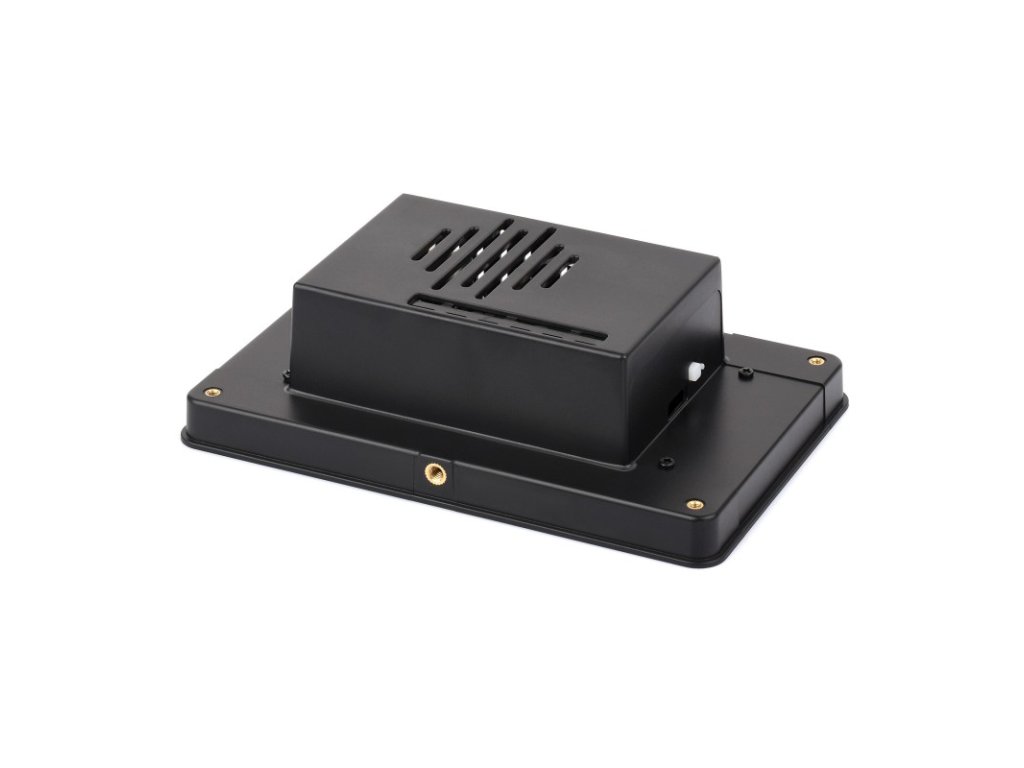

s ochranným puzdrom (vhodné len pre Raspberry Pi 5)
Práca s Raspberry Pi 4B
Pripojte kábel DSI podľa vyššie uvedeného obrázku a napájajte LCD displej cez pin GPIO 5V.
Práca s ESP32-P4-Module-DEV-KIT
Práca s Luckfox Lyrou
Práca s Luckfox Omni3576
* len pre informáciu, vyššie uvedené riadiace dosky alebo hostiteľské počítače NIE SÚ súčasťou balenia
IPS displej
Vynikajúci výkon displeja so širokým pozorovacím uhlom 178°
5-bodový kapacitný dotyk
- Až 5-bodový dotyk v závislosti od operačného systému
- Tvrdený sklenený panel s tvrdosťou až 6H
- Optické spojenie, poskytuje jasný obraz, odolné voči prachu
Podporuje nastavenie podsvietenia pomocou softvéru
Tenší a úspornejší priestor
Celková hrúbka LCD displeja je iba 8 mm*, je ľahký a pekne vyzerá
* Poznámka: Nezahŕňa výšku odstupu.
definícia rozhrania
s ochranným puzdrom
obrysové rozmery
Štandardná verzia
Ochranné čierne puzdro
Podpora prispôsobenia dotykovej obrazovky
Podpora nasledujúcich spôsobov prispôsobenia dotykovej obrazovky hromadne
Waveshare rastie vďaka displejom už viac ako desať rokov
* Waveshare sa zameriava na dizajn displejov už viac ako 10 rokov.

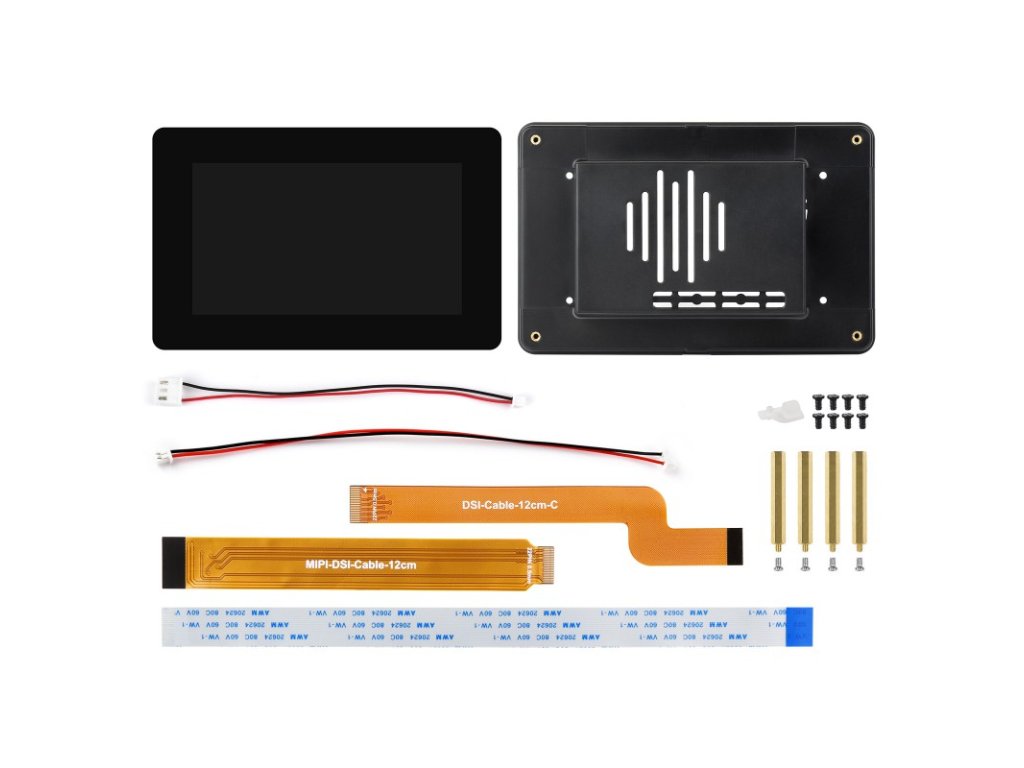

Obsah balenia:
Hmotnosť: 0,186 kg
5-DSI-TOUCH-B-S-PUZROM
- 5-DSI-TOUCH-B x1
- PI5-CASE-TD2-5 palcov (čierny) x1
- MIPI-DSI-kábel-12cm x1
- Kábel MX 1,25 2PIN na 2,54 3PIN x1
- 1x FFC 22PIN kábel ~200 mm (na opačných stranách)
- 1x FFC 22PIN kábel ~100 mm (na opačných stranách)
- Kábel MX1.25 2PIN na MX1.25 4PIN ~150 mm x1
- DSI kábel 12 cm C x1
- Silikónový kryt gombíka x1
- Dištančné stĺpiky x1
- Balenie skrutiek x1
