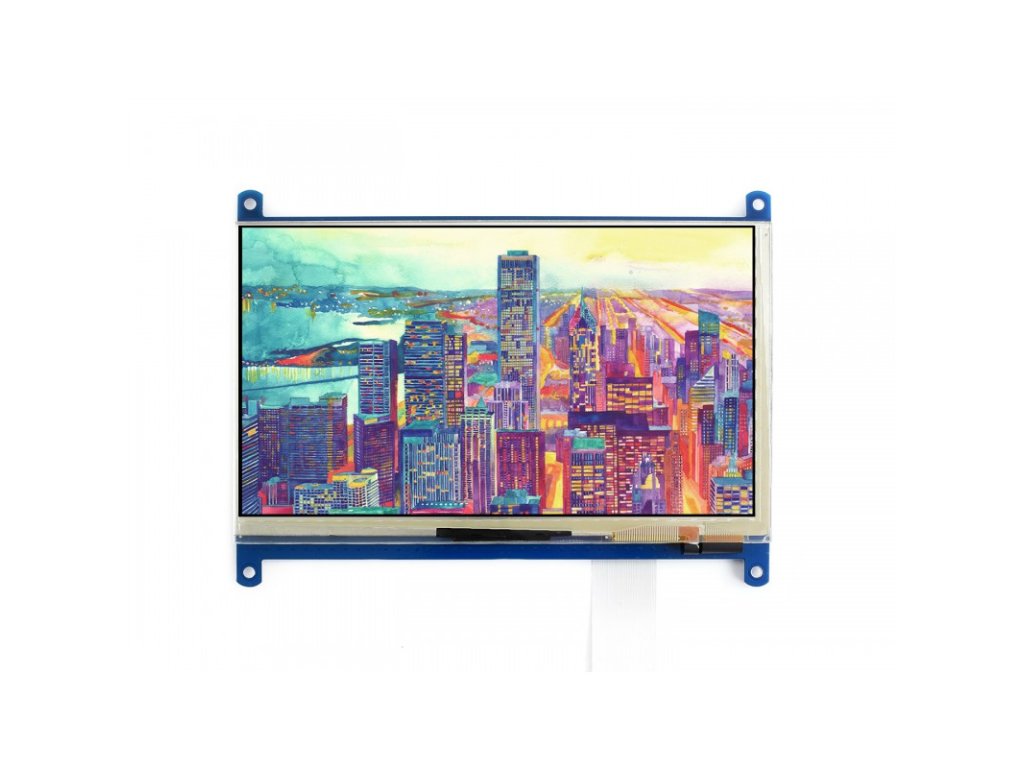

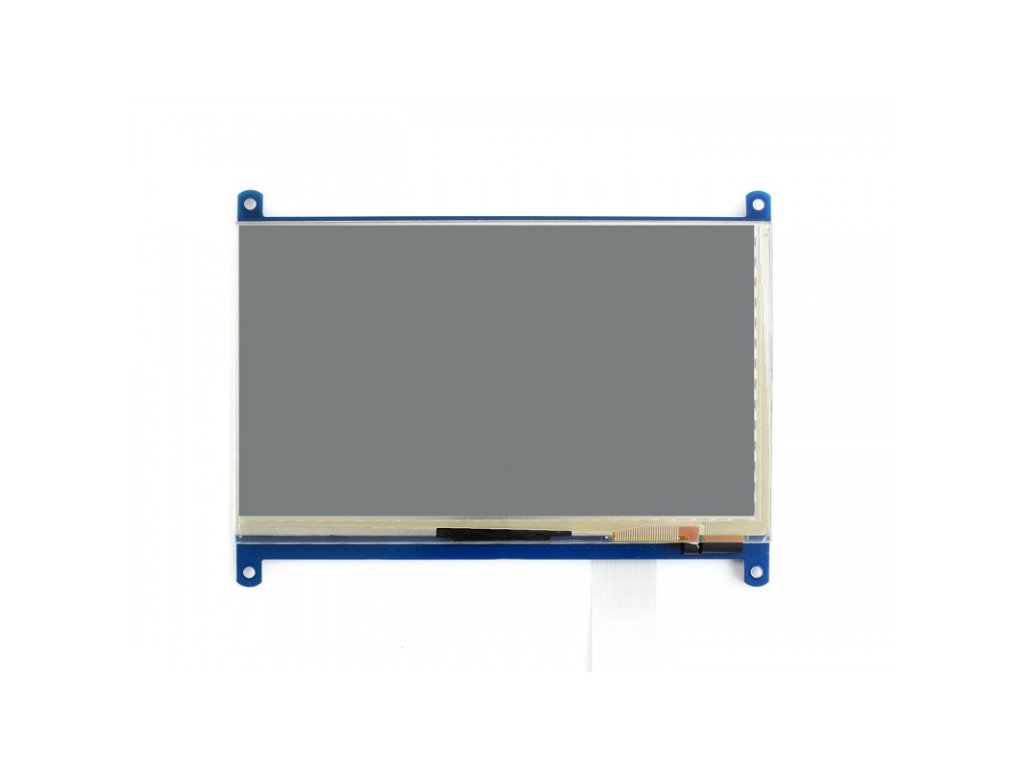

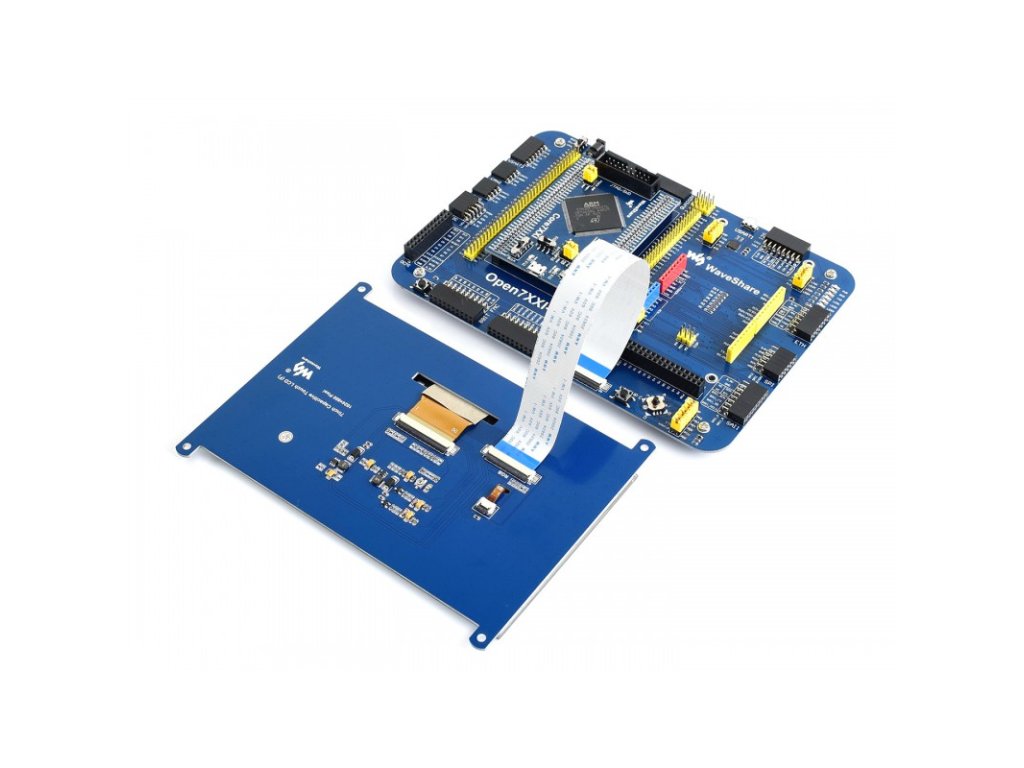

7,0 palcový Capacitive Touch LCD (F) 1024x600
7,0 palcový Capacitive Touch LCD (F) 1024x600
SKU: 11468
7-palcový 1024*600 viacfarebný grafický LCD displej s kapacitnou dotykovou obrazovkou a samostatným dotykovým ovládačom
Kľúčové parametre
| Typ LCD | TFT |
|---|---|
| Rozhranie | RGB |
| Dotykový ovládač | GT911 |
| Typ dotykového panela | Kapacitný (5 multidotykových) |
| Podsvietenie | LED |
| Veľkosť displeja (mm) | 154,21 (Š) × 85,92 (V) |
| Rozstup bodov (mm) | 0,0502 (Š) × 0,1432 (V) |
| Rozlíšenie | 1024 x 600 (pixel) |
| Prevádzkové napätie | 3,0 V ~ 3,6 V |
Definícia rozhrania RGB
| PIN NO. | SYMBOL | POPIS | Typ | FUNKCIA |
|---|---|---|---|---|
| 1 | BL_VDD | Sila pozitívna | Sila | Napájanie podsvietenia, pripája sa na 5V zdroj |
| 2 | BL_VDD | |||
| 3 | GND | Ground | GND | |
| 4 | VDD | Sila pozitívna | Pripája sa na napájanie 3,3V | |
| 5 | R0 | Dátový kolík | Vstup | Červené údaje |
| 6 | R1 | |||
| 7 | R2 | |||
| 8 | R3 | |||
| 9 | R4 | |||
| 10 | R5 | |||
| 11 | R6 | |||
| 12 | R7 | |||
| 13 | G0 | Dátový kolík | Vstup | Zelené údaje |
| 14 | G1 | |||
| 15 | G2 | |||
| 16 | G3 | |||
| 17 | G4 | |||
| 18 | G5 | |||
| 19 | G6 | |||
| 20 | G7 | |||
| 21 | B0 | Dátový kolík | Vstup | Modré údaje |
| 22 | B1 | |||
| 23 | B2 | |||
| 24 | B3 | |||
| 25 | B4 | |||
| 26 | B5 | |||
| 27 | B6 | |||
| 28 | B7 | |||
| 29 | GND | Ground | Sila | GND |
| 30 | DCLK | LCD hodiny | Vstup | LCD hodinový signál |
| 31 | DISP | Povolenie ovládania podsvietenia | Vstup | Povoliť/zakázať ovládanie podsvietenia |
| 32 | HSYNC | Horizontálna synchronizácia | Vstup | Vstup signálu horizontálnej synchronizácie |
| 33 | VSYNC | Vertikálna synchronizácia | Vstup | Vstup signálu vertikálnej synchronizácie |
| 34 | DE | Výber režimu ovládania | Vstup | DE = 0 : režim SYNC DE = 1 : režim DE |
| 35 | PWM | Nastavenie jasu podsvietenia | Vstup | PWM signál pre nastavenie podsvietenia |
| 36 | GND | Ground | Sila | GND |
| 37 | I2C_SDA | I2C dáta | Vstup/Výstup | I2C dátový kolík, čítanie/zápis dát |
| 38 | I2C_SCL | I2C hodiny | Vstup | I2C hodinový kolík |
| 39 | CAP_RST | Resetovať | Vstup | Resetujte ovládač TP |
| 40 | CAP_INT | Prerušiť | Výstup | Vonkajšie dotykové prerušenie |
Vonkajší rozmer
Rozvojové zdroje
Wiki: www.waveshare.com/wiki/7inch_Capacitive_Touch_LCD_(F)
Obsah balenia
Hmotnosť: 0,197 kg
- 7-palcový kapacitný dotykový LCD (F) x1
- 40-kolíkový FFC (kontakt na opačných stranách) x1
