Adafruit 12-Channel 16-bit PWM LED Driver - SPI Interface - TLC59711

Popis

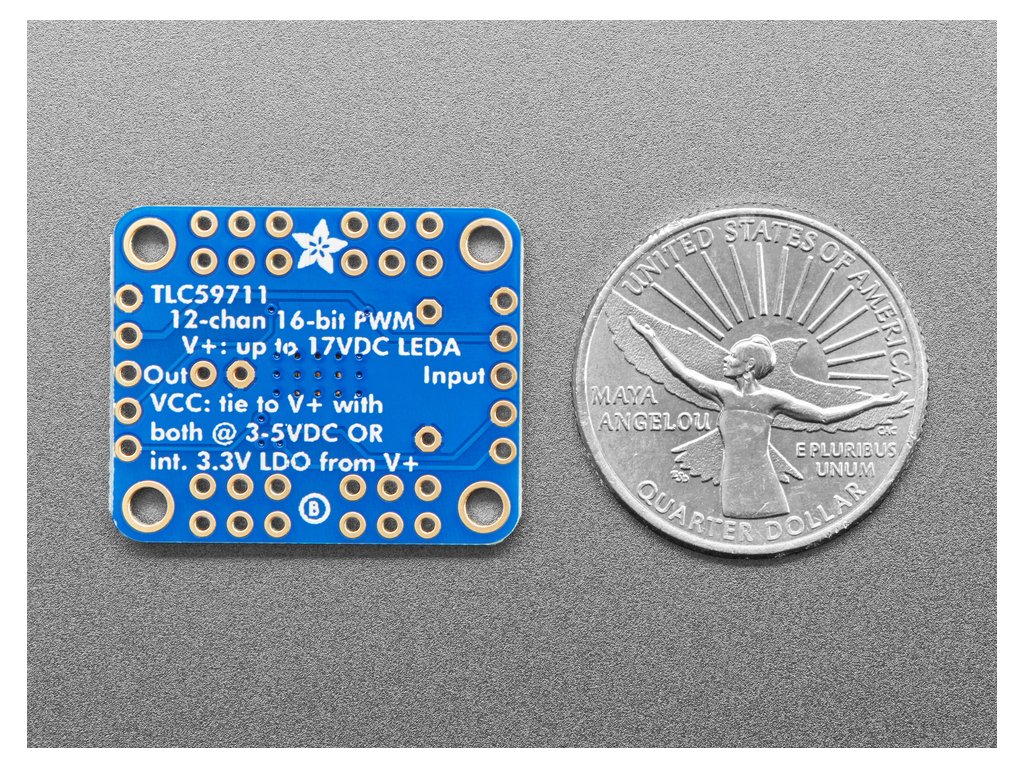

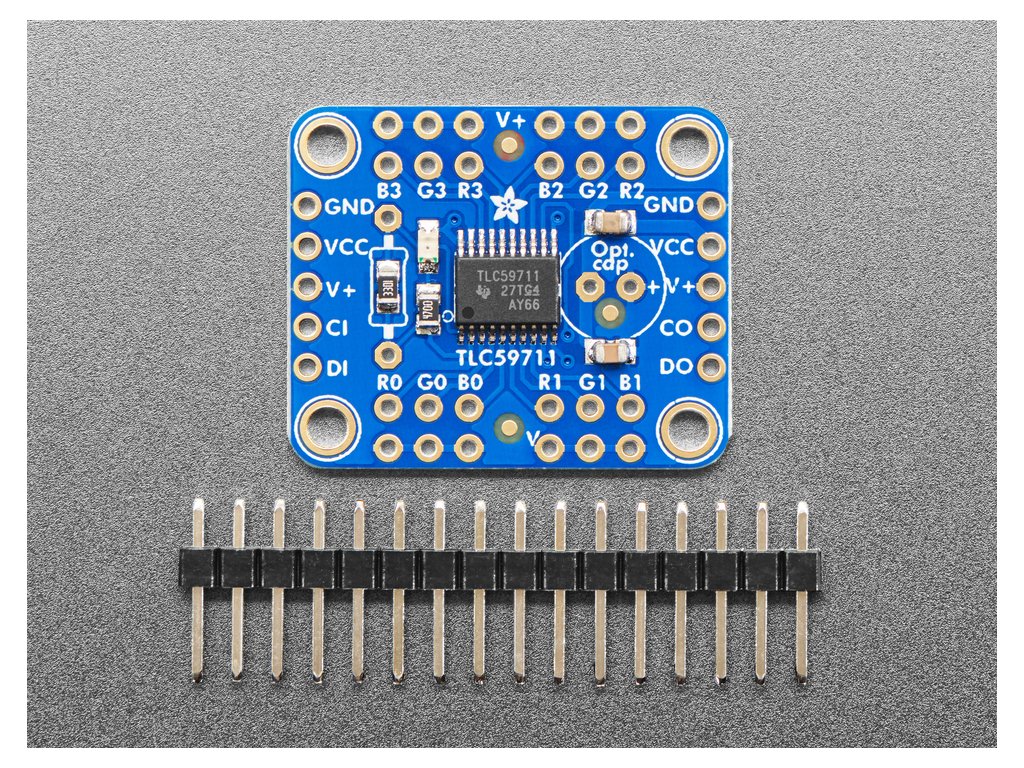

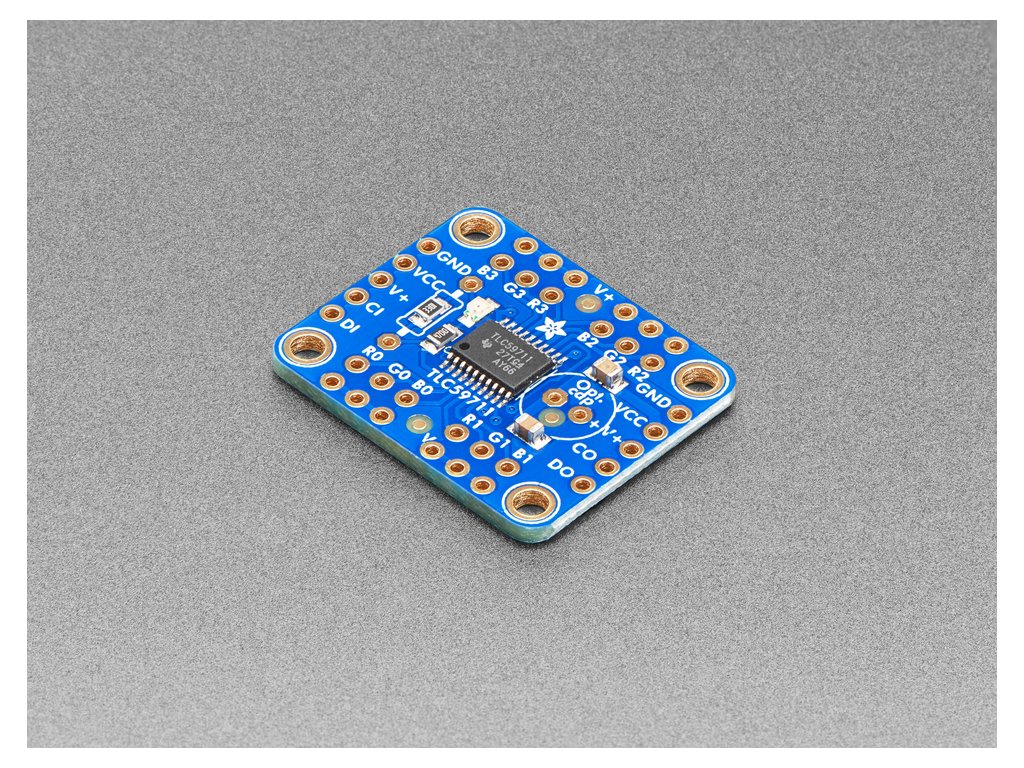

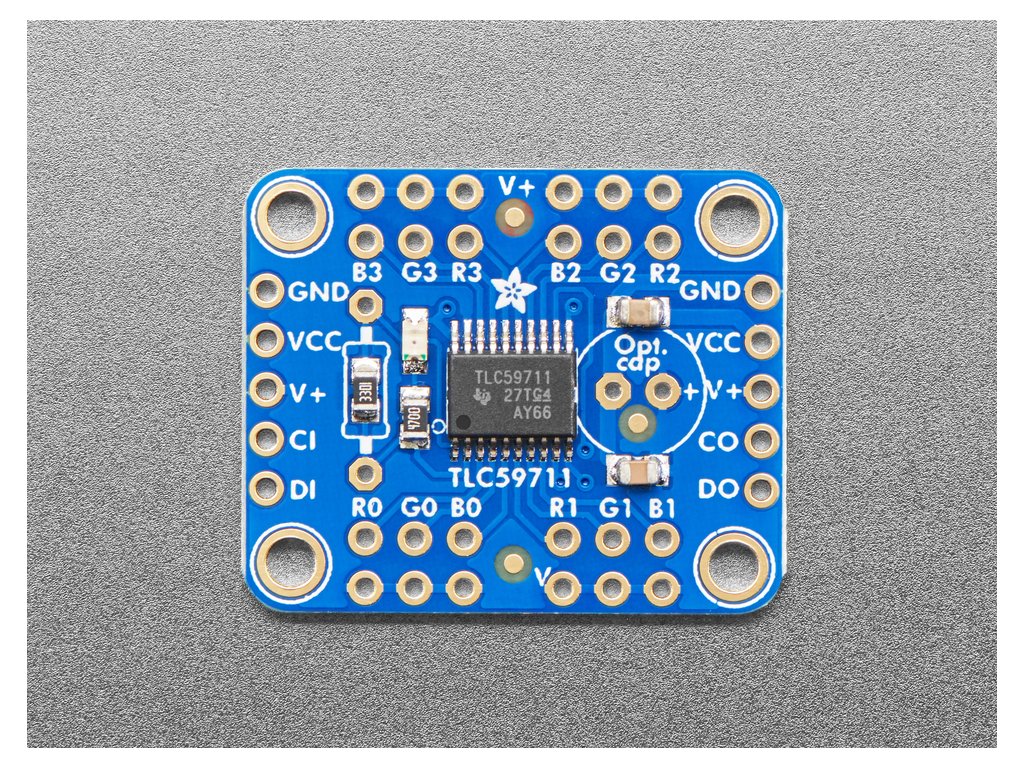

Všetkým, ktorí chcú ovládať 12 kanálov PWM, blahoželáme! Tiež by sme chceli, aby ste si pozreli túto rozbočovaciu dosku pre ovládač PWM čipu TLC59711. Tento čip dokáže ovládať 12 samostatných kanálov so 16-bitovým PWM výstupom. Toto je doska PWM s najvyšším rozlíšením, akú sme kedy videli! Táto doska je navrhnutá (a ideálna) na presné ovládanie LED diód, ale nie je vhodná na riadenie serv. Ak potrebujete riadiť serva, máme na to ovládač.

Na odosielanie dát sú potrebné iba dva piny „SPI“ (naša knižnica Arduino ukazuje, ako používať ľubovoľné piny digitálneho mikrokontroléra). Najlepšie na tom je, že dizajn je úplne reťazovo prepojený. Pokiaľ je dostatok energie pre všetky dosky, môžete ich reťazovo prepojiť toľko, koľko chcete, ako malý chodník modrých dosiek plošných spojov tiahnucich sa do západu slnka. Každý z 12 výstupov je s konštantným prúdom a otvoreným odtokom. Môžete riadiť viacero LED diód sériovo s napájaním anódy V+ až do 17 V. Ak chcete riadiť zariadenie, ktoré vyžaduje digitálny vstup, musíte použiť pull-up rezistor z pinu budiča na logickú úroveň, aby ste vytvorili plný priebeh.

Jeden rezistor sa používa na nastavenie prúdu pre každý z výstupov. Konštantný prúd znamená, že jas LED diódy sa nemení, ak klesne napájanie. Používame rezistor 3,3 kOhm pre približne 15 mA, ale ak chcete túto hodnotu zmeniť, môžete cez neho prispájkovať rezistor s priechodným otvorom. Podrobnosti o hodnotách odporu k prúdu nájdete v technických údajoch TLC59711. K dispozícii je aj praktický integrovaný 3,3 V regulátor, ktorý môžete použiť, ak potrebujete regulátor logickej úrovne.

Pridávame niekoľko doplnkov, ktoré uľahčujú používanie tejto dosky: zelenú LED diódu s dobrou energetickou účinnosťou, štyri montážne otvory a rezistor na nastavenie prúdu. Súčasťou balenia je aj kúsok 0,1" konektora, takže ho môžete prispájkovať a zapojiť do nepájivého pole.

Použitie: Napájajte V+ napätím 5-17VDC a uzemnite ho so spoločnou zemou. Potom pošlite logické SPI dáta 3-5V na DIN (vstup dát) a CLK (hodiny). Naša knižnica Arduino vám pomôže začať s blikajúcimi LED diódami, nainštalovať ich a spustiť vzorový kód s uvedenou konfiguráciou pinov.
