24-bitový ADC Adafruit ADS122C04 so 4 kanálmi 2-kSPS je vynikajúci spôsob, ako vykonávať veľmi presné merania jednostranných alebo diferenciálnych analógových signálov cez I2C. Väčšina 24-bitových ADC sa nachádza na tenzometrických senzoroch, ako je NAU7802 , a nemá vysoké rýchlosti ani konfigurácie. A väčšina rýchlych I2C ADC, ako napríklad ADS1115, dosahuje maximum 16 bitov. ADS122C04 je o niečo drahší ako ktorýkoľvek z nich, ale je to jeden z mála ADC, ktoré sme videli, ktorý vám poskytuje až 2000 vzoriek za sekundu (na jednom kanáli) pri 24-bitovom rozlíšení.

Ako sa dá od TI očakávať, ide o vysoko kvalitný ADC s množstvom doplnkov, ako je resetovací pin, interný teplotný senzor, buď jednostranný alebo diferenciálny na ktoromkoľvek zo štyroch vstupov, interné referenčné napätie 2,048 V, vstupné piny externého kladného a záporného referenčného napätia, napájacie a logické úrovne 3 V alebo 5 V a zisk až 128x. Má dokonca dva adresné piny I2C, takže môžete na rovnakú zbernicu I2C umiestniť štyri z nich.

Táto doska by bola vynikajúcim rozhraním na zber dát pre množstvo rôznych vedeckých alebo technických meraní. Rozhranie I2C znamená, že je jednoduché ju spojiť s akýmkoľvek mikrokontrolérom alebo mikropočítačom, od 8-bitového kompatibilného s Arduinom až po najvyššiu triedu Raspberry Pi. Upozorňujeme, že na dosiahnutie 2kSPS budete musieť prevádzkovať zbernicu I2C na frekvencii 1 MHz a rýchlo spracovať tieto dáta z I2C!

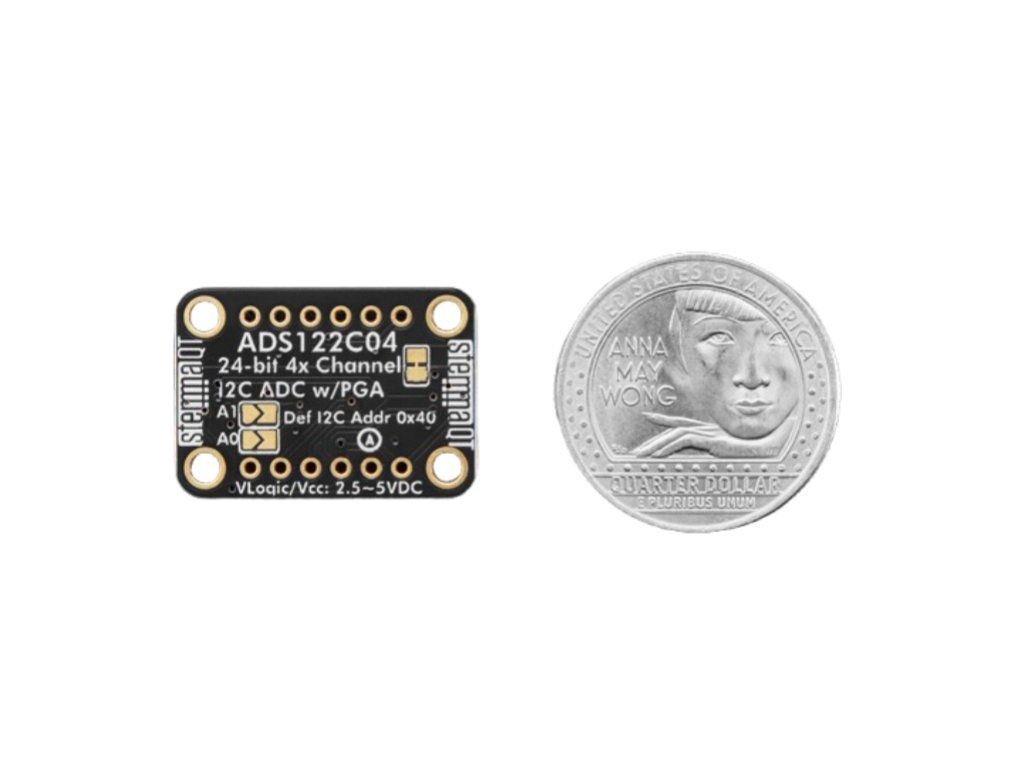

Dodáva sa s malým 0,1" štandardným konektorom pre prípad, že by ste ho chceli použiť s nepájivou doskou alebo perforovanou doskou. Štyri montážne otvory pre jednoduché pripevnenie.

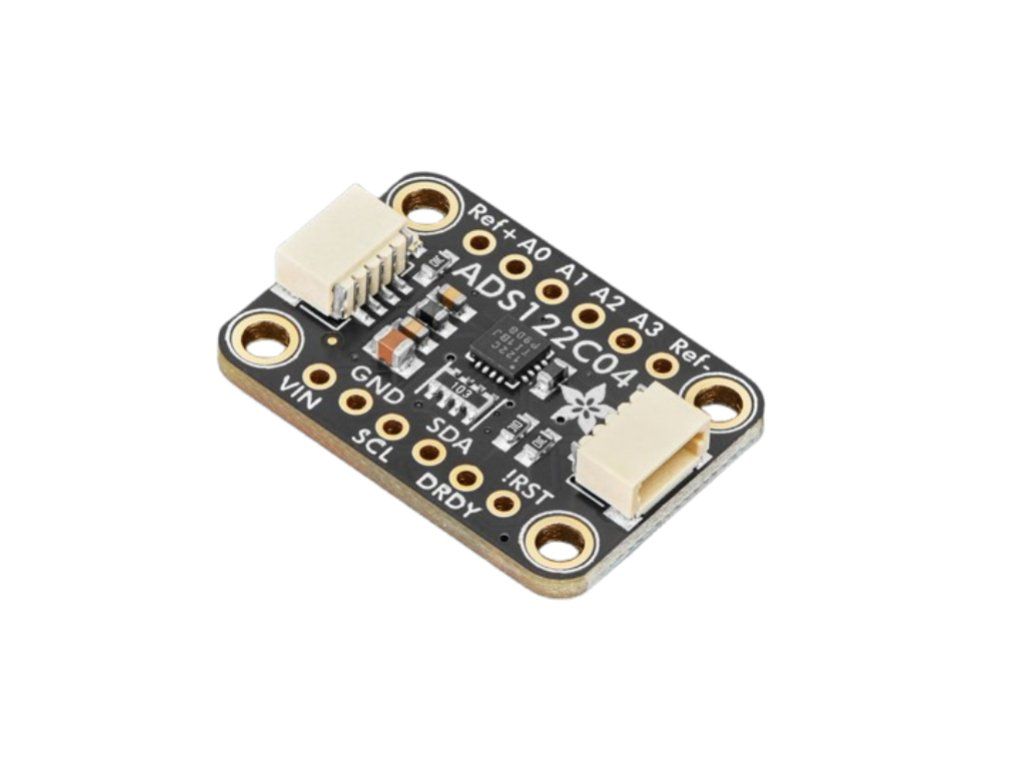

Aby ste s tým mohli rýchlo začať, vyrobili sme na mieru vyrobenú dosku plošných spojov vo formáte STEMMA QT , čo uľahčuje prepojenie. Konektory STEMMA QT na oboch stranách sú kompatibilné s konektormi I2C SparkFun Qwiic . To vám umožňuje vytvárať bezspájkované prepojenia medzi vývojovou doskou a ADS122C04 alebo ju prepojiť so širokou škálou ďalších senzorov a príslušenstva pomocou kompatibilného kábla . ( Kábel QT nie je súčasťou balenia , ale v obchode ich máme rôzne .)

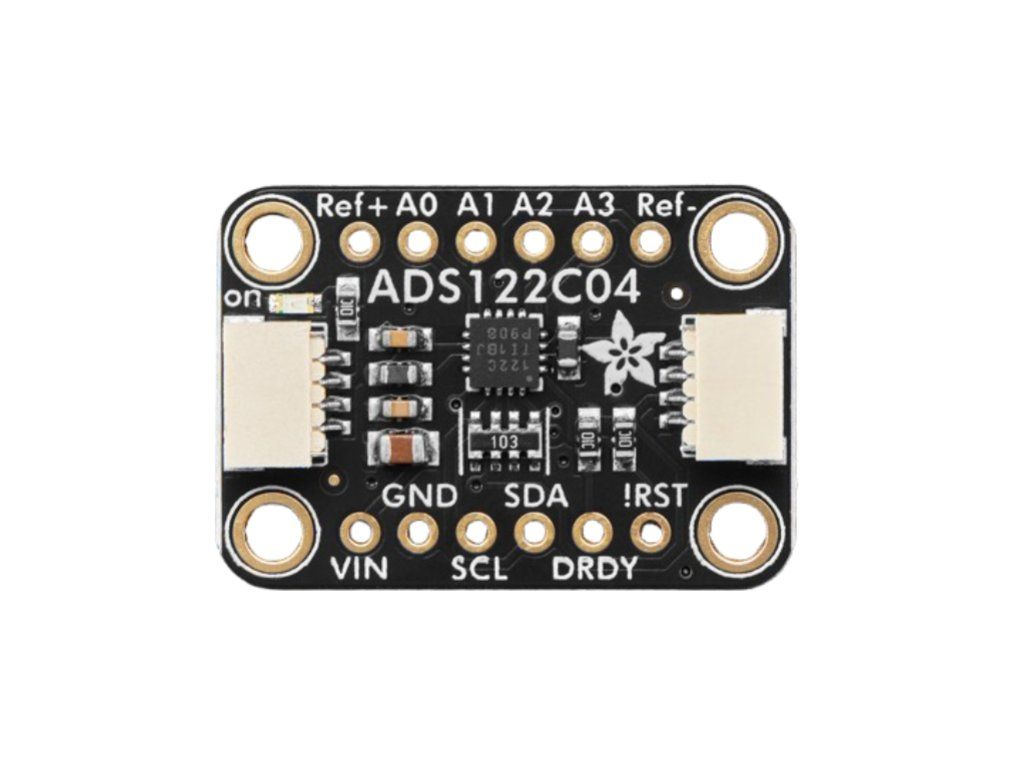

Máme príklad kódu pre Raspberry Pi, Arduino aj CircuitPython . Jednoducho pripojte GND k zemi, VDD k vášmu 3V~5V napájaciemu zdroju logiky a SCL/SDA k I2C portu vášho mikrokontroléra a spustite príklad kódu pre spustenie čítania dát.

Technické detaily

Spotreba prúdu čipu len 315 µA (typicky)
Široký rozsah napájania: 2,3 V až 5,5 V
Programovateľné zosilnenie: 1 až 128
Programovateľné dátové rýchlosti: až 2 kSPS
Efektívne rozlíšenie až 20 bitov
Súčasné potlačenie 50 Hz a 60 Hz pri 20 SPS s jednocyklovým usadzovacím digitálnym filtrom
Dva diferenciálne alebo štyri jednostranné vstupy
Duálne programovateľné zdroje prúdu s priradením: 10 µA až 1,5 mA
Interná referencia 2,048 V: 5 ppm/°C (typicky) Drift
Interný oscilátor s presnosťou 2 %
Vnútorný teplotný senzor: Presnosť 0,5 °C (typická)
Rozhranie kompatibilné s I2C
Podporované režimy rýchlosti zbernice I2C: Štandardný režim, Rýchly režim, Rýchly režim Plus

Rozmery produktu: 25,5 mm x 17,7 mm x 4,7 mm / 1,0" x 0,7" x 0,2"

Hmotnosť produktu: 1,6 g / 0,1 oz
