Adafruit APDS9999 Proximity, Lux Light & Color Sensor - STEMMA QT / Qwiic
Adafruit APDS9999 Proximity, Lux Light & Color Sensor - STEMMA QT / Qwiic
ADA: 6461
Popis
Ak chcete senzor typu 3 v 1, Adafruit APDS9999 senzor blízkosti, osvetlenia v luxoch a farieb má v jednom zariadení zabudované RGB farby, úroveň osvetlenia v luxoch, ako aj infračervené snímanie blízkosti. Po pripojení k mikrokontroléru (s použitím nášho knižničného kódu) dokáže detekovať množstvo červeného, modrého, zeleného a jasného svetla, ako aj to, ako blízko sa objekt nachádza pred senzorom. Toto zariadenie používa rozhranie I2C, takže sa jednoducho zapája a používa.
Upozorňujeme , že spoločnosť Broadcom považuje tento čip za „nástupcu“ APDS-9960 , ktorého výroba sa technicky už nevyrába, ale nemá snímanie gest! Má však skutočné snímanie osvetlenia, nielen počítanie svetla.
Snímač priblíženia odráža infračervené svetlo, nie je to senzor času letu, takže neudáva presné vzdialenosti, len množstvo odrazeného svetla. Je najlepší na krátke vzdialenosti, 50 mm alebo menej, ale dokáže detekovať objekty až do vzdialenosti 150 mm. APDS9999 má tiež konfigurovateľný pin prerušenia, ktorý sa môže spustiť pri prekročení zadanej prahovej hodnoty priblíženia alebo pri prekročení prahovej hodnoty farebného senzora.
Pre vaše pohodlie sme senzor umiestnili na dosku plošných spojov s 3,3 V regulátorom a určitým posunom úrovne, takže ho možno jednoducho použiť s vaším obľúbeným 3,3 V alebo 5 V mikrokontrolérom. Pre zbernicu I2C sme priložili konektory STEMMA QT kompatibilné so SparkFun qwiic , takže ich ani nemusíte spájkovať! Stačí ho pripojiť k vášmu obľúbenému mikrokontroléru alebo počítaču pomocou kábla QT typu plug-and-play a čo najskôr získať údaje o svetle/farbe/priblížení. Kábel QT nie je súčasťou balenia , ale v obchode máme rôzne druhy .
Technické detaily
Špecifikácie APDS-9999
- Snímanie RGB a okolitého svetla (RGB a ALS)
– Presnosť korelovanej teploty farieb (CCT)
– Jednotlivé kanály pre červenú, zelenú, modrú a infračervenú farbu
– Približuje odozve ľudského oka so zeleným kanálom
– Využíva technológiu optického povlaku na emuláciu spektrálnej odozvy ľudského oka
– Funguje dobre za rôznych svetelných podmienok
– Citlivosť na slabé osvetlenie; funguje za tmavým sklom
– Odolnosť voči blikaniu svetla 50 Hz/60 Hz
– Odolnosť voči blikaniu žiarivkového svetla
– Programovateľná funkcia prerušenia s hornými, dolnými prahmi a funkciou pretrvávania
– Programovateľný integračný čas ALS
– Programovateľné nastavenie zosilnenia ALS - Detekcia blízkosti (PS)
– 940 nm vertikálny dutinový laser s povrchovým vyžarovaním (VCSEL)
– Programovateľný budiaci prúd VCSEL
– Rušenie presluchov
– Potlačenie okolitého svetla
– Programovateľná funkcia prerušenia s hornými a dolnými prahmi a funkciou pretrvávania
– Programovateľná funkcia pretrvávania - Bezpečnosť očí pred laserom podľa IEC 60825-1 triedy 1
- Správa napájania
– Nízky činný prúd
– Nízky pohotovostný prúd - Kompatibilné s rozhraním I2C
– Až do 400 kHz (rýchly režim I2C)
– Vyhradený pin prerušenia
Description
If you want a sensor that's a 3-in-1, the Adafruit APDS9999 Proximity, Lux Light, and Color Sensor has RGB color, lux light level as well as infrared proximity all built into one device. When connected to your microcontroller (running our library code), it can detect the amount of red, blue, green, and clear light, as well as how close an object is to the front of the sensor. This device uses an I2C interface, so it's easy to wire up and use.
Note that this chip is considered by Broadcom to be the 'successor' to the APDS-9960 which has technically been discontinued, but it does not have gesture sensing! It does have true Lux sensing though, not just light counts.
The proximity sensing bounces IR light, it isn't a time-of-flight sensor, so it doesn't give you exact distances, just how much light has reflected. It's best for short distances, 2 inches / 50mm or less, but can detect objects up to 150mm away. The APDS9999 also has a configurable interrupt pin that can trigger when a specified proximity threshold is crossed or when a color sensor threshold is exceeded.

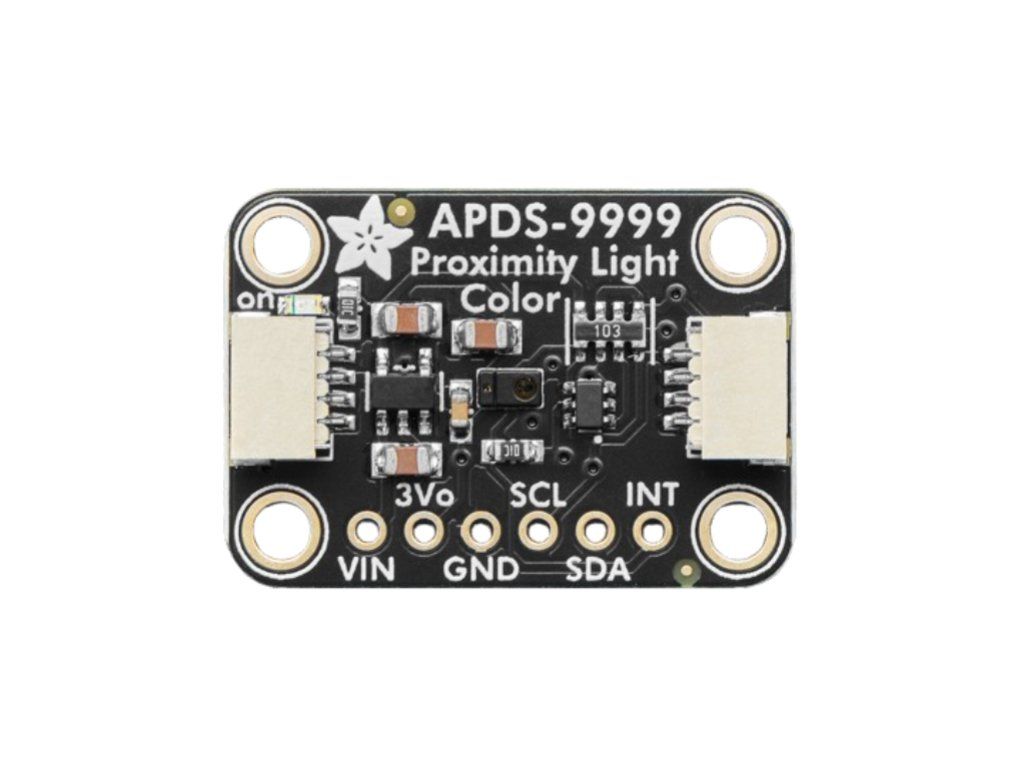

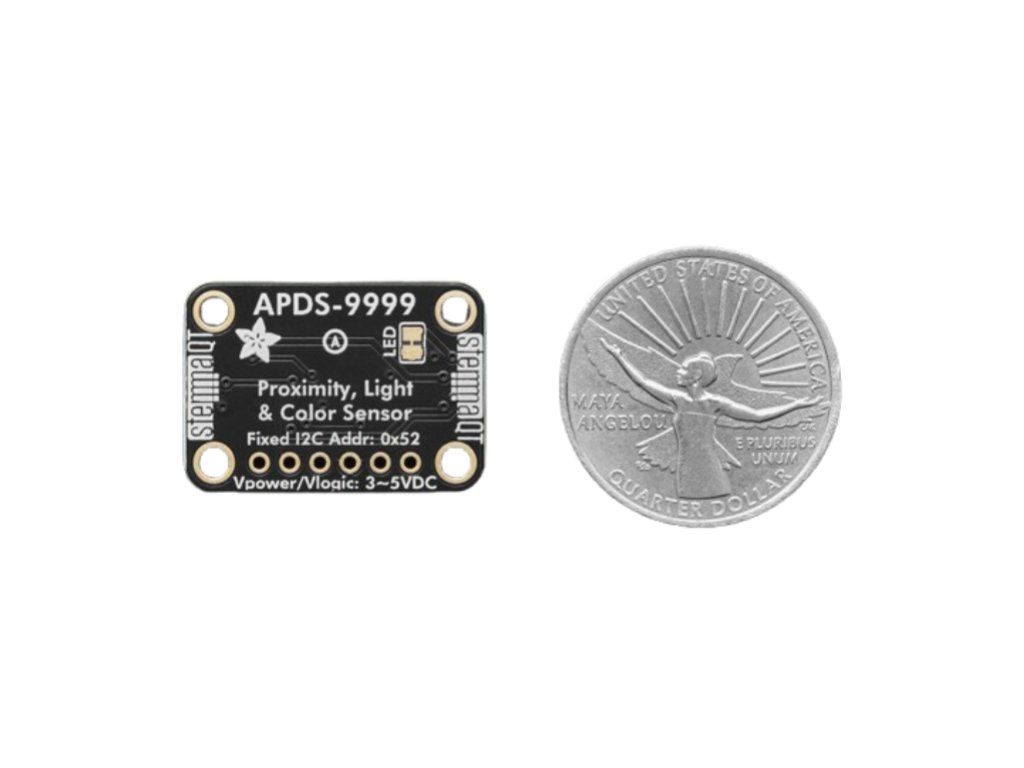

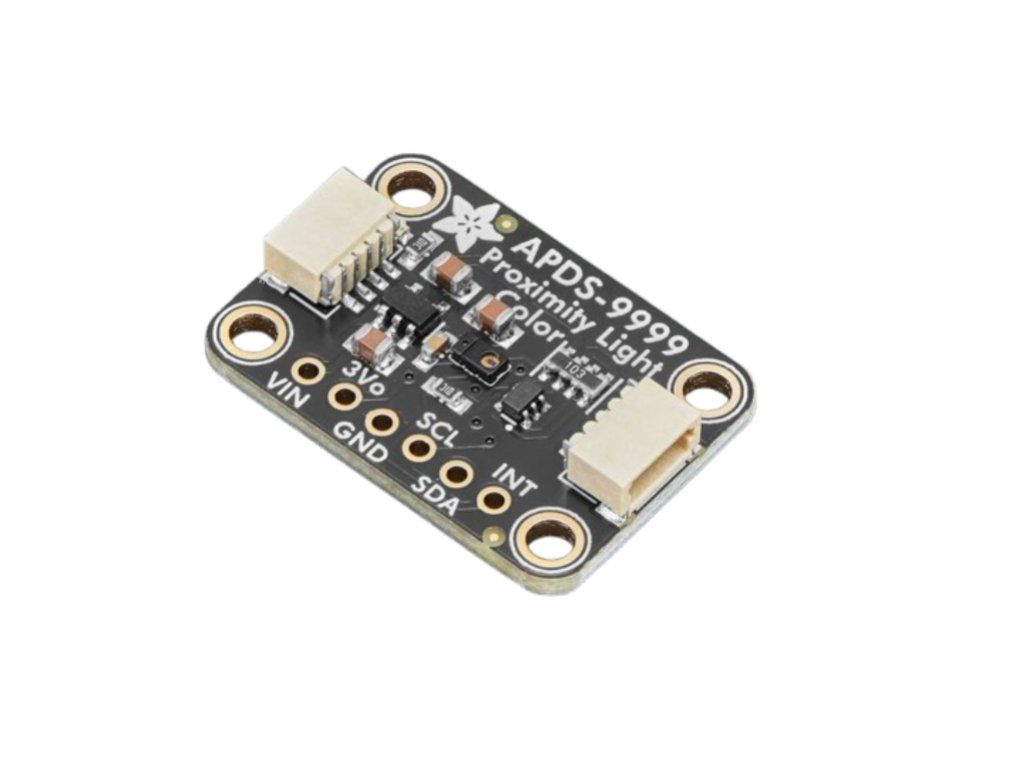

For your convenience, we've pick-and-placed the sensor on a PCB with a 3.3V regulator and some level shifting so it can be easily used with your favorite 3.3V or 5V microcontroller. We've included SparkFun qwiic compatible STEMMA QT connectors for the I2C bus, so you don't even need to solder! Just wire up to your favorite microcontroller or computer with a plug-and-play QT cable to light/color/proximity data ASAP. QT Cable is not included, but we have a variety in the shop.
Technical Details
APDS-9999 Specifications
- RGB and ambient light sensing (RGB and ALS)
– Accuracy of correlated color temperature (CCT)
– Individual channels for red, green, blue, and infrared
– Approximates human eye response with green channel
– Uses optical coating technology to emulate human eye spectral response
– Works well under different light source conditions
– Low-light sensitivity; operates behind darkened glass
– 50 Hz/60 Hz light flicker immunity
– Fluorescent light flicker immunity
– Programmable interrupt function with upper, lower thresholds and persists function
– Programmable ALS integration time
– Programmable ALS gain setting - Proximity detection (PS)
– 940-nm vertical cavity surface emitting laser (VCSEL)
– Programmable VCSEL drive current
– Cancellation of crosstalk
– Ambient light suppression
– Programmable interrupt function with upper and lower thresholds and persists function
– Programmable persists function - IEC 60825-1 Class 1 Laser Eye Safety
- Power management
– Low active current
– Low standby current - I2C interface compatible
– Up to 400 kHz (I2C fast-mode)
– Dedicated interrupt pin
