Adafruit LSM303AGR Accelerometer Magnetometer - STEMMA QT Qwiic

Viete, odkiaľ fúka vietor? Teraz už viete, vďaka tomuto trojosovému akcelerometru/magnetometru s kompasom. Vo vnútri sa nachádzajú dva senzory, jeden je klasický trojosový akcelerometer, ktorý vám dokáže povedať, ktorým smerom fúkate k Zemi (meraním gravitácie). Druhý je magnetometer, ktorý dokáže snímať, odkiaľ prichádza najsilnejšia magnetická sila, ktorá sa zvyčajne používa na detekciu magnetického severu. Kombináciou týchto údajov potom môžete orientovať svoj projekt!

Tento prielomový systém sme založili na najnovšej verzii populárneho senzora LSM303, LSM303AGR. Tento kompaktný senzor používa na komunikáciu I2C a je veľmi jednoduchý na používanie. Jednoducho si stiahnite našu knižnicu, pripojte pin SCL k pinu hodín I2C a pin SDA k dátovému pinu I2C a nahrajte náš testovací program na čítanie údajov z akcelerometra a magnetického poľa.

Aby sme vám uľahčili život a umožnili vám sústrediť sa na svoju dôležitú prácu, umiestnili sme LSM303AGR na rozbočovač s plošnými spojmi spolu s podpornými obvodmi, aby ste mohli tento malý zázrak používať s logickými úrovňami 3,3 V (Feather/Raspberry Pi) alebo 5 V (Arduino/Metro328). Navyše, keďže komunikuje cez I2C, môžete ho jednoducho pripojiť dvoma vodičmi (plus napájanie a uzemnenie!). Dokonca sme pridali aj konektory STEMMA QT kompatibilné so SparkFun qwiic  pre zbernicu I2C, takže ho ani nemusíte spájkovať!  Stačí ho pripojiť k vášmu obľúbenému mikrokontroléru a môžete použiť naše ovládače CircuitPython/Python alebo Arduino na jednoduché prepojenie s LSM303 a čo najskôr získať merania z kompasu.  Kábel QT nie je súčasťou balenia , ale v obchode máme rôzne druhy .

Je kompletne zostavený a otestovaný. Dodáva sa s malým 0,1" štandardným konektorom pre prípad, že by ste ho chceli použiť s nepájivou doskou alebo perforovanou doskou. Štyri 2,5 mm (0,1") montážne otvory pre jednoduché pripevnenie.

Poznámka : Káble Qwiic nie sú súčasťou balenia, ale sú dostupné na  stránke https://www.adafruit.com/category/619

Do you know which way the wind blows? You will now, with this triple-axis accelerometer/magnetometer compass module. Inside are two sensors, one is a classic 3-axis accelerometer, which can tell you which direction is down towards the Earth (by measuring gravity). The other is a magnetometer that can sense where the strongest magnetic force is coming from, generally used to detect magnetic north. By combining this data you can then orient your project!

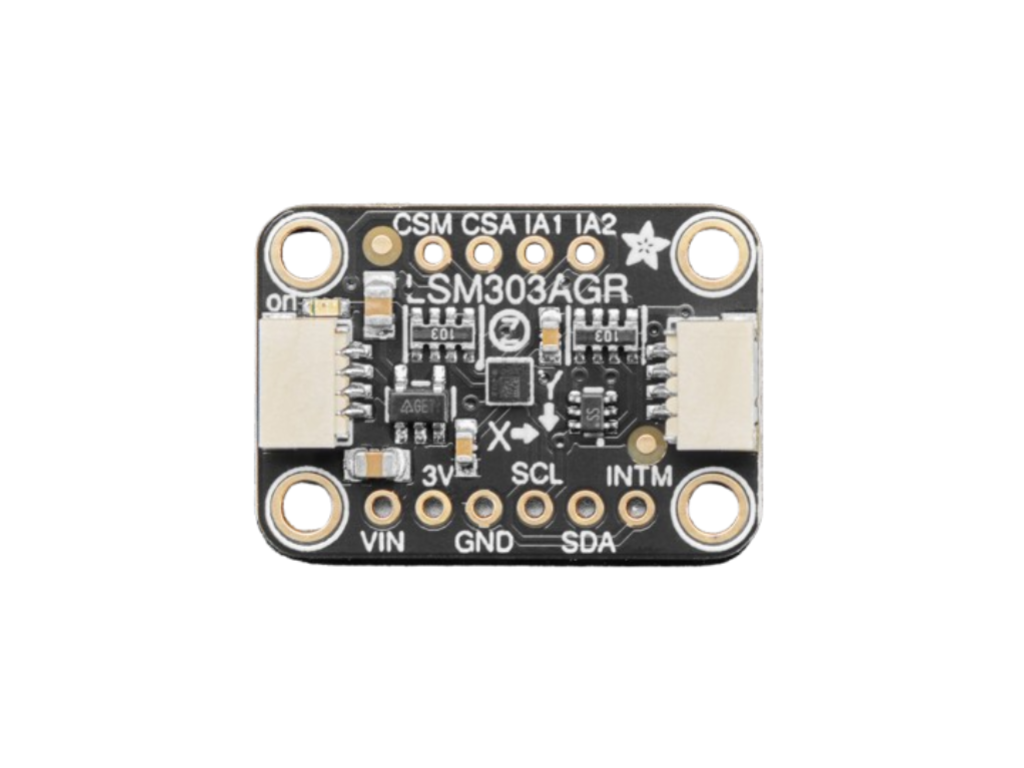

We based this breakout on the latest version of the popular LSM303 sensor, the LSM303AGR. This compact sensor uses I2C to communicate and its very easy to use. Simply download our library and connect the SCL pin to your I2C clock pin, and SDA pin to your I2C data pin and upload our test program to read out accelerometer and magnetic field data.

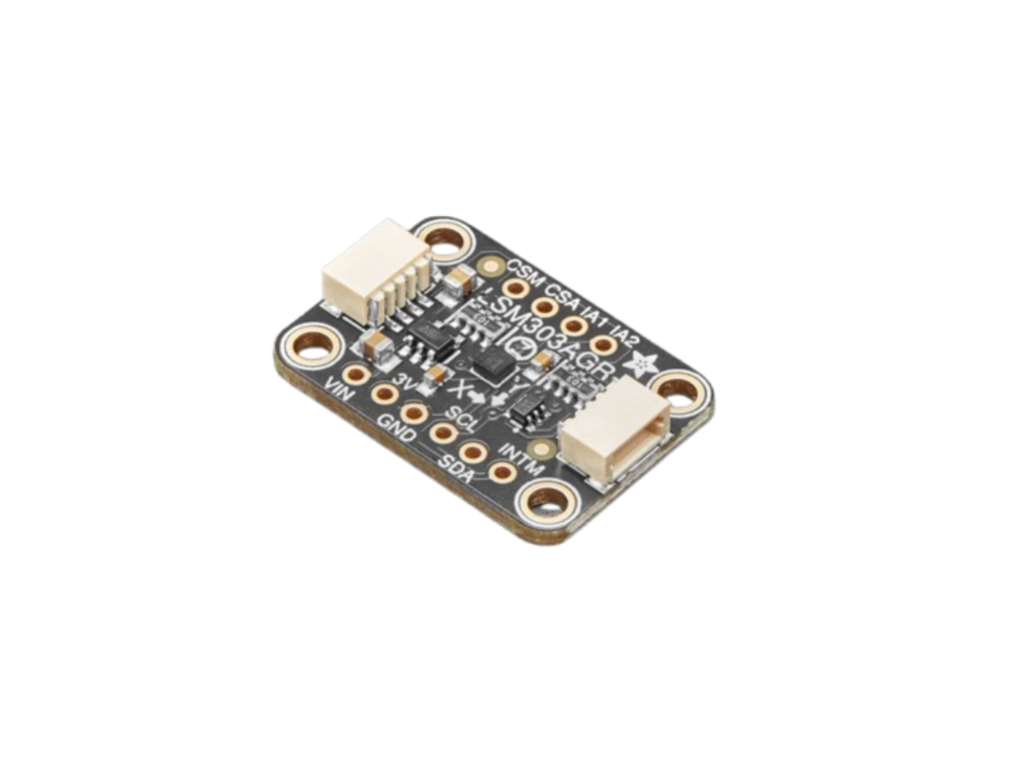

To make life easier so you can focus on your important work, we've taken the LSM303AGR and put it onto a breakout PCB along with support circuitry to let you use this little wonder with 3.3V (Feather/Raspberry Pi) or 5V (Arduino/ Metro328) logic levels. Additionally, since it speaks I2C you can easily connect it up with two wires (plus power and ground!).  We've even included SparkFun qwiic compatible STEMMA QT connectors for the I2C bus so you don't even need to solder! Just wire up to your favorite micro and you can use our CircuitPython/Python or Arduino drivers to easily interface with the LSM303 and get compass measurements ASAP. QT Cable is not included, but we have a variety in the shop.

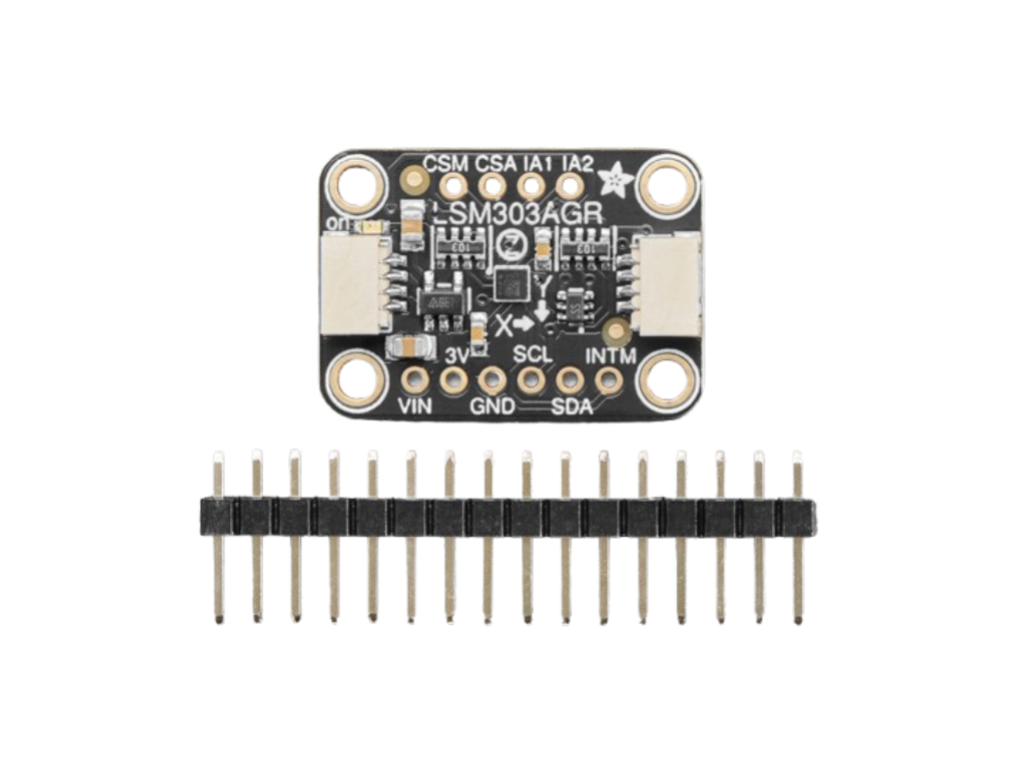

It's fully assembled and tested.  Comes with a bit of 0.1" standard header in case you want to use it with a breadboard or perfboard.  Four 2.5mm (0.1") mounting holes for easy attachment.

Note: Qwiic cables are not included but are available at https://www.adafruit.com/category/619
