Adafruit QMC5883P - Triple Axis Magnetometer - STEMMA QT
Adafruit QMC5883P - Triple Axis Magnetometer - STEMMA QT
ADA: 6388
Popis
Vnímajte magnetické polia, ktoré nás obklopujú, pomocou tohto praktického trojosového magnetometra (kompasu). Magnetometre dokážu snímať, odkiaľ prichádza najsilnejšia magnetická sila, ktorá sa zvyčajne používa na detekciu magnetického severu, ale môže sa použiť aj na meranie magnetických polí. Tento senzor sa zvyčajne spáruje s akcelerometrom/gyroskopom so 6 stupňami voľnosti (DoF), čím sa vytvorí inerciálna meracia jednotka s 9 stupňami voľnosti, ktorá dokáže detekovať svoju orientáciu v reálnom priestore vďaka stabilnému magnetickému poľu Zeme.
Tento prielomový systém sme založili na QMC5883P , magnetometri, ktorý sa používa v mnohých kvadrokoptérach a robotických zostavách. Tento kompaktný senzor využíva na komunikáciu I2C a je veľmi jednoduchý na používanie. Jednoducho si stiahnite našu knižnicu, pripojte pin SCL k pinu hodiniek I2C a pin SDA k dátovému pinu I2C a nahrajte náš testovací program na čítanie údajov o magnetickom poli.
Tento senzor dokáže snímať rozsahy od +-2 Gauss (+- 200 uTesla) do +-30 Gauss (+- 3000 uT alebo 3,0 mT). Vďaka 16-bitovému ADC a nastaveniam pre nadmerné a nízke vzorkovanie ho môžete nastaviť tak, aby ste dosiahli správny rozsah a presnosť.
Aby sme vám uľahčili život a umožnili vám sústrediť sa na svoju dôležitú prácu, umiestnili sme QMC5883P na rozbočovaciu dosku plošných spojov spolu s podpornými obvodmi, aby ste mohli tento malý zázrak používať s logickými úrovňami 3,3 V (Feather/Raspberry Pi) alebo 5 V (Arduino/Metro328). Navyše, keďže komunikuje cez I2C, môžete ho jednoducho pripojiť dvoma vodičmi (plus napájanie a uzemnenie!). Dokonca sme pridali aj konektory STEMMA QT kompatibilné so SparkFun QWIC pre zbernicu I2C, takže ho ani nemusíte spájkovať! Stačí ho pripojiť k vášmu obľúbenému mikrokontroléru a môžete použiť naše ovládače CircuitPython/Python alebo Arduino na jednoduché prepojenie s QMC5883P a čo najskôr získať magnetické merania. Kábel QT nie je súčasťou balenia , ale v obchode máme rôzne druhy .
Je kompletne zostavený a otestovaný. Dodáva sa s malým 0,1" štandardným konektorom pre prípad, že by ste ho chceli použiť s nepájivou doskou alebo perforovanou doskou. Štyri 2,5 mm (0,1") montážne otvory pre jednoduché pripevnenie.
Technické detaily
Rozmery produktu: 25,4 mm x 17,6 mm x 4,7 mm / 1,0" x 0,7" x 0,2"
Hmotnosť produktu: 1,7 g / 0,1 oz
Description
Sense the magnetic fields that surround us with this handy triple-axis magnetometer (compass) module. Magnetometers can sense where the strongest magnetic force is coming from, generally used to detect magnetic north, but can also be used for measuring magnetic fields. This sensor tends to be paired with a 6-DoF (degree of freedom) accelerometer/gyroscope to create a 9-DoF inertial measurement unit that can detect its orientation in real-space thanks to Earth's stable magnetic field.

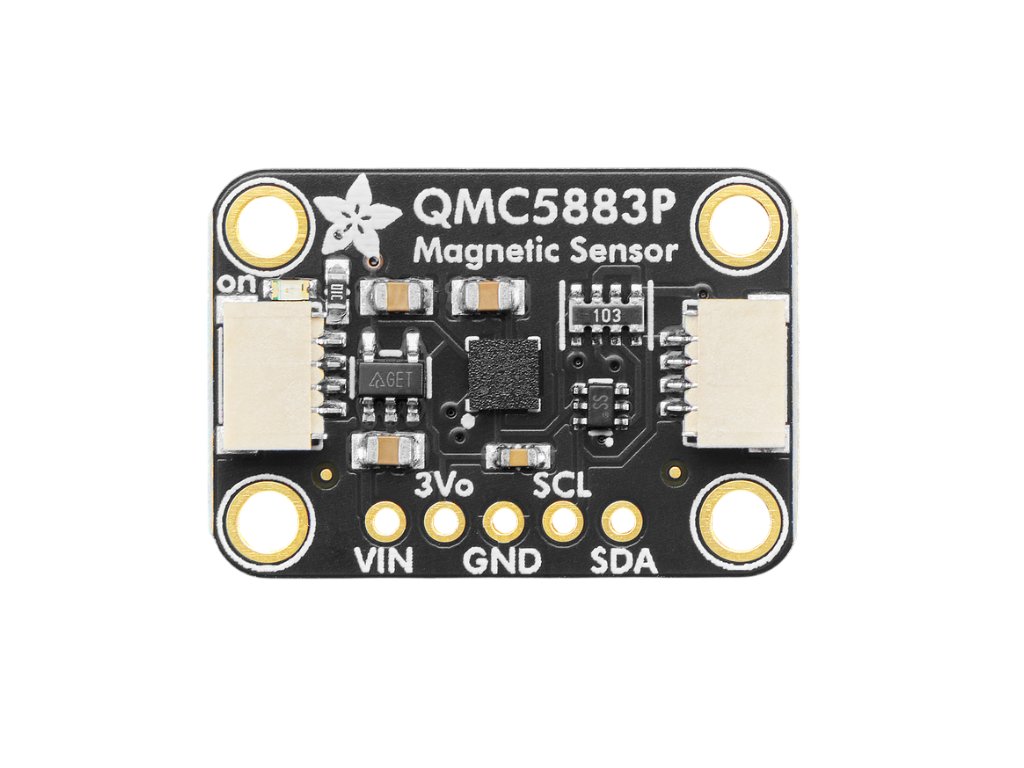

We based this breakout on the QMC5883P, a magnetometer we see used in may Quadcopter and robotic builds. This compact sensor uses I2C to communicate, and it's very easy to use. Simply download our library and connect the SCL pin to your I2C clock pin, and SDA pin to your I2C data pin and upload our test program to read out magnetic field data.
This sensor can sense ranges from +-2 Gauss (+- 200 uTesla) up to +-30 gauss (+- 3000 uT or 3.0 mT). With 16-bit ADC and settings for over-sampling and down-sampling, you can set it up to get just the right range and precision.

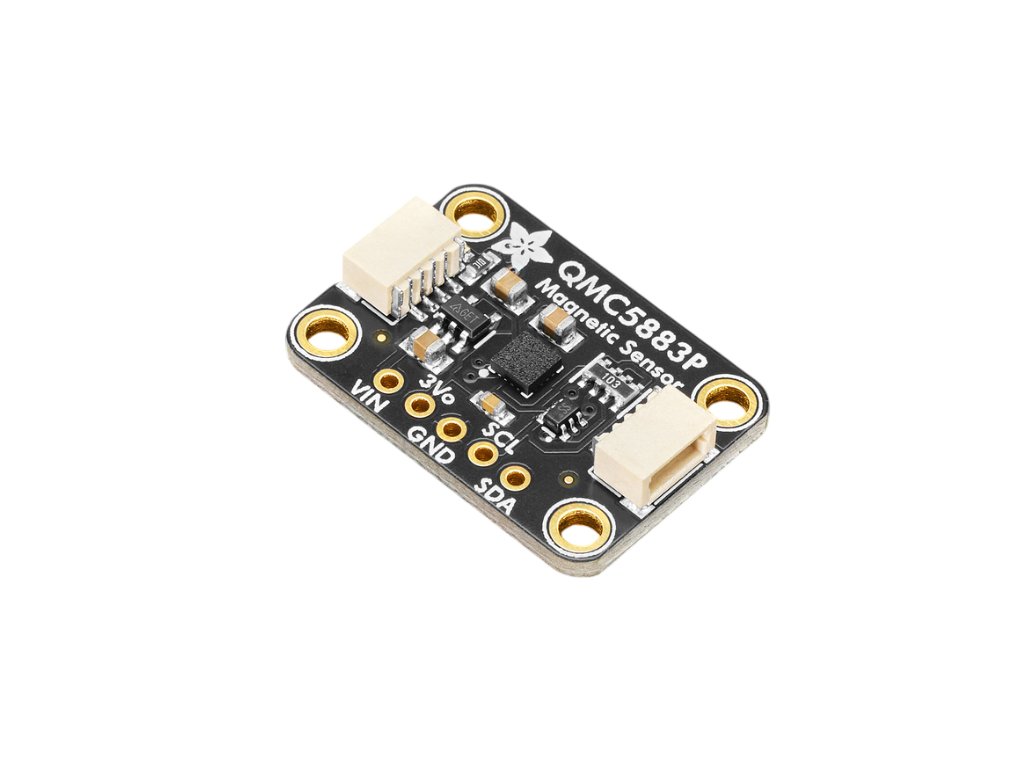

To make life easier so you can focus on your important work, we've taken the QMC5883P and put it onto a breakout PCB along with support circuitry to let you use this little wonder with 3.3V (Feather/Raspberry Pi) or 5V (Arduino/ Metro328) logic levels. Additionally, since it speaks I2C you can easily connect it up with two wires (plus power and ground!). We've even included SparkFun qwiic compatible STEMMA QT connectors for the I2C bus so you don't even need to solder! Just wire up to your favorite micro and you can use our CircuitPython/Python or Arduino drivers to easily interface with the QMC5883P and get magnetic measurements ASAP. QT Cable is not included, but we have a variety in the shop.

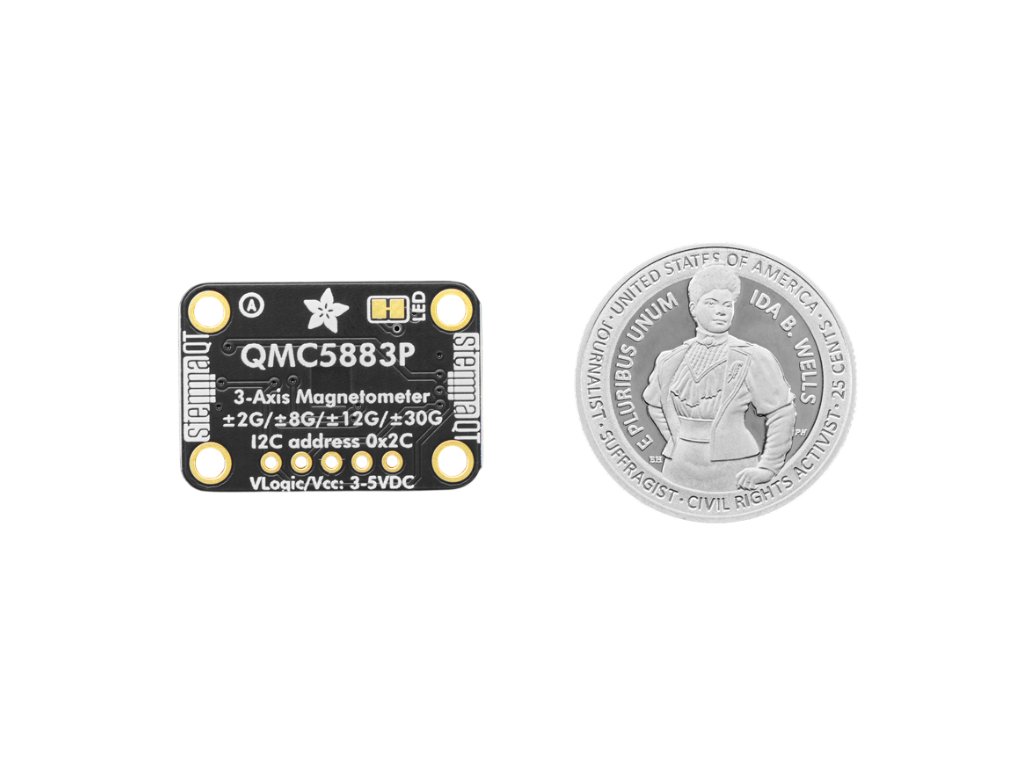

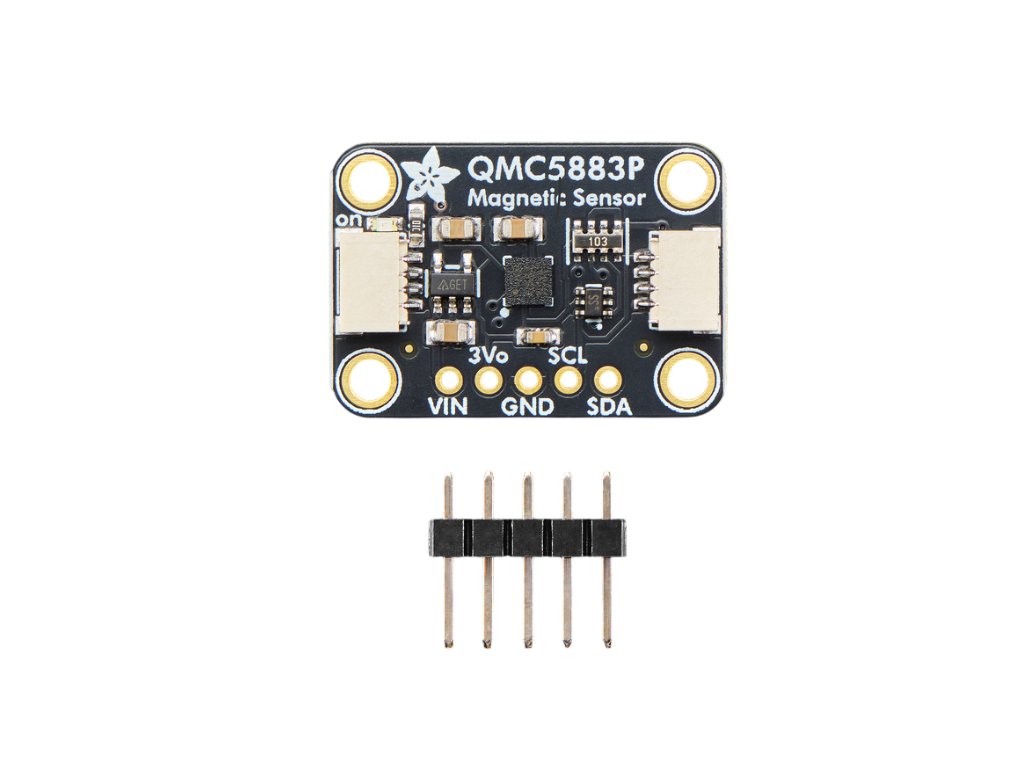

It's fully assembled and tested. Comes with a bit of 0.1" standard header in case you want to use it with a breadboard or perfboard. Four 2.5mm (0.1") mounting holes for easy attachment.
Technical Details
Product Dimensions: 25.4mm x 17.6mm x 4.7mm / 1.0" x 0.7" x 0.2"
Product Weight: 1.7g / 0.1oz
