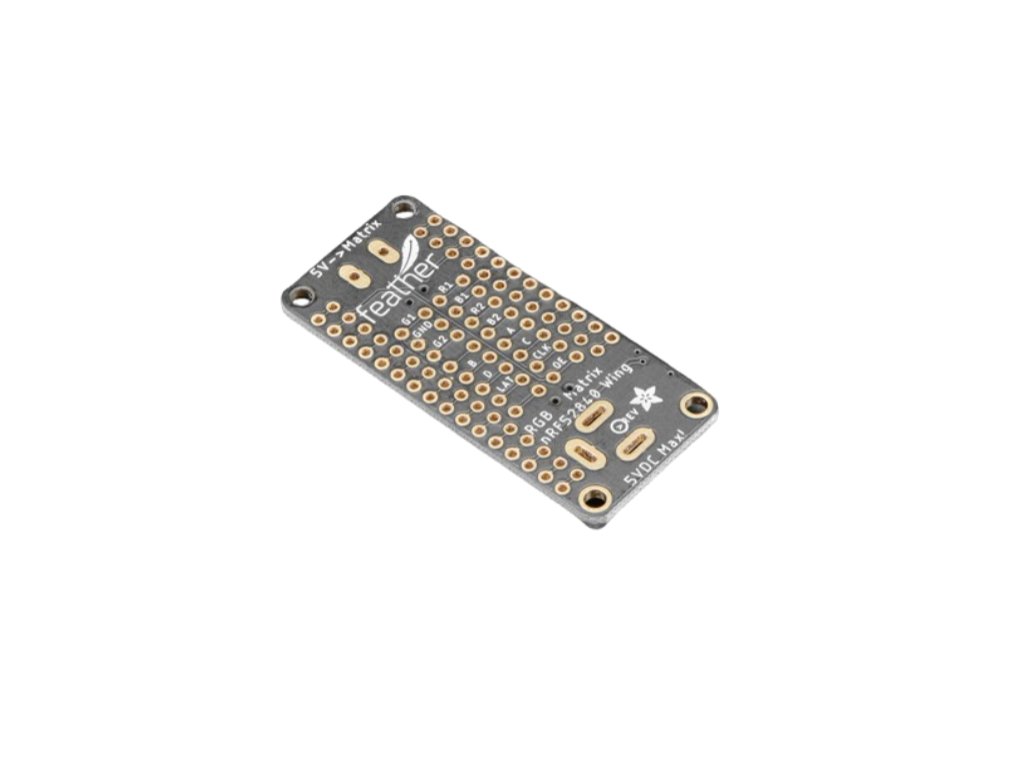

Adafruit RGB Matrix FeatherWing Kit - For nRF52840 Feathers

Neohodnotené
Značka: Adafruit

Adafruit RGB Matrix FeatherWing Kit - For nRF52840 Feathers

ADA:4702

Dostupnosť Skladom (5 ks)
Môžeme doručiť do:
15.7.2025
Možnosti doručenia
Kód: 26696
8,10 € / ks 6,59 € bez DPH
Adafruit RGB Matrix FeatherWing Kit - For nRF52840 Feathers
Neohodnotené
Značka: Adafruit
ADA4702 1
Loading...

Popis

Ahoj! Je čas vytvoriť oslnivý svetelný projekt s naším novým RGB Matrix FeatherWing pre nRF52840 . Teraz môžete rýchlo a jednoducho vytvárať projekty s vašimi obľúbenými 16 alebo 32-pixelovými maticovými doskami. Používanie našej knižnice RGB Matrix je jednoduché a funguje skvele s našimi Feathers založenými na nRF52840 .

Upozornenie: Toto krídlo je testované/navrhnuté len pre perie nRF52840 ( Express a Sense ). Nie je určené na použitie so žiadnymi inými periami (pokiaľ náhodou nemajú zhodné rozloženie pinov!). Ak máte perie SAMD21/SAMD51 (M0 alebo M4), máme tu krídlo so správnym zapojením pre tieto peria!

Toto krídlo sa dá zostaviť jedným z dvoch spôsobov. Buď môžete prispájkovať krytý konektor 2x8 IDC na vrch a potom zapojiť kábel IDC, ktorý bol dodaný s vašou maticou. Vďaka tomu sa dá ľahko umiestniť na vašu Feather. Alebo môžete prispájkovať päticový konektor 2x10 na spodnú časť krídla a potom naň umiestniť Feather. Takto ho môžete zapojiť priamo do zadnej časti matice *úžasné*

Toto FeatherWing bude skvele fungovať s akoukoľvek z našich RGB matíc 16x32 , 32x32 alebo 64x32 a je určite najjednoduchším spôsobom, ako svietiť a odísť.

Nech už sa rozhodnete pre akýkoľvek spôsob, môžete do 2,1 mm DC konektora zapojiť 5V DC napájací zdroj. Týchto 5V je chránených proti polarite a potom sa na druhej strane privedie na 5,08 mm svorkovnicu. Integrovaný regulátor poskytne vášmu Feather napájanie 3,3V, takže nepotrebujete samostatné USB ani batériu, vďaka čomu je konštrukcia veľmi kompaktná!

Každá objednávka obsahuje jednu dosku plošných spojov FeatherWing s pripevnenými dielmi pre povrchovú montáž, 2x8 IDC konektor, 2x10 samčiu päticu, 2,1 mm DC konektor, 5,08 mm svorkovnicu a niekoľko samčích konektorov. Možno budete chcieť aj stohovacie alebo samičie konektory Feather v závislosti od toho, ako plánujete pripojiť/stohovať svoj Feather.



Description

Ahoy! It's time to create a dazzling light up project with our new RGB Matrix FeatherWing for nRF52840. Now you can quickly and easily create projects featuring your favorite 16 or 32-pixel tall matrix boards. Using our RGB Matrix library is easy and works wonderfully with our nRF52840 based Feathers

Please note: This 'Wing is only tested/designed to work with the nRF52840 Feathers (Express and Sense). It's not for use with any other Feathers (unless they happen to coincidentally have matching pinouts!) If you have a SAMD21/SAMD51 (M0 or M4) Feather, we have a Wing with proper wiring for those Feathers here!

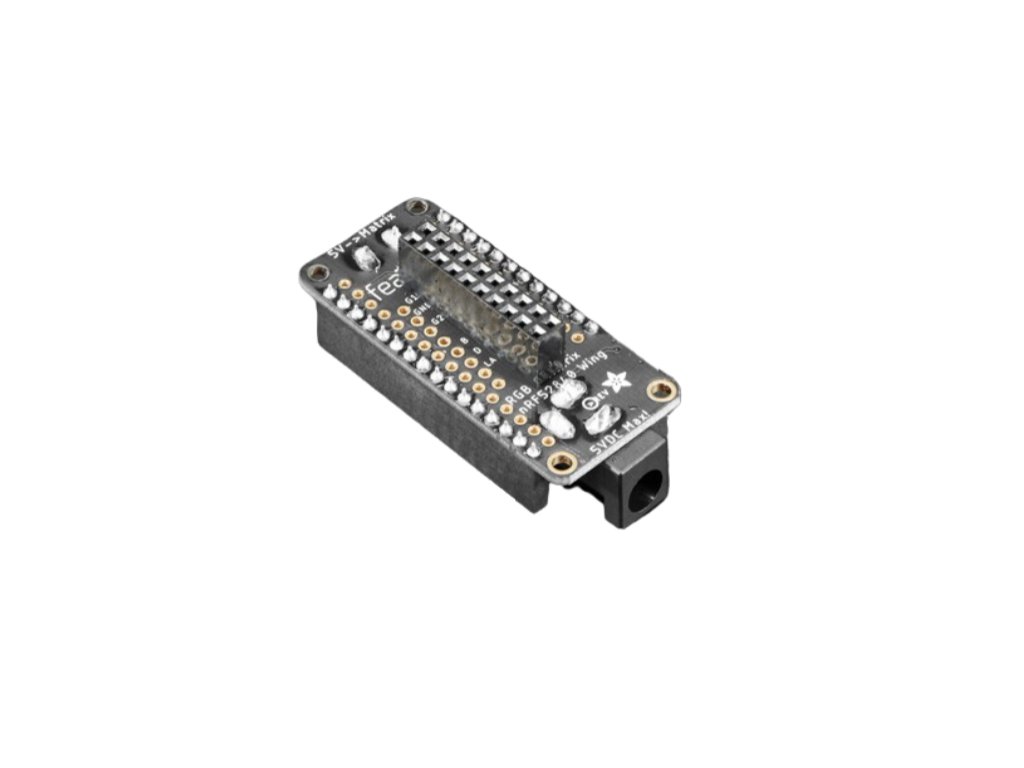

This wing can be assembled in one of two ways. You can either solder in a 2x8 IDC shrouded header on the top, then plug in the IDC cable that came with your matrix. This makes it easy to stack on top of your Feather. Or, you can solder in the 2x10 socket header on the bottom of the Wing, and then stack your Feather on top. That way you can plug it directly into the back of the matrix *mind blown*

This FeatherWing will work great with any of our 16x3232x32 or 64x32 RGB matrices, and is definitely the easiest way to glow and go.

Either way you decide to go, you can plug a 5V DC power pack into the 2.1mm DC jack. That 5V is polarity protected and then output on the other side to a 5.08mm terminal block. An onboard regulator will provide 3.3V power to your Feather so you don't need a separate USB or battery, this makes for a very compact build!

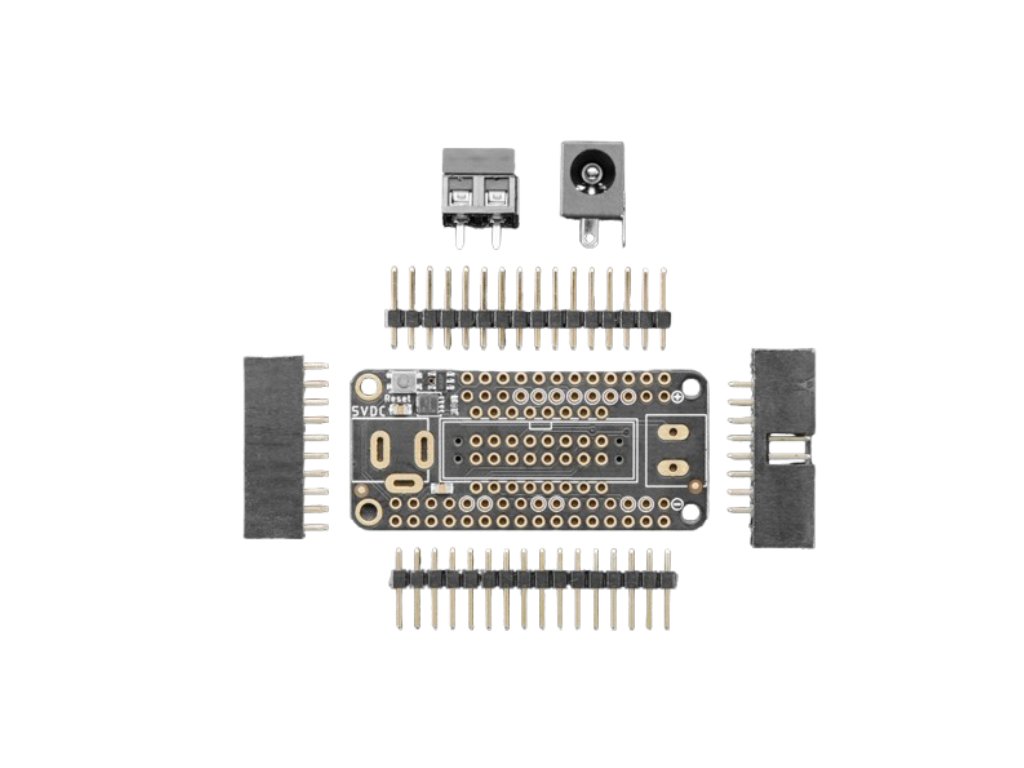

Each order comes with one FeatherWing PCB with surface mount parts attached, a 2x8 IDC header, a 2x10 female socket, 2.1mm DC jack, 5.08mm terminal block, and some male header. You may also want some Feather stacking headers or female headers depending on how you plan to attach/stack your Feather.
