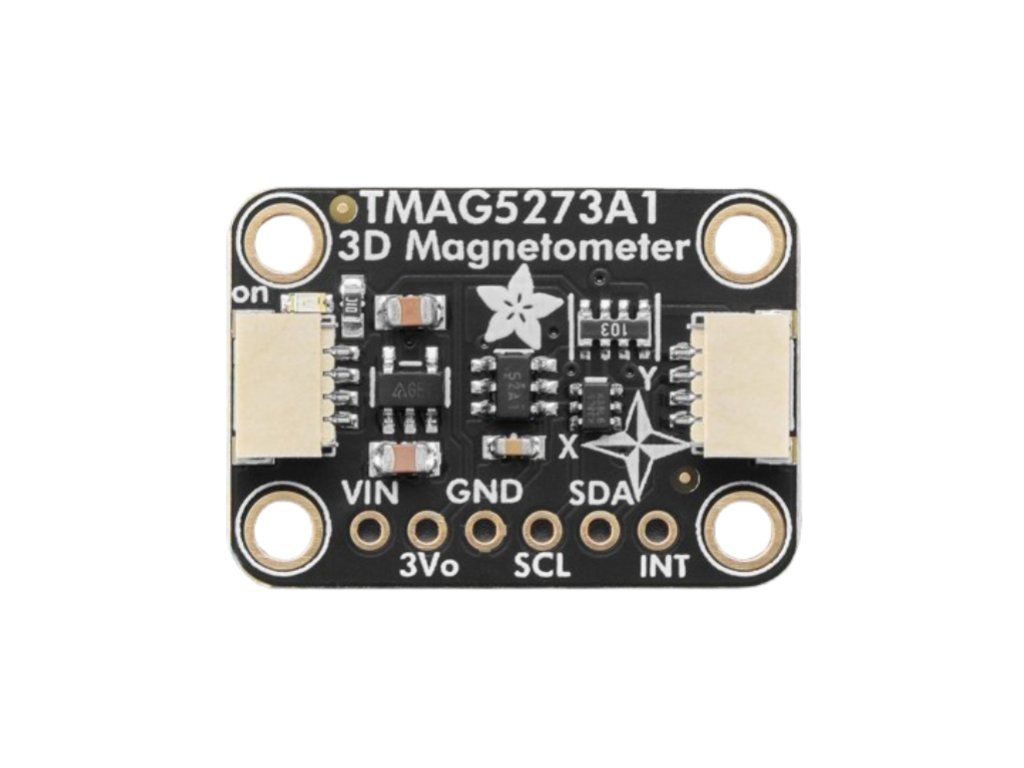

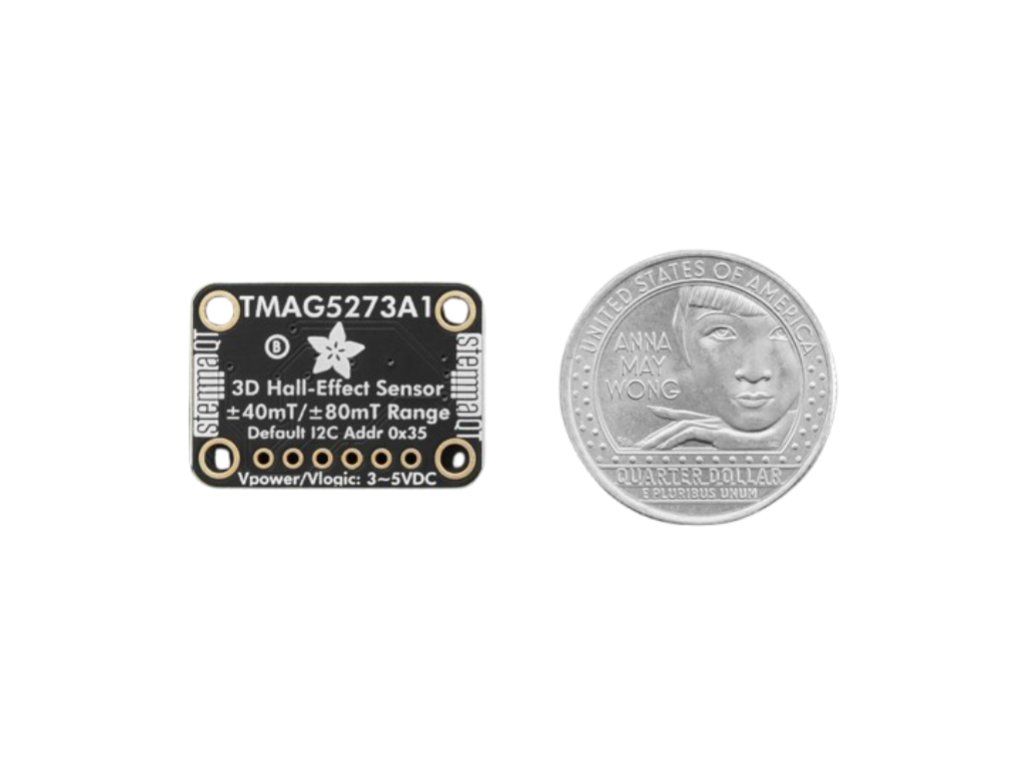

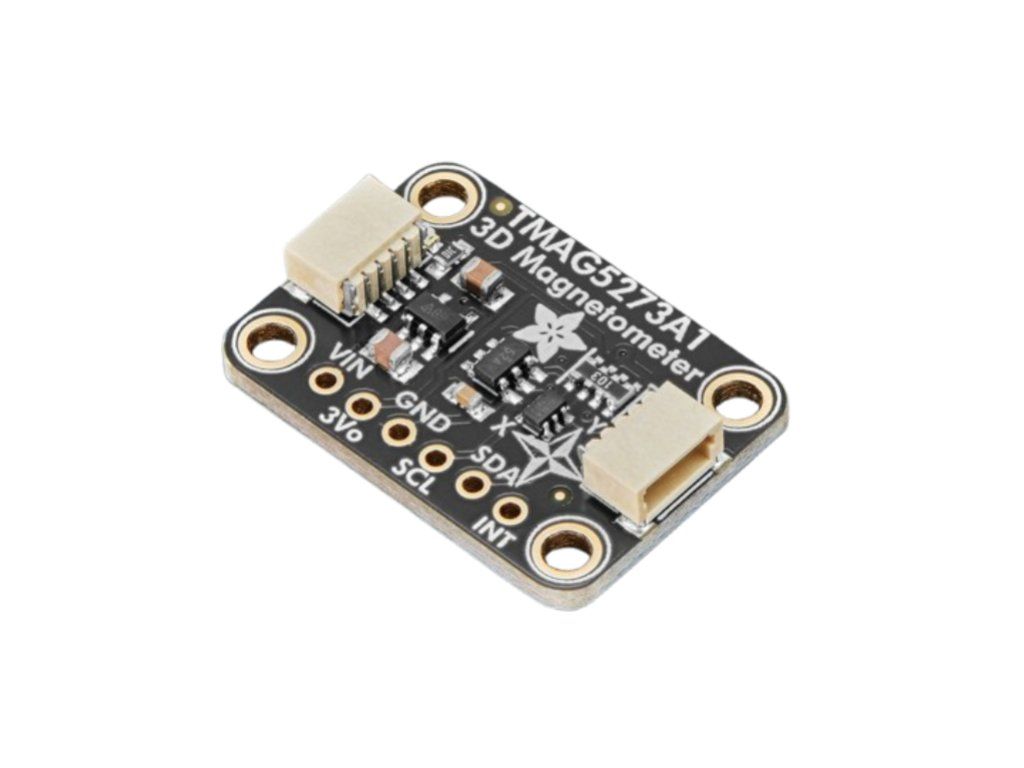

Adafruit TMAG5273 (A1) 3D Hall Effect Magnetometer Breakout - ±40mT, ±80mT - STEMMA QT

Adafruit TMAG5273 (A1) 3D Hallov magnetometer Breakout je nízkopríkonový lineárny 3D Hallov magnetometer určený pre širokú škálu priemyselných a osobných elektronických aplikácií. Integruje tri nezávislé Hallove magnetometre v osiach X, Y a Z pre plnú 3D detekciu orientácie. Vstavaný 12-bitový ADC dokáže čítať signál z každej osi cez I2C, má dokonca zabudovaný teplomer na základné meranie teploty!

Integrovaný systém na výpočet uhlov (CORDIC) poskytuje kompletné informácie o uhlovej polohe v rozsahu 360° pre merania uhlov na osi aj mimo osi. Výpočet uhla sa vykonáva pomocou dvoch používateľom zvolených magnetických osí cez I2C. TMAG má tiež funkciu magnetického zosilnenia a korekcie ofsetu – upozorňujeme, že hodnoty budete musieť spravovať a zapísať ich do čipu pri spustení.

3D Hallove senzory sú skvelé na snímanie rotácie alebo pohybu blízkeho objektu s magnetom zabudovaným vo vnútri: často sa používajú pre magnetické rotačné enkodéry alebo joysticky, ktoré nemajú mechanické spínače, a preto sú spoľahlivejšie a nezlyhávajú opotrebovaním.

Tento senzor sa dodáva v dvoch variantoch, typ A1 má rozsah ±40mT / ±80mT (môžete si vybrať ktorýkoľvek z rozsahov) a A2 má širší rozsah ±133mT / ±266mT. Oba používajú úplne rovnaký firmvér a rozloženie pinov - firmvér, ktorý sme napísali, dokáže zistiť, ktorý z nich je zapojený, a podľa potreby automaticky upraviť hodnoty. Nie je to skvelý senzor na meranie magnetického poľa Zeme, oveľa lepší pre magnety železitého alebo vzácneho typu.

Aby sme vám uľahčili život a umožnili vám sústrediť sa na svoju dôležitú prácu, umiestnili sme TMAG5723 na rozbočovaciu dosku plošných spojov spolu s podpornými obvodmi, aby ste mohli tento malý zázrak používať s logickými úrovňami 3,3 V (Feather/Raspberry Pi) alebo 5 V (Arduino/Metro328). Navyše, keďže komunikuje cez I2C, môžete ho jednoducho pripojiť dvoma vodičmi (plus napájanie a uzemnenie!). Dokonca sme pridali aj  konektory STEMMA QT  kompatibilné so SparkFun qwiic  pre zbernicu I2C, takže  ho ani nemusíte spájkovať!  Stačí ho pripojiť k vášmu obľúbenému mikrokontroléru a môžete použiť naše  ovládače CircuitPython/Python alebo Arduino na jednoduché prepojenie s TMAG  a čo najskôr získať magnetické merania.

Je kompletne zostavený a otestovaný. Dodáva sa s malým 0,1" štandardným konektorom pre prípad, že by ste ho chceli použiť s nepájivou doskou alebo perforovanou doskou. Štyri 2,5 mm (0,1") montážne otvory pre jednoduché pripevnenie.
