Adafruit VCNL4030 Proximity and Lux Sensor - STEMMA QT / Qwiic

VCNL4030 je praktický senzor typu dva v jednom so senzorom priblíženia, ktorý pracuje od 0 do 300 mm (približne 12 palcov), a senzorom svetla s rozsahom od 0,004 do 16 768 luxov .

Všetci sme si tým prešli. Tá vec je  blízko  , ale  ako blízko?  Keď potrebujete zmerať malú vzdialenosť s primeranou presnosťou, napríklad približnú výšku obzvlášť pokojného čmeliaka, senzor priblíženia VCNL4030 od spoločnosti Vishay to dokáže za vás. Ak by ste náhodou zároveň potrebovali zmerať aj množstvo svetla, možno aby včela vedela, či je čas ísť spať, máte šťastie! VCNL4030 to tiež dokáže (čmeliak nie je súčasťou balenia, skúsili sme ho vložiť do antistatického vrecka, ale začal hrozivo bzučať).

V sérii VCNL4xxx je pomerne veľa čipov s rôznymi rozsahmi a cenami. Hoci senzory vyzerajú a znejú podobne, firmvér pre tieto čipy nie je identický, takže nemôžete vymeniť VCNL4030 za VCNL4040 alebo iné bez prekompilácie s príslušnými knižnicami!

VCNL4030 má peknú sadu konfiguračných ovládačov, ktoré vám umožňujú upraviť senzor priblíženia (PS) aj svetelný senzor (ALS) – napríklad integračný čas, dynamický rozsah a citlivosť. Vyššie integračné časy znamenajú pomalšiu konverziu, ale môžete presnejšie merať slabšie svetlo. Naopak, kratšie časy znamenajú rýchlejšiu konverziu a umožňujú merať jasnejšie svetlá bez presýtenia senzora. Pre priblíženie môžete tiež nastaviť pracovný cyklus a prúd vstavanej infračervenej LED diódy. To vám umožňuje podľa potreby vyvážiť rýchlosť konverzie, rozsah merania, presnosť a spotrebu energie.

Aby sme vám uľahčili život a umožnili vám sústrediť sa na svoju dôležitú prácu, umiestnili sme VCNL4030 na rozbočovač PCB spolu s podpornými obvodmi, aby ste mohli tento malý zázrak používať s logickými úrovňami 3,3 V (Feather/Raspberry Pi) alebo 5 V (Arduino/Metro328). Navyše, keďže komunikuje cez I2C, môžete ho jednoducho pripojiť dvoma vodičmi (plus napájanie a zem!). Dokonca sme pridali aj  konektory STEMMA QT  kompatibilné so SparkFun qwiic  pre zbernicu I2C, takže  ho ani nemusíte spájkovať! Stačí ho pripojiť k vášmu obľúbenému mikrokontroléru a môžete použiť naše ovládače CircuitPython/Python alebo Arduino na jednoduché prepojenie s VCNL4030 a rýchle odhadnutie vzdialenosti!  Kábel QT nie je súčasťou balenia , ale v obchode máme rôzne možnosti.

The VCNL4030 is a handy two-in-one sensor, with a proximity sensor that works from 0 to 300mm (about 12 inches) and light sensor with range of 0.004 to 16,768 lux.

We've all been there. That thing is close but how close? When you need to measure a small distance with reasonable accuracy, such as the rough height of particularly calm bumble bee, the VCNL4030 Proximity Sensor from Vishay can do that for you. If perchance you also needed to measure the amount of light at the same time, perhaps to let the bee to know if it's time for bed, you're in luck! The VCNL4030 can do that too (bumble bee not included, we tried putting it in the anti-static bag but it started buzzing in a threatening manner)

Note there's quite a few chips in the VCNL4xxx series, with varying ranges and prices. While the sensors look and sound similar, the firmware for these chips is not identical, so you cannot swap the VCNL4030 for VCNL4040 or others without recompiling with the respective libraries!

The VCNL4030 has a nice set of configuration knobs that let you tweak both the proximity sensor (PS) and light sensor (ALS) - for example integration time, dynamic range and sensitivity. Higher integration times mean slower conversion but you can measure dimmer light more precisely. Conversely shorter times mean fast conversion, and can measure brighter lights without oversaturating the sensor. For proximity you can also set up the duty cycle and built-in IR LED current. This lets you balance conversion speed, measurement range, precision and power usage as necessary.

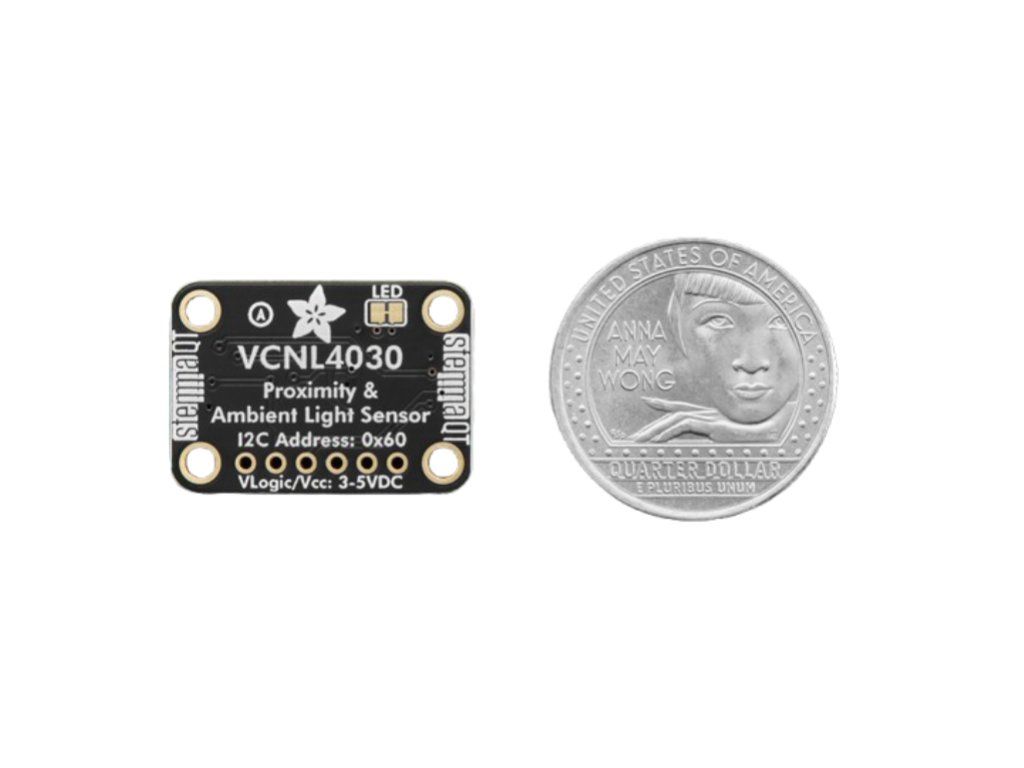

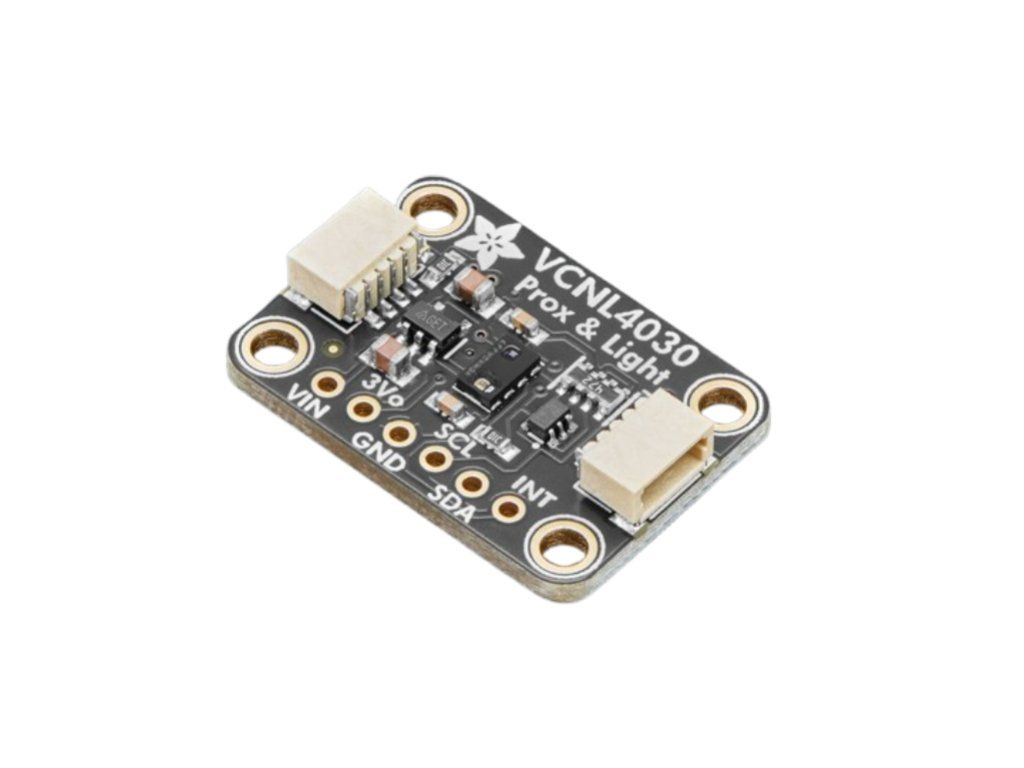

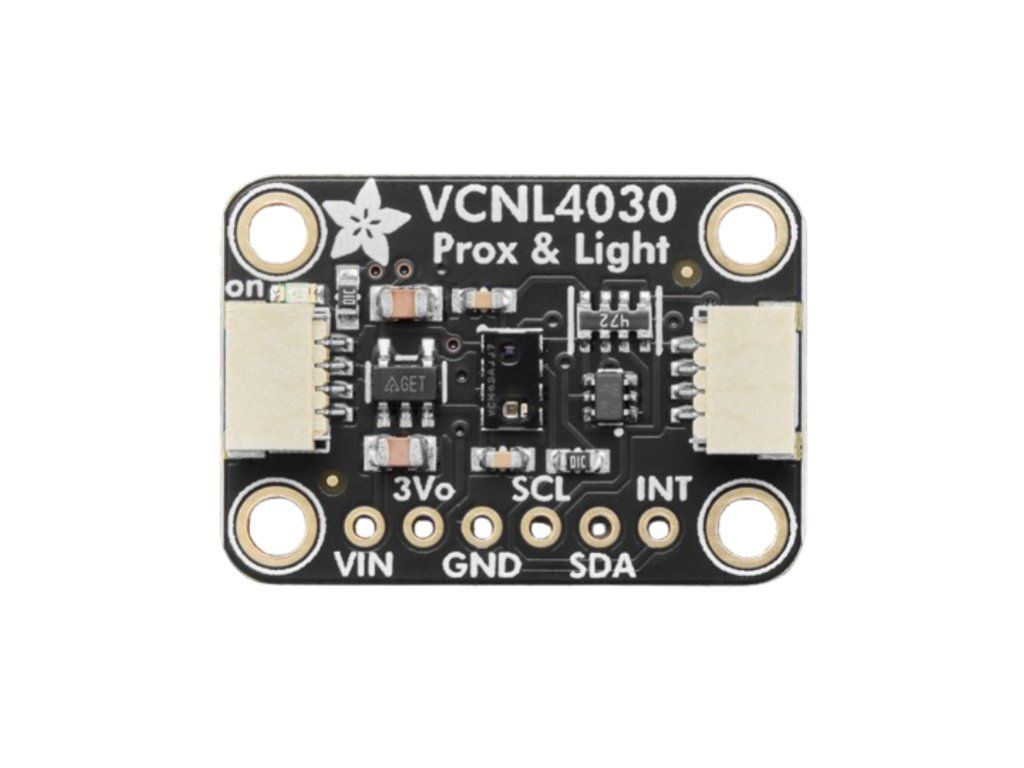

To make life easier so you can focus on your important work, we've taken the VCNL4030 and put it onto a breakout PCB along with support circuitry to let you use this little wonder with 3.3V (Feather/Raspberry Pi) or 5V (Arduino/ Metro328) logic levels. Additionally since it speaks I2C you can easily connect it up with two wires (plus power and ground!).  We've even included SparkFun qwiic compatible STEMMA QT connectors for the I2C bus so you don't even need to solder! Just wire up to your favorite micro and you can use our CircuitPython/Python or Arduino drivers to easily interface with the VCNL4030 and make approximate approximations of proximity in no time! QT Cable is not included, but we have a variety in the shop.
