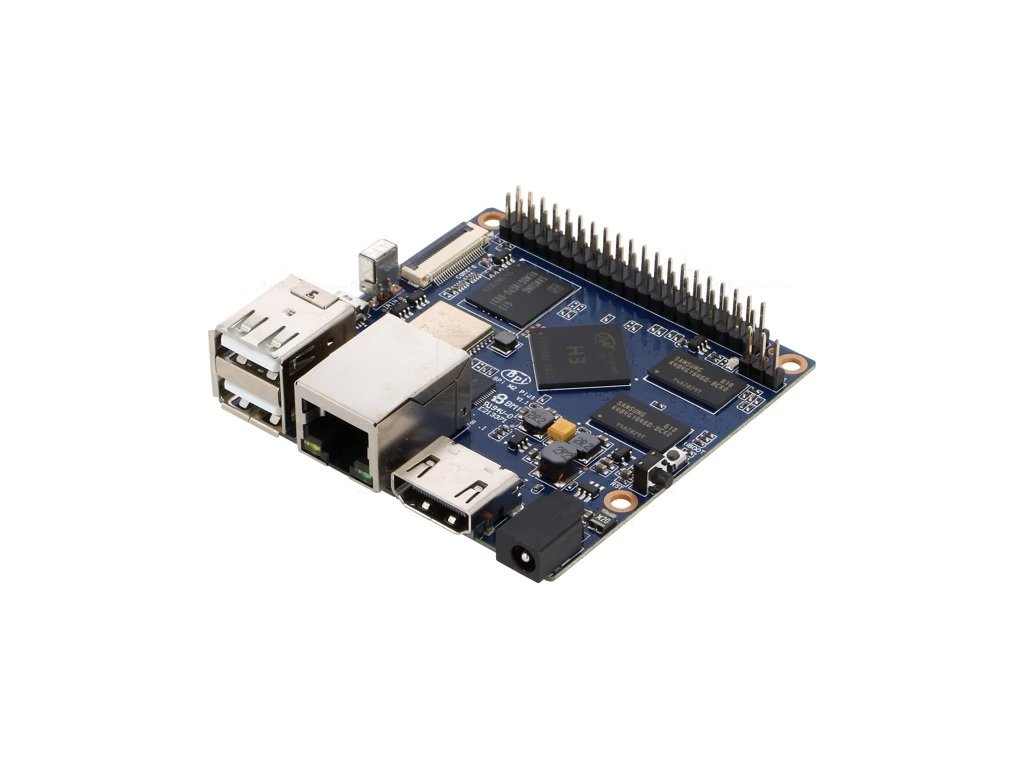

Banana Pi BPI-M2+

BANANA Pi BPI-M2+

Banana PI BPI-M2+ je open source hardvérová platforma, na doske je  použitý čip Alliwnner H3 (voliteľný čip H2+ a čip H5). a mini veľkosť iba 65 mm * 65 mm,

Hardvér PBI-M2: 1Ghz ARM7 štvorjadrový procesor, 1GB DDR3 SDRAM, 8G eMMC flash na doske a SDIO wifi&BT 4.0  na doske.Gigabitový ethrnet.

Séria BPI-M2+ používa Android, Debian linux, Ubuntu linux,  Raspberry Pi a ďalšie . Banana PI, dá sa použiť aj na hry , podporuje výstup videa s vysokým rozlíšením 1080P a podporu 4K, GPIO kompatibilné s Raspberry Pi B+.

Banana Pi BPI-M2+ nepodporuje sata port, takže pre hardisk musíte použiť USB

Kľúčové vlastnosti :
Allwinner H3 štvorjadrový 1,2 GHz Cortex-A7 (možnosť H2+ H5).
1 GB DDR3
8 GB eMMC na doske
HDMI výstup
WiFi a BlueTooth na palube
Ethernetový port 10/100/1000 Mbps
Rozhranie kamery CSI

Užitočné odkazy :

• Quick Start Banana pi SBC
• Getting Start with M2P

Hardvérová špecifikácia Banana Pi M2+ (Plus) :
CPU H3 Štvorjadrový Cortex-A7 H.265/HEVC 4K
GPU Mali400MP2 GPU @ 600 MHz, podporuje OpenGL ES 2.0
Pamäť 1GB DDR3 (zdieľaná s GPU)
Flash 8GB eMMC flash na doske
Sieť 10/100/1000 Ethernet
WIFI&BT SDIO AP6212 pre Wifi &BT 4.0 (možnosť AP6181 AP6335)
Video vstup Vstupný konektor CSI Kamera:1 podporuje 8-bitové rozhranie snímača YUV422 CMOS,2 podporuje protokol CCIR656 pre NTSC a PAL, 3 podporuje snímač SM pixelov, 4 podporuje riešenie snímania videa až do 1080p@30fps
Video výstupy Podporuje výstup HDMI s HDCP, podporuje HDMI CEC, podporuje funkciu HDMI 30, integrované CVBS, podporuje súčasný výstup HDMI a CVBS
Audio výstupy HDMI
Napájanie 5V/2A DC vstup môže napájať, ale USB OTG vstup nedodáva energiu
Porty USB 2.0 dva USB 2.0 HOST, jeden USB 2.0 OTG
Hlavička GPIO 40 pinov, kompatibilná s Raspberry Pi B+
LED kontrolka napájania a kontrolka stavu
IR IR vstup na doske
OS Android, Ubuntu, Debian, Raspberry Pi Image
