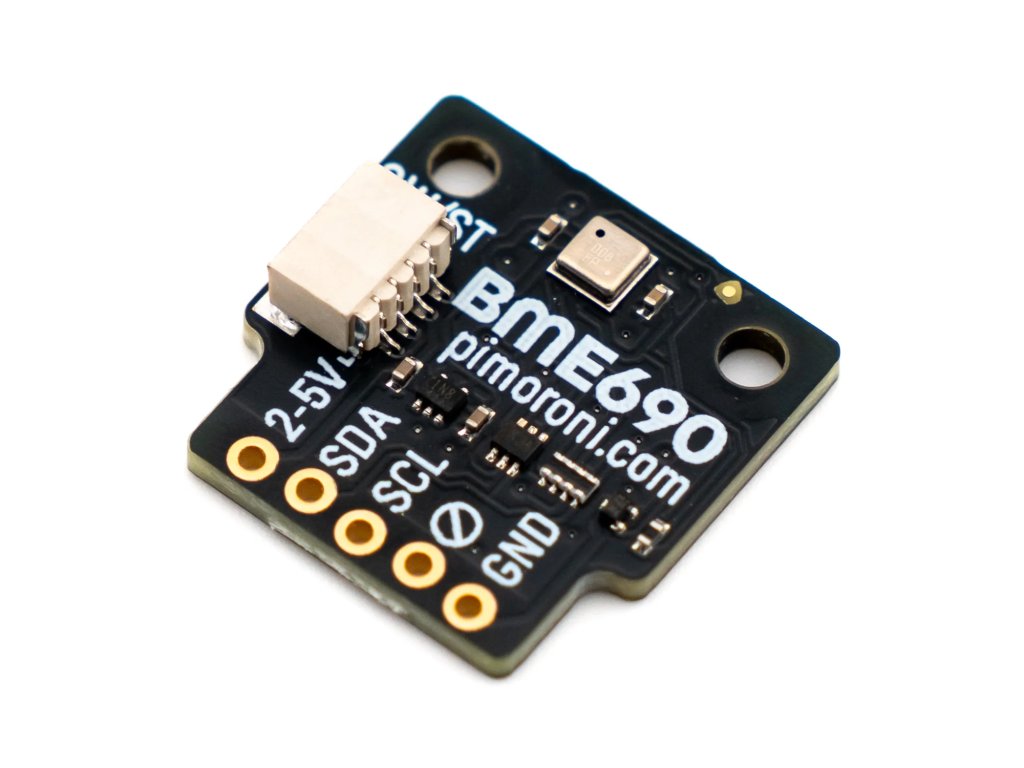

BME690 4-v-1 merač kvality ovzdušia

Tento superinteligentný senzor Bosch presne meria teplotu, tlak a vlhkosť. Má tiež funkciu skenera plynu vylepšenú umelou inteligenciou.

Rovnako ako predchádzajúce senzory série BME6XX, aj tento vysoko kvalitný senzor možno použiť na monitorovanie každého aspektu vášho prostredia a vykonávať vysoko presné merania teploty, tlaku a vlhkosti .

Taktiež obsahuje funkciu skenera plynu s rozšírenými meraniami, ktorá reaguje na zmeny v prchavých organických zlúčeninách (VOC), prchavých zlúčeninách síry (VSC) a prítomnosti oxidu uhoľnatého a vodíka, aby poskytla všeobecnú mieru kvality vnútorného alebo vonkajšieho ovzdušia. Pomocou softvéru od spoločnosti Bosch môžete ďalej analyzovať namerané hodnoty plynu a trénovať algoritmy tak, aby vyvodzovali závery o špecifických ukazovateľoch kvality ovzdušia vrátane pravdepodobnosti rastu baktérií a prítomnosti iných organických kontaminantov. Vylepšenia

Medzi vylepšenia oproti predchádzajúcemu senzoru BME688 patrí nižšia spotreba energie a zvýšená robustnosť vo vlhkom prostredí .

Chcete získať predstavu o tom, či je vo vašej spálni, dielni alebo na pracovisku dostatočné vetranie? Nastavte si BME690 na Raspberry Pi Zero W alebo Pico W a nechajte ho zaznamenávať hodnoty senzorov do súboru alebo ich odoslať do vášho obľúbeného softvéru pre domácu automatizáciu alebo webovej služby, ako je  adafruit.io.

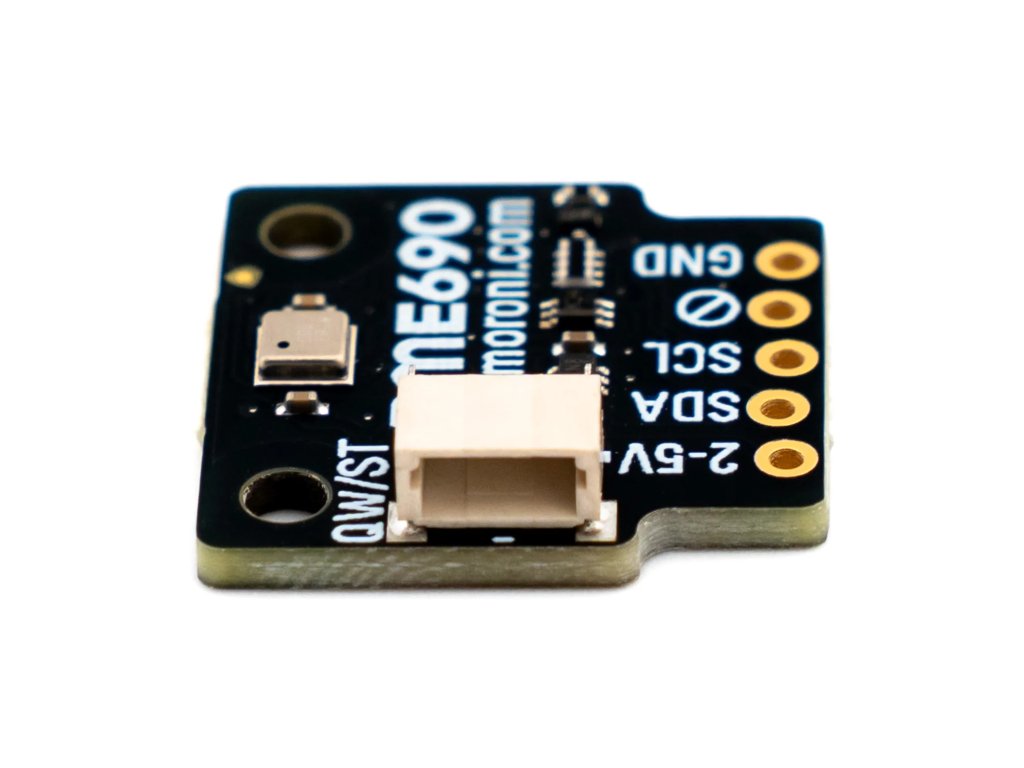

Táto rozbočovacia zásuvka je kompatibilná s naším  systémom Breakout Garden  , kde je používanie rozbočovacích zásuviek rovnako jednoduché - stačí ju vložiť do jedného zo slotov a začať rozvíjať svoj projekt, tvoriť a kódovať.  Je  tiež  kompatibilná s Qw/ST, čo znamená, že ju možno zapojiť do  mikrokontroléra alebo HAT s konektorom Qwiic alebo STEMMA QT pomocou praktického kábla .

Funkcie

• Bosch BME690 4-v-1 environmentálny senzor s umelou inteligenciou ( technický list )
• Rozhranie I2C s výberom adresy cez ADDR s možnosťou strihania (0x76 alebo 0x77)
• Konektor Qwiic/STEMMA QT
• Kompatibilné s 3,3 V alebo 5 V
• Ochrana proti prepólovaniu (na konektore Breakout Garden)

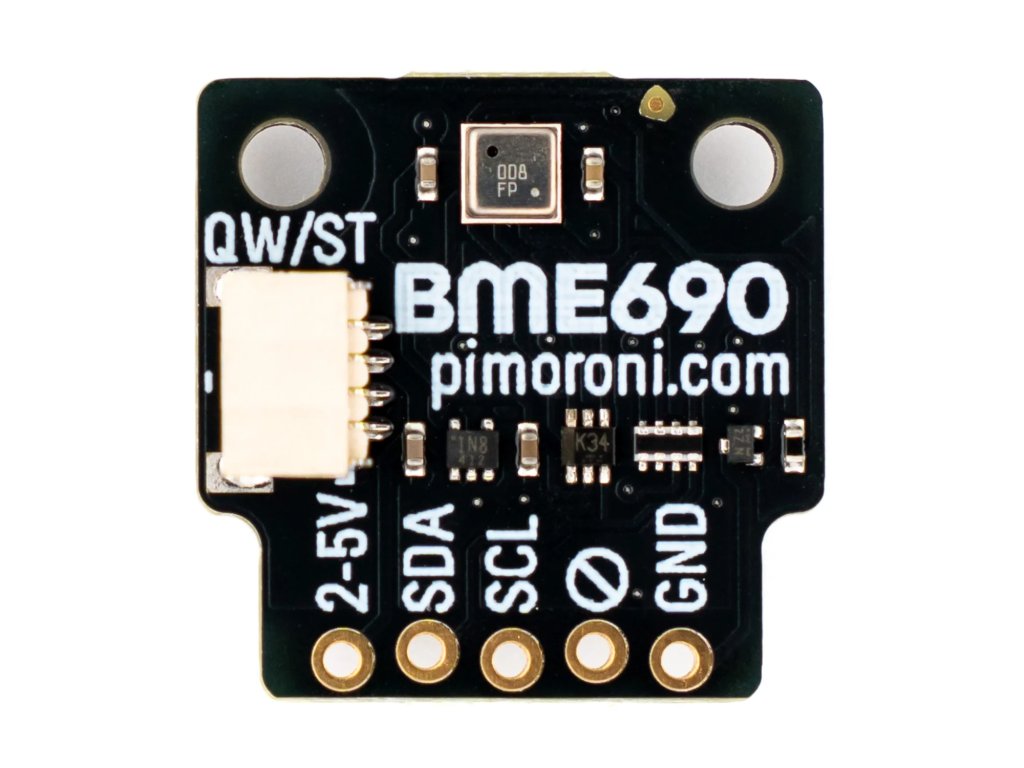

• Rozloženie pinov kompatibilné s Raspberry Pi (piny 1, 3, 5, 7, 9)
• Kompatibilné s Raspberry Pi ( knižnica Pythonu )
• Kompatibilné s Raspberry Pi Pico/RP2040/RP2350 ( knižnice C++/MicroPython )

Súprava obsahuje

• Prelom BME690
• 1x5-pinový konektor
• 1x5 pravouhlá zásuvková lišta

Túto rozbočovaciu dosku sme navrhli tak, aby ste mohli prispájkovať kus pravouhlého päticového konektora a zapojiť ho priamo na 5 pinov vľavo dole na GPIO konektore vášho Raspberry Pi (piny 1, 3, 5, 7, 9). Pravouhlý konektor má tiež výhodu v umiestnení rozbočovača ďalej od procesora Raspberry Pi, čím sa minimalizuje vyžarované teplo.

Softvér

Spoločnosť Bosch poskytuje pre tento senzor knižnicu jazyka C a tiež desktopové nástroje na ďalšiu analýzu údajov zo senzora.

• Knižnica Bosch C
• Softvér Bosch BME688 a BME690

Taktiež poskytujeme knižnicu Pythonu pre použitie s počítačmi Raspberry Pi.

• knižnica Pythonu

Túto rozbočovačku môžete použiť aj s Raspberry Pi Pico a inými mikrokontrolérmi s procesormi RP2040 a RP2350 pomocou jazyka C++ alebo jednej z našich vlastných zostáv v MicroPython .

• Stiahnite si MicroPython pre dosky RP2040
• Stiahnite si MicroPython pre dosky RP2350
• Príklad MicroPythonu

Zdroje

• Schéma

Poznámky

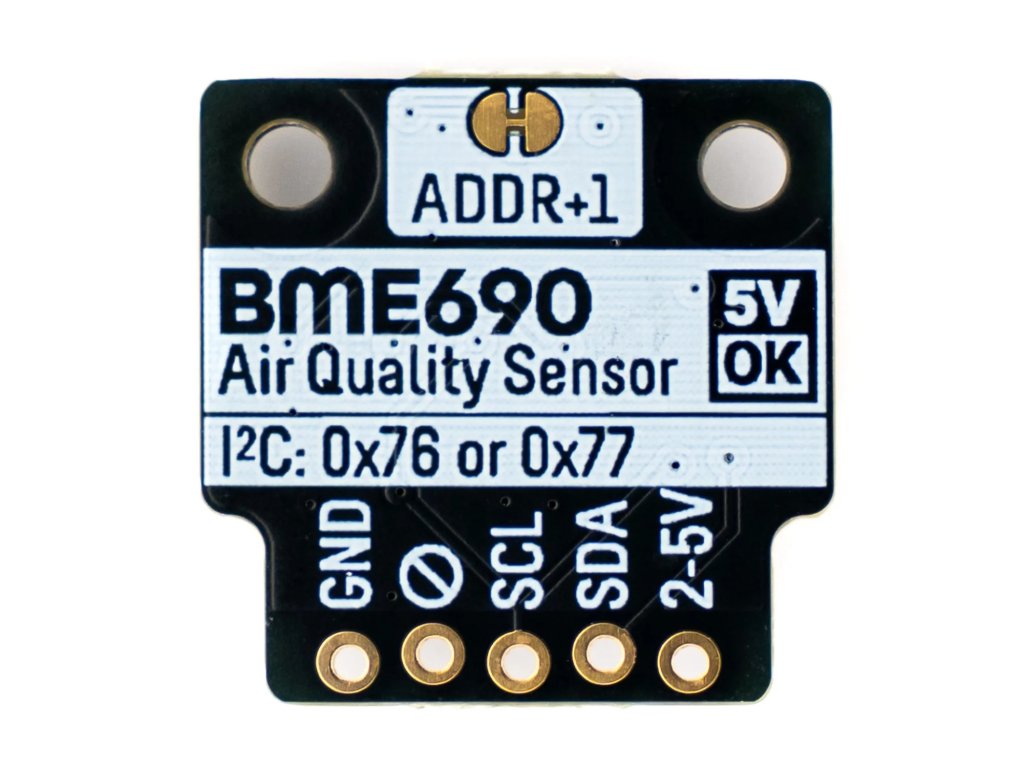

• Vodič na zadnej strane dosky označený ADDR je možné prerezať, aby sa zmenila adresa I2C z predvolenej hodnoty 0x76 na 0x77, čo znamená, že môžete súčasne používať až dva senzory.
• Rozbočovacie rozbočovače BME280, BMP280 a BME6XX zdieľajú rovnaké I2C adresy, takže ak používate dva naraz, budete musieť zmeniť I2C adresu na jednom z nich pomocou spájkovacieho mostíka alebo rezateľných vodičov.
• Rozmery: približne 19 mm x 19 mm x 5 mm (D x Š x V, vrátane konektora)
