Hlavný obvod stavebnice a dekadický čítací obvod sú riadené hodinovým signálom, ktorý je generovaný NE555 zapojeným ako samokmitajúci multivibrátor. Napájanie prechádza cez rezistory R2, R3 a R4, ktoré nabíjajú kondenzátor C1.

Keď sa C1 začne nabíjať, pin 2 obvodu NE555 zostáva v nízkej úrovni, takže výstupný pin 3 je v stave vysokej úrovne. Keď sa kondenzátor C1 cez R2, R3 a R4 nabije na 2/3 napájacieho napätia, výstupný pin 3 sa prepne z vysokej úrovne na nízku.

Vnútorný vybíjací tranzistor obvodu NE555 sa aktivuje a kondenzátor C1 sa vybíja cez rezistory R4 a R3. Pin 7 obvodu NE555 zostáva vodivý, až kým napätie na kondenzátore C1 neklesne pod 1/3 napájacieho napätia. Následne sa úroveň na pine 3 prepne z nízkej na vysokú a kondenzátor C1 sa začne znovu nabíjať.

Tento proces sa neustále opakuje a vytvára osciláciu.

Čas nabíjania je: 0,695 × (R2 + R3 + R4) × C1
Čas vybíjania je: 0,695 × (R3 + R4) × C1

Rezystor R4 je nastaviteľný a slúži na reguláciu výstupnej frekvencie oscilátora.

Generovaný hodinový signál je nepretržite privádzaný na pin 14 obvodu CD4017. Výstupy CD4017 (piny 0 až 10) sú pripojené k 10 LED diódám. Keď CD4017 postupne prepína svoje výstupy do vysokej úrovne v rytme hodinového signálu, diódy D1 až D10 sa rozsvietia postupne, čím vzniká efekt tečúceho svetla (water light effect).

Rýchlosť tohto svetelného efektu, teda rýchlosť „pretekania“ LED diód, je možné nastaviť pomocou rezistora (Potenciometra) R4.

Buďte prvý, kto napíše príspevok k tejto položke.

Len registrovaní používatelia môžu pridávať príspevky. Prosím prihláste sa alebo sa zaregistrujte.

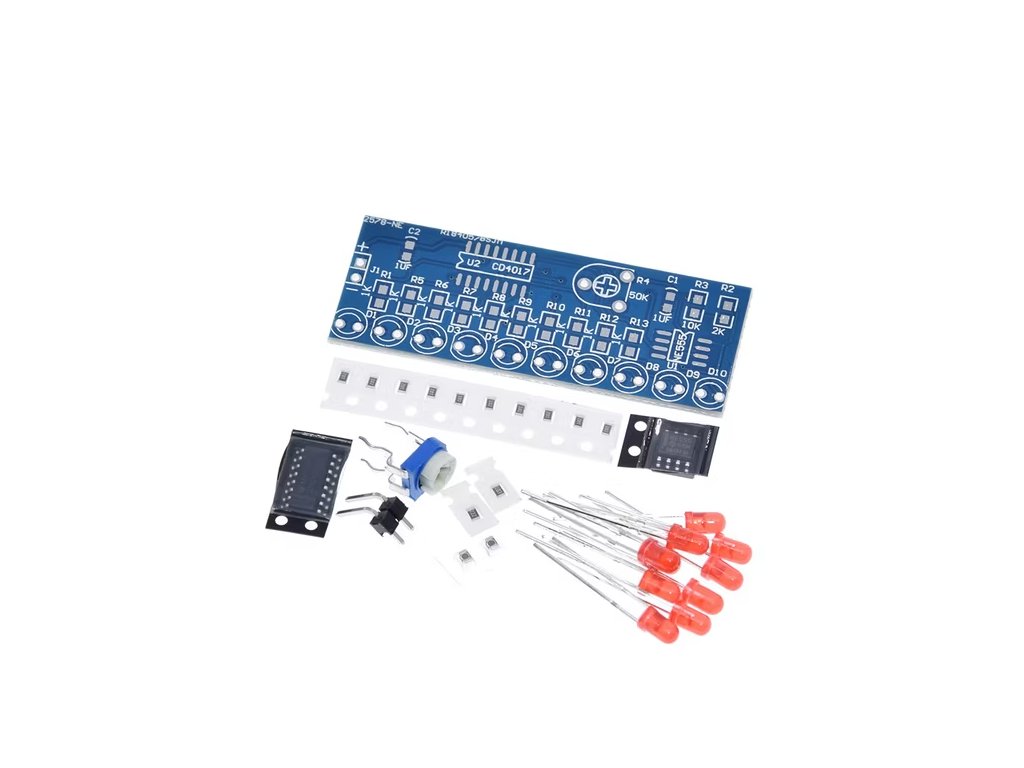

DIY súprava pretekajucého svetla NE555+CD4017
