Doska ovládača ESP32-S3 RGB Matrix, duálne integrované mikrofóny, podpora 2,4 GHz Wi-Fi a Bluetooth 5 (BLE), podpora hlasovej interakcie s umelou inteligenciou

Doska ovládača matice RGB ESP32-S3

240 MHz 32-bitový dvojjadrový procesor Xtensa LX7

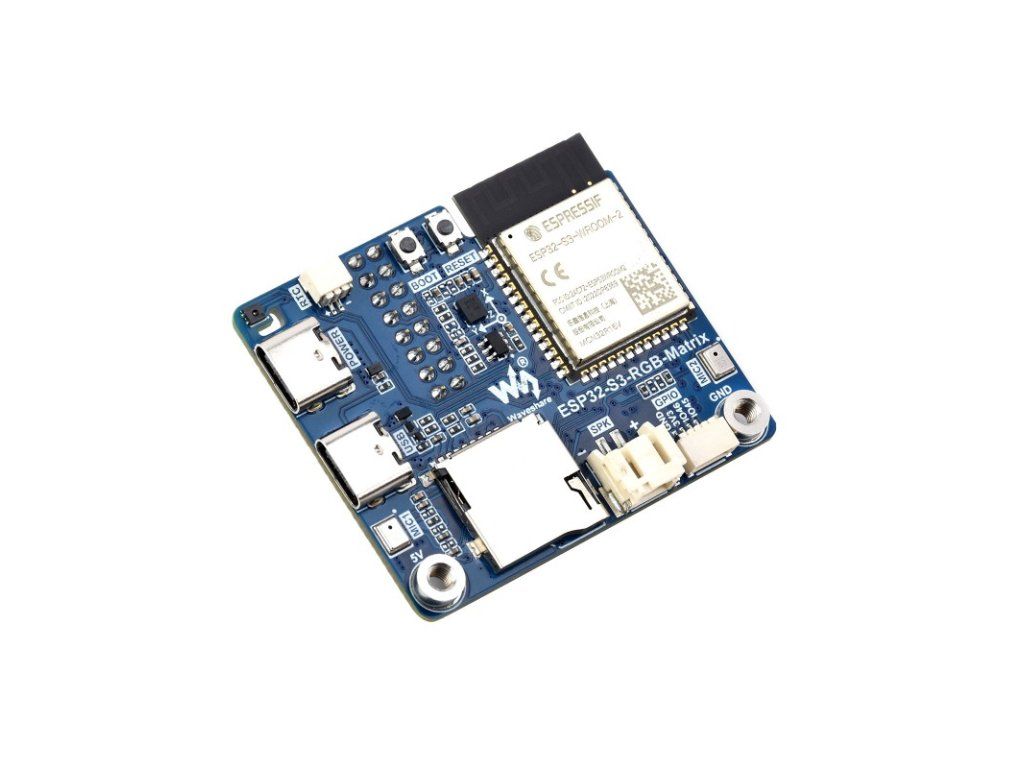

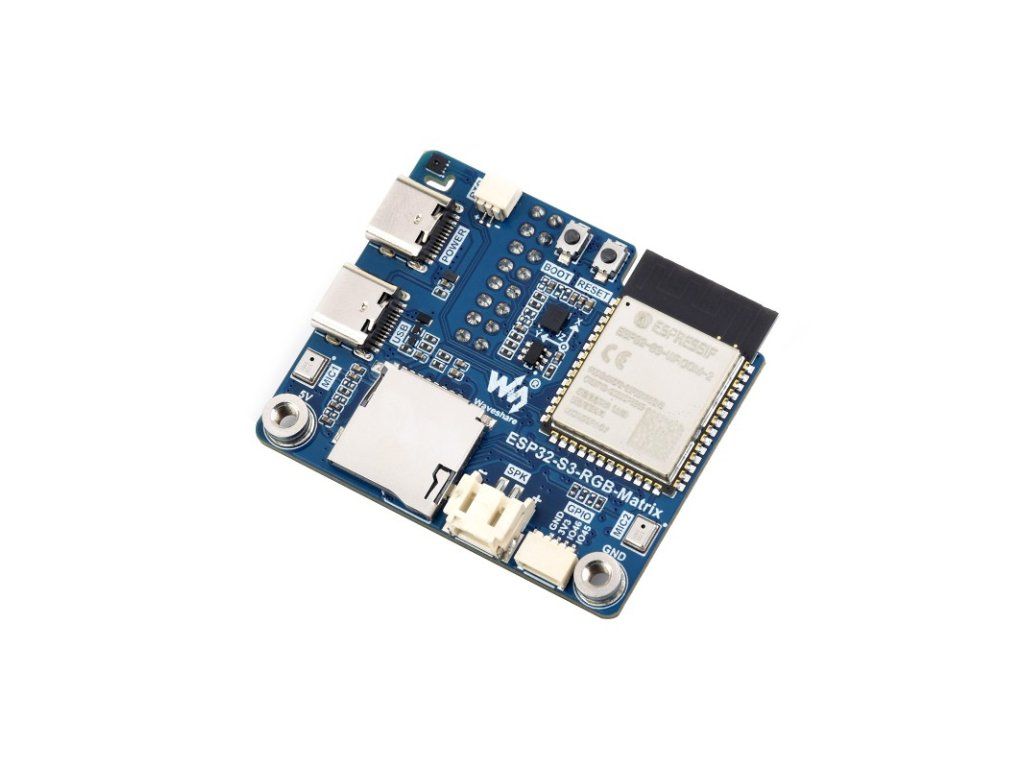

Vývojová doska ESP32-S3-RGB-Matrix, pohľad spredu

Vývojová doska ESP32-S3-RGB-Matrix, funkcie

Špecifikácie dosky

ESP32 -S3-RGB-Matrix je vysoko výkonná, vysoko integrovaná doska ovládača pre maticové LED panely navrhnutá spoločnosťou Waveshare. Je vhodná pre maticové RGB panely s rozhraním HUB75 a súvisiace vstavané aplikácie. Je založená na mikrokontroléri ESP32-S3 a integruje veľkokapacitnú flash pamäť, čip RTC, IMU, slot pre TF kartu, nízkonapäťový audio kodek, duálne mikrofóny atď. Poskytuje tiež rezervované rozhrania, ako sú USB, UART, I2C a GPIO, čo ponúka silnú škálovateľnosť a umožňuje používateľom rýchlo ju vyvíjať a integrovať do praktických aplikácií.

Vybavený 32-bitovým dvojjadrovým procesorom ESP32-S3-N32R16 Xtensa LX7 s hlavnou frekvenciou až 240 MHz
Podporuje 2,4 GHz Wi-Fi (802.11 b/g/n) a Bluetooth 5 (LE)
Vstavaná 512 KB statická RAM a 384 KB ROM, s integrovanou 32 MB flash pamäťou a 16 MB PSRAM
Kompatibilný s celou produktovou radou maticových panelov Waveshare LED RGB a umožňuje plynulé spúšťanie programov s grafickým rozhraním, ako napríklad LVGL
Integrovaný čip na potlačenie ozveny ES7210 pre lepší výkon spracovania hlasu
Integrovaný nízkoenergetický audio kodek ES8311 s podporou vysokokvalitného audio vstupu a výstupu
Vybavený duálnym mikrofónovým poľom pre zvukové algoritmy, ako je redukcia šumu a potlačenie ozveny, vhodný pre presné rozpoznávanie reči a aplikácie hlasového prebúdzania
Integrovaný reproduktorový konektor podporuje prehrávanie zvuku a je možné ho pripojiť priamo k reproduktoru
Integrovaná 6-osová IMU QMI8658 (3-osový akcelerometer a 3-osový gyroskop) na detekciu pohybu, gest atď.
Integrovaný snímač teploty a vlhkosti SHTC3 pre presné monitorovanie prostredia
Vstavaný slot pre TF kartu pre rozšírené ukladanie obrázkov, zvuku a rôznych typov súborov, čo uľahčuje čítanie a zápis údajov
Integrovaný čip PCF85063 RTC s rezervovaným konektorom SH1.0 pre batérie, ktorý umožňuje nepretržité meranie času aj pri výpadku napájania
Rezervovaný rozširujúci konektor GPIO pre rozšírenie periférií a vývoj vlastných funkcií, ktorý podporuje rôzne požiadavky aplikácií
Dizajn s duálnymi napájacími portami, ktorý podporuje stabilnú prevádzku až šiestich RGB maticových panelov s rozlíšením 64 × 64, s kaskádovou podporou pre rozsiahle zobrazovacie aplikácie
Integrovaný port USB typu C na napájanie, programovanie firmvéru a ladenie
Programovateľné tlačidlá RST a BOOT na doske pre jednoduchý vývoj vlastných funkcií

Špecifikácie produktu

Napätie napájania	5V
Maximálny menovitý prúd	10A
Podporované rozlíšenie	64 × 64, 64 × 32, 80 × 40, 96 × 48
Typ rozhrania	HUB75
Maximálne rozlíšenie (kaskádované)	6 × 64 × 64
Prevádzková teplota	-40℃ ~ +85℃
Rozmery	50 × 42 (mm)

Navrhnuté pre aplikácie AIoT

Poháňaný 32-bitovým dvojjadrovým procesorom Xtensa LX7 s frekvenciou až 240 MHz,
výkonnými výpočtovými schopnosťami s umelou inteligenciou a spoľahlivými bezpečnostnými funkciami
