Dvojpásmový LF/HF LoRa modul Core2021, založený na transceiveri LR2021, podporuje frekvenčné pásma Sub-GHz, 2,4 GHz a 1,5 ~ 2,5 GHz, nízkoenergetický a multiprotokolový IoT LoRaWAN modul

Dvojpásmový LoRa modul Core2021

Podporuje frekvenčné pásma Sub-GHz, 2,4 GHz a 1,5 ~ 2,5 GHz

Podporuje moduláciu FLRC s prenosovou rýchlosťou až 2,6 Mbps

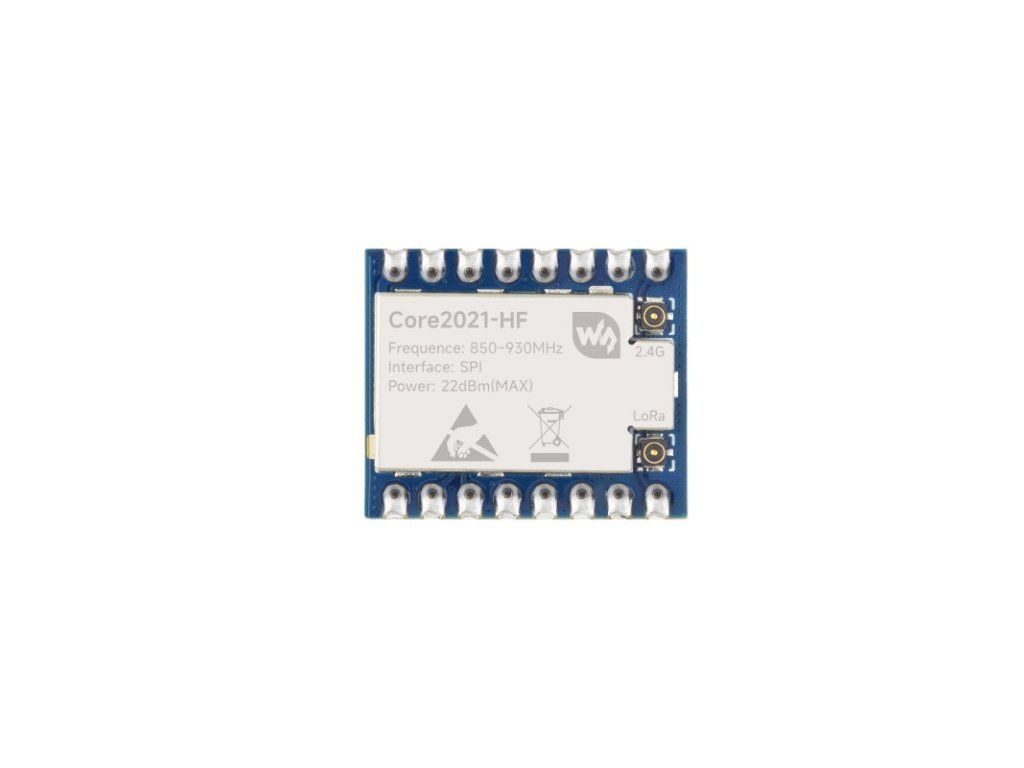

Dvojpásmový LoRa modul Core2021 LF/HF, pohľad spredu

Možnosti verzie

HF verzia, frekvencia 850 ~ 930 MHz

Platí pre Európu, Severnú Ameriku a Oceániu

Štandardná verzia Core2021-HF

Core2021-HF-M
s predspájkovanými pinmy

LF verzia, frekvencia 410 ~ 510 MHz

Platí pre Európu, Áziu

Štandardná verzia Core2021-LF

Core2021-LF-M
s predspájkovanými pinmy

* Pred objednaním si prosím vyberte frekvenčnú verziu podľa miestnych rádiokomunikačných predpisov.

Funkcie

Na základe štvrtej generácie viacpásmového transceivera LoRa LR2021
Podporuje pásmo Sub-GHz (410 ~ 510 MHz / 850 ~ 930 MHz), pásmo 2,4 GHz ISM a licencované pásma 1,5 ~ 2,5 GHz
Pripája sa ku cloudu prostredníctvom protokolu LoRa alebo LoRaWAN cez bránu, čo umožňuje nízkoenergetické rozsiahle siete (LPWAN)
Kompatibilné s viacerými protokolmi vrátane LoRa, FLRC, FSK, BLE a ZigBee
Komunikačné rozhranie SPI podporuje bežné platformy MCU pre bezproblémovú integráciu a migráciu
Vhodné pre aplikácie IoT, ako je priemyselná telemetria, inteligentná domácnosť, monitorovanie životného prostredia a diaľkový zber údajov
Dodáva sa s online vývojovými zdrojmi a manuálom (príklady pre ESP32 / Raspberry Pi / Arduino / STM32 / Raspberry Pi Pico)

Porovnanie produktov

Model	Core2021-XF	Core1121-XF	Core1262-XF
Podpora frekvencií	Sub-GHz pásmo (410 ~ 510 MHz alebo 850 ~ 930 MHz), pásmo 2,4 GHz ISM a licencované pásma 1,5 ~ 2,5 GHz		Sub-GHz (410 ~ 510 MHz alebo 850 ~ 930 MHz)
Modulácia	LoRa, FLRC, FSK, LR-FHSS, BLE, ZigBee	LoRa, (G)FSK, LR-FHSS	LoRa, (G)FSK
Podpora protokolu Sigfox	√	√	-
Šifrovací engine AES-128	-	√	√
Bezpečné úložisko kľúčov	-	√ (NwkKey, AppKey atď.)	-
Správa identifikátorov zariadení	-	√ (Spracovanie DevEUI / JoinEUI)	-
Súlad s bezpečnostnými predpismi LoRaWAN	√ (Celý proces: ukladanie, overovanie)		- (Iba základné šifrovanie)
Aplikačné scenáre	Globálne nasadenie, viacpásmové aplikácie, sledovanie majetku, audio komunikácia	Globálne nasadenie, viacpásmové aplikácie, sledovanie aktív, scenáre s vysokou úrovňou zabezpečenia	Klasická subGHz LoRa komunikácia

Špecifikácie produktu

Verzia	Core2021-HF	Core2021-LF
Špecifikácie RF
RF čip	LR2021
Frekvenčný rozsah	HF: 850 ~ 930 MHz	LF: 410 ~ 510 MHz
Frekvenčný rozsah	ISM pásmo 2,4 GHz, licencované pásma 1,5 ~ 2,5 GHz
Modulácia	LoRa, FLRC, FSK, BLE, ZigBee
Rýchlosť prenosu dát	LoRa: 0,091 Kb/s ~ 125 Kb/s FLRC: 0,13 Mb/s ~ 2,6 Mb/s FSK: 0,5 Kb/s ~ 2 Mb/s BLE: 125 kb/s / 500 kb/s / 1 Mb/s / 2 Mb/s
Vyžarujte energiu	-10dBm ~ 22dBm v pásme Sub-GHz -17dBm ~ 12dBm v pásme ISM
Citlivosť prijímača	-141,5 dBm v pásme Sub-GHz, SF=7, CR4_5, BWL=125 kHz -130,5 dBm v pásme ISM, SF=12, CR4_5, BWL=800 kHz -111 dBm pri FLRC, 260 kb/s -97 dBm pri BLE, 2 Mb/s
Typický rozsah	Pásmo subGHz: 5 km Pásmo ISM: 2 km
Faktor rozptylu	SF5 ~ SF12
Elektrické charakteristiky
Prevádzkové napätie	3,3 V (maximálne 3,7 V)
Logické napätie	3,3 V (pre ostatné logické úrovne je potrebný prevodník úrovní)
Spotreba energie modulu	Pásmo subGHz: vysielací prúd: 105 mA pri 22 dBm, prijímací prúd: 5,8 mA pri 125 kHz
Spotreba energie modulu	ISM pásmo: vysielací prúd: 23 mA pri 12 dBm, prijímací prúd: 6,4 mA pri 125 kHz
Hardvérové špecifikácie
Komunikačná zbernica	SPI
Kryštálový oscilátor	XTAL 32MHz

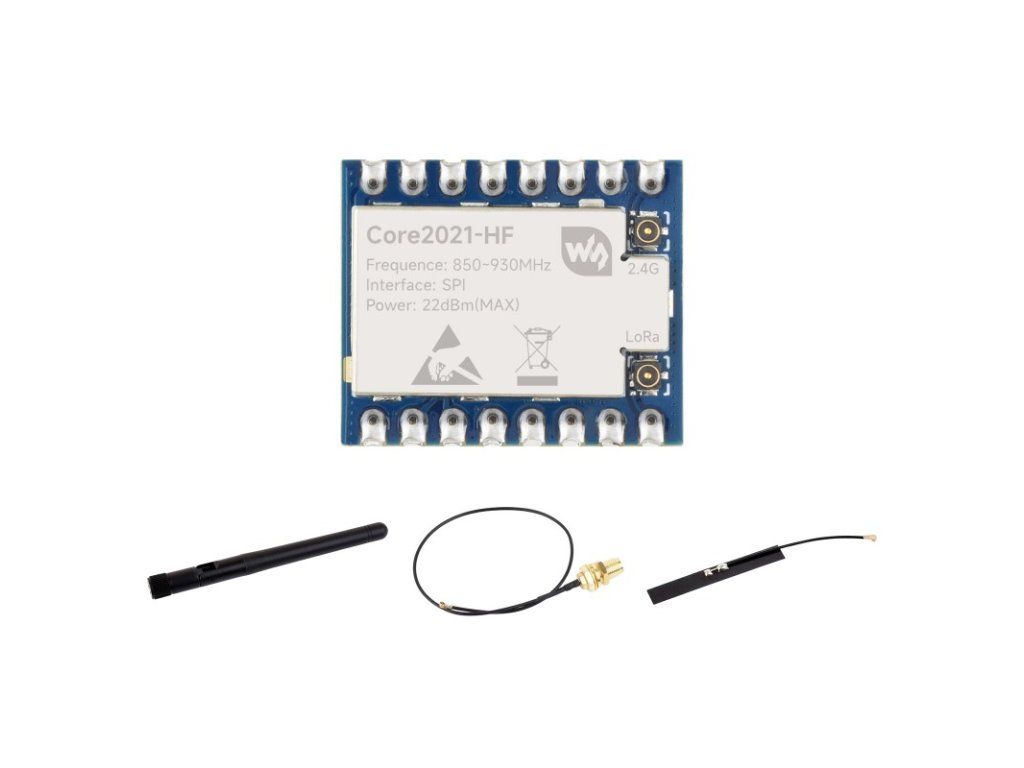

Rozhranie antény	Konektor IPEX-4 a krycí otvor (vyžaduje sa dodatočná operácia)
Ochrana antény	Ochrana TVS
Prevádzková teplota	-40℃ ~ 85℃
Konektor	skosená hrana / spájkovacie otvory, rozstup 2,54 mm
Rozmery	19,00 × 22,00 mm

Príklad aplikácie

Priemyselné prostredie, inteligentná domácnosť a zber dát...

Silná komunikačná kompatibilita

LR2021 dokáže komunikovať s radmi LR1121, SX126X, SX127X a SX128X, pričom si po aktualizáciách zachováva spätnú kompatibilitu s existujúcimi produktmi LoRa a poskytuje vyššiu energetickú účinnosť a dlhšiu prenosovú vzdialenosť.

Dvojpásmový LoRa modul Core2021 LF/HF so silnou komunikačnou kompatibilitou

Duálna modulácia rozprestretého spektra pre zložité prostredia

LR2021 integruje technológie LoRa Chirp Spread Spectrum a Long Range – Frequency Hopping Spread Spectrum, podporuje pásmo Sub-GHz, pásmo 2,4 GHz ISM a licencované trojpásmové pokrytie 1,5 ~ 2,5 GHz, čo umožňuje komunikáciu v rámci pozemného aj satelitného IoT. Je vhodný pre aplikácie v priemyselných, poľnohospodárskych, inteligentných mestách a satelitných IoT scenároch.
