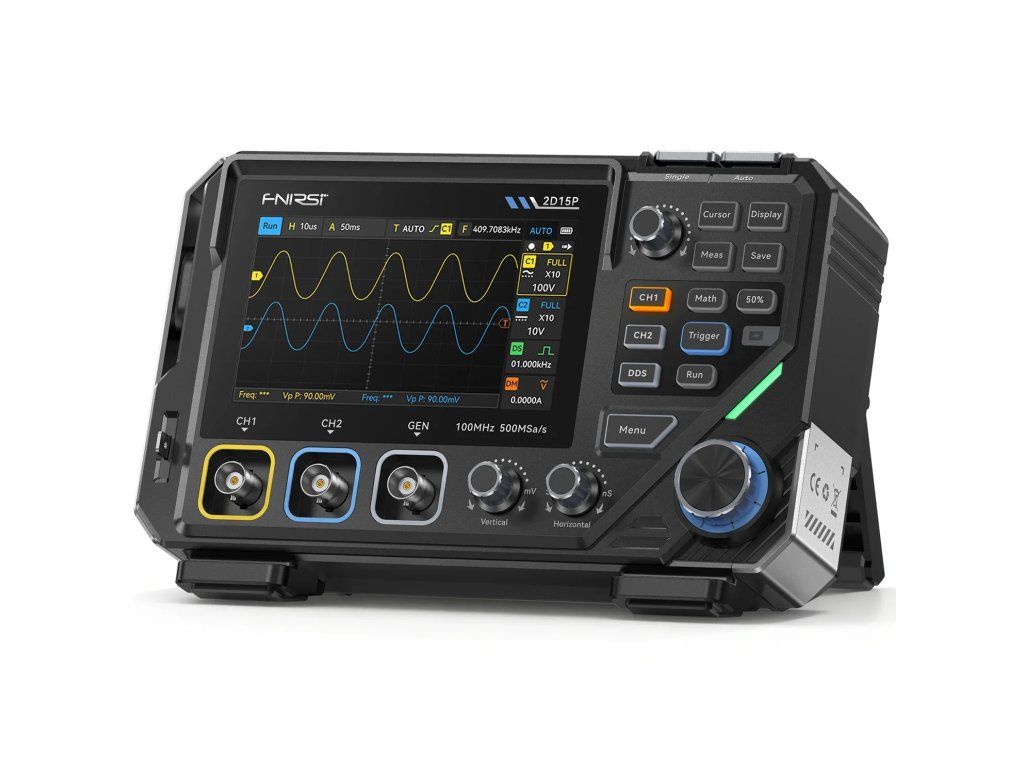

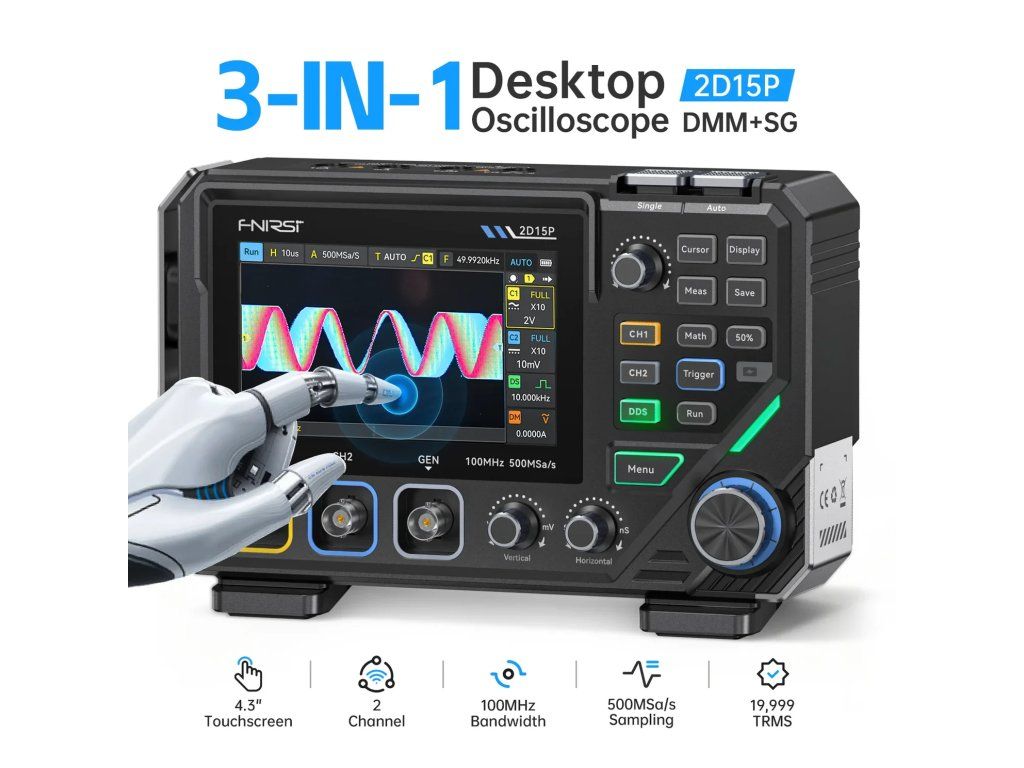

FNIRSI 2D15P kombinuje fyzické tlačidlá so 4,3-palcovou kapacitnou dotykovou obrazovkou. Ponúka vzorkovanie 500 MSa/s, šírku pásma pre jeden kanál 100 MHz (dvojkanálový 50 MHz) a hĺbku pamäte 10K–1M. Medzi funkcie patrí 128-úrovňový displej v odtieňoch sivej, zachytávanie priebehu s rýchlosťou 1200 fps, matematické funkcie, 18 automatických meraní, generátor priebehu s frekvenciou 10 MHz a multimeter True RMS s 19 999 čítaniami, ktorý podporuje testy napätia, prúdu, odporu, kapacity, diód a kontinuity.

Kľúčové vlastnosti

Dvojkanálový vstup — 100 MHz jednokanálový / 50 MHz dvojkanálový režim.
Voliteľná hĺbka pamäte — 10 K / 100 K / 1 M pre flexibilný zber údajov.
Limit šírky pásma 20 MHz – Znižuje šum pre presné zvlnenie a presné testovanie.
Vizualizácia v odtieňoch sivej a farebnej teploty – Odhaľuje perzistenciu priebehu a dynamiku signálu.
Matematické operácie (sčítanie, odčítanie, násobenie, delenie atď.) – Výpočet signálu v reálnom čase.
Režim XY a nekonečná perzistencia – Vizualizujte fázové vzťahy a prekrývanie priebehov.

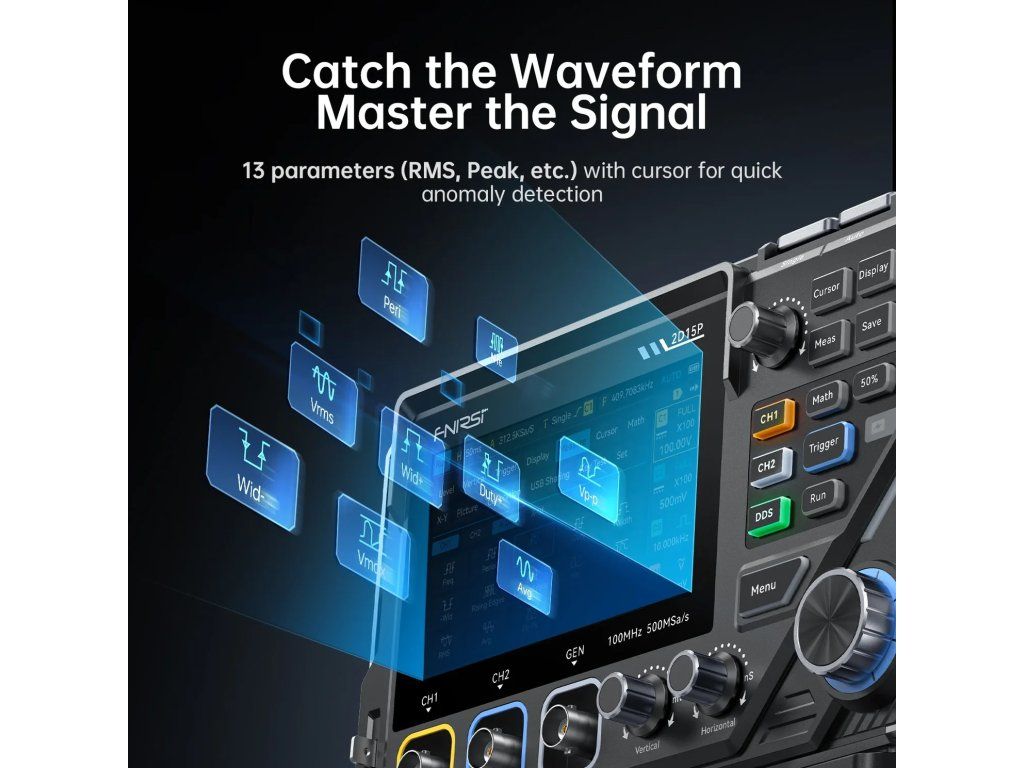

Funkcia kurzora a 13 automatických meraní — Rýchla a prehľadná analýza parametrov.
Režimy Automatický / Normálny / Jednoduchý spúšťač – Flexibilné zachytávanie signálu pre každú potrebu testovania.
10 MHz DDS generátor signálu — Výstup až 11 bežných priebehov s nastaviteľnou amplitúdou a pracovným cyklom.

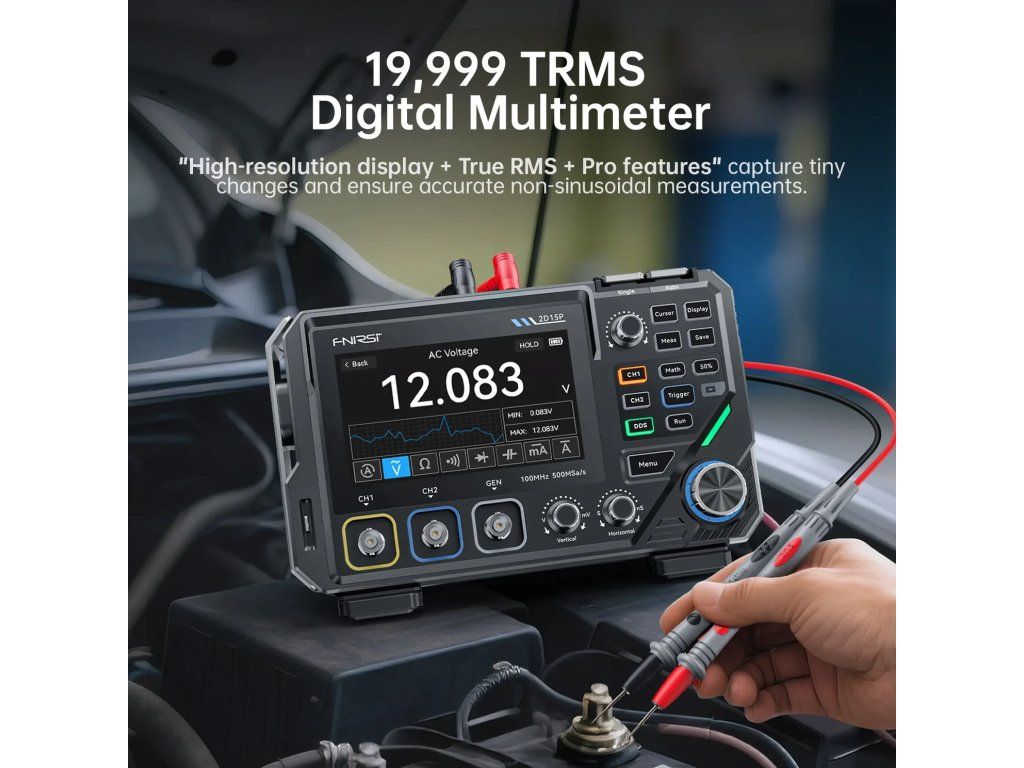

Multimeter True RMS (19 999 meraní) – Podporuje testy V/A (AC/DC), Ω, kapacity, diód a kontinuity.
Funkcia zobrazenia krivky – Zobrazuje grafy trendov v reálnom čase pre vizuálne sledovanie signálu.
Architektúra FPGA + MCU + ADC – Zaisťuje vysokorýchlostné spracovanie signálu a stabilný výkon.
Kompaktný a ľahký dizajn – o 30 % ľahšie telo s výkonnou batériou s kapacitou 5000 mAh.
Funkcia ukladania a exportu vĺn – Ukladanie a prenos údajov o priebehoch pre následnú analýzu.
Nabíjacie rozhranie typu C – Pohodlné, rýchle a univerzálne pripojenie napájania.

Parametre produktu

Špecifikácie osciloskopu:

Kanál

Dvojkanálový

Vzorkovacia frekvencia

500 MSa/s

Analógová šírka pásma

100 MHz

Hĺbka pamäte

10 000, 1 000, 1 milión

Vstupná impedancia

1 MΩ

Rozsah časovej základne

5ns – 50s

Vertikálna citlivosť

10 mV – 10 V/dielok

Maximálne vstupné napätie

800 V (sonda x10)

Spúšťací režim

Automatický, Normálny, Jednoduchý

Typ spúšťača

Stúpanie, Klesanie, Obe hrany

Režim zobrazenia

Bodka, Vektor, Teplota farieb

Spojka

AC/DC

Vytrvalosť

min / 2 s / 5 s / 10 s / 20 s / 50 s / ∞

Matematické operácie

✔

Zachytenie priebehu

✔

Export priebehov

✔

Meranie kurzora

✔

Špecifikácie multimetra:

Jednosmerné napätie

1,9999 V / 19,999 V / 199,99 V / 1000 V

Striedavé napätie

1,9999 V / 19,999 V / 199,99 V / 750,0 V

Jednosmerný prúd

19,999 mA / 199,99 mA / 1,9999A / 9,999A

Striedavý prúd

19,999 mA / 199,99 mA / 1,9999A / 9,999A

Odpor

19,999 MΩ / 1,9999 MΩ / 199,99 KΩ / 19,999 KΩ / 1,9999 KΩ / 199,99Ω

Kapacita

999,9uF / 99,99uF / 9,999uF / 999,9nF / 99,99nF / 9,999nF / 9,999mF / 99,99mF

Dióda

✔

Kontinuita

✔

Špecifikácie generátora signálu:

Kanál

1 kanál

Frekvencia

0 – 10 MHz

Amplitúda

0,1 – 3,0 Vpp

Pracovný cyklus

0 – 100 %
