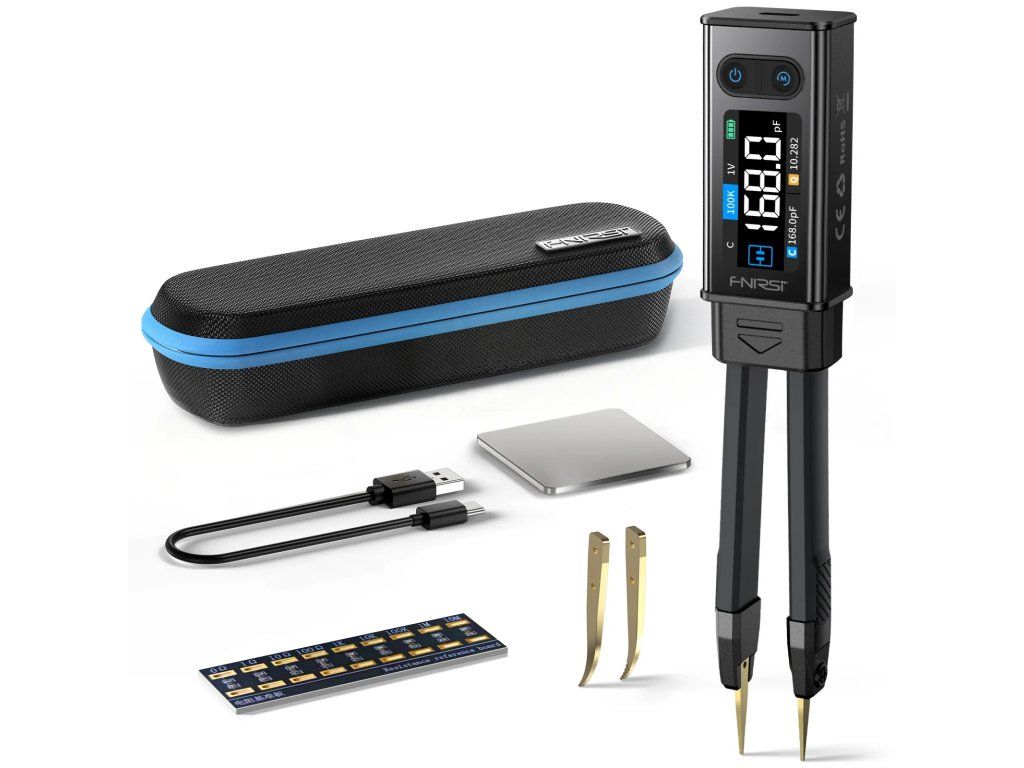

FNIRSI® LCR-ST2 100K LCR ESR meter 2 v 1 digitálny pinzetový mostík
FNIRSI® LCR-ST2 100K LCR ESR meter 2 v 1 digitálny pinzetový mostík
◉ Presné meranie typu všetko v jednom pre viacero elektronických súčiastok
◉ Flexibilita testovania s viacerými frekvenciami (100 Hz – 100 kHz) a viacerými napätiami (0,1 – 1,0 V)
◉ Inteligentné zametanie a inteligentné triedenie pre efektívne dávkové testovanie
◉ Ekvivalentný sériový/paralelný režim pre presné údaje R/L/C
◉ Dvojitý dizajn (pinzeta + Kelvinova spona) pre rôzne typy komponentov
◉ 1,47-palcová HD obrazovka s automatickým otáčaním pre užívateľsky prívetivé ovládanie
◉ Prenosný dizajn v tvare pinzety s výdržou batérie ≈3H
◉ Meranie napätia ±30 V s bezpečnou ochranou testovania
FNIRSI LCR-ST2 je kompaktný duálny LCR meter, ktorý podporuje testovanie pinzetou aj Kelvinovými svorkami, ideálny pre súčiastky akejkoľvek veľkosti. Meria R/C/L, diódy a až 30 V s piatimi testovacími frekvenciami a 1,47" HD displejom. Medzi funkcie patrí rozmítanie v celom pásme (100 Hz – 100 kHz), inteligentné triedenie, duálne porovnávanie, magnetické uchytenie a 300 mAh batéria – ideálne pre rýchle a presné testovanie v akomkoľvek prostredí.
Vlastnosti:
- Meranie súčiastok v širokom rozsahu
Presne meria odpor (10 mΩ – 10 MΩ), kapacitu (1 pF – 22 mF), indukčnosť (1 μH – 10 H), diódu (≤0,7 V) a napätie (±30 V). - Komplexné elektrické parametre
Poskytuje hodnoty D/Q/Z/X/θ/ESR pre úplnú charakterizáciu správania a výkonu súčiastok. - Päť voliteľných testovacích frekvencií
Ponúka profesionálne testovanie pri 100 Hz, 120 Hz, 1 kHz, 10 kHz a 100 kHz pre rôzne typy komponentov a aplikácií. - Štyri RMS testovacie úrovne

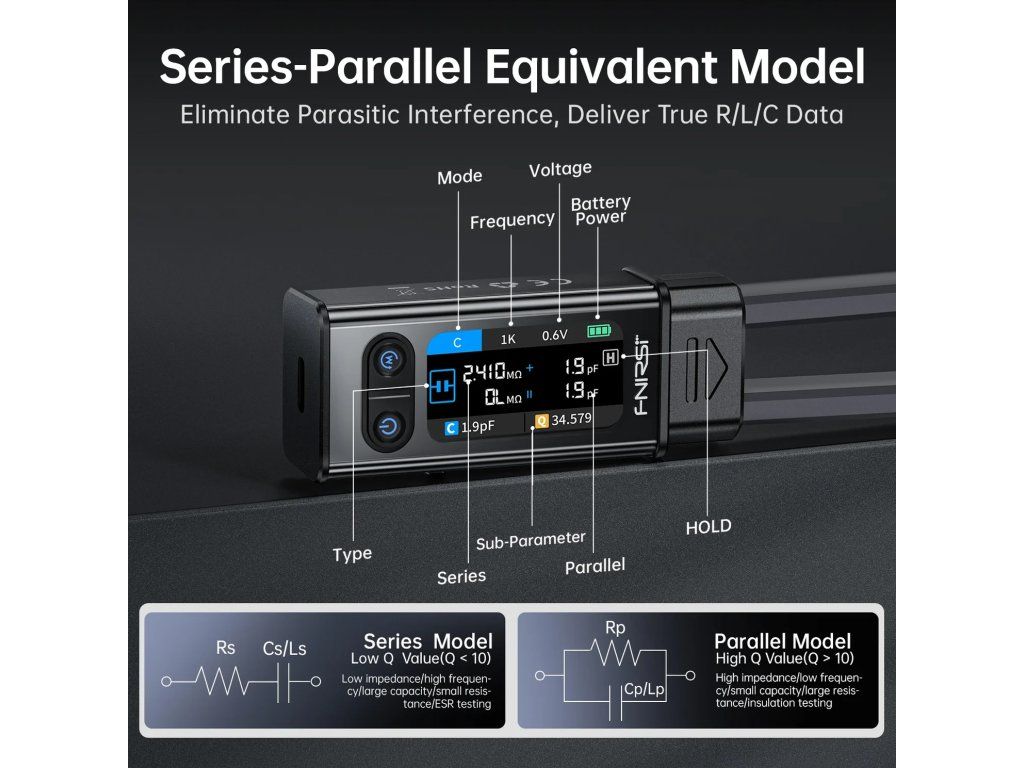

Nastaviteľné úrovne budenia (0,1 V / 0,3 V / 0,6 V / 1,0 V) umožňujú optimalizovanú stabilitu merania naprieč rôznymi typmi súčiastok. - Porovnanie dvojitých sériových/paralelných ekvivalentov
Súčasne zobrazuje sériové a paralelné ekvivalentné hodnoty, aby sa minimalizovalo parazitné rušenie a zvýšila presnosť merania. - Režim rozmítania celého pásma (100 Hz – 100 kHz)
Poskytuje rýchlu viacfrekvenčnú analýzu jediným úkonom, čo umožňuje detailnú charakterizáciu frekvenčnej odozvy komponentov. - Inteligentné triedenie s triedením tolerancií

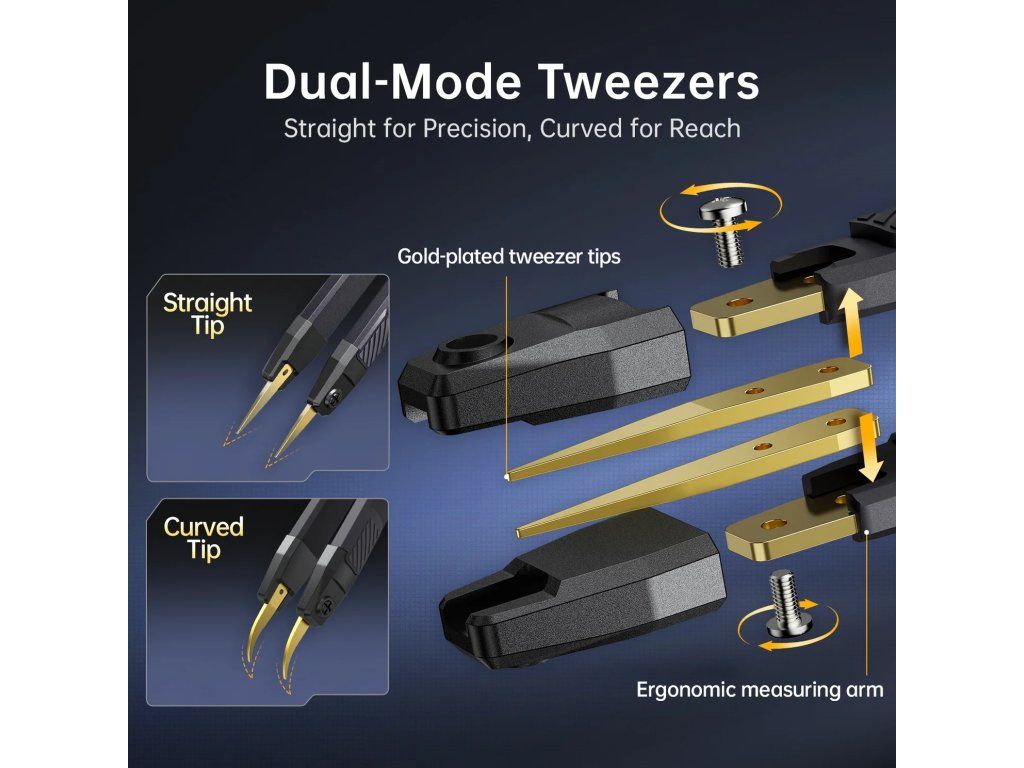

Automaticky vyhodnocuje komponenty na základe prednastavených nominálnych hodnôt a tolerancií pre rýchle dávkové testovanie OK/NG. - Dvojité testovanie: Pinzetové hroty + Kelvinova svorka
Rovné a zakrivené pinzetové hroty umožňujú jednoduché testovanie malých súčiastok, zatiaľ čo Kelvinova svorka poskytuje presné štvorvodičové meranie pre väčšie súčiastky alebo súčiastky s priechodnými otvormi. - Funkcie inteligentného rozpoznávania a zobrazenia
Automatické rozpoznávanie komponentov R/C/L, zobrazenie dvoch parametrov, HOLD/Max/Min a nastaviteľné systémové nastavenia. - Automatické otáčanie orientácie
Otáčanie obrazovky s detekciou ruky podporuje používanie ľavákmi aj pravákmi pre bezproblémovú obsluhu. - Prenosný magnetický dizajn
Obsahuje magnetické uchytenie pre jednoduché skladovanie a manipuláciu, ideálne pre rýchly prístup v teréne. - 1,47" farebný HD displej
Ponúka jasné a vysoko kontrastné zobrazenie nameraných údajov pre efektívne použitie na mieste aj v laboratóriu. - Dlhá výdrž batérie a nabíjanie cez kábel typu C Napájanie
zabezpečuje lítiová batéria s kapacitou 300 mAh s nabíjaním cez kábel typu C, ktorá poskytuje až približne 3 hodiny nepretržitej prevádzky.
Parametre produktu
Parametre modelu:
Model
LCR-ST2
Pohotovostný čas
≈3H
Zobrazenie na obrazovke
1,47-palcový HD displej
Rozmery
31*170,7*20,3 mm
Hmotnosť
≈60,8 g
Rozhranie
Typ C
Prevádzková teplota
0℃ ~ 50℃ (vlhkosť ≤ 75%)
Skladovacia teplota
-20℃ ~ 60℃ (vlhkosť ≤ 75%)
Kapacita:
1 mF – 22 mF
100 Hz/20 Hz: 5 % ± 3 číslice
1 kHz: 5 % ± 3 číslice
10 kHz: /
100 kHz: /
1 kHz: 5 % ± 3 číslice
10 kHz: /
100 kHz: /
1µF – 1mF
100 Hz/20 Hz: 2 % ± 3 číslice
1 kHz: 2 % ± 3 číslice
10 kHz: 2 % ± 3 číslice
100 kHz: 5 % ± 3 číslice
1 kHz: 2 % ± 3 číslice
10 kHz: 2 % ± 3 číslice
100 kHz: 5 % ± 3 číslice
1nF – 1µF
100 Hz/20 Hz: 2 % ± 3 číslice
1 kHz: 0,5 % ± 3 číslice
10 kHz: 0,5 % ± 3 číslice
100 kHz: 5 % ± 3 číslice
1 kHz: 0,5 % ± 3 číslice
10 kHz: 0,5 % ± 3 číslice
100 kHz: 5 % ± 3 číslice
1pF – 1nF
100 Hz/20 Hz: /
1 kHz: 2 % ± 3 číslice
10 kHz: 2 % ± 3 číslice
100 kHz: 5 % ± 3 číslice
1 kHz: 2 % ± 3 číslice
10 kHz: 2 % ± 3 číslice
100 kHz: 5 % ± 3 číslice
Indukčnosť:
1H – 10H
100 Hz/20 Hz: 5 % ± 3 číslice
1 kHz: 5 % ± 3 číslice
10 kHz: /
100 kHz: /
1 kHz: 5 % ± 3 číslice
10 kHz: /
100 kHz: /
1 mH – 1 H
100 Hz/20 Hz: 2 % ± 3 číslice
1 kHz: 2 % ± 3 číslice
10 kHz: /
100 kHz: /
1 kHz: 2 % ± 3 číslice
10 kHz: /
100 kHz: /
10µH‒1mH
100 Hz/20 Hz: 2 % ± 3 číslice
1 kHz: 0,5 % ± 3 číslice
10 kHz: 0,5 % ± 3 číslice
100 kHz: 5 % ± 3 číslice
1 kHz: 0,5 % ± 3 číslice
10 kHz: 0,5 % ± 3 číslice
100 kHz: 5 % ± 3 číslice
1 µH – 10 µH
100 Hz/20 Hz: /
1 kHz: 2 % ± 3 číslice
10 kHz: 2 % ± 3 číslice
100 kHz: 5 % ± 3 číslice
1 kHz: 2 % ± 3 číslice
10 kHz: 2 % ± 3 číslice
100 kHz: 5 % ± 3 číslice
Odpor:
1MΩ – 10MΩ
100 Hz/20 Hz: 5 % ± 3 číslice
1 kHz: 5 % ± 3 číslice
10 kHz: /
100 kHz: /
1 kHz: 5 % ± 3 číslice
10 kHz: /
100 kHz: /
1kΩ‒1MΩ
100 Hz/20 Hz: 1 % ± 3 číslice
1 kHz: 0,5 % ± 3 číslice
10 kHz: 1 % ± 3 číslice
100 kHz: /
1 kHz: 0,5 % ± 3 číslice
10 kHz: 1 % ± 3 číslice
100 kHz: /
1Ω – 1kΩ
100 Hz/20 Hz: 1 % ± 3 číslice
1 kHz: 0,5 % ± 3 číslice
10 kHz: 1 % ± 3 číslice
100 kHz: 5 % ± 3 číslice
1 kHz: 0,5 % ± 3 číslice
10 kHz: 1 % ± 3 číslice
100 kHz: 5 % ± 3 číslice
10mΩ – 1Ω
100 Hz/20 Hz: 2 % ± 3 číslice
1 kHz: 2 % ± 3 číslice
10 kHz: 2 % ± 3 číslice
100 kHz: 5 % ± 3 číslice
1 kHz: 2 % ± 3 číslice
10 kHz: 2 % ± 3 číslice
100 kHz: 5 % ± 3 číslice
Dióda a napätie:
Dióda
Napätie v zapnutom stave ≤ 0,7 V
Napätie
±30 V
