Gigabitová/2,5G duálna ethernetová multifunkčná rozširujúca doska pre Raspberry Pi CM5

Neohodnotené

Značka: Waveshare

Verzia: Základná doska + kovové puzdro + napájací zdroj

SKU: 34403

Dostupnosť	Skladom (3 ks)
Môžeme doručiť do:	6.5.2026
Možnosti doručenia
Kód:	30080

89,80 € / ks 73,01 € bez DPH

Gigabitová/2,5G duálna ethernetová multifunkčná rozširujúca doska pre Raspberry Pi CM5

Neohodnotené

Značka: Waveshare

14 dní

na vrátenie tovaru

Do 12:30 objednané

ešte dnes odoslané

Vernostné zľavy 5%

pre registrovaných zákazníkov

Popis
Diskusia

Gigabitová/2,5G duálna ethernetová multifunkčná rozširujúca doska založená na Raspberry Pi CM5 (NIE je súčasťou balenia), podporuje priemyselnú komunikáciu RS485, modul 4G/5G a 4K displejový výstup, vhodná pre všetky varianty výpočtového modulu 5

Dvojitá ethernetová 4G multifunkčná rozširujúca
doska založená na Raspberry Pi CM5

Určené pre výpočtový modul Raspberry Pi 5

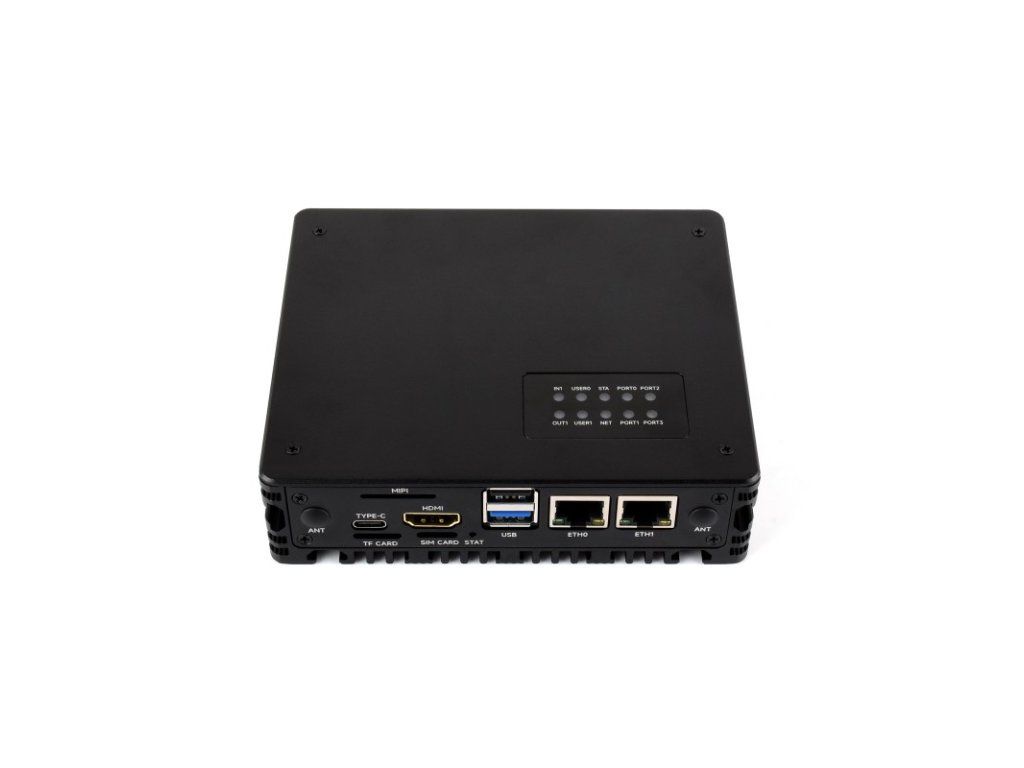

Priemyselný počítač s gigabitovým/2,5G duálnym ethernetovým rozhraním pre Raspberry Pi CM5, pohľad spredu

* Raspberry Pi CM5 NIE JE súčasťou balenia.

Možnosti verzie

CM5-ETH-RS485-4G-BASE
iba základná doska

CM5-ETH-RS485-4G-BOX
základná doska + kovové puzdro + napájací zdroj

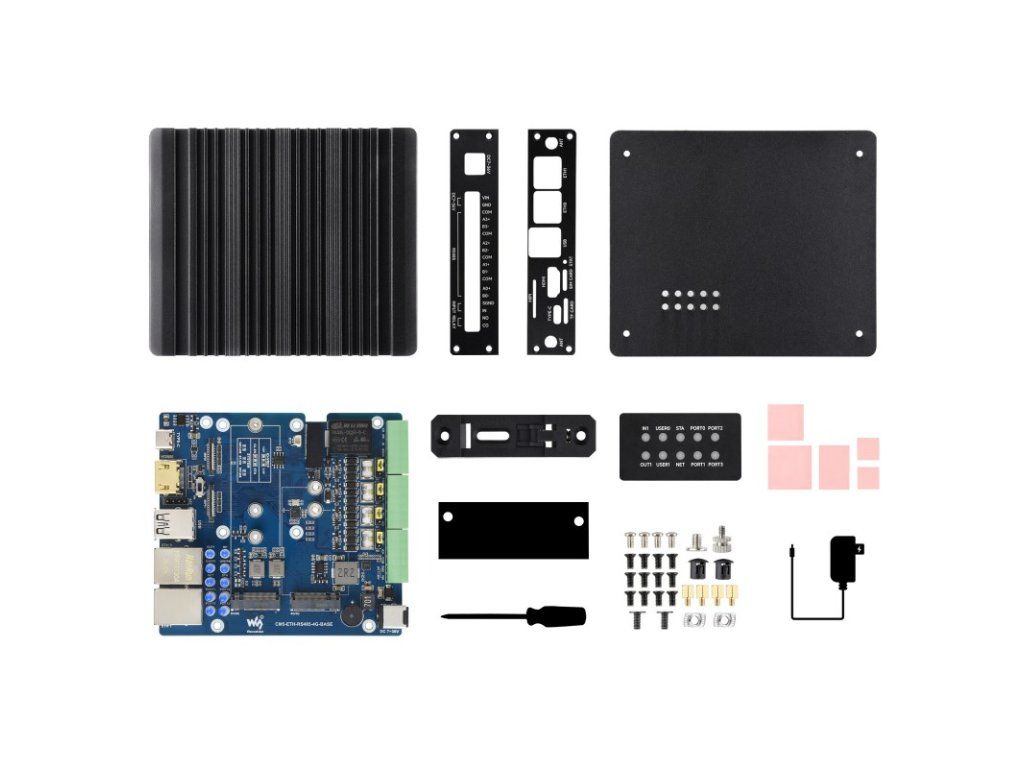

* podrobný zoznam dielov nájdete v obsahu balenia.

Špecifikácie

Objímka CM5	Vhodné pre všetky varianty výpočtového modulu 5
Networking	1000M Ethernet RJ45 port × 1 2500M Ethernet RJ45 port × 1
USB	Port USB 2.0 (typu C) × 1
USB	Port USB 2.0 (typ A) × 1 Port USB 3.2 Gen 1 (typ A) × 1
Video	Port HDMI × 1, podporuje výstup 4K displeja
M.2	M.2 M KEY (PCIe Gen2/3 × 1, podporuje modul 2230 / 2242 / 2280 NVMe alebo AI)
M.2	M.2 B KEY, podporuje pripojenie komunikačného modulu 4G/5G
Skladovanie	Zásuvka pre TF kartu pre varianty Compute Module 5 Lite (bez eMMC)
Sériové rozhranie	RS485 × 4
Digitálny vstup	1 × digitálny vstup (vstupné napätie: 5V ~ 36V)
Relé	Zaťažiteľnosť kontaktov: ≤ 10 A 250 V AC alebo ≤ 10 A 30 V DC
Záhlavie ventilátora	5V, 4PIN JST-SH PWM konektor pre ventilátor
Bzučiak	1-kanálový ovládateľný bzučiak
Iné	Integrovaný šifrovací čip
Vstupný výkon	Široký rozsah napätia 7V ~ 36V (skrutková svorkovnica + jack), port 5V 5A typu C
Rozmery	132,50 × 112,20 × 34,50 (mm)

Aké sú rozdiely

Základná doska CM5	Počet a špecifikácie rozhraní
Základná doska CM5	PoE	Gigabitový ETH	40-pinový GPIO	PCIe	USB①	MIPI	HDMI	Pravý čas	Zásuvka ventilátora②	Vstupný výkon	Funkcie
NANO A			√		3,0×1	×2		SH1.0	√	5V	Veľkosť CM5
NANO B		×1	√	16-pinový PCIe	3,0×1	×2	√	SH1.0	√	5V	Veľkosť CM5
mini základňa A		×1	√	16-pinový PCIe	3,0×2 2,0×2	×2	×2	ML/CR1220	√	5V	mini veľkosť
mini základňa B		×1	√	Kláves M.2 M	3,0×2 2,0×2	×2	×2	ML/CR1220	√	5V	mini veľkosť, integrovaná EEPROM a šifrovací čip
Mini duálny gigabitový		×2	√		3,0×1			SH1.0	√	5V	duálny ETH
Duálny ETH A		1G × 1 2,5G × 1	√	Kláves M.2 M	3,0×1 2,0×2	×2	×2	ML/CR1220	√	7V~36V	duálny ETH, integrovaná EEPROM a šifrovací čip
Duálny ETH B		1G × 1 2,5G × 1	√	Kláves M.2 M	3,0×1 2,0×1	×2	×1	SH1.0	√	5V	duálne ETH porty
Duálny ETH 4G/5G		1G × 1 2,5G × 1	√	Kláves M.2 M	3,0×2	×2	×2	ML/CR1220	√	7V~36V	duálna podpora ETH a 4G/5G
Základňa PoE	√	×1	√	Kláves M.2 M	3,0×2 2,0×2	×2	×2	ML/CR1220	√	5V	USB×4
Oficiálny produkt Raspberry Pi	③	×1	√	Kláves M.2 M	3,0×2	×2	×2	ML/CR1220	√	5V	Oficiálna základná doska IO
IPCBOX-CM5		1G × 1 2,5G × 1		Kláves M.2 M	3,0×1 2,0×3		×1	SH1.0	√	7V~36V	duálny ETH, podpora 4G/5G, RS485/RS232, šifrovací čip, EEPROM, CAN, digitálne vstupy, digitálne výstupy, audio, bzučiak
CM5 Dual ETH multifunkčný		1G × 1 2,5G × 1		Kláves M.2 M	3,0×1 2,0×2	×2	×1	SH1.0	√	7V~36V	duálny ETH, podpora 4G/5G, RS485, šifrovací čip, digitálny vstup, relé a bzučiak
Poznámka	① USB 3.0 je ekvivalentom USB 3.2 Gen1. ② Pokiaľ nie je uvedené inak, konektor ventilátora je zvyčajne typu JST-SH. ③ Konektor PoE sa nachádza iba na oficiálnej doske I/O dosky Raspberry Pi bez obvodu PoE, čo znamená, že na povolenie funkcie PoE je potrebný ďalší modul PoE na oficiálnej doske I/O doske. Pokiaľ nie je uvedené inak, funkcia PoE v tomto prípade znamená integrovaný obvod PoE kompatibilný s 802.3af (5V/2,5A).
