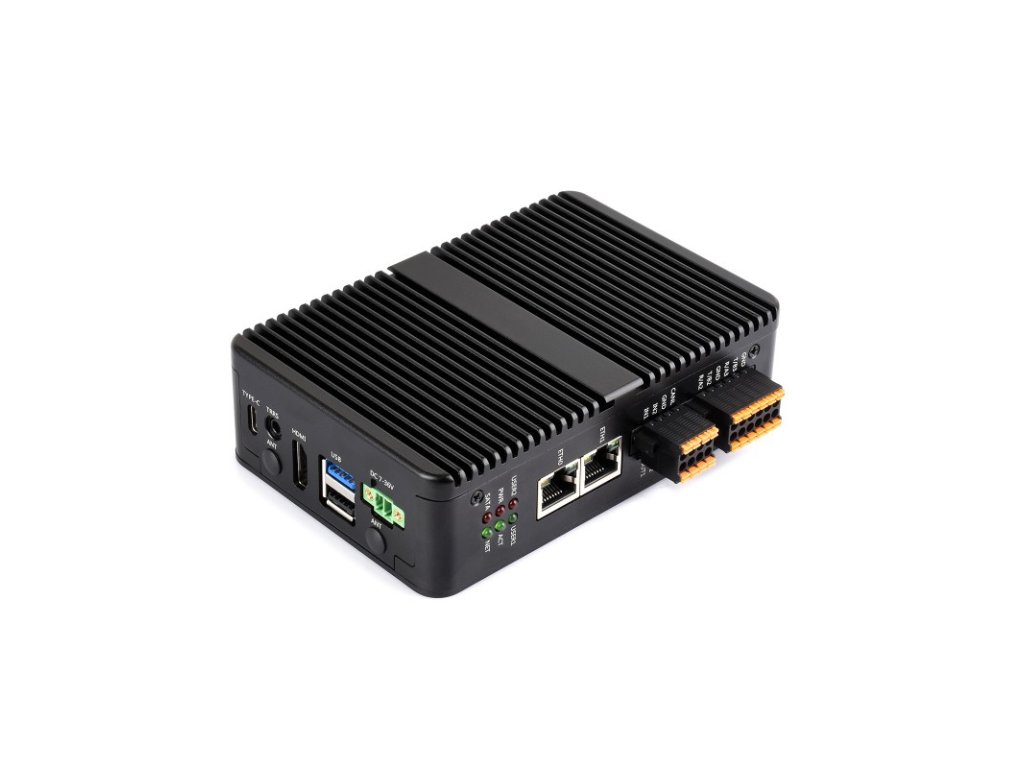

Gigabitový/2,5G duálny ethernetový priemyselný počítač založený na Raspberry Pi CM5 Ver. B
Gigabitový/2,5G duálny ethernetový priemyselný počítač založený na Raspberry Pi CM5 Ver. B
Verzia: IPCBOX-CM5-B (2 × RS485 + 2 × RS232) viac info. v popise
SKU: 34124
Gigabitový/2,5G duálny ethernetový priemyselný počítač založený na Raspberry Pi CM5 (nie je súčasťou balenia), podporuje 4K displej a 4G/5G modul, vhodný pre všetky varianty výpočtového modulu 5
Priemyselný počítač s dvojitým ethernetovým rozhraním
založený na Raspberry Pi CM5
založený na Raspberry Pi CM5
Určené pre výpočtový modul Raspberry Pi 5
* Raspberry Pi CM5 NIE JE súčasťou balenia.
Možnosti verzie
IPCBOX-CM5-A
Dva ethernetové porty, integrované rozhrania 4 × RS485
IPCBOX-CM5-B
Dva ethernetové porty, integrované 2 × RS485 + 2 × RS232 rozhrania
Všetky verzie sa dodávajú s puzdrom z hliníkovej zliatiny a napájacím adaptérom,
podrobný zoznam dielov nájdete v obsahu balenia.
Špecifikácie
| Objímka CM5 | Vhodné pre všetky varianty výpočtového modulu 5 |
|---|---|
| Networking | 1000M Ethernet RJ45 port × 1 2500M Ethernet RJ45 port × 1 |
| USB | Port USB 3.2 Gen 1 × 1 |
| Port USB 2.0 × 3 | |
| Video | Rozhranie HDMI × 1, podporuje 4K výstup displeja |
| M.2 | M.2 M KĽÚČ (PCIe Gen2/3 × 1, 2230 / 2242) |
| M.2 B KEY, podporuje pripojenie komunikačného modulu 4G/5G | |
| Skladovanie | Zásuvka pre TF kartu pre varianty Compute Module 5 Lite (bez eMMC) |
| Sériové rozhranie | Možnosti pre verziu 2 × RS485 + 2 × RS232 alebo verziu 4 × RS485 |
| 1 × CAN s komunikačnou rýchlosťou až 1 Mbps | |
| Digitálny vstup/výstup | 2 × digitálne výstupy + 2 × digitálne vstupy |
| Zvuk | 3,5 mm audio konektor (podpora mikrofónu), reproduktorový konektor PH2.0 |
| Záhlavie ventilátora | 5V, 4PIN JST-SH PWM konektor pre ventilátor |
| Bzučiak | 1-kanálový ovládateľný bzučiak |
| Iné | Vstavaná EEPROM a šifrovací čip |
| Vstupný výkon | 7V ~ 36V so širokým rozsahom napätia, skrutková svorkovnica, port 5V 5A typu C |
| Rozmery | 136,00 × 92,00 × 39,50 (mm) |
Aké sú rozdiely
| Základná doska CM5 | Počet a špecifikácie rozhraní | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PoE | Gigabitový ETH |
40-pinový GPIO |
PCIe | USB① | MIPI | HDMI | Pravý čas | Zásuvka ventilátora② |
Vstupný výkon |
Funkcie | ||
 NANO A |
√ | 3,0×1 | ×2 | SH1.0 | √ | 5V | Veľkosť CM5 | |||||
 NANO B |
×1 | √ | 16-pinový PCIe | 3,0×1 | ×2 | √ | SH1.0 | √ | 5V | Veľkosť CM5 | ||
 mini základňa A |
×1 | √ | 16-pinový PCIe | 3,0×2 2,0×2 |
×2 | ×2 | ML/CR1220 | √ | 5V | mini veľkosť | ||
 mini základňa B |
×1 | √ | Kláves M.2 M | 3,0×2 2,0×2 |
×2 | ×2 | ML/CR1220 | √ | 5V | mini veľkosť, integrovaná EEPROM a šifrovací čip | ||
 Mini duálny gigabitový |
×2 | √ | 3,0×1 | SH1.0 | √ | 5V | duálny ETH | |||||
 Duálny ETH A |
1G × 1 2,5G × 1 |
√ | Kláves M.2 M | 3,0×1 2,0×2 |
×2 | ×2 | ML/CR1220 | √ | 7V~36V | duálny ETH, integrovaná EEPROM a šifrovací čip | ||
 Duálny ETH B |
1G × 1 2,5G × 1 |
√ | Kláves M.2 M | 3,0×1 2,0×1 |
×2 | ×1 | SH1.0 | √ | 5V | duálne ETH porty | ||
 Duálny ETH 4G/5G |
1G × 1 2,5G × 1 |
√ | Kláves M.2 M | 3,0×2 | ×2 | ×2 | ML/CR1220 | √ | 7V~36V | duálna podpora ETH a 4G/5G | ||
 Základňa PoE |
√ | ×1 | √ | Kláves M.2 M | 3,0×2 2,0×2 |
×2 | ×2 | ML/CR1220 | √ | 5V | USB×4 | |
 Oficiálny produkt Raspberry Pi |
③ | ×1 | √ | Kláves M.2 M | 3,0×2 | ×2 | ×2 | ML/CR1220 | √ | 5V | Oficiálna základná doska IO | |
 IPCBOX-CM5 |
1G × 1 2,5G × 1 |
Kláves M.2 M | 3,0×1 2,0×3 |
×1 | SH1.0 | √ | 7V~36V | duálna podpora ETH 4G/5G, šifrovací čip RS485/RS232, EEPROM, digitálne vstupy CAN, digitálne výstupy , zvukový bzučiak |
||||
| Poznámka | ① USB 3.0 je ekvivalentom USB 3.2 Gen1. ② Pokiaľ nie je uvedené inak, konektor ventilátora je zvyčajne typu JST-SH. ③ Konektor PoE sa nachádza iba na oficiálnej doske I/O dosky Raspberry Pi bez obvodu PoE, čo znamená, že na povolenie funkcie PoE je potrebný ďalší modul PoE na oficiálnej doske I/O doske. Pokiaľ nie je uvedené inak, funkcia PoE v tomto prípade znamená integrovaný obvod PoE kompatibilný s 802.3af (5V/2,5A). |
|||||||||||

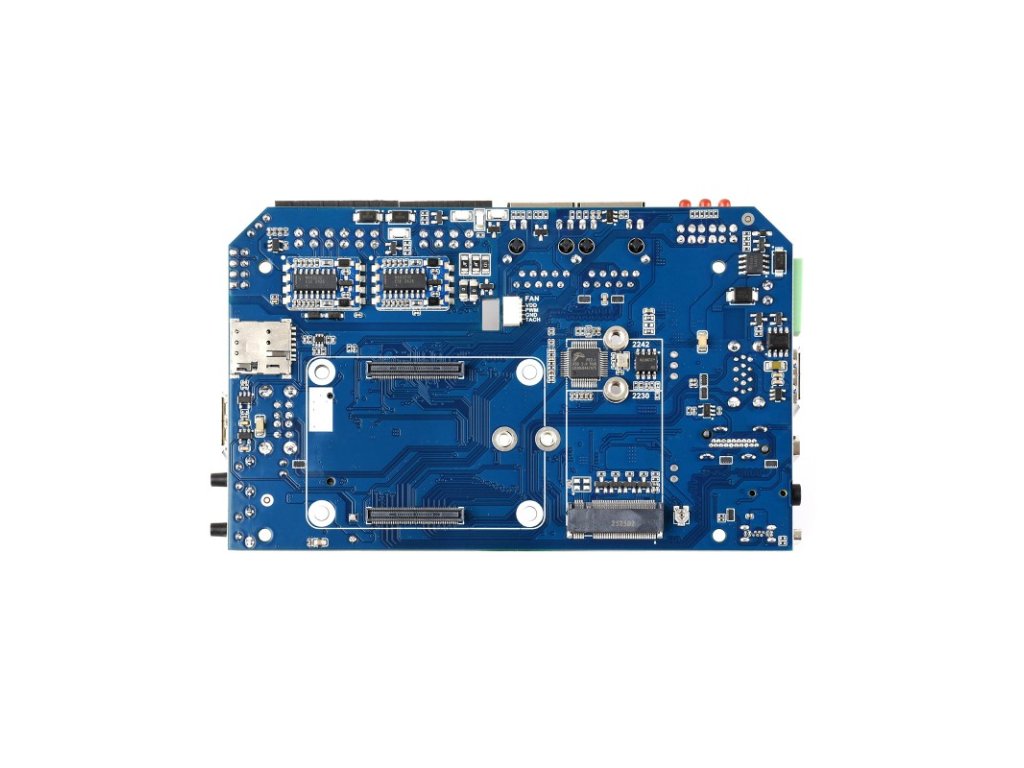

Pripojenie k výpočtovému modulu 5
Štandardná pätica CM5 vhodná pre moduly radu Compute Module 5 Lite / eMMC
* len na porovnanie, podrobný zoznam dielov nájdete v obsahu balenia
Kompatibilita modulov 4G / 5G
kompatibilný s komunikačnými modulmi s rozhraním M.2 B KEY
* Na aktiváciu funkcie celulárnej siete 5G/4G/3G/2G je potrebný ďalší komunikačný modul, odporúčané: SIM7600G-HM.2 , SIM8260G-M2 a SIM8262E-M2 .
Podporuje pripojenie k M.2 NVMe disku
Rýchlejšie čítanie/zápis v porovnaní so slotom TF karty Raspberry Pi, čo výrazne zlepšuje efektivitu čítania/zápisu systému alebo súborov, podporuje bootovanie Pi5 z NVME SSD disku.
