GNSS L1+L2+L5 Multikonštelačná, viacpásmová aktívna vysoko presná polohovacia anténa Q39
GNSS L1+L2+L5 Multikonštelačná, viacpásmová aktívna vysoko presná polohovacia anténa Q39
Verzia: Anténa Q39
SKU: 33707
GNSS L1+L2+L5 Multikonštelačná, viacpásmová aktívna vysoko presná polohovacia anténa so štvoruholníkovou špirálou, SMA konektor, podporuje viacsatelitné pozičné systémy, vodotesnosť IP67
GNSS L1+L2+L5 Multikonštelačná
štvoruholníková špirálová aktívna pozičná anténa
štvoruholníková špirálová aktívna pozičná anténa
Vysoký zisk | nízky šumový faktor
Podporuje satelitné pozičné systémy GPS, BDS, GLONASS a Galileo
Možnosti verzie
Špirálová anténa Q25 GNSS
Verzia Q25, predĺžený a kompaktný dizajn

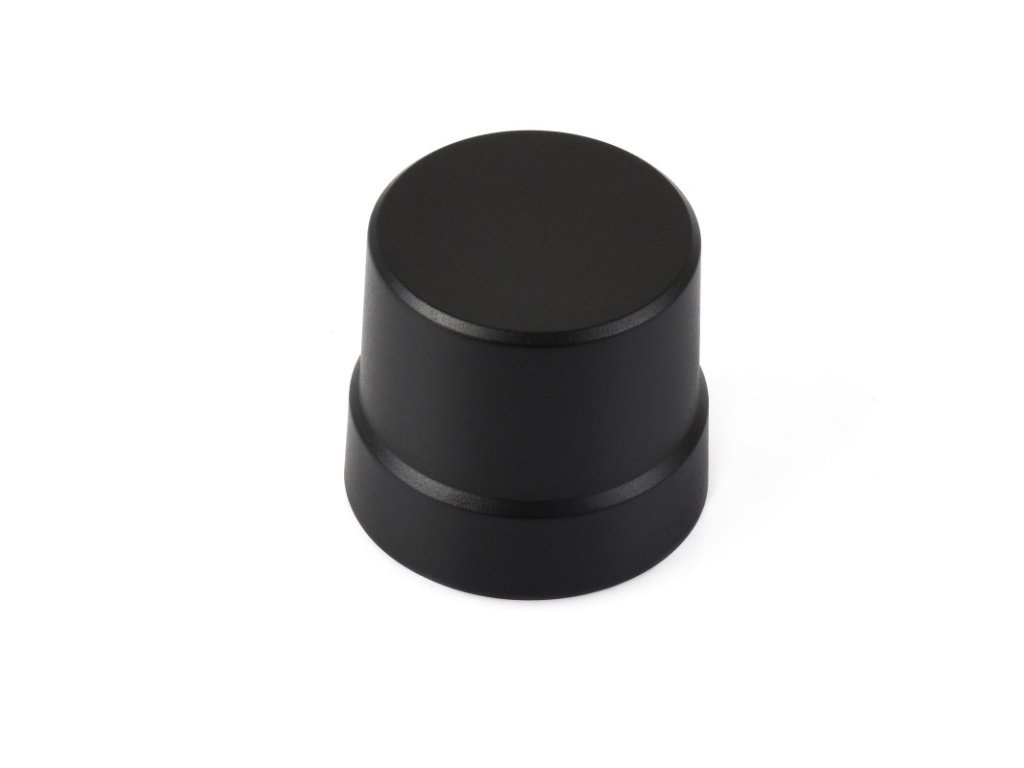

Špirálová anténa Q39 GNSS
, verzia Q39, široký dizajn, stabilný a spoľahlivý signál
Funkcie
Tento produkt má štruktúru štvorhlavicovej antény typu Quadrifilar Helix s vysokým ziskom a širokouhlou kruhovou polarizáciou. V porovnaní s tradičnými anténami dokáže prijímať viac satelitných signálov z nižších nadmorských výšok, čím zlepšuje výkon určovania polohy, vďaka čomu je vhodný pre aplikácie ako inteligentné domy, inteligentné poľnohospodárstvo a vysoko presné mapovanie. Odporúča sa zakúpiť magnetickú základňu antény SMA s 3 m predlžovacím káblom, ktorá ponúka flexibilnú inštaláciu a kompatibilitu s rôznymi modulmi určovania polohy GNSS.
- Štruktúra štvoruholníkovej špirály so širokouhlými kruhovými polarizačnými charakteristikami, ktorá zlepšuje schopnosť príjmu satelitného signálu v nízkych nadmorských výškach
- Dizajn s vysokým ziskom a nízkym šumovým číslom, podporuje viacpásmový, viacsystémový príjem signálu GNSS
- Kompaktná veľkosť a ľahká konštrukcia s flexibilnou inštaláciou sú vhodné pre širokú škálu zariadení a aplikačných scenárov

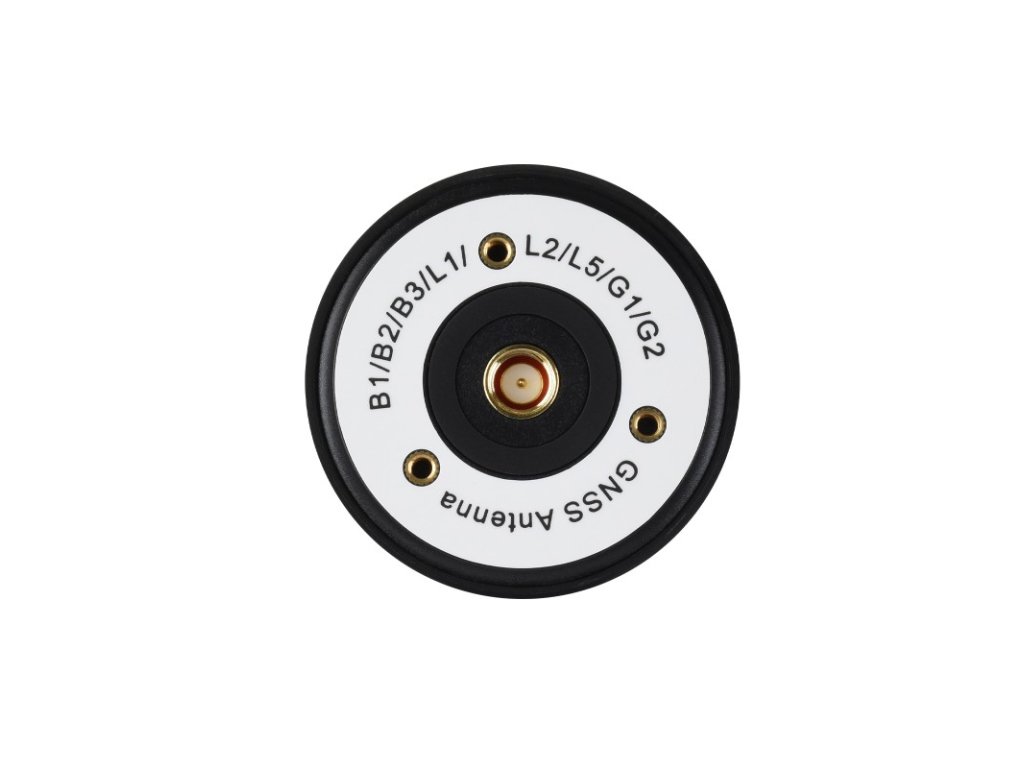

- SMA konektor, podporuje prenos RF signálu a funkcie koaxiálneho jednosmerného napájania
- Vodotesnosť IP67, vhodná pre dlhodobú stabilnú prevádzku vo vonkajšom prostredí
Špecifikácie
| Modul | Otázka 25 | Otázka 39 |
|---|---|---|
| Charakteristiky antény | ||
| Typ antény | Štvorfilárna špirálová anténa | |
| Frekvenčné pásmo | GPS: L1/L2/L5 BDS: B1/B2a/B2b/B3i GLONASS: G1/G2 Galileo: E1/E5a/E5b |
|
| Zisk | 2 dB | 2,5 dBi |
| Charakteristiky Impedancia | 50Ω | |
| Polarizácia | RHCP (pravostranná kruhová polarizácia) | |
| Rozsah pokrytia | 360° | |
| Výstupná VSWR | ≤2 | |
| Axiálny pomer hrušky | ≤3 dB | |
| obrysové rozmery | 58,70 × Φ27,70 (mm) | 40,80 × Φ44,30 (mm) |
| Charakteristiky zosilňovača | ||
| Zisk | 37 dB | 28 dB |
| Šumový obrázok | 1,5 dB | |
| Výstupná VSWR | ≤2 | |
| Napätie | 3,3 V ~ 16 V jednosmerného prúdu | 3,0 V ~ 16 V jednosmerného prúdu |
| Súčasný | 13 mA | 15mA |
| Ďalšie charakteristiky | ||
| Konektor | SMA muž | |
| Prevádzková a skladovacia teplota | -40℃ ~ +85℃ | |
| Vodotesný | IP67 | |
Príklady pripojenia
Pripojenie k modulu GNSS RTK LG290P
Verzia Q25
Verzia Q39
Pripojenie k GPS/RTK HAT LC29H(XX)
Verzia Q25
Verzia Q39
Pripojenie k ZED-F9P GPS-RTK HAT
Verzia Q25
Verzia Q39
* len pre referenciu, Raspberry Pi 5 , magnetická montážna základňa antény SMA a
polohovací modul RTK NIE SÚ súčasťou balenia
Aplikačné scenáre
Inteligentná domácnosť
Inteligentné poľnohospodárstvo
Vysoko presné mapovanie
Obrysové rozmery
Verzia Q25
Verzia Q39
Obsah balenia:
Hmotnosť: 0,025 kg
Špirálová anténa Q39 GNSS
Odporúča sa zakúpiť si magnetickú anténnu základňu SMA s 3 m predlžovacím káblom.
Flexibilná inštalácia a kompatibilita s rôznymi polohovacími modulmi GNSS.
Flexibilná inštalácia a kompatibilita s rôznymi polohovacími modulmi GNSS.
Špirálová anténa Q39 GNSS x1
