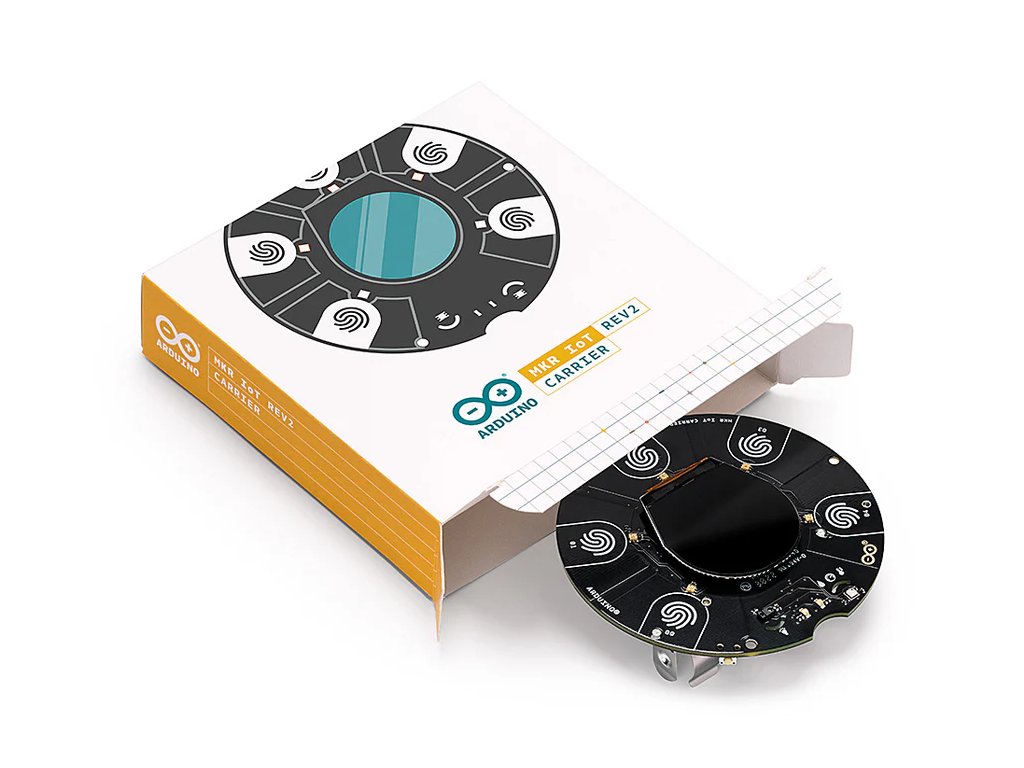

IOT STARTER CARRIER ARDUINO-Rozširujúca doska plošných spojov

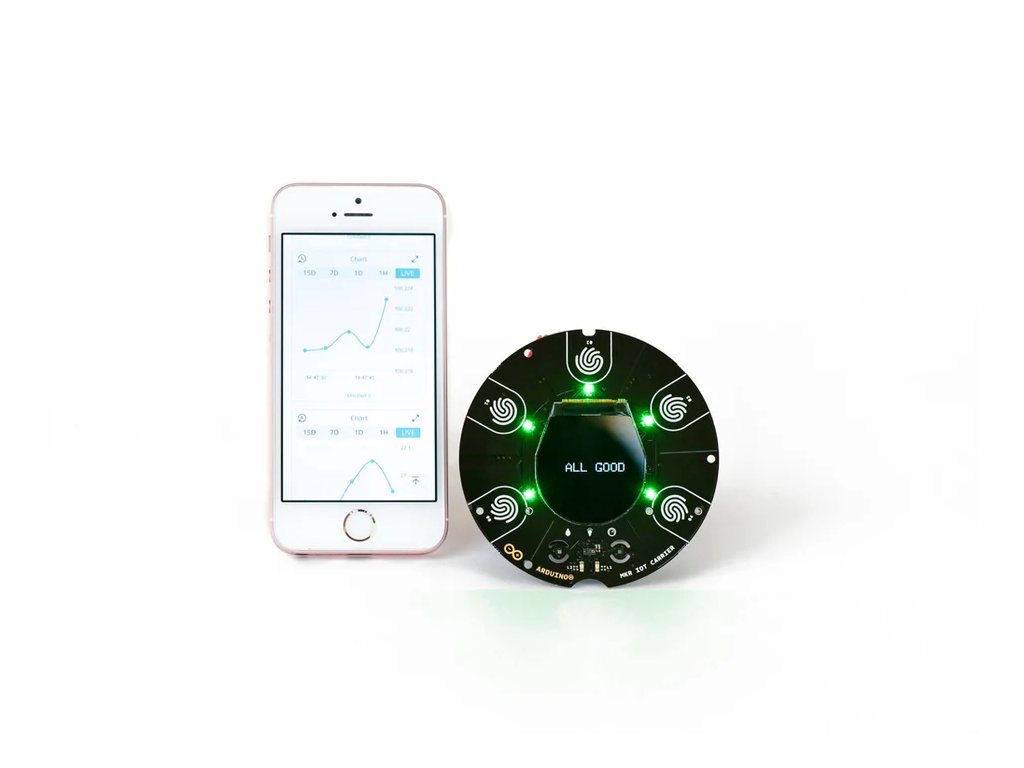

IoT Starter Carrier je rozširujúca doska určená pre rodinu dosiek Arduino MKR (napr. MKR WiFi1010, MKR IoT Carrier + MKR doska) a vytvára ideálnu platformu pre IoT (Internet of Things) projekty. Doska ponúka množstvo integrovaných senzorov (napr. teploty, vlhkosti, tlaku, pohybu, svetla) a akčných prvkov (napr. relé, displej, buzzer) spolu s konektormi na pripojenie rozšírení (Grove konektory) — tak umožňuje rýchle prototypovanie inteligentných zariadení, zber dát, ovládanie prostredníctvom cloudu a vývoj IoT aplikácií.

Pred použitím je potrebné dosku zasunúť do MKR základnej dosky, ktorá poskytuje procesor, konektivitu a napájanie — teda IoT Starter Carrier nie je samostatná riadiaca doska, ale „carrier” (nosič) s funkčnými blokmi pre rozšírenie.

Špecifikácie:

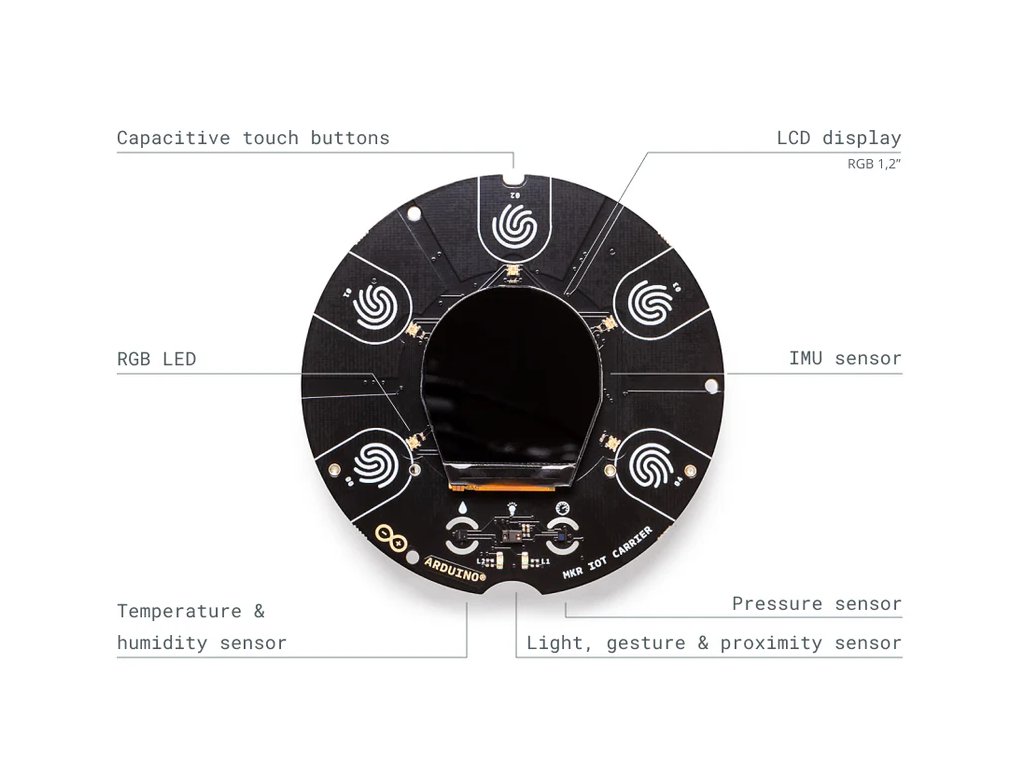

Integrované senzory:
6 osý IMU (gyroskop + akcelerometer) – ST LSM6DS3
Senzor vlhkosti + teploty – ST HTS221
Senzor tlaku – ST LPS22HBTR (260 → 1260 hPa)
Senzor svetla, farby, gest (Ambient light / RGB / Gesture) – APDS-9960

Aktuátory a výstupné prvky:
Relé: 2 × KEMET EE2-5NU-L (5 V cievka, 2 A prúd, kontakty 220 V DC / 250 V AC)
5× Kapacitné tlačidlá (Qtouch)
Buzzer (zvukový výstup)
5 × RGB LED diódy
Displej: 1.3″ OLED kruhový displej (rozlíšenie 240×240)

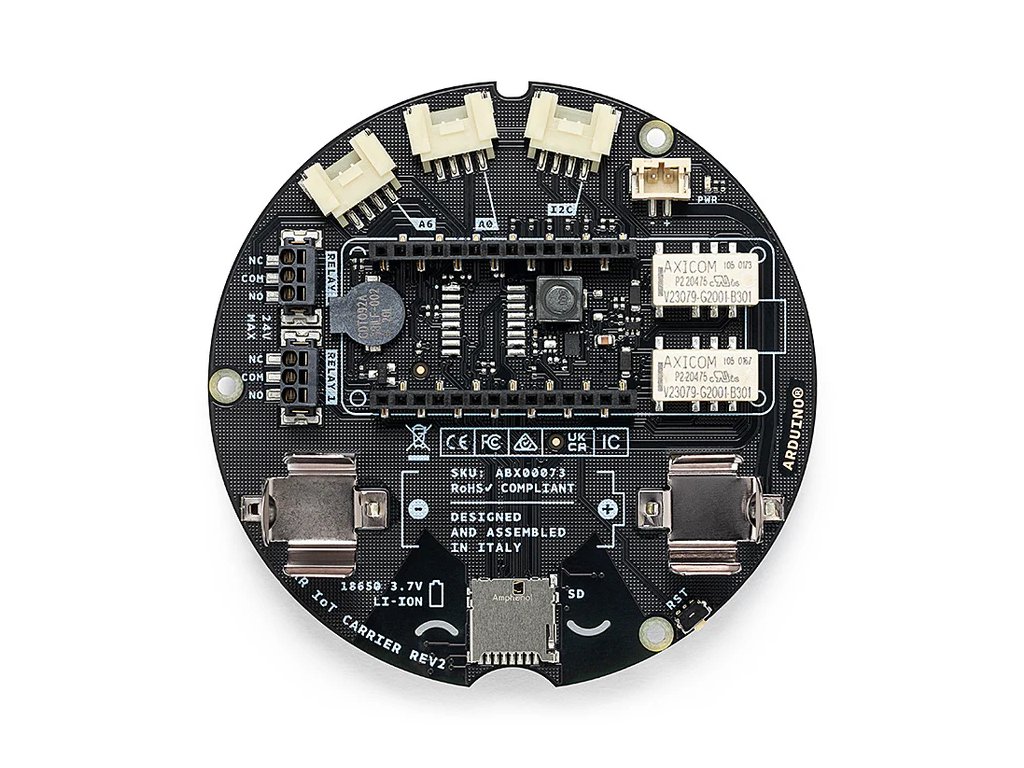

Konektivita / rozhrania:
2 × Grove analog-senzorové vstupy
1 × Grove I²C konektor
Konektor Micro SD karta slot
Batériový držiak: 18650 Li-Ion baterka (3.7 V) – pre mobilné IoT aplikácie
Napájanie: Doska získava napájanie cez MKR základnú dosku; batéria a USB cez MKR podporované.
Prevádzkové podmienky, certifikácie: CE, RoHS
