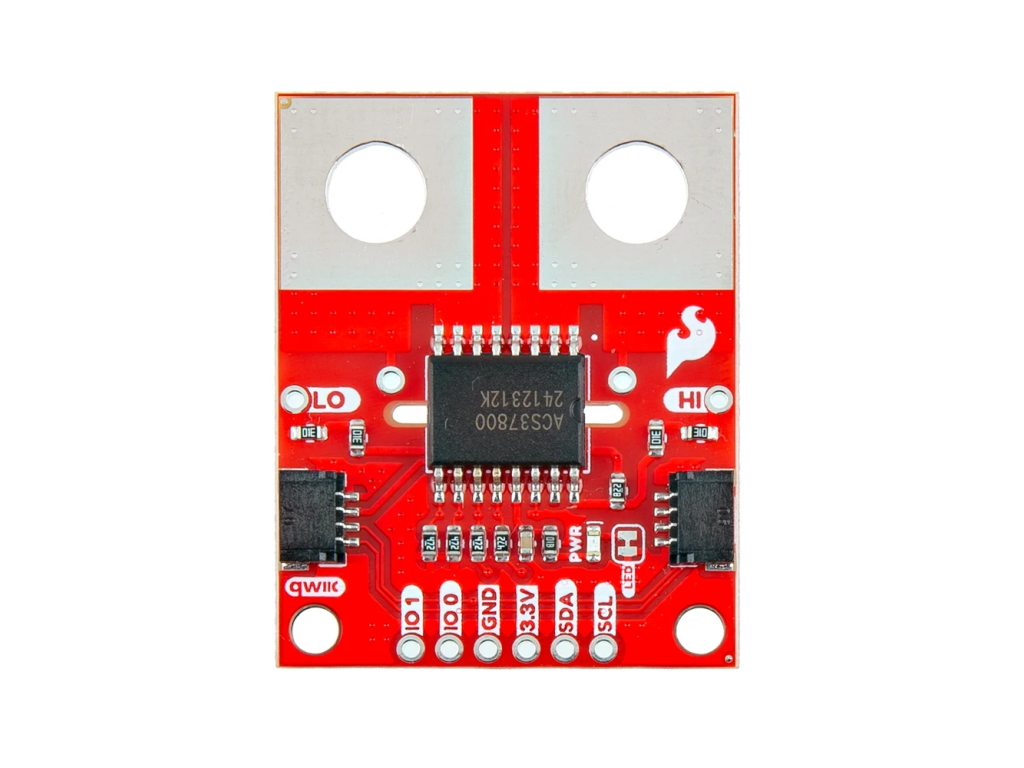

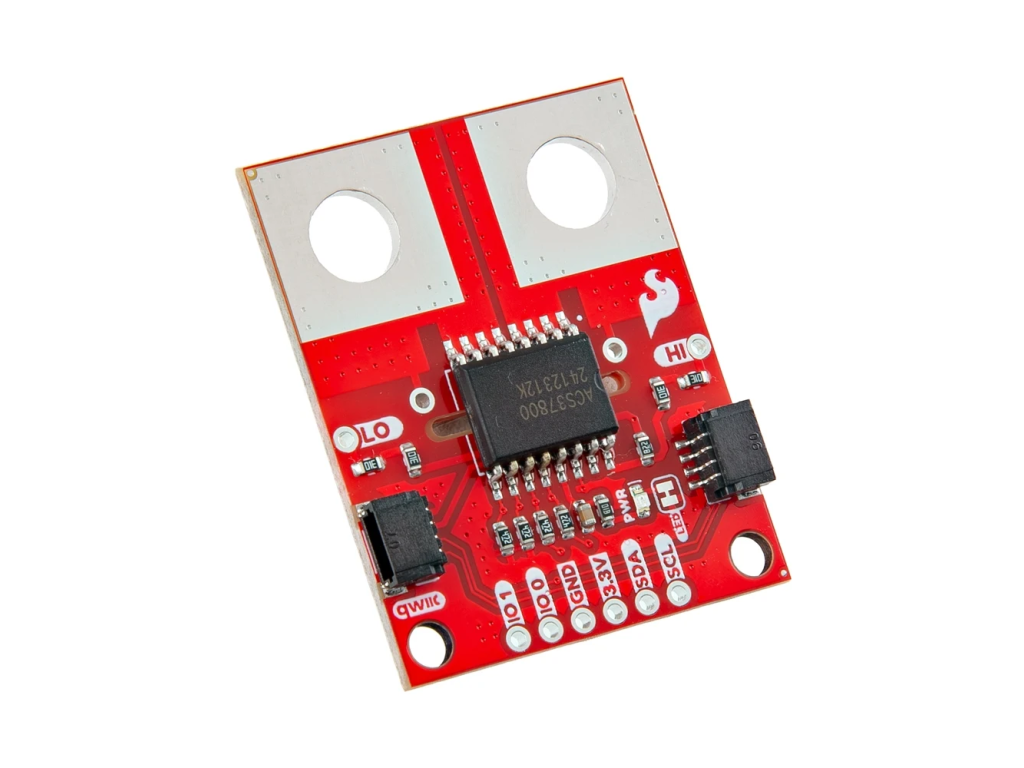

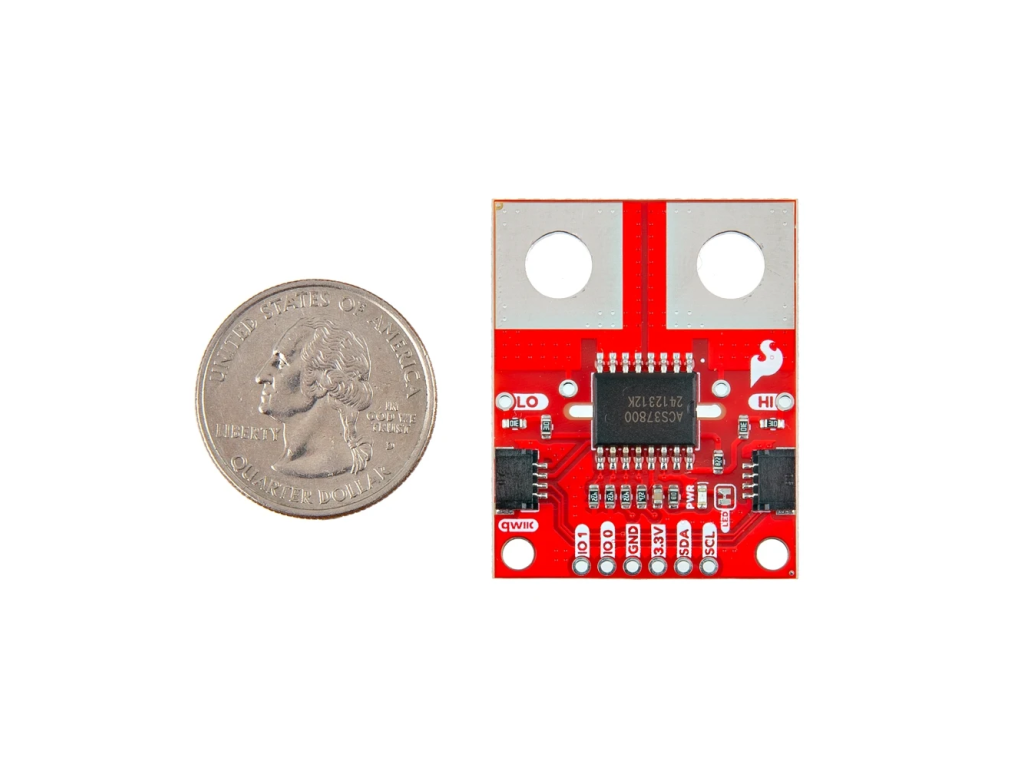

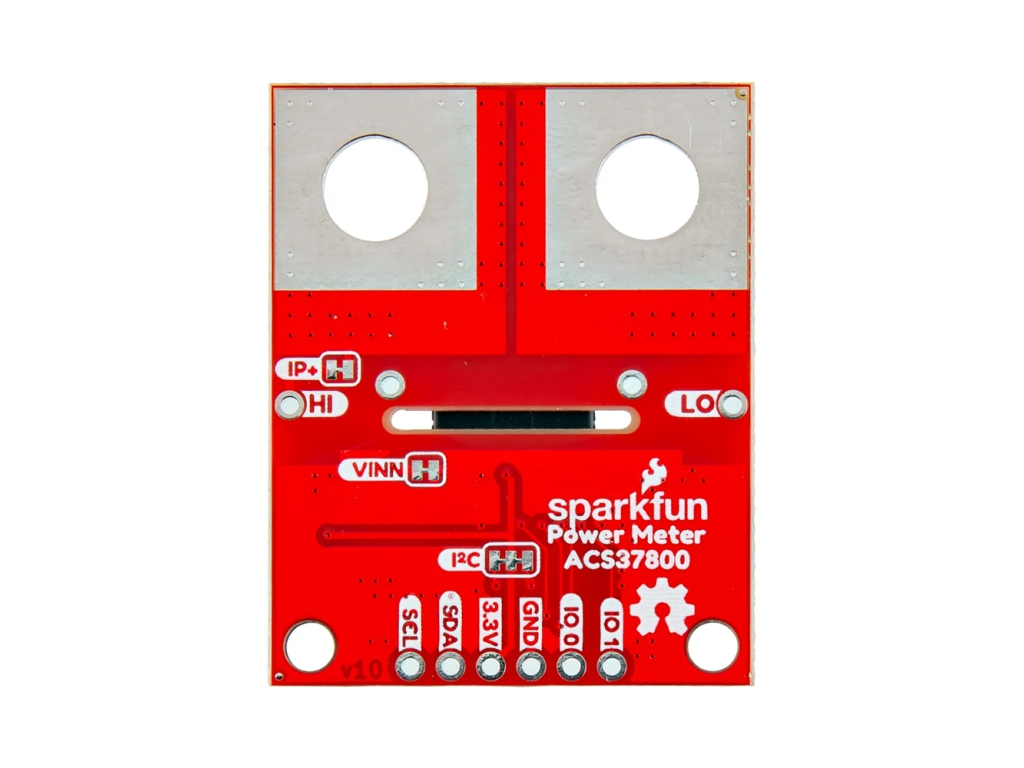

Merač výkonu SparkFun – ACS37800 (Qwiic)

Srdcom modulu je čip Allegro ACS37800 – jednofázový monitorovací obvod s Hallovým efektom, ktorý zabezpečuje galvanickú izoláciu medzi meranou silovou líniou a logickou časťou (mikrokontrolérom). Celý výpočet hodnôt prebieha priamo na čipe – nemusíte riešiť zložité matematické operácie vo svojom kóde. Modul komunikuje cez štandardné rozhranie I²C (Qwiic) pri napájaní 3,3 V, čo ho robí plne kompatibilným s celým ekosystémom SparkFun Qwiic.

Merač dokáže v reálnom čase poskytovať okamžité aj vypočítané hodnoty vrátane RMS prúdu, RMS napätia, činného výkonu, zdanlivého výkonu, účinníka (power factor) a frekvencie siete. Integrovaný register umožňuje aj akumuláciu energie (Wh) v čase. Programovateľné prahové hodnoty pre nadprúd a nad/podnapätie s možnosťou generovania alertov robia z tohto modulu spoľahlivého strážcu vašej aplikácie.

Parametre

• ⚡ Merací čip: Allegro ACS37800
• 🔌 Rozhranie: I²C (Qwiic, JST-SH 4-pin konektor)
• 🔋 Napájanie (logická strana): 3,3 V
• 📡 Rýchlosť I²C: 100 kHz (Standard Mode) / 400 kHz (Fast Mode)
• 🔁 Typ merania: AC aj DC (jednosmerné aj striedavé)
• ⚙️ Merané veličiny:
  • Okamžitý prúd a napätie
  • RMS prúd a RMS napätie
  • Činný výkon (W)
  • Zdanlivý výkon (VA)
  • Účinník (Power Factor)
  • Frekvencia siete
  • Akumulovaná energia (Wh)
• 🛡️ Izolácia: Galvanická izolácia (Hallova technológia) medzi silovou a logickou stranou
• ⚠️ Ochranné funkcie: Programovateľné prahy pre nadprúd a nad/podnapätie s alertmi
• 📐 Formát: Kompaktná breakout doska kompatibilná s ekosystémom Qwiic

Obsah balenia

• 1× Doska SparkFun Power Meter – ACS37800 (Qwiic) (SEN-29259)

ℹ️ Qwiic kábel, mikrokontrolér ani ďalšie príslušenstvo nie sú súčasťou balenia – je potrebné ich zakúpiť samostatne.

Užitočné odkazy

• 📄 Datasheet (Allegro ACS37800): https://www.allegromicro.com/-/media/files/datasheets/acs37800-datasheet.ashx
• 📘 Hookup Guide (SparkFun Learn): https://learn.sparkfun.com (vyhľadajte „ACS37800 Hookup Guide")
