Modul na rozpoznanie žíl na prstoch tenkého typu

Neohodnotené
Značka: Waveshare

Modul na rozpoznanie žíl na prstoch tenkého typu

SKU: 30972

Dostupnosť Skladom (3 ks)
Môžeme doručiť do:
30.7.2025
Možnosti doručenia
Kód: 26179
19,56 € / ks 15,90 € bez DPH
Modul na rozpoznanie žíl na prstoch tenkého typu
Neohodnotené
Značka: Waveshare
SKU30972 1
Loading...
Modul na rozpoznanie žíl na prstoch tenkého typu (B), vstavané jadro Cortex, prispôsobivosť bez USB disku, komunikačné rozhranie UART, detekcia živosti žíl na prste
Modul na rozpoznanie žíl na prstoch tenkého typu

Prijíma vysoko výkonný Cortex core controller

Rýchle rozpoznanie, vysoká stabilita, nízka spotreba energie, jednoduchá montáž

Modul tenkého typu prstovej žily (B), pohľad spredu
Vlastnosti

Tento produkt je modul na rozpoznávanie žíl prsta založený na 32-bitovom jadre ARM Cortex-M4F, pracovná frekvencia je až 192 MHz. Podporuje výpočet algoritmu s pohyblivou rádovou čiarkou a inštrukčnú sadu DSP, čo umožňuje efektívne vykonávanie biometrických rozpoznávacích algoritmov. Modul využíva samostatný dizajn NIR svetla, čo uľahčuje integráciu do rôznych koncových zariadení a zlepšuje celkovú integráciu systému.

Rozhranie modulu je kompatibilné so štandardnými protokolmi na rozpoznávanie odtlačkov prstov a ponúka vynikajúcu prispôsobivosť platformy a škálovateľnosť, čo umožňuje rýchlu integráciu a vývoj. Je vhodný pre aplikácie, ako sú inteligentné zámky dverí, kľučky dverí typu push-pull alebo skryté kľučky dverí, kompaktné inteligentné úložné skrine a systémy kontroly prístupu a dochádzky, pričom poskytuje vysoko presné a vysoko spoľahlivé riešenie autentifikácie identity.

  • Tenký modul na rozpoznávanie žíl na prste s montážnou hrúbkou 8,29 mm
  • Vysoko presný integrovaný dizajn typu všetko v jednom bez redundantnej vnútornej kabeláže, vysoká spoľahlivosť dizajnu
  • Založené na architektúre systému mikrokontrolérov SOC s vysoko výkonným algoritmom pre žily prstov, podporuje bezpečnostnú certifikáciu EAL4+
  • Pohotovostný prúd je menší ako 5uA, pracovný prúd je menší ako 19,5mA a doba odozvy pri zapnutí je menšia ako 20ms, čo z neho robí jeden z produktov s vynikajúcou optimalizáciou energetickej účinnosti v priemysle.
  • Plne uzavretá konštrukcia bez odkrytých komponentov okrem káblových konektorov. Vyhovuje priemyselnému štandardu Triple-Proof a úroveň vodotesnosti dosahuje IP56
  • Podporuje sériovú komunikáciu USB a UART
  • Rozhranie modulu je kompatibilné s priemyselným štandardom odtlačkov prstov, pohodlnejšie pre integráciu a vývoj
  • Algoritmus modulu sa vyznačuje prispôsobivosťou a podporuje protokol odtlačkov prstov aj súkromný protokol
  • Prijíma oddelený dizajn, zdroj blízkeho infračerveného svetla (NIR) je fyzicky oddelený od modulu žily na prste a namontovaný oproti okienku žily na prste, v strede a v rozsahu 50 mm

Rozpoznanie žíl na prstoch

Na rozdiel od tradičného modulu odtlačkov prstov na snímanie povrchových snímok odtlačkov prstov, modul na rozpoznávanie žíl na prste využíva technológiu blízkeho infračerveného zobrazovania na detekciu absorpčných charakteristík hemoglobínu v krvi pod blízkym infračerveným svetlom a získanie obrazu distribúcie žíl v prste. Táto metóda účinne zabraňuje zlyhaniam rozpoznávania spôsobeným poškodením kože, abráziou alebo povrchovou kontamináciou.
Po zhromaždení obrázkov modul vykoná sériu krokov spracovania, ako je vylepšenie obrazu, filtrovanie, normalizácia, binarizácia a extrakcia funkcií, aby sa extrahovali priestorové topologické vlastnosti vzoru žíl, čo umožňuje vysoko presnú identifikáciu živosti. Pre používateľov s nejasnými, opotrebovanými alebo chýbajúcimi odtlačkami prstov ponúka rozpoznávanie žiliek na prstoch stabilnejšiu, spoľahlivejšiu a bezpečnejšiu biometrickú alternatívu.

Modul tenkých žíl na prste (B), princíp rozpoznávania žíl na prstoch

Špecifikácie
SOC 192 MHz 32-bitový mikroprocesor ARM Cortex-M4F
Užívateľská kapacita 100 ID
Rýchlosť rozpoznávania <1 s
Metóda zhody 1:1 alebo 1:N
Údaje šablóny žíl Jedna šablóna ≤ 1K bajtov
Miera falošného prijatia < 0,0001 % (pri vysokej úrovni zabezpečenia)
Miera falošného odmietnutia 0,01 % (pri vyššej úrovni zabezpečenia)
Komunikačné rozhranie USB: Adaptívny USB disk bez disku (Windows OS)
UART: 3,3 V TTL, predvolená prenosová rýchlosť: 57600 bps
Prevádzkové napätie 3,3 V (± 3 %)
Prevádzkový prúd 19,5 mA
pohotovostný prúd ≤ 5uA
Rozmery 39,98 × 34,92 × 8,29 (mm)
OHROZENIE ABS + PC
Požiarna klasifikácia UL94-5VB
Hodnotenie vodotesnosti IP56 (okrem konektorov a časti NIR svetla)

Inovatívny dizajn pre flexibilné vkladanie

Modul sa vyznačuje oddeleným dizajnom blízkeho infračerveného svetla (NIR), ktorý výrazne zvyšuje jeho všestrannosť a flexibilitu integrácie. Dá sa jednoducho zabudovať do rôznych produktových štruktúr, ako sú automatické inteligentné dverové zámky, kľučky dverí push-pull alebo skryté, kompaktné inteligentné skrinky a jednoduché systémy kontroly prístupu, čo poskytuje efektívnejšie a pohodlnejšie riešenie pre funkčnú modernizáciu koncových produktov.

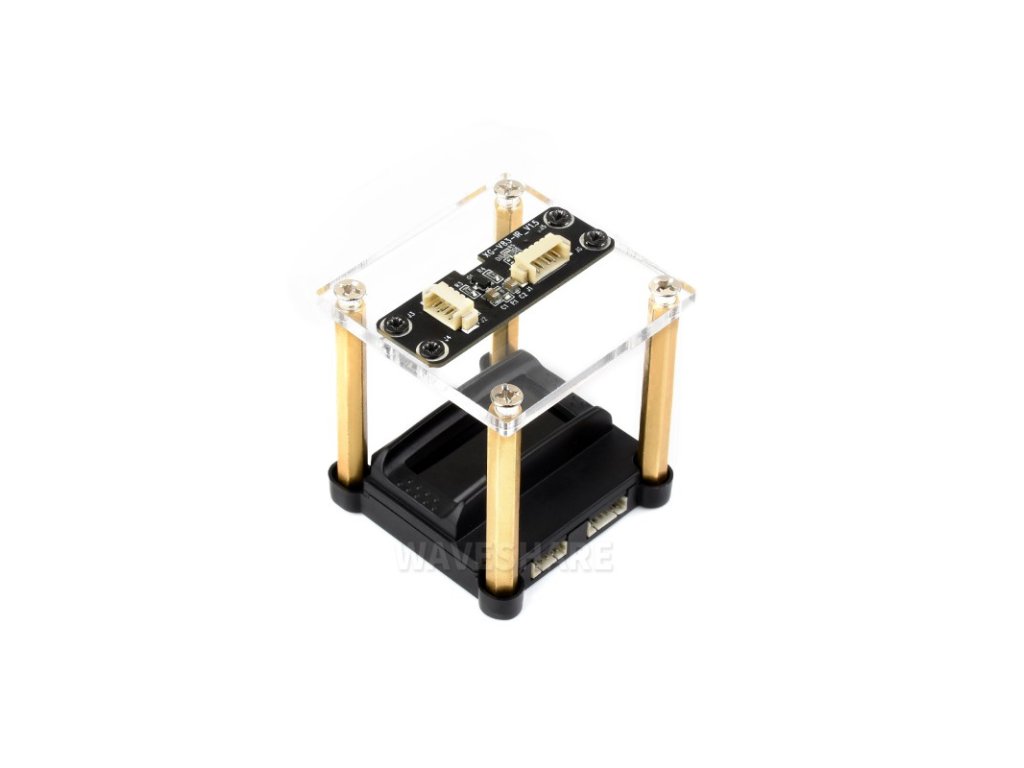

Modul tenkých prstov (B) má oddelený dizajn blízkeho infračerveného svetla (NIR)


Bezpečnostné opatrenia pri používaní
  • Po dlhodobom používaní sa môže na povrchu zberného okienka nahromadiť prach a ovplyvniť výkon rozpoznávania žiliek na prstoch. Zariadenie sa odporúča pravidelne čistiť.
  • Na utretie zberného okienka môžete použiť vatový tampón namočený v malom množstve alkoholu. Ak alkohol nie je k dispozícii, ako alternatívu možno použiť vysoko odolný likér. Nepoužívajte čistiace prostriedky, ako sú čističe dosiek plošných spojov alebo čističe elektrických kontaktov.
  • Zabráňte nárazom ostrých predmetov na zberné okienko.
  • Vyhnite sa používaniu zariadenia v daždi, priamom slnečnom svetle a v silných magnetických poliach alebo silných elektrických poliach.
  • Kovové predmety a vodivé materiály držte ďalej od povrchu zberného okienka, aby ste predišli fyzickému poškodeniu.

Správny spôsob registrácie
Modul tenkého prsta (B), ukážka správneho umiestnenia prsta

Jemne priložte prst rovnobežne s okienkom na odber a súčasne sa dotknite oboch snímacích bodov


Modul tenkého prsta (B), ukážka správneho umiestnenia prsta

Pre úspešnú registráciu je potrebné zachytiť celý vzor žily na prste

Modul tenkého prsta (B), ukážka správneho umiestnenia prsta

Uistite sa, že konček prsta, stredná časť a základňa prsta sú presne zapísané


Modul tenkého prsta (B), ukážka správneho umiestnenia prsta

Pri každom umiestnení jemne zmeňte polohu prstov, aby ste zaistili úplné pokrytie


Nesprávne umiestnenie prstov
Modul tenkého prsta (B), ukážka nesprávneho umiestnenia prsta

Všetky prsty sú príliš napäté alebo natiahnuté


Modul tenkého prsta (B), ukážka nesprávneho umiestnenia prsta

Prst sa nedotýka oboch snímacích bodov

Modul tenkého prsta (B), ukážka nesprávneho umiestnenia prsta

Prst sa dotkne stredného zberného okienka


Modul tenkého prsta (B), ukážka nesprávneho umiestnenia prsta

Prst je stlačený nadmernou silou


Spôsoby pripojenia
Modul tenkých žíl prstov (B), pripojenie cez USB port

Pripojte sa k portu USB počítača pomocou adaptéra a kábla USB

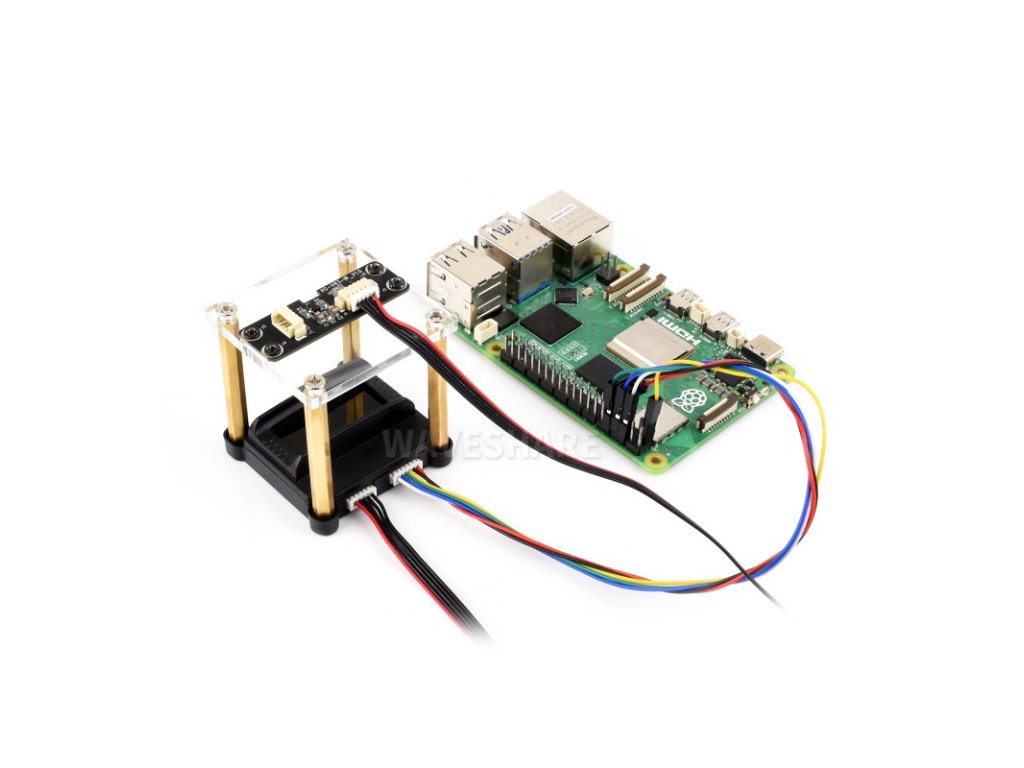

Modul tenkých žíl prstov (B), pripojenie cez UART

Pripojte sa priamo k rozhraniu UART riadiacej dosky pomocou káblov

* Len pre informáciu, vyššie uvedená riadiaca doska alebo hostiteľ NIE SÚ súčasťou dodávky.



Obrysové rozmery
Tenký modul prstovej žily (B), obrysové rozmery Tenký modul prstovej žily (B), obrysové rozmery

Obsah balenia:

Weight: 0.074 kg

  1. Finger Vein Scanner Module (B) x1
  2. 3.3V adapter board x1
  3. MX1.25 6PIN cable x1
  4. MX1.25 6PIN to 2.54 cable x1
  5. MX1.25 5PIN cable x1
  6. Type-A male to MX1.25 4PIN cable x1
Finger Vein Scanner Module (B)
