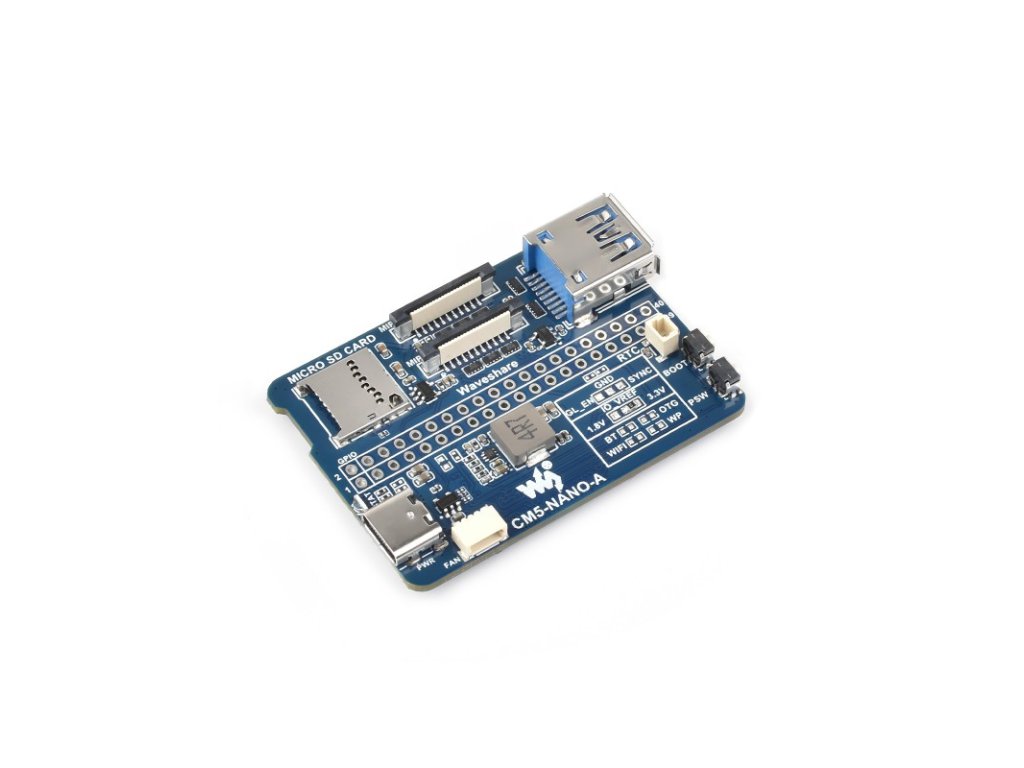

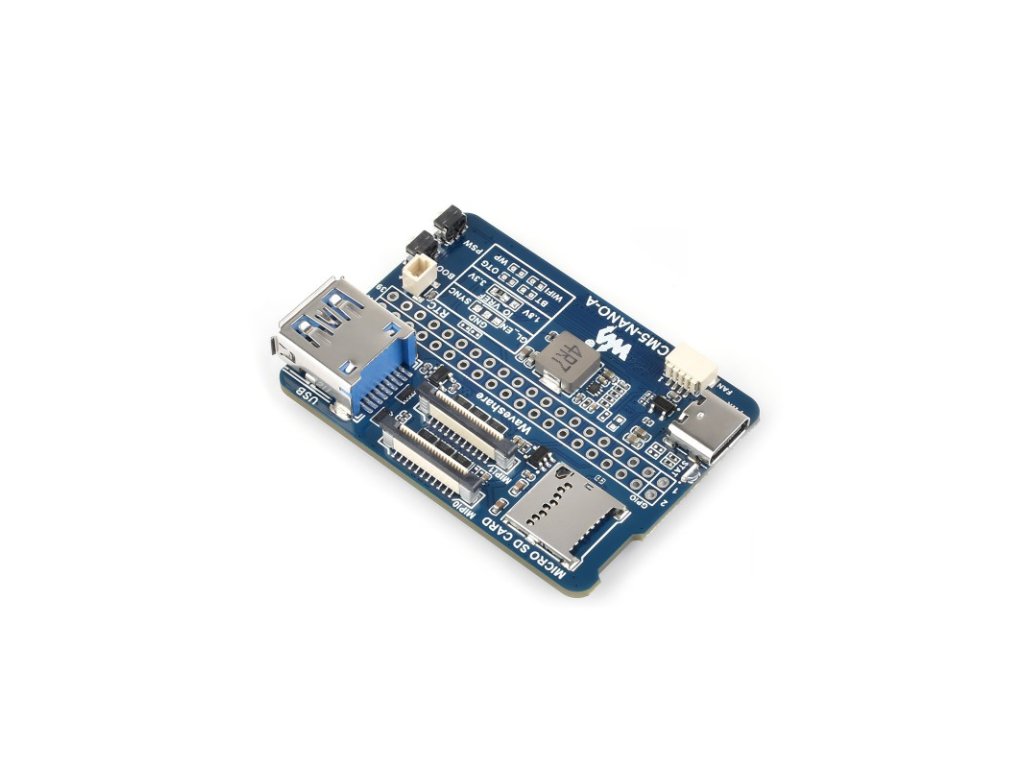

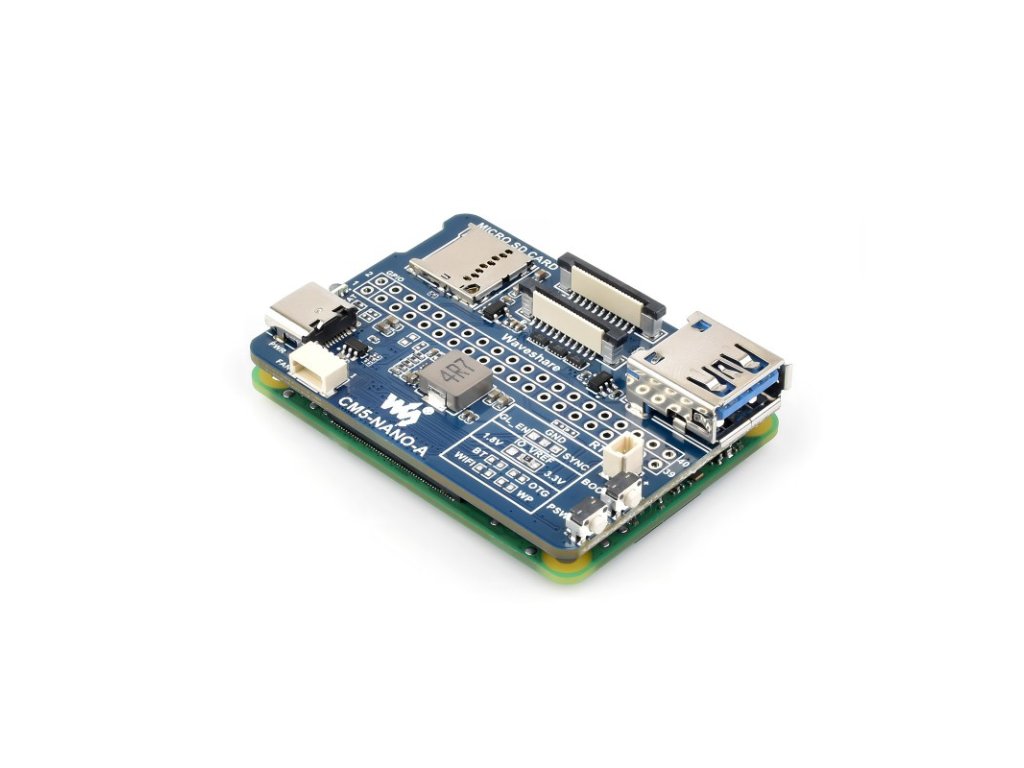

Nano Base Board (A) pre Raspberry Pi CM5, rovnakej veľkosti ako CM5
Nano Base Board (A) pre Raspberry Pi CM5, rovnakej veľkosti ako CM5
SKU: 29307
Nano Base Board (A) pre Raspberry Pi Compute Module 5, rovnakej veľkosti ako CM5
Nano základná doska (A) pre CM5
Vhodné na hodnotenie Raspberry Pi CM5 alebo na integráciu do konečných produktov
Základná doska pre výpočtový modul 5 Lite / eMMC
Rovnaká veľkosť ako CM5
Kompaktná veľkosť a plne funkčné, s viacerými periférnymi rozhraniami, vhodné pre úzke aplikačné prostredia
Poznámka: CM5 NIE JE súčasťou balenia. Kúpte si ho samostatne.
Špecifikácie
| Zásuvka CM5 | vhodné pre všetky varianty výpočtového modulu 5 |
|---|---|
| Konektor | Rozhranie Raspberry Pi 40PIN GPIO × 1 |
| USB | Port USB 3.2 Gen1 typu A × 1 |
| MIPI | MIPI 4-prúdové rozhranie × 2 (22pinový 0,5mm FPC konektor) |
| Skladovanie | Zásuvka na kartu TF pre varianty Compute Module 5 Lite (bez eMMC). |
| Príkon | 5V |
| Rozmery | Rozmer 55 × 40 mm |

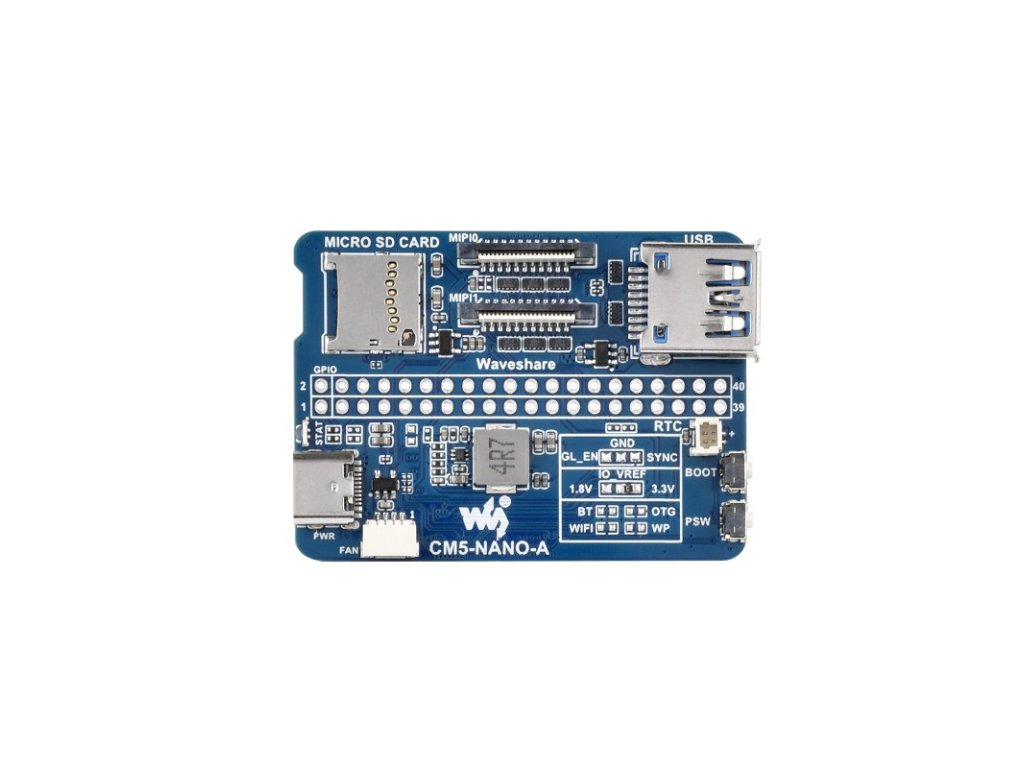

Čo je na palube

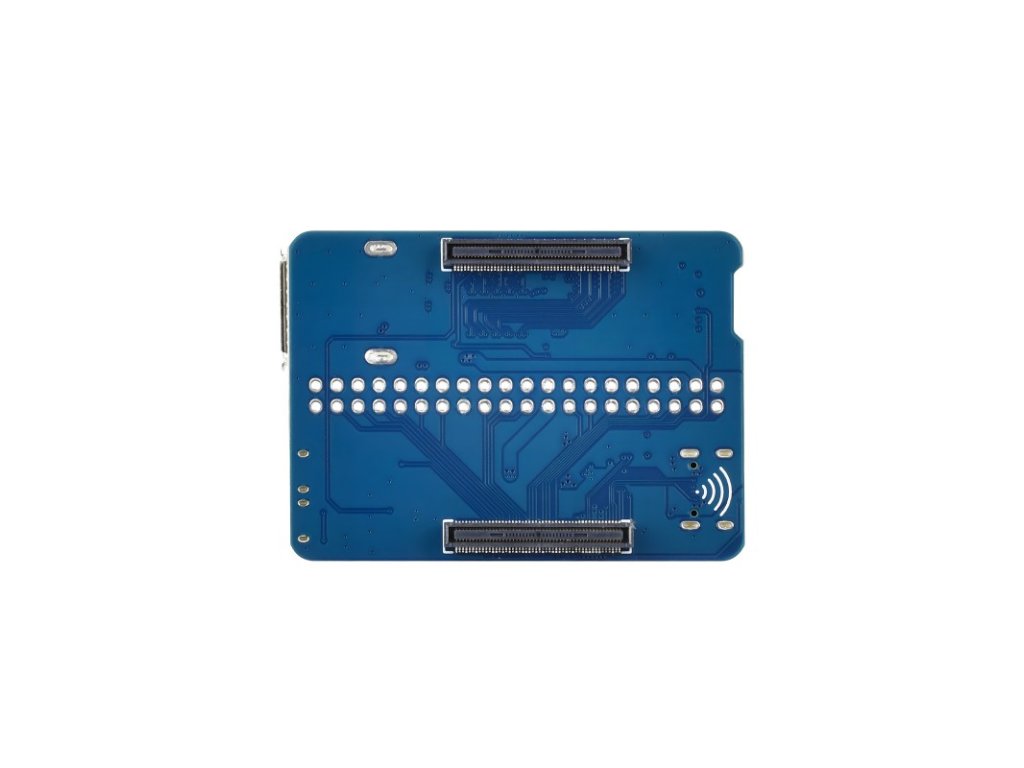

- Zásuvka CM5
vhodná pre všetky varianty Compute Module 5 - USB port
Vysokorýchlostné rozhranie USB 3.2 Gen1 na pripojenie rôznych zariadení USB - Slot pre kartu TF
na pripojenie karty TF s vopred vypáleným obrázkom (LEN variant Lite) - Napájanie / Programovanie
5V napájanie, alebo slúži na napaľovanie eMMC - Hlavička ventilátora
4PIN JST-SH PWM hlavička ventilátora pre pripojenie chladiaceho ventilátora
Tlačidlo napájania PSW- Tlačidlo BOOT
Stlačením pred zapnutím a uvoľnením po zapnutí prejdete do režimu napaľovania
- 2PIN JST-SH RTC hlavička batérie
- 40PIN GPIO rozhranie
vhodné na pripojenie k rôznym modulom HAT - Duálne MIPI rozhrania
pre pripojenie k DSI displejom alebo CSI kamerám - Špeciálne funkčné kolíky
CM5 povoľuje napájanie jadra a signál ETH SYNC - Výber IO-VREF
CM5 Logická úroveň IO: 3,3V alebo 1,8V - Piny aktivácie funkcie
Štandardne zapnuté, možno ich vypnúť skratovaním príslušných podložiek - Dvojfarebný LED indikátor
Červené svetlo: Indikátor napájania Raspberry Pi
Zelené svetlo: Indikátor pracovného stavu Raspberry Pi
Obrysové rozmery
O výpočtovom module 5
Novo vylepšený, výkonnejší
- Vylepšený procesor BCM2712, štvorjadrový Cortex-A76 64-bitový SoC, vyšší výkon
- Viac možností pre RAM (2 GB / 4 GB / 8 GB / 16 GB)
- Viac možností pre eMMC Flash (0 GB (Lite) / 8 GB / 16 GB / 32 GB / 64 GB)
- Rýchlejšie úložisko eMMC Flash, rýchlosť prenosu dát až 200 Mb/s
- Voliteľné pre certifikovaný rádiový modul, podporuje buď anténu PCB, alebo externú anténu, vhodnejšie pre priemyselné aplikácie
- Prijíma B až B konektory, najviac kompatibilné s Compute Module 4
- Integrovaný Gigabit Ethernet PHY s podporou IEEE1588, vhodný pre sieťové aplikácie
- Integrované rozhranie PCIe Gen 2 x1 umožňuje pripojenie užitočnejších modulov
Obsah Balenia:
Hmotnosť: 0,015 kg
- CM5-NANO-A x1
- 2*20PIN farebne odlíšená rovná hlavička špendlíka x1
