Napäťová a prúdová ochrana Sinotimer SVP-916 40A na DIN lištu

Zariadenie slúžiace na ochranu pripojených spotrebičov pred prepätím, podpätím a nadmerného odberu prúdu. Typicky na ochranu motorov čerpadiel pri situácii, keď sa motor po pripojení napätia nerozbehne vplyvom mechanických odporov alebo pri poruche rozbehového kondenzátora.

Špecifikácia:
- model SVP-916
- prevádzkové napätie: 230VAC/50Hz
- max.pretekajúci prúd: 40A

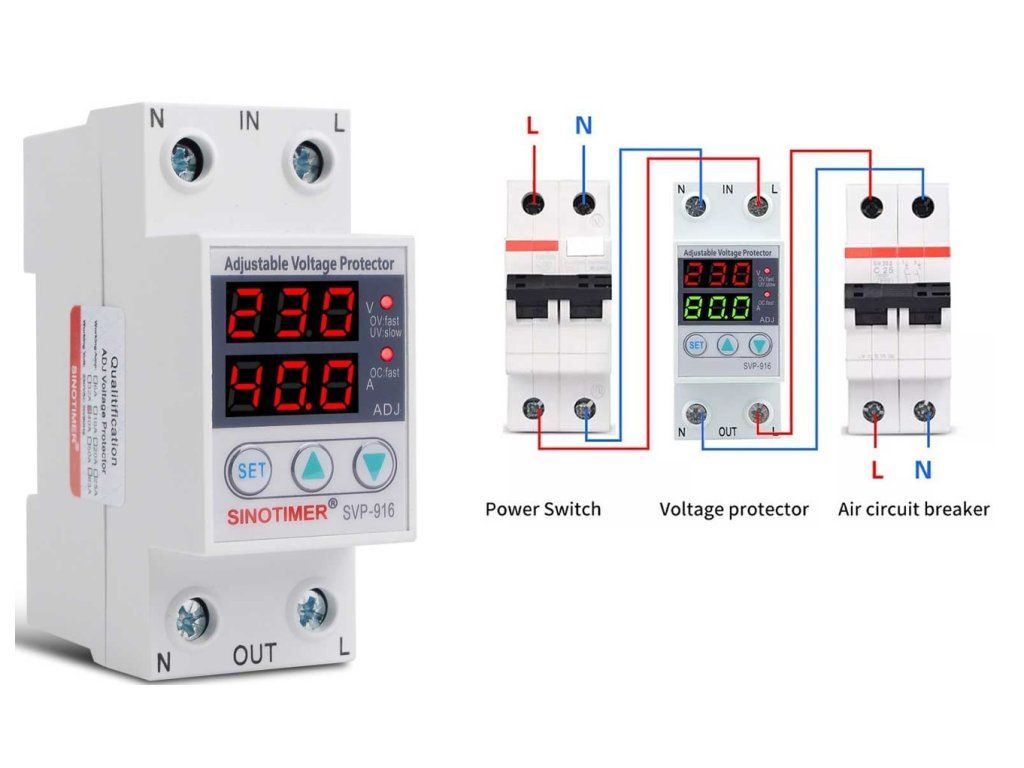

- jednofázové pripojenie
- rozsah nastavenia ochrany proti prepätiu: 220-299VAC
- rozsah nastavenia ochrany proti podpätiu: 219-150VAC
- rozsah nastavenia opätovného pripojenia: 151-220VAC
- oneskorenie aktivácie napäťovej ochrany: 0,1-10s (predvolené 0,1s)
- rozsah nastavenia prúdovej regulácie: 1-40A (krok po 1A)
- oneskorenie aktivácie prúdovej ochrany: 0,1-512S (predvolené 5s)
- opätovné zapnutie po aktivácii prúdovej ochrany: 2-512s (predvolené 2s)
- doba oneskorenia zapnutia: 2-255s (predvolené 2s)
- vlastná spotreba: max.2W
- rozmery: 81x36x60mm (2 pozície v rozvádzači)

Nastavenie:
1) Podržte tlačidlo SET, kým sa na hornom displeji neobjaví mód nastavenia Pxx
2) Opakovaným stlačením tlačidla SET je možné zvoliť mód P01-P13
3) tlačidlami ^ av je možné nastaviť parameter v jednotlivom móde
4) Pre ukončenie nastavenia je možné vyčkaťcca 5s, kedy sa prístoj vráti do základného zobrazenia alebo tlačidlom SET odkrokovať až do módu P13 a ďalším stlačením sa ukáže základné zobrazenie.

Upozornenie:
Obvod je nutné doplniť zodpovedajúcim ističom pre ochranu proti skratu
