Pico Add-On Flipper for XRP

Každý, kto pozná vývojové dosky Raspberry Pi Pico, pravdepodobne videl rôzne doplnkové dosky HAT (Hardware Attached on Top). Ak ste ako my, pravdepodobne ste sa stretli s jednoduchým dizajnovým obmedzením: HAT je možné pripojiť iba v jednej orientácii!

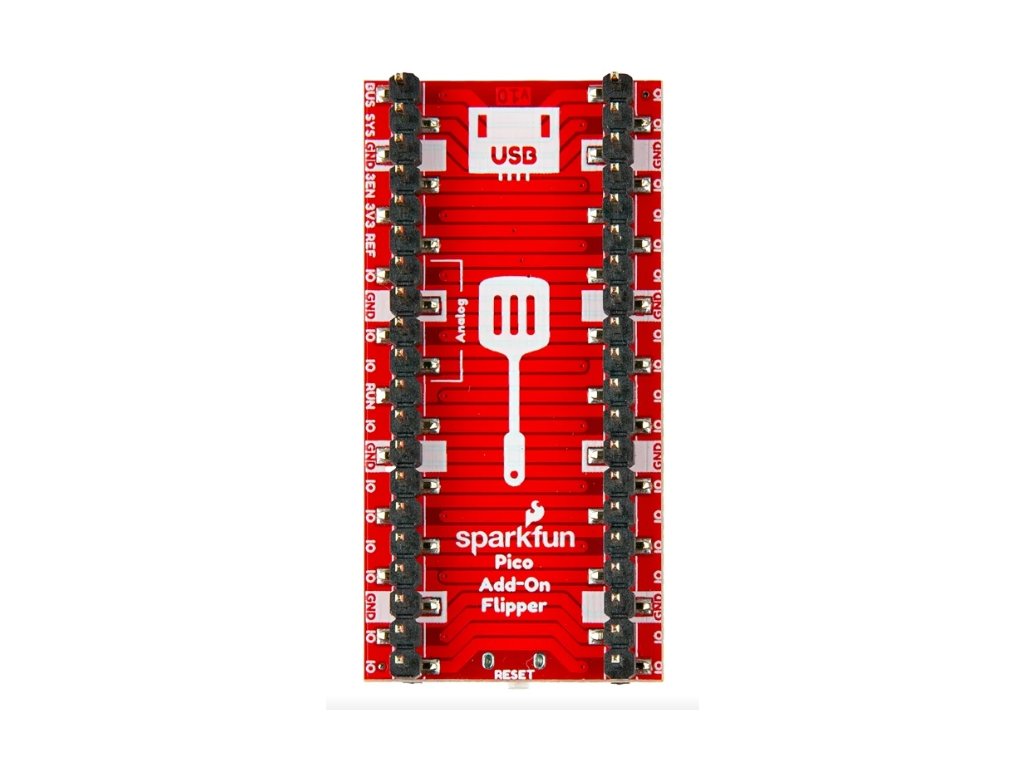

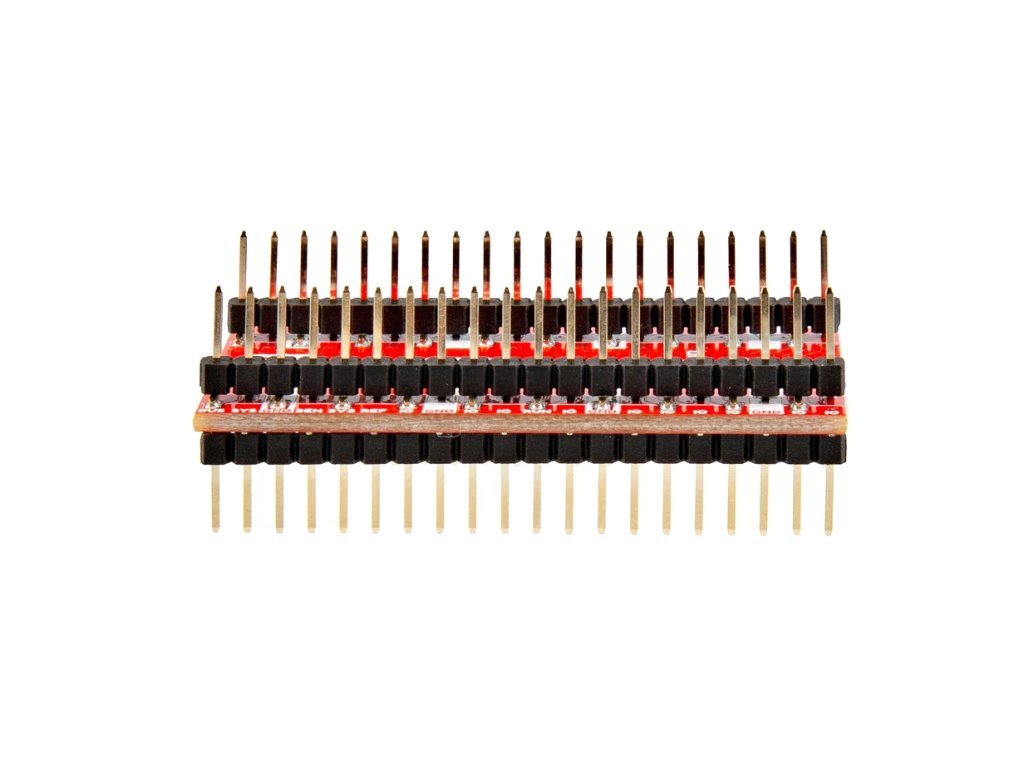

Či už je HAT pripevnený nad alebo pod Raspberry Pi Pico, všetky majú pevnú orientáciu. V SparkFun sme vymysleli jednoduché riešenie tohto problému: SparkFun Pico Add-On Flipper pre XRP. Náš Pico Add-On Flipper vyberie štandardný kolík pre akúkoľvek vývojovú dosku Raspberry Pi Pico a prevráti ho, ako keby ste ho fyzicky otočili (lícom nadol).

Ako je to užitočné? Povedzme, že máte projekt, ktorý používa:

Vývojová doska Raspberry Pi Pico musí mať špecifickú orientáciu, aby mala prístup ku konektoru USB. Zapojenie alebo pripojenia k dokonalému HAT pre váš projekt sú však nesprávne. Pomocou Pico Add-On Flipper môžete tieto pripojenia prevrátiť z pravej strany portu USB doľava (alebo naopak).
Dokonalý klobúčik pre vašu súpravu platformy Experiential Robotics Platform (XRP) nie je určený na pripevnenie na vrch Pico, ale pod neho – napríklad na zobrazovaciu dosku s obrazovkou smerujúcou nadol. Pomocou Pico Add-On Flipper môžete vziať dosku displeja (s hardvérom pripevneným na spodnej strane) a prevrátiť ju, aby ste ju namontovali ako HAT (nad Pico s obrazovkou smerom nahor).

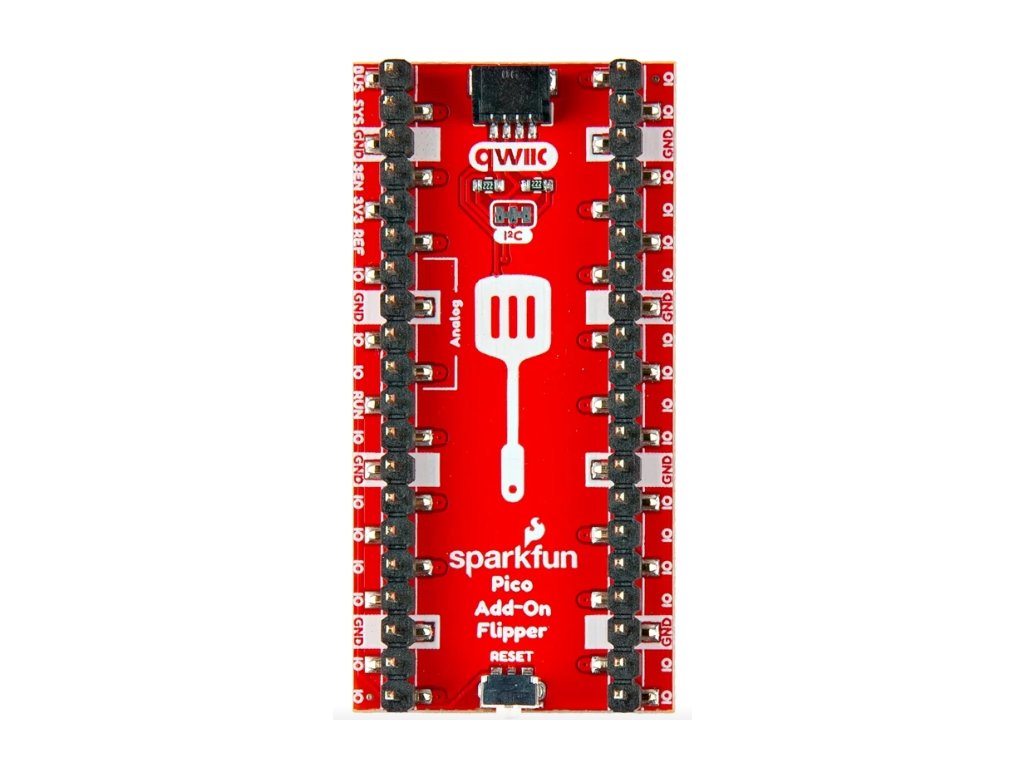

Poskytujeme tiež Qwiic konektor a resetovacie tlačidlo na okrajoch Pico Add-On Flipper, ku ktorým majú používatelia jednoduchý prístup.

Dokumentácia:

• Schematic
• KiCad Files
• Board Dimensions
• Hookup Guide
• CAD Model
• Qwiic Info Page
• GitHub Hardware Repo
