Psst - chcete použiť výkonný mikrokontrolér RP2350 ako mozog vášho projektu, ale chcete viac funkcií, než aké ponúka bežné Raspberry Pi Pico 2? Dosky Pimoroni Pico sú vylepšené vývojové dosky so všetkými chutnými bonusmi 🍪

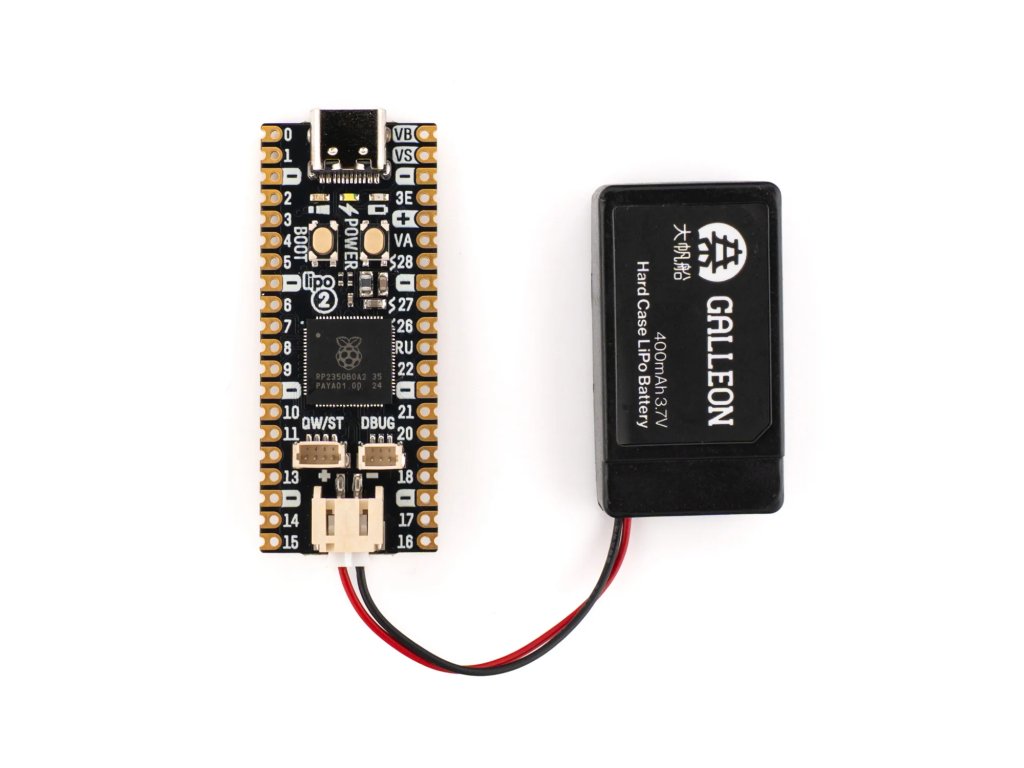

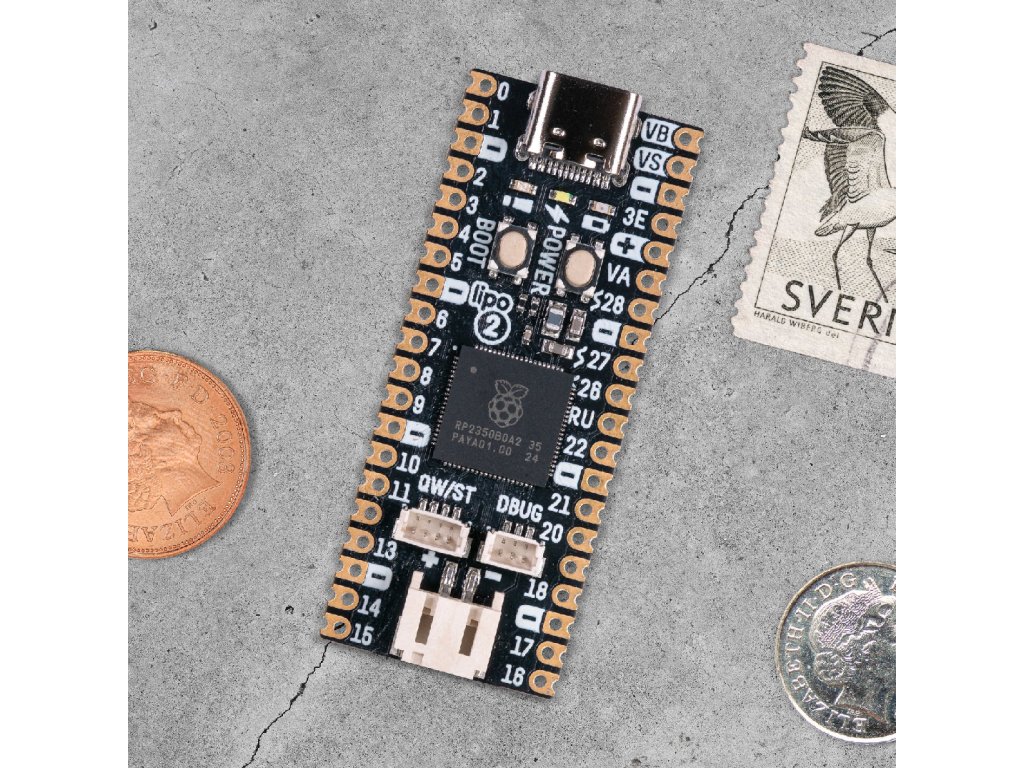

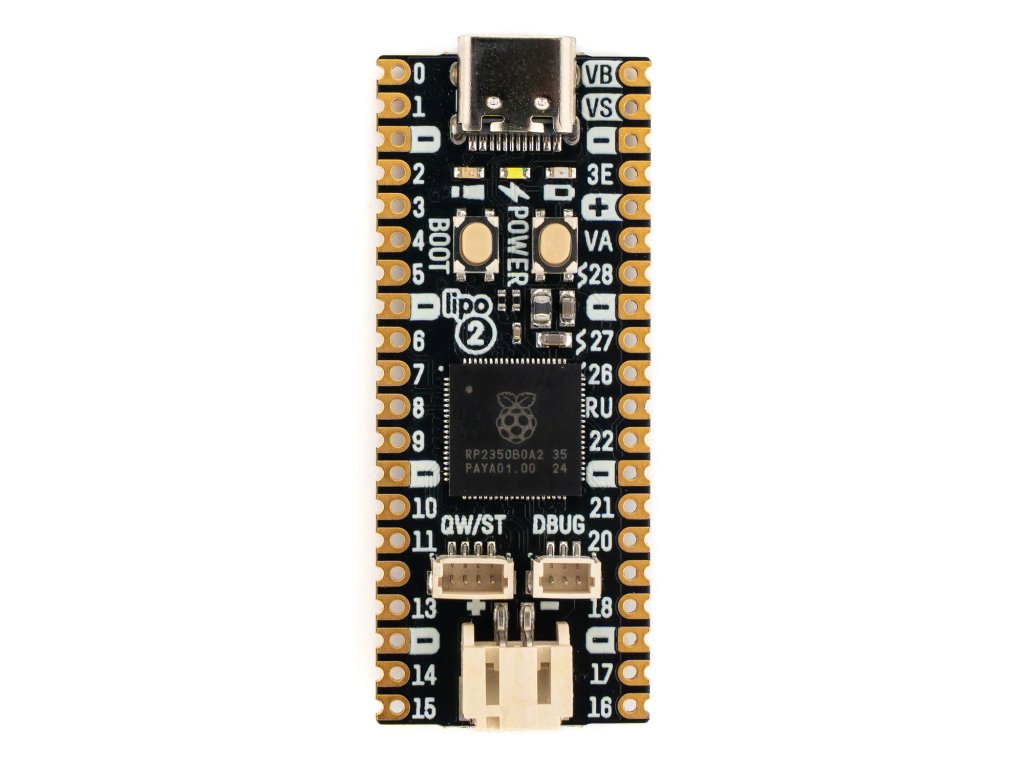

Pimoroni Pico LiPo 2 je napájaný a programovateľný cez USB-C a dodáva sa s vylepšenou 8 MB RAM , 16 MB flash pamäťou a ľahko čitateľnými označeniami pinov . Má integrovanú správu LiPo/LiIon batérií - vstavaný nabíjací obvod znamená, že nabíjanie batérie je rovnako jednoduché ako pripojenie dosky cez USB. K obvodu batérie sú pripojené dve indikačné LED diódy, ktoré vás informujú o stave zapnutia/vypnutia a stave nabíjania, a je kompatibilný s akoukoľvek z našich LiPo , LiIon a vysokokapacitných LiPo batérií. K dispozícii je tiež praktické tlačidlo napájania a tlačidlo BOOT, ktoré možno použiť aj ako používateľský prepínač.

Je super jednoduché pripojiť sa k zariadeniam bez spájkovania vďaka konektoru Qw/ST (na pridanie I2C senzorov a rozbočovacích konektorov ), konektoru SP/CE (na pripojenie SPI/sériových rozbočovacích konektorov alebo na pridanie bezdrôtového rozbočovacieho konektora RM2 ) a ladiacemu konektoru (ak uprednostňujete programovanie pomocou ladiacej jednotky SWD ).

Hľadáte podobnú dosku so zabudovaným pripojením WiFi a Bluetooth? Pozrite sa na Pimoroni Pico LiPo 2 XL W !

Funkcie

Poháňaný procesorom RP2350B (dvojarmový Cortex M33 s frekvenciou až 150 MHz a 520 KB SRAM)
16 MB QSPI flash pamäte s podporou XiP
8 MB PSRAM
Nabíjačka MCP73831 s nabíjacím prúdom 215 mA ( technický list )
Ochrana batérie XB6096I2S ( technický list )
Konektor USB-C na napájanie, programovanie a prenos dát
Konektor Qw/ST (Qwiic/STEMMA QT) na pripojenie I2C rozbočovačov
Konektor SP/CE na pripojenie zariadení SPI/sériového portu
3-pinový ladiaci konektor (JST-SH)
Prepínač pre základný vstup (slúži aj ako výber DFU pri bootovaní)
Tlačidlo napájania
LED indikátory napájania, nabíjania a používateľa
Vstavaný regulátor 3V3 (maximálny prúdový výstup regulátora 600mA)
Rozsah vstupného napätia 3V - 5,5V
2-pólový konektor batérie JST PH s vyznačenou polaritou na doske
Dva rady po 20 pinov, odhaľujúce 26 GPIO
Kompatibilné s doplnkami Raspberry Pi Pico

Batérie, káble a konektory nie sú súčasťou balenia.

Zapojenie pinov a schéma

Začíname

Ak s doskami RP2350 ešte len začínate, odporúčame vám začať s našou vlastnou zostavou MicroPython, ktorá zahŕňa podporu pre naše rozbočovacie rozhrania a doplnky Pico.

Pripojenie rozbočovačov

Pico Lipo 2 XL W má konektor Qw/ST (tiež známy ako Qwiic/STEMMA QT) aj konektor SP/CE. Rozbočovacie konektory Qw/ST môžete jednoducho pripojiť pomocou 4-pinového kábla JST-SH - 4-pinový kábel JST-SH a rozbočovacie konektory SP/CE pomocou 8-pinového kábla JST-SH - 8-pinový kábel JST-SH.

Poznámky

⚠️ Batériu Pimoroni Pico LiPo 2 by ste mali používať iba s LiPo alebo LiIon batériami a mali by ste sa uistiť, že akýkoľvek projekt zahŕňajúci LiPo batérie je dostatočne chránený pred preliačinami, ohnutím, prepichnutím alebo stlačením.
Rozmery: približne 53 mm x 21 mm x 10 mm (D x Š x V, vrátane konektorov)
Používateľská LED dióda je zapojená do GP25, rovnako ako na bežnom Pico. Môžete ju blikať úplne rovnakým spôsobom !
Okrem toho, že je užitočné na prepnutie vášho Pico LiPo 2 do bootloaderového režimu, môžete tlačidlo BOOT použiť aj ako používateľské tlačidlo. Je zapojené do GP45 a má aktívny nízky signál.
VBus Sense je zapojený do GP24 a VBat Sense do GP43.

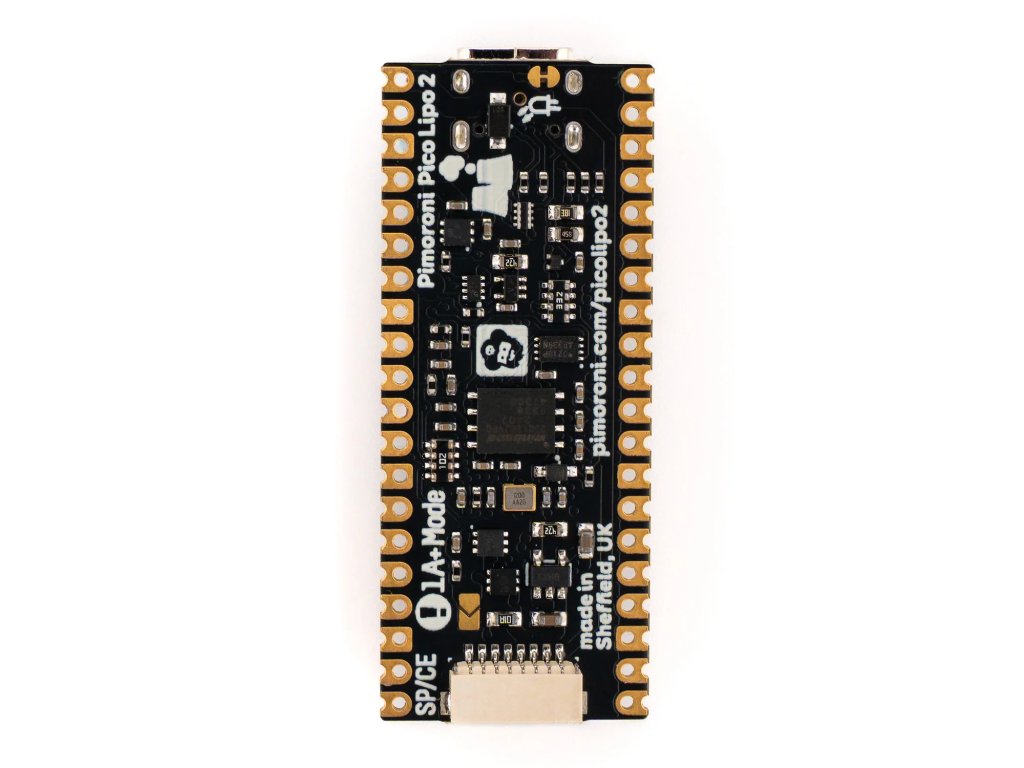

Pre použitie vyžadujúce veľmi nízku spotrebu energie je možné LED diódu napájania odpojiť prerezaním vodiča na zadnej strane dosky označeného symbolom LED diódy, blízko konca USB-C.
Pri vysokých odberoch energie nad 800 mA je možné obísť ochranu batérie spájkovaním vodiča označeného „+1A Mode“. Predtým sa uistite, že vaša batéria dokáže bezpečne dodať toto množstvo prúdu.

O RP2350

Čip RP2350 je Double Quarter Pounder & Fries v porovnaní s Double Cheeseburger z RP2040 a môže mať jeden alebo viac burgerov RISC-V namiesto ktoréhokoľvek z ARM M33, aby sme to natiahli do podoby.

Okrem moderných jadier M33 ARM existujú aj ďalšie výhody: viac možností PIO, rôzne stavy s nízkou spotrebou energie na odber elektrónov, celý bezpečnostný systém a niekoľko špecializovaných digitálnych video obvodov na odľahčenie výstupu DVI/HDMI.

Môžete očakávať výrazné zvýšenie výkonu – naše „reálne“ testy MicroPythonu bežia až 2x rýchlejšie v porovnaní s RP2040 a spracovanie čísel s pohyblivou desatinnou čiarkou v C/C++ je až 20x rýchlejšie. Dodatočná pamäť RAM na čipe bude mať veľký význam pri vykonávaní operácií náročných na pamäť (napríklad práca s displejmi s vyšším rozlíšením) a vďaka podpore externej PSRAM je možné pridať ešte viac.

RP2350 sa dodáva v dvoch variantoch – A (štandardný) a B (všetky piny). Čip B má ohromujúcich 48 použiteľných GPIO pinov vrátane 8 ADC a 24 PWM a je súčasťou niektorých našich nových produktov.
