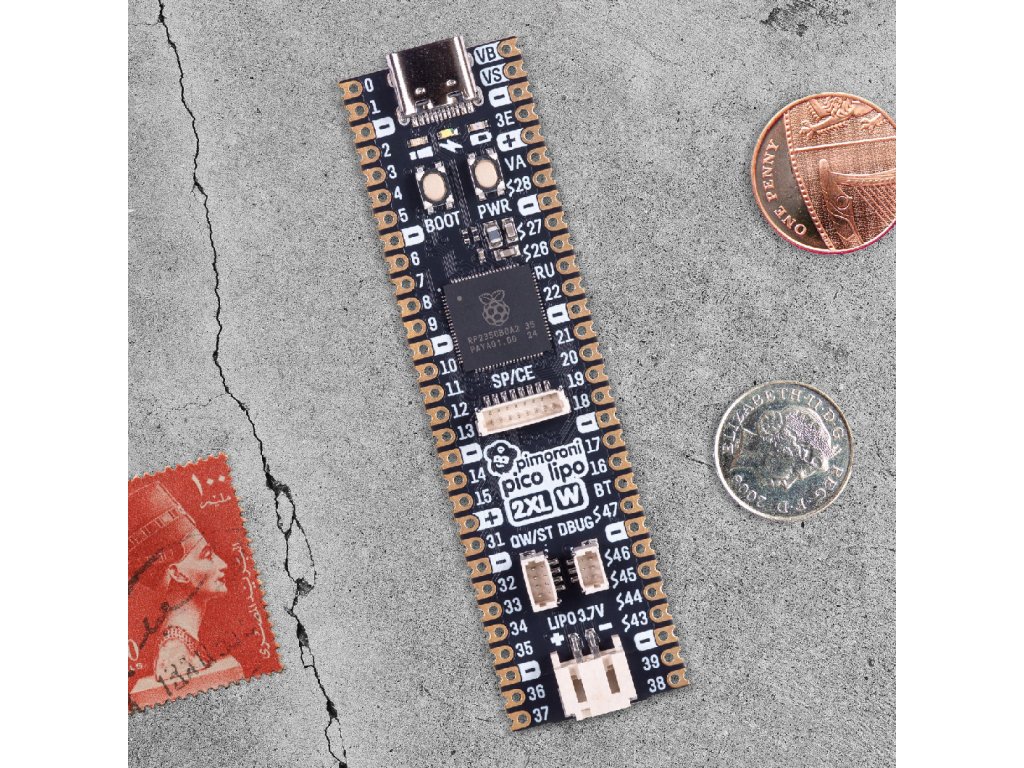

Predĺžená doska s procesorom RP2350 od značky Pirate, 16 MB flash pamäte, 8 MB PSRAM, USB-C, Qw/ST, bezdrôtovým pripojením/Bluetooth 2,4 GHz a vstavaným nabíjaním LiPo batérií.

Psst - chcete použiť výkonný mikrokontrolér RP2350 ako mozog vášho projektu, ale chcete viac funkcií, než aké ponúka bežné Raspberry Pi Pico 2? Dosky Pimoroni Pico sú vylepšené vývojové dosky so všetkými chutnými bonusmi 🍪

Batéria Pimoroni Pico LiPo 2 XL W je napájaná a programovateľná cez USB-C a dodáva sa s vylepšenou 8 MB RAM , 16 MB flash pamäťou a ľahko čitateľnými označeniami pinov. Má integrovanú správu LiPo/LiIon batérií - vstavaný nabíjací obvod znamená, že nabíjanie batérie je rovnako jednoduché ako pripojenie dosky cez USB. K obvodu batérie sú pripojené dve indikačné LED diódy, ktoré vás informujú o stave zapnutia/vypnutia a nabíjania, a je kompatibilná s akoukoľvek z našich LiPo , LiIon a vysokokapacitných LiPo batérií. K dispozícii je tiež praktické tlačidlo napájania a tlačidlo BOOT, ktoré možno použiť aj ako používateľský prepínač.

Je super jednoduché ho pripojiť k zariadeniam bez spájkovania, vďaka konektoru Qw/ST (na pridanie I2C senzorov a rozbočovacích konektorov ), konektoru SP/CE (na pripojenie SPI/sériových rozbočovacích konektorov ) a ladiacemu konektoru (ak uprednostňujete programovanie pomocou SWD debuggeru ).

✨Pico LiPo 2 XL Wow

Táto verzia XL W je vybavená rádiovým modulom Raspberry Pi Radio Module 2, ktorý jej poskytuje bezdrôtové (2,4 GHz) pripojenie a pripojenie Bluetooth . Aby to fungovalo bez kompromisov v oblasti funkcií, potrebovali sme o niekoľko pinov viac, a tak sme si dovolili vyrobiť túto dosku o niečo dlhšiu ako štandardný Pico (OK, 24 mm) a použiť čip RP2350B (B znamená Big). Za to, že vo vašom projekte zaberie trochu viac miesta, získate prístup k mohutným 40 odkrytým GPIO (rozloženým na dvoch 30-pinových radoch konektorov).

Ak by ste uprednostnili podobnú dosku bez väčšej rozlohy, pozrite si Pimoroni Pico LiPo 2 !

Funkcie

Poháňaný procesorom RP2350B (dvojarmový Cortex M33 s frekvenciou až 150 MHz a 520 KB SRAM)
16 MB QSPI flash pamäte s podporou XiP
8 MB PSRAM
Rádiový modul Raspberry Pi 2 poskytuje bezdrôtové pripojenie 2,4 GHz a Bluetooth
Nabíjačka MCP73831 s nabíjacím prúdom 215 mA ( technický list )
Ochrana batérie XB6096I2S ( technický list )
Konektor USB-C na napájanie, programovanie a prenos dát
Konektor Qw/ST (Qwiic/STEMMA QT) na pripojenie I2C rozbočovačov
Konektor SP/CE na pripojenie rozbočovacích konektorov SPI/sériových
3-pinový ladiaci konektor (JST-SH)
Prepínač pre základný vstup (slúži aj ako výber DFU pri bootovaní)
Tlačidlo napájania
LED indikátory napájania, nabíjania a používateľa
Vstavaný regulátor 3V3 (maximálny prúdový výstup regulátora 600mA)
Rozsah vstupného napätia 3V - 5,5V

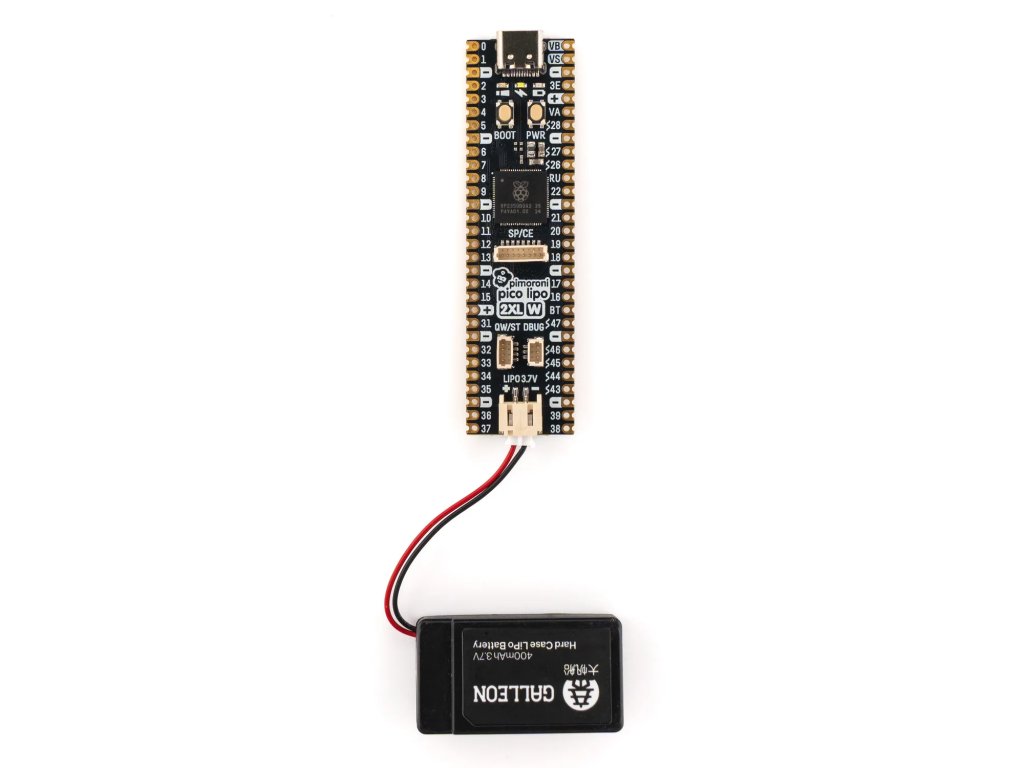

2-pólový konektor batérie JST PH s vyznačenou polaritou na doske
Dva rady po 30 pinov, odhaľujúce 40 GPIO
Kompatibilné s doplnkami Raspberry Pi Pico . Uistite sa, že ich pripájate smerom k USB koncu dosky!

Batérie, káble a konektory nie sú súčasťou balenia. Ak kupujete dlhé konektory, odporúčame vám zaobstarať si dva .

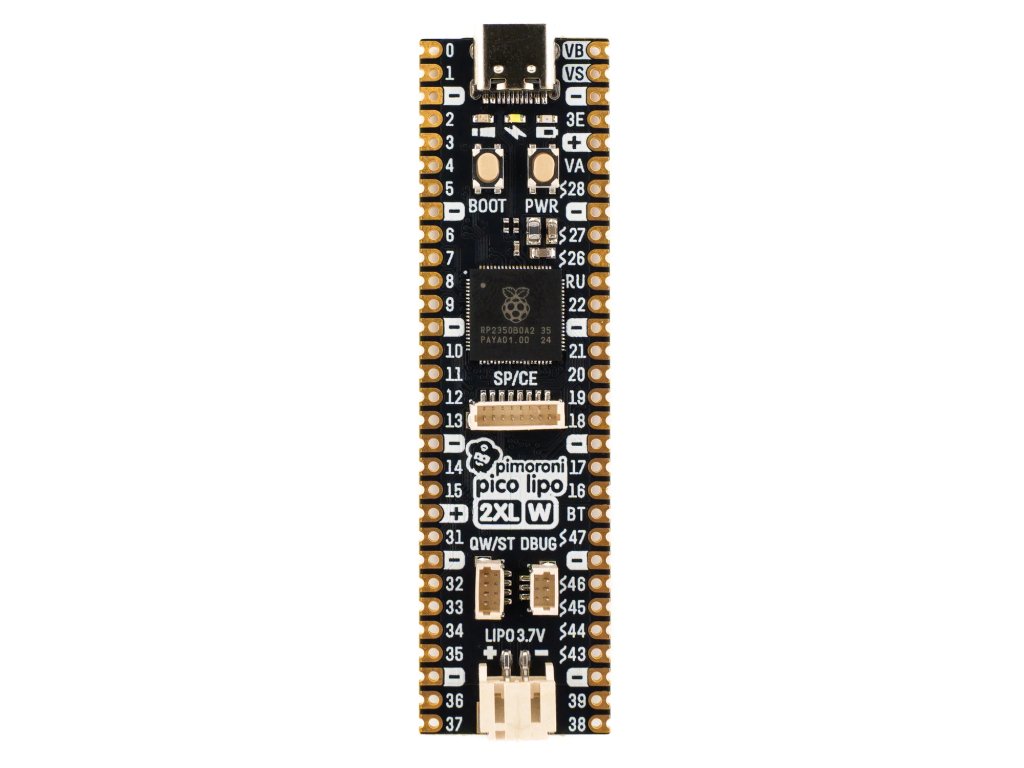

Zapojenie pinov a schéma

Začíname

Ak s doskami RP2350 ešte len začínate, odporúčame vám začať s našou vlastnou zostavou MicroPython, ktorá zahŕňa podporu pre naše rozbočovacie rozhrania a doplnky Pico.

Pripojenie rozbočovačov

Pico Lipo 2 XL W má konektor Qw/ST (tiež známy ako Qwiic/STEMMA QT) aj konektor SP/CE. Rozbočovacie konektory Qw/ST môžete jednoducho pripojiť pomocou 4-pinového kábla JST-SH - 4-pinový kábel JST-SH a rozbočovacie konektory SP/CE pomocou 8-pinového kábla JST-SH - 8-pinový kábel JST-SH.

Poznámky

⚠️ Batériu Pimoroni Pico LiPo 2 XL W by ste mali používať iba s LiPo alebo LiIon batériami a mali by ste sa uistiť, že akýkoľvek projekt zahŕňajúci LiPo batérie je dostatočne chránený pred preliačinami, ohnutím, prepichnutím alebo stlačením.
Rozmery: približne 77 mm x 21 mm x 10 mm (D x Š x V, vrátane konektorov)
Používateľská LED dióda je zapojená do WL_GPIO0 rádiového modulu 2 (RM2).
Okrem toho, že je užitočné na prepnutie vášho Pico LiPo 2 do režimu bootloaderu, môžete tlačidlo BOOT použiť aj ako používateľské tlačidlo. Je pripojené ku GP30 a má aktívnu nízku úroveň. Tento pin je tiež odkrytý na pravom konektore, kde ho možno aktivovať pripojením prepínača medzi neho a zem.

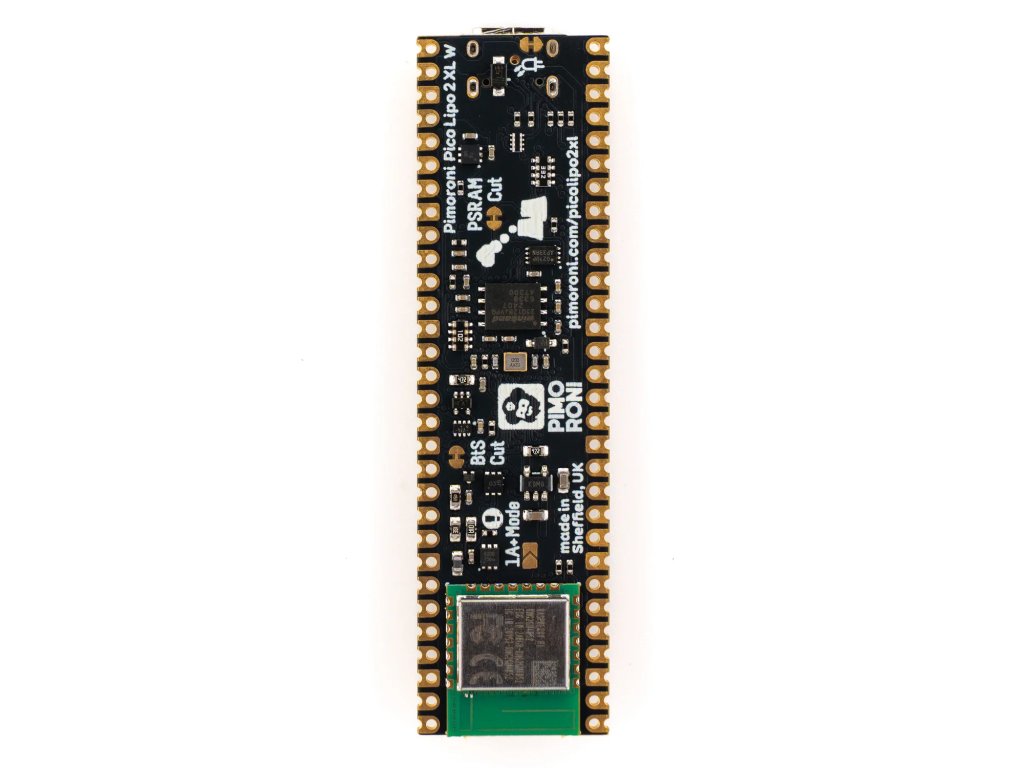

Dva z pinov kompatibilných s ADC sú zapojené do interných funkcií dosky: GP43 sníma napätie batérie, GP47 riadi prístup k PSRAM. Ak váš projekt tieto funkcie nepoužíva, ale potrebuje tieto piny, odrežte vodiče na spodnej strane dosky označené „BtS Cut“ a „PSRAM Cut“.
VBus Sense je pripojený k WL_GPIO2 rádiového modulu 2 (RM2).
Pre použitie vyžadujúce veľmi nízku spotrebu energie je možné LED diódu napájania odpojiť prerezaním vodiča na zadnej strane dosky označeného symbolom LED diódy, blízko konca USB-C.
Pri vysokých odberoch energie nad 800 mA je možné obísť ochranu batérie spájkovaním vodiča označeného „+1A Mode“. Predtým sa uistite, že vaša batéria dokáže bezpečne dodať toto množstvo prúdu.

O RP2350

Čip RP2350 je Double Quarter Pounder & Fries v porovnaní s Double Cheeseburger z RP2040 a môže mať jeden alebo viac burgerov RISC-V namiesto ktoréhokoľvek z ARM M33, aby sme to natiahli do podoby.

Okrem moderných jadier M33 ARM existujú aj ďalšie výhody: viac možností PIO, rôzne stavy s nízkou spotrebou energie na odber elektrónov, celý bezpečnostný systém a niekoľko špecializovaných digitálnych video obvodov na odľahčenie výstupu DVI/HDMI.

Môžete očakávať výrazné zvýšenie výkonu – naše „reálne“ testy MicroPythonu bežia až 2x rýchlejšie v porovnaní s RP2040 a spracovanie čísel s pohyblivou desatinnou čiarkou v C/C++ je až 20x rýchlejšie. Dodatočná pamäť RAM na čipe bude mať veľký význam pri vykonávaní operácií náročných na pamäť (napríklad práca s displejmi s vyšším rozlíšením) a vďaka podpore externej PSRAM je možné pridať ešte viac.

RP2350 sa dodáva v dvoch variantoch – A (štandardný) a B (všetky piny). Čip B má ohromujúcich 48 použiteľných GPIO pinov vrátane 8 ADC a 24 PWM a je súčasťou niektorých našich nových produktov.

Kliknite sem pre zobrazenie všetkých vecí RP2350!
