Priemyselná rozširujúca doska pre bezdrôtové pripojenie IoT pre Raspberry Pi CM5, podpora rozšírenia 4G / 5G / LoRa, port Gigabit Ethernet RJ45, duálne rozhrania MIPI, podpora výstupu 4K

Priemyselná bezdrôtová rozširujúca doska
pre Raspberry Pi CM5

vhodné pre aplikácie IoT, ako je IoT brána, bezdrôtový smerovač,
inteligentný zber údajov atď.

Podpora 4G / 5G / LoRa, viacero rozhraní

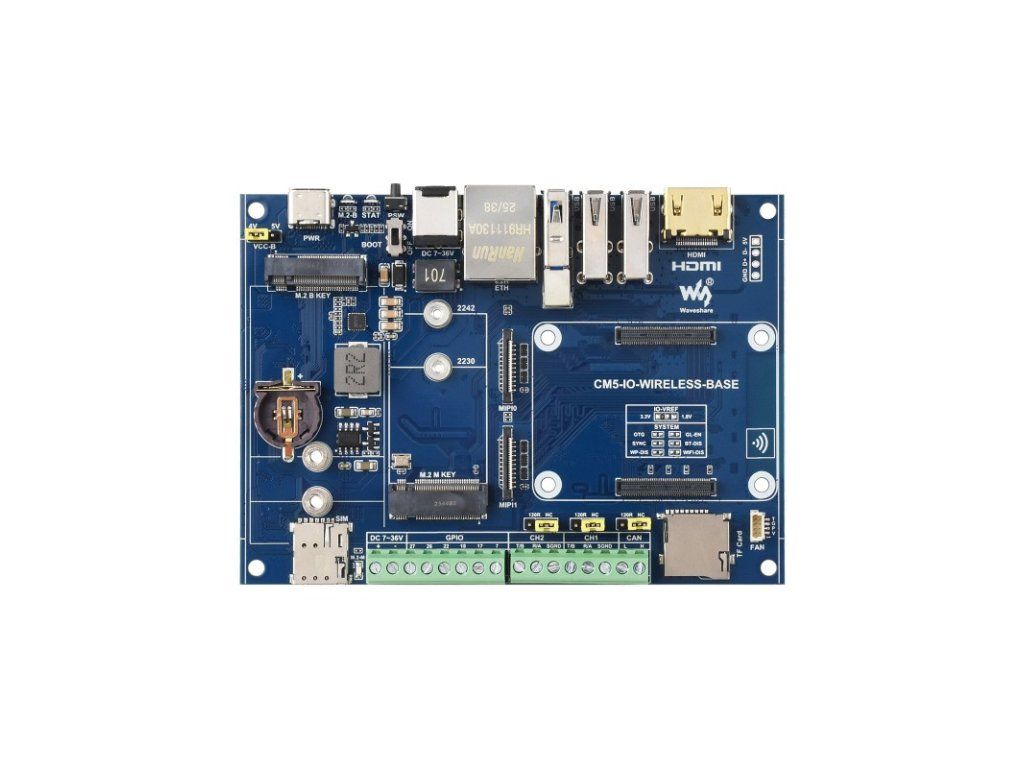

Určené pre dosky Raspberry Pi Compute Module 5, pohľad spredu

Špecifikácie

Objímka CM5	Vhodné pre všetky varianty výpočtového modulu 5
Networking	Gigabitový ethernetový port RJ45
	Podporuje pripojenie komunikačného modulu LoRa cez slot M.2 B KEY (je potrebná adaptérová doska)
	Podporuje pripojenie komunikačného modulu 4G/5G cez slot M.2 B KEY
USB	Port USB 2.0 (typu C) × 1
USB	Port USB 2.0 (typ A) × 2 Port USB 3.2 Gen 1 (typ A) × 1
Video	HDMI port × 1, podporuje 4K výstup
Video	Rozhranie MIPI × 2, podporuje komunikáciu CSI/DSI
M.2	M.2 M KEY (PCIe Gen2/3 × 1, podporuje modul 2230/2242 NVMe alebo AI)
M.2	M.2 B KEY / Mini-PCIe (cez adaptérovú dosku), podporuje 5G, 4G, LoRa a ďalšie bezdrôtové moduly
Skladovanie	Slot pre TF kartu pre varianty Compute Module 5 Lite (bez eMMC)
Sériové rozhranie	2 × RS485
Sériové rozhranie	1 × CAN s komunikačnou rýchlosťou až 1 Mbps
Vstup/Výstup	Prispôsobenie 6 × GPIO pinov (priamo pripojených k jadru výpočtového modulu 5)
Záhlavie ventilátora	5V, 4PIN JST-SH PWM konektor ventilátora
Vstupný výkon	Široký rozsah napätia 7V ~ 36V (skrutková svorkovnica a DC konektor), 5V 5A (typ C)
Rozmery	145 × 90 × 40 (mm)

Aké sú rozdiely

Základná doska CM5	Počet a špecifikácie rozhraní
Základná doska CM5	PoE	Gigabitový ETH	40-pinový GPIO	PCIe	USB①	MIPI	HDMI	Pravý čas	Zásuvka ventilátora②	Vstupný výkon	Funkcie
NANO A			√		3,0×1	×2		SH1.0	√	5V	Veľkosť CM5
NANO B		×1	√	16-pinový PCIe	3,0×1	×2	√	SH1.0	√	5V	Veľkosť CM5
mini základňa A		×1	√	16-pinový PCIe	3,0×2 2,0×2	×2	×2	ML/CR1220	√	5V	mini veľkosť
mini základňa B		×1	√	Kláves M.2 M	3,0×2 2,0×2	×2	×2	ML/CR1220	√	5V	mini veľkosť, integrovaná EEPROM a šifrovací čip
Mini duálny gigabitový		×2	√		3,0×1			SH1.0	√	5V	duálny ETH
Duálny ETH A		1G × 1 2,5G × 1	√	Kláves M.2 M	3,0×1 2,0×2	×2	×2	ML/CR1220	√	7V~36V	duálny ETH, integrovaná EEPROM a šifrovací čip
Duálny ETH B		1G × 1 2,5G × 1	√	Kláves M.2 M	3,0×1 2,0×1	×2	×1	SH1.0	√	5V	duálne ETH porty
Duálny ETH 4G/5G		1G × 1 2,5G × 1	√	Kláves M.2 M	3,0×2	×2	×2	ML/CR1220	√	7V~36V	duálna podpora ETH a 4G/5G
Základňa PoE	√	×1	√	Kláves M.2 M	3,0×2 2,0×2	×2	×2	ML/CR1220	√	5V	USB×4
Oficiálny produkt Raspberry Pi	③	×1	√	Kláves M.2 M	3,0×2	×2	×2	ML/CR1220	√	5V	Oficiálna základná doska IO
IPCBOX-CM5		1G × 1 2,5G × 1		Kláves M.2 M	3,0×1 2,0×3		×1	SH1.0	√	7V~36V	duálny ETH, podpora 4G/5G, RS485/RS232, šifrovací čip, EEPROM, CAN, digitálne vstupy, digitálne výstupy, audio, bzučiak
CM5 Dual ETH multifunkčný		1G × 1 2,5G × 1		Kláves M.2 M	3,0×1 2,0×2	×2	×1	SH1.0	√	7V~36V	duálny ETH, podpora 4G/5G, RS485, šifrovací čip, digitálny vstup, relé a bzučiak
Bezdrôtové rozšírenie CM5		1G ×1		M.2 M KLÁVES, M.2 B KLÁVES/Mini-PCIe	3,0×1 2,0×2	×2	×1	ML/CR1220	√	5V alebo 7V~36V	Podpora 5G/4G, Lora, RS485, CAN a montáže na lištu
Poznámka	① USB 3.0 je ekvivalentom USB 3.2 Gen1. ② Pokiaľ nie je uvedené inak, konektor ventilátora je zvyčajne typu JST-SH. ③ Konektor PoE sa nachádza iba na oficiálnej doske I/O dosky Raspberry Pi bez obvodu PoE, čo znamená, že na povolenie funkcie PoE je potrebný ďalší modul PoE na oficiálnej doske I/O doske. Pokiaľ nie je uvedené inak, funkcia PoE v tomto prípade znamená integrovaný obvod PoE kompatibilný s 802.3af (5V/2,5A).
