Priemyselný 4-kanálový PWM výstupný modul, protokol Modbus RTU, izolované rozhranie RS485, nastaviteľná frekvencia a pracovný cyklus, s rôznymi izolačnými a ochrannými obvodmi

Priemyselný 4-kanálový PWM výstupný modul

Protokol Modbus RTU

Rozhranie RS485

Široký rozsah napätia DC 7~36V

Nastaviteľná frekvencia a pracovný cyklus

Viaceré obvody izolačnej ochrany

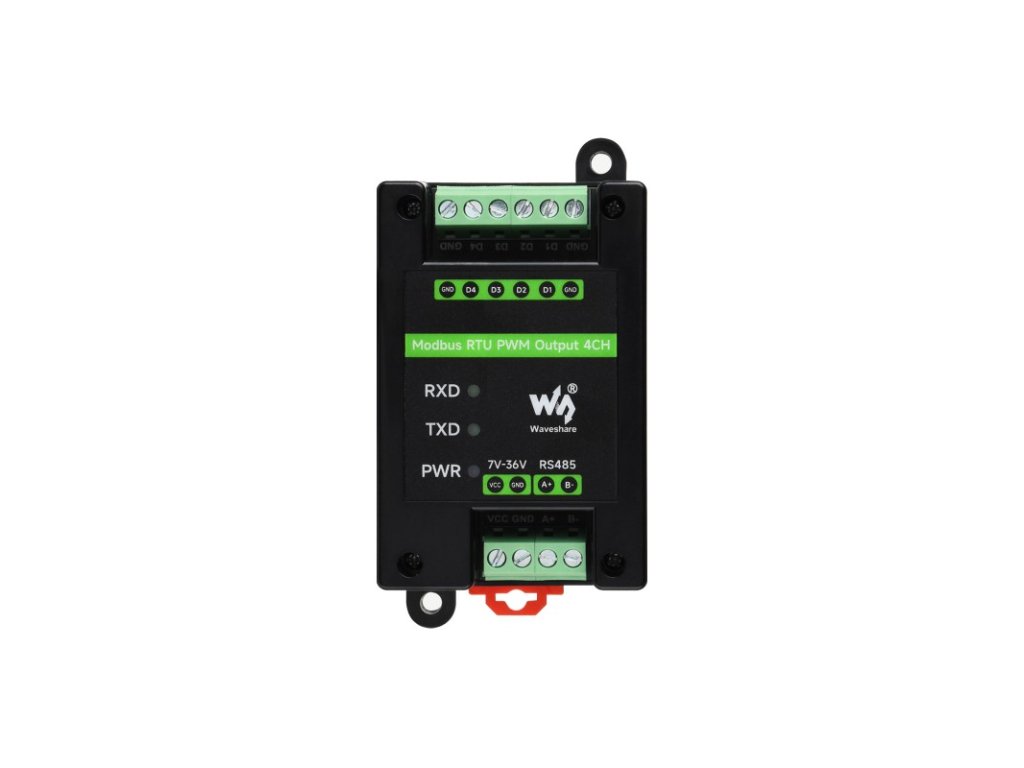

Priemyselný 4-kanálový PWM výstupný modul, pohľad spredu

Funkcie v skratke

Modbus RTU PWM Output 4CH je izolovaný výstupný modul RS485 na PWM, ktorý podporuje 4-kanálové PWM výstupy s nastaviteľnou frekvenciou a pracovným cyklom. Používa protokol Modbus RTU so vstavanými ochrannými obvodmi, ako je izolácia napájania, magnetická izolácia, resetovateľná poistka a TVS.

Výstupy využívajú vysokorýchlostnú optočlenovú izoláciu a výstupné napätie vysokej úrovne je možné prepínať pomocou interného prepojky.
4-kanálové PWM výstupy s nezávisle nastaviteľnou frekvenciou a pracovným cyklom
Konfigurovateľná adresa zariadenia (1~255), viacero zariadení je možné kaskádovo zapojiť na zbernicu RS485
Vstavaný regulátor napätia, podporuje napájanie so širokým rozsahom 7~36V
Integrovaná izolácia napájacieho zdroja unibody poskytuje stabilné izolované napätie, nevyžaduje žiadne ďalšie napájanie pre izolovaný terminál
Integrovaná magnetická izolácia unibody umožňuje izoláciu signálu, vysokú spoľahlivosť a silné rušenie
Vstavaná resetovateľná poistka a TVS (Transient Voltage Suppressor) účinne potláčajú prepätie a prechodové špičky v obvode, poskytujú ochranu pred nadprúdom/prepätím, ochranu pred bleskom a elektrostatickým výbojom.
Integrovaný watchdog pre stabilný výstup bez zlyhania

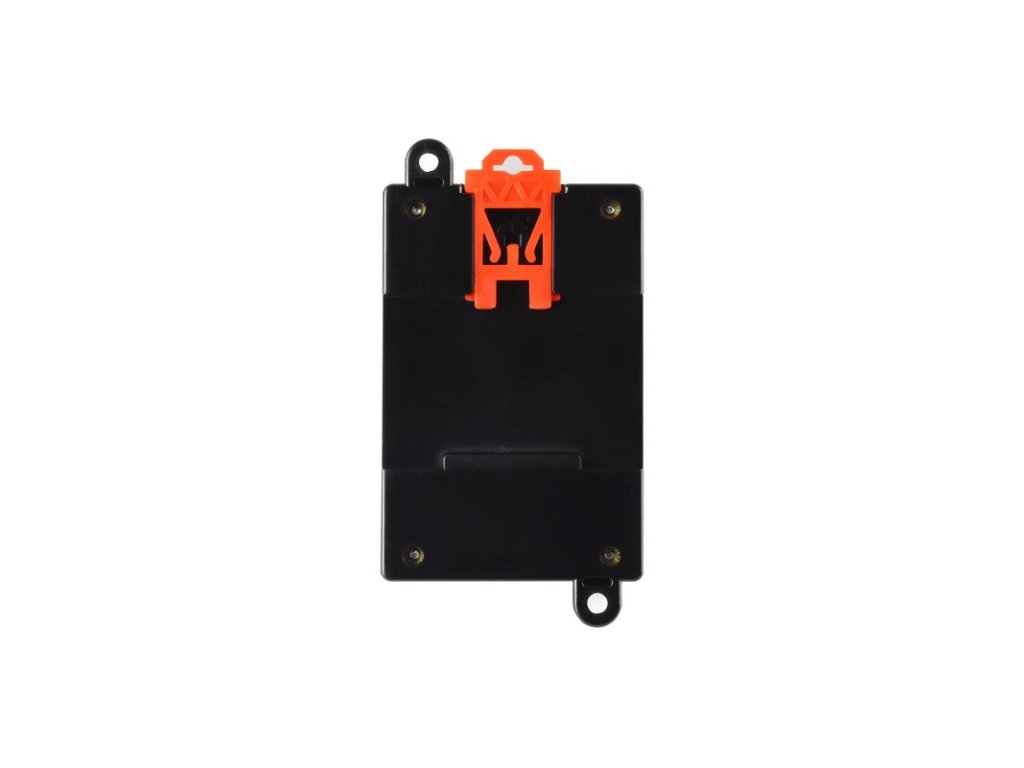

Dizajn puzdra na montáž na lištu, kompaktné rozmery, jednoduchá inštalácia
3x LED diódy na indikáciu stavu napájania a stavu vysielania signálu

Špecifikácie

Komunikačné rozhranie	RS485
Prenosová rýchlosť	4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
Predvolený komunikačný formát	9600, N, 8, 1
Protokol Modbus	Štandardný protokol Modbus RTU
Napájací zdroj	Jednosmerné napätie 7~36 V
Výstupné napätie	Predvolené napätie 3,3 V, konfigurovateľné na 5 V pomocou interného prepojovacieho mostíka
Výstupný prúd	Úroveň signálu, < 30 mA
Frekvencia impulzov	1 Hz ~ 200 kHz
Frekvenčné rozlíšenie	0,01 Hz
Presnosť frekvencie	5 ‰
Pracovný cyklus	0 ~ 100 %
Rozlíšenie pracovného cyklu	0,01 %
Presnosť pracovného cyklu	5 ‰ (1 Hz ~ 50 kHz), 1 % (50 kHz ~ 200 kHz)

Primárna funkcia

Podporuje odosielanie príkazov protokolu Modbus RTU cez RS485
a výstup PWM signálu

Izolovaná ochrana priemyselnej triedy

Dvojitá izolácia napájania a signálu na doske pre komunikáciu RS485 poskytuje stabilné izolačné napätie, vyznačuje sa vysokou spoľahlivosťou a silným rušením. Vstavaná TVS (elektrónka na potlačenie prechodového napätia) dokáže účinne potlačiť prepätie a prechodové špičkové napätie v obvode, je odolná voči blesku a ESD. Vstavaná resetovateľná poistka a ochranná dióda zaisťujú stabilný prúdový a napäťový výstup, poskytujú odolnosť voči nadprúdu a prepätiu, zlepšujú odolnosť voči nárazom, vhodné pre priemyselné prostredia s vysokými požiadavkami.
