Priemyselný 8-kanálový PWM vstupný modul, protokol Modbus RTU, izolované rozhranie RS485

Neohodnotené

Značka: Waveshare

SKU: 33919

Dostupnosť	Zvyčajne do 3-7 pracovných dní
Môžeme doručiť do:	23.3.2026
Možnosti doručenia
Kód:	29721

36,90 € / ks 30 € bez DPH

Priemyselný 8-kanálový PWM vstupný modul, protokol Modbus RTU, izolované rozhranie RS485

Neohodnotené

Značka: Waveshare

14 dní

na vrátenie tovaru

Do 12:30 objednané

ešte dnes odoslané

Vernostné zľavy 5%

pre registrovaných zákazníkov

Popis
Diskusia

Priemyselný 8-kanálový PWM vstupný modul, protokol Modbus RTU, izolované rozhranie RS485, podporuje snímanie frekvencie a pracovného cyklu, s rôznymi izolačnými a ochrannými obvodmi

Priemyselný 8-kanálový PWM vstupný modul

Protokol Modbus RTU

Rozhranie RS485

Široký rozsah napätia DC 7~36V

Zber frekvencie a pracovného cyklu

Viaceré obvody izolačnej ochrany

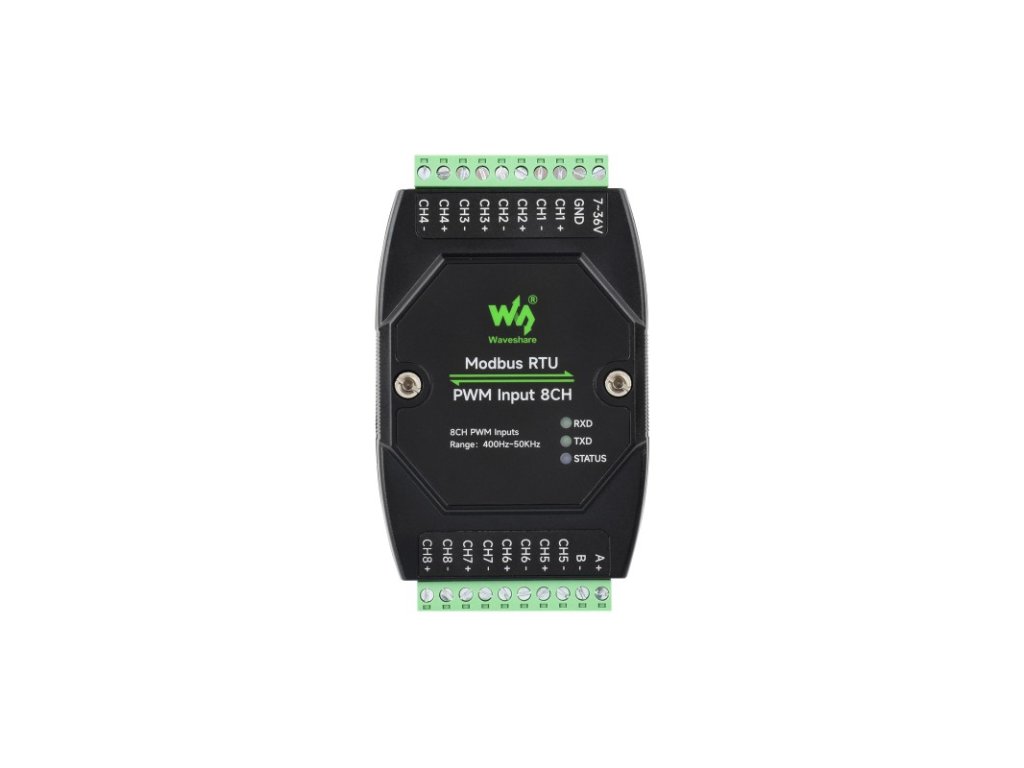

Priemyselný 8-kanálový PWM vstupný modul, pohľad spredu

Funkcie v skratke

8-kanálový PWM vstupný modul Modbus RTU PWM je izolovaný vstupný modul RS485 až 8-kanálový PWM, ktorý podporuje detekciu frekvencie impulzov PWM a pracovného cyklu. Používa protokol Modbus RTU so vstavanými ochrannými obvodmi, ako je izolácia napájania, magnetická izolácia, resetovateľná poistka a TVS.

Vstupy využívajú vysokorýchlostnú optočlenovú izoláciu a podporujú detekciu vysokých frekvencií.
Konfigurovateľná adresa zariadenia (1~255), viacero zariadení je možné kaskádovo zapojiť na zbernicu RS485
Vstavaný regulátor napätia, podporuje napájanie so širokým rozsahom 7~36V
Integrovaná izolácia napájacieho zdroja unibody poskytuje stabilné izolované napätie, nevyžaduje žiadne ďalšie napájanie pre izolovaný terminál
Integrovaná magnetická izolácia unibody umožňuje izoláciu signálu, vysokú spoľahlivosť a silné rušenie
Vstavaná resetovateľná poistka a TVS (Transient Voltage Suppressor) účinne potláčajú prepätie a prechodové špičky v obvode, poskytujú ochranu pred nadprúdom/prepätím, ochranu pred bleskom a elektrostatickým výbojom.
Integrovaný watchdog pre stabilný výstup bez zlyhania

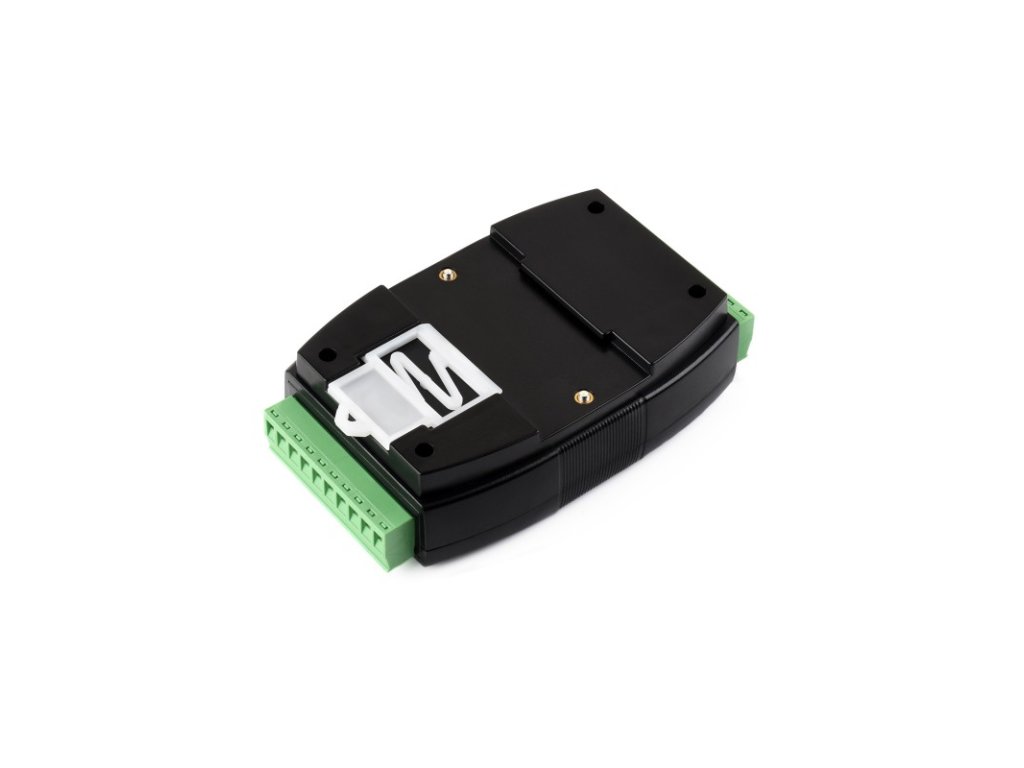

Dizajn puzdra na montáž na lištu, kombinácia stohovania, jednoduchá inštalácia a bezpečnejšie používanie
3x LED diódy na indikáciu stavu MCU a stavu vysielania signálu

Špecifikácie

Komunikačné rozhranie	RS485
Prenosová rýchlosť	4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
Predvolený komunikačný formát	9600, N, 8, 1
Protokol Modbus	Štandardný protokol Modbus RTU
Napájací zdroj	Jednosmerné napätie 7~36 V
Vstupné impulzné napätie	3,3 V ~ 30 V
Rozsah detekcie frekvencie	400 Hz ~ 50 kHz
Frekvenčné rozlíšenie	0,01 Hz
Presnosť frekvencie	5 ‰
Rozsah detekcie pracovného cyklu	0 ~ 100 %
Rozlíšenie pracovného cyklu	0,01 %
Presnosť pracovného cyklu	5 ‰

Primárna funkcia

Podporuje odosielanie príkazov protokolu Modbus RTU cez RS485 na získanie impulzných signálov PWM

Izolovaná ochrana priemyselnej triedy

Dvojitá izolácia napájania a signálu na doske pre komunikáciu RS485 poskytuje stabilné izolačné napätie, vyznačuje sa vysokou spoľahlivosťou a silným rušením. Vstavaná TVS (elektrónka na potlačenie prechodového napätia) dokáže účinne potlačiť prepätie a prechodové špičkové napätie v obvode, je odolná voči blesku a ESD. Vstavaná resetovateľná poistka a ochranná dióda zaisťujú stabilný prúdový a napäťový výstup, poskytujú odolnosť voči nadprúdu a prepätiu, zlepšujú odolnosť voči nárazom, vhodné pre priemyselné prostredia s vysokými požiadavkami.
