PV_Communicator UNI FW V3.0
Meradlo patrí tam, kde má merať.
Nie tam, kam dosiahneme.

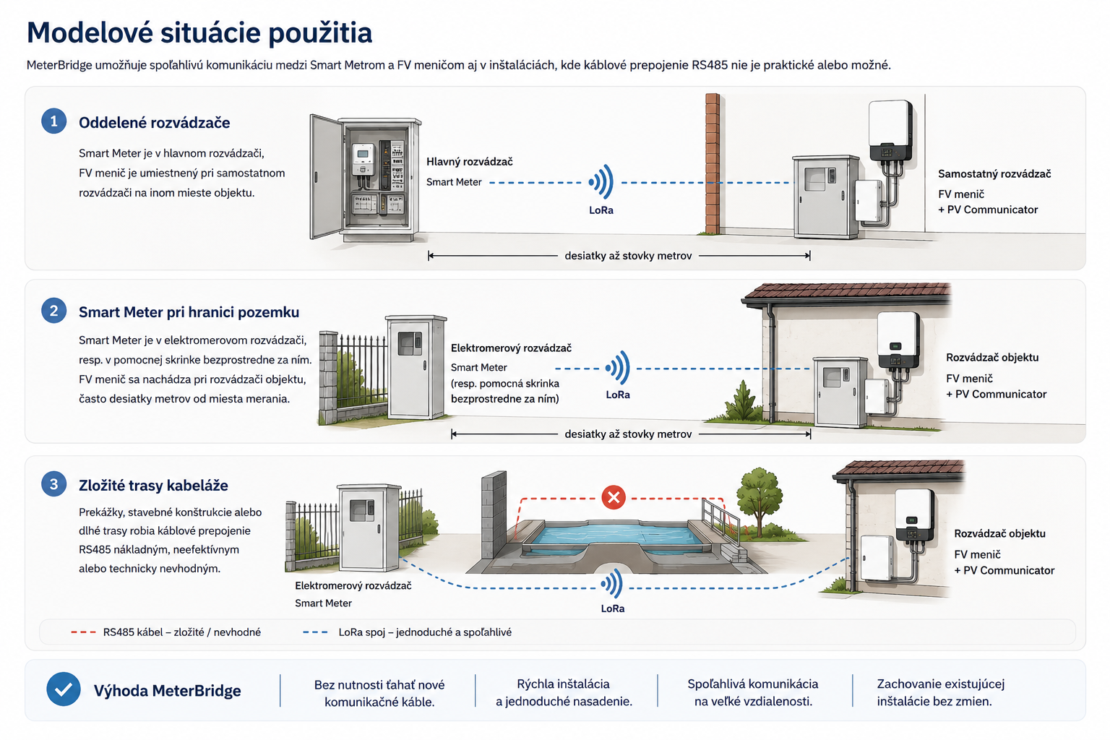

PV Communicator UNI V3.0 umožňuje bezdrôtové premostenie komunikácie medzi Smart Metrom a FV meničom tam, kde je klasická káblová komunikačná trasa nepraktická alebo nemožná.
Ako to funguje ?:
PV Communicator vytvára bezdrôtový komunikačný most medzi Smart Metrom a FV meničom. Obojsmerná komunikácia RS485 / Modbus RTU je prenášaná prostredníctvom rádiového spojenia LoRa bez potreby viesť medzi zariadeniami nový komunikačný kábel.
Smart MODBUS Learning umožňuje UNI V3.0 prispôsobiť sa reálnej komunikácii konkrétneho FV systému.
PV_Communicator UNI FW V3.0
PV Communicator UNI V3.0
Komunikačné jadro systému MeterBridge
Prepája LoRa rádiový most s FV meničom a zachováva štandardnú komunikáciu RS485 / Modbus RTU.
Transparentné prepojenie RS485 / Modbus RTU
PV Communicator UNI V3.0 je komunikačný modul určený na prepojenie LoRa rádiového systému MeterBridge s FV meničom. Zabezpečuje transparentný prenos komunikácie RS485 / Modbus RTU medzi vzdialenými Smart Metrom a meničom bez zmeny komunikačného protokolu.
Inteligentné učenie MODBUS
UNI V3.0 sa dokáže naučiť reálnu komunikáciu medzi FV meničom a Smart Metrom a vytvoriť z nej komunikačný profil. Vďaka tomu nie je viazaný na jediný pevne určený typ meniče alebo Smart Metra.
Aktuálna verzia je určená pre komunikáciu MODBUS RTU prostredníctvom funkcie FC3 (Read Holding Registers) pri nastavení 9600 Bd, 8N1. Kompatibilita konkrétnych kombinácii zariadení je možné pred nasadením overiť.
Jednoduché začlenenie do existujúcich inštalácií
Na strane FV meniče sa PV Communicator pripája priamo na jeho komunikačné rozhranie RS485. Druhé rozhranie RS485 slúži na pripojenie LoRa rádia. Pre meno aj Smart Meter zostáva zachovaný štandardný spôsob komunikácie RS485 / Modbus RTU, pričom bezdrôtový prenos zabezpečuje systém MeterBridge.
Rozhrania a funkcie :
PV Communicator UNI V3.0 integruje komunikačné a napájacie rozhranie potrebné na pripojenie LoRa rádia a FV meniče do jedného kompaktného modulu.
Dve nezávislé rozhrania RS485
Jedno rozhranie RS485 je určené na komunikáciu s FV meničom, druhé na pripojenie LoRa rádia. PV Communicator zabezpečuje prenos komunikácie medzi oboma rozhraniami a bezdrôtovým spojom systému MeterBridge.
Spoločné napájanie zostavy na strane FV meniče
PV Communicator je napájaný z 5 V DC adaptéra dodávaného s LoRa rádiom. Zároveň zabezpečuje priebežné napájanie pripojeného LoRa rádia, takže PV Communicator aj LoRa rádio sú napájané z jediného napájacieho adaptéra.
Transparentný prenos Modbus RTU
Prenáša komunikácia zostáva na oboch stranách vo formáte RS485 / Modbus RTU. PV Communicator spolu s LoRa rádiami vytvára komunikačný most bez potreby zmeny protokolu Smart Metra alebo FV meniča.
Set komunikátora obsahuje :
1ks PV_Communicator
2ks Lora 868MHZ RF modul
2ks Anténa
