Q43 Viackonštelačná, viacfrekvenčná špirálová anténa, RTK centimetrový vysoko presný polohovací GNSS modul, vstavaný geomagnetický senzor, podporuje simultánny príjem viacerých konštelácií

Špirálová anténa RTK
Centimetrový polohovací GNSS modul

Viaceré konštelácie a viac frekvencií | Vstavaný geomagnetický senzor

podporuje vysoko presné polohovanie RTK na centimetrovej úrovni

Špirálovitý RTK modul Q43 GNSS, pohľad spredu

Funkcie v skratke

Špirálová RTK anténa Q43 GNSS je inteligentná pozičná anténa, ktorá integruje RTK systém, špirálovú anténu a geomagnetický senzor v jednej kompaktnej jednotke. Produkt podporuje viackonštelačný, viacfrekvenčný príjem GNSS signálu a dvojfrekvenčné RTK polohovanie, čím poskytuje stabilný a spoľahlivý vysoko presný výkon polohovania, vďaka čomu je ideálnou voľbou pre vysoko presné navigačné aplikácie, ako sú inteligentné roboty, presné poľnohospodárstvo, baníctvo, geodézia a mapovanie a autonómne riadenie.

Integrovaný dizajn polohovacieho modulu RTK a špirálovej antény, kompaktné rozmery, jednoduchá inštalácia, vhodné pre integrované aplikácie
Vstavaný geomagnetický senzor, vhodný pre kompas a elektronické kompasy
Viackonštelačné a viacfrekvenčné systémy, podpora viackonštelačných systémov vrátane GPS, BeiDou (BDS), GLONASS, Galileo a QZSS
Podporuje simultánny výstup protokolov RTCM 3.3 a NMEA-0183, rýchlosť aktualizácie dát až 10 Hz, kompatibilný s bežnými diferenciálnymi a pozičnými systémami
Podporuje systém na zlepšenie polohy A-GNSS, čím výrazne skracuje čas do prvej fixácie (TTFF)
Široký rozsah vstupného napätia, prevádzkové napätie 3,3 V ~ 16 V, vhodný pre rôzne prostredia napájania

Špecifikácie

	Rozsah skladovacej teploty	-40℃ ~ +85℃
CHARAKTERISTIKA ANTÉNY	Prijatý signál	GPS: L1/L5 BDS: B1I/B1C/B2a/B2b GLONASS: G1 GALILEO: E1/E5a/E5b QZSS: L1/L5
	Charakteristiky Impedancia	50Ω
	Polarizácia	RHCP (pravostranná kruhová polarizácia)
	Rozsah pokrytia	360°
	Špičkový zisk	2,5 dB
	Výstupná VSWR	≤2
	Axiálny pomer	≤3 dB
CHARAKTERISTIKA ZOSILŇOVAČA	Zisk	23 dB
	Šumový obrázok	1,5 dB
	Výstupná VSWR	≤2
ŠPECIFIKÁCIE SYSTÉMU	Polohovací modul	LB1020
	Geomagnetický senzor	IST8310
	Prevádzkové napätie	3,3 V ~ 16 V
	Spotreba energie	150 mW (typické)
	Citlivosť (GNSS)	Studený štart: -148 dBm
		Opätovné získanie: -159 dBm
		Sledovanie: -165 dBm
	Presnosť RTK (RMS)	Horizontálne: 1 cm + 1 ppm
	Presnosť RTK (RMS)	Vertikálne: 2 cm + 1 str./min.
	Časová presnosť (RMS)	20ns
	Čas do prvej opravy	26 s (typické)
	Čas inicializácie	6 s (typické)
	Inicializácia spoľahlivosti	>99,9 %
	Rýchlosť aktualizácie údajov	10 Hz
	Formát údajov	RTCM 3.3; NMEA-0183
ĎALŠIE CHARAKTERISTIKY	Komunikačné rozhranie	UART, I2C

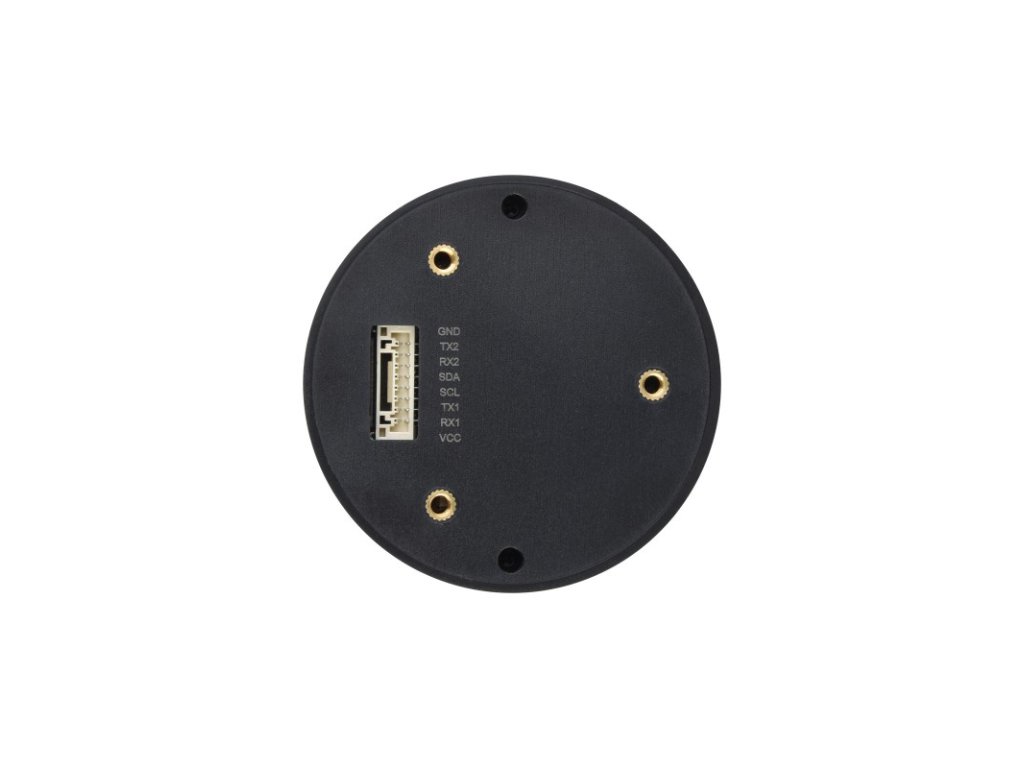

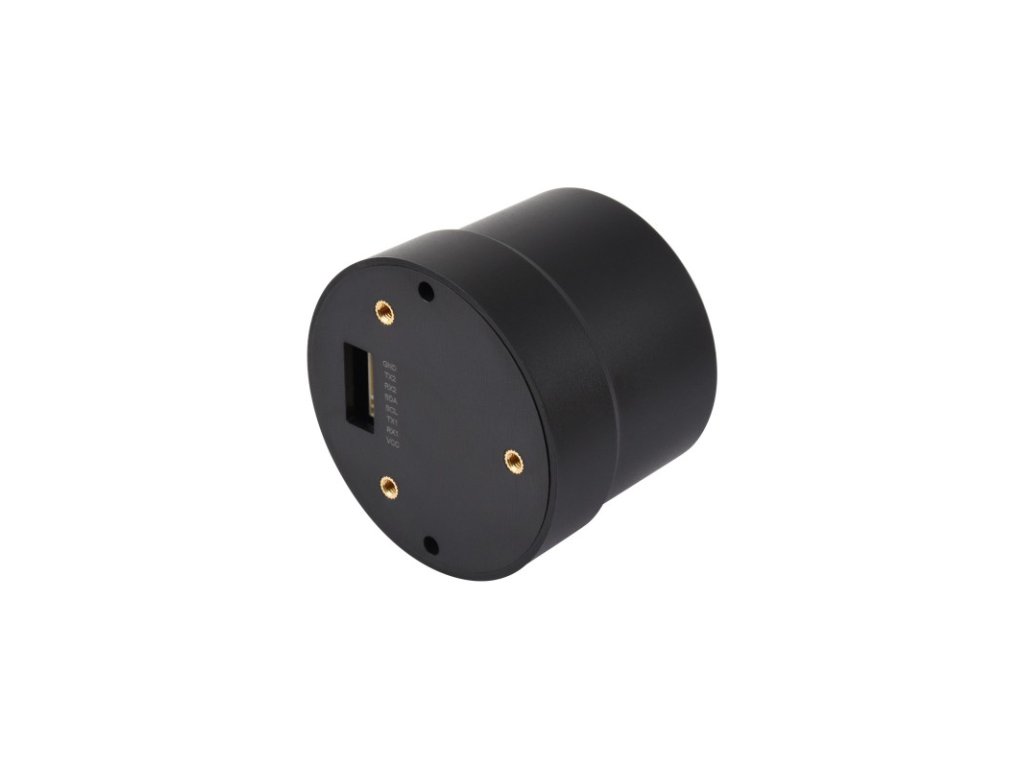

	Konektor	GH1.25 8PIN
	Rozsah prevádzkových teplôt	-40℃ ~ +85℃
	Vlhkosť	≤95 %
	Rozmery	37,00 × Φ47,04 (mm)

Mobilná stanica RTK, základňová stanica RTK
Centimetrové polohovanie

Dva GNSS helikálne RTK moduly Q43 sa používajú ako základňová stanica RTK
a mobilná stanica RTK.

Nastavením nepretržite bežiacej referenčnej stanice a výstupom údajov o diferenciálnej korekcii na známe pevné súradnice na zemi pomocou modulu Q43, ktorý je konfigurovaný v režime základňovej stanice, alebo prostredníctvom platených rozšírených služieb RTK základňovej stanice, prenosom údajov o diferenciálnej korekcii do terminálov Q43, ktoré nahrávajú údaje o približnej polohe, sú terminály s chybami, ako je viaccestná refrakcia, ionosférická a troposférická refrakcia, schopné vypočítať hodnotu chyby v reálnom čase pre polohovanie na úrovni centimetrov v sekundách.

Príklady helikálneho RTK modulu Q43 GNSS, mobilnej stanice RTK a základňovej stanice RTK

súbežný príjem systémov Multi-GNSS

Podporuje viackonštelačné systémy vrátane GPS, BDS, GLONASS, Galileo a QZSS

Podporuje systém na vylepšenie polohy

Podporuje systém na zlepšenie polohy A-GNSS, čím výrazne skracuje čas do prvej fixácie a súčasne zlepšuje presnosť, integritu, spoľahlivosť a dostupnosť určovania polohy a navigácie.

Špirálovitý RTK modul Q43 GNSS, podporuje rozširujúce systémy SBAS

Vstavaný geomagnetický senzor

Vhodné pre kompas a elektronické kompasy

Špirálovitý RTK modul Q43 GNSS, vhodný pre aplikácie s kompasom a elektronickým kompasom

Kompatibilné s viacerými programovacími platformami

Poskytuje ukážky a používateľské príručky pre Raspberry Pi / Raspberry Pi Pico / Jetson Orin / ESP32 / Arduino, čo umožňuje jednoduchšiu integráciu vývoja a silnú škálovateľnosť.
