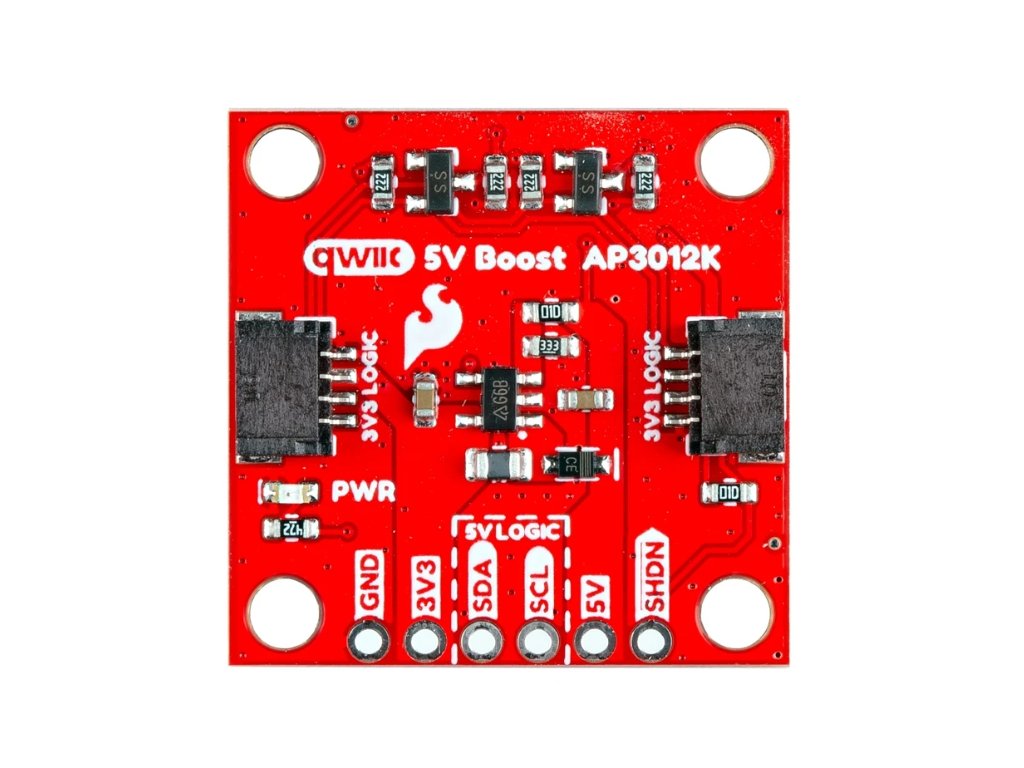

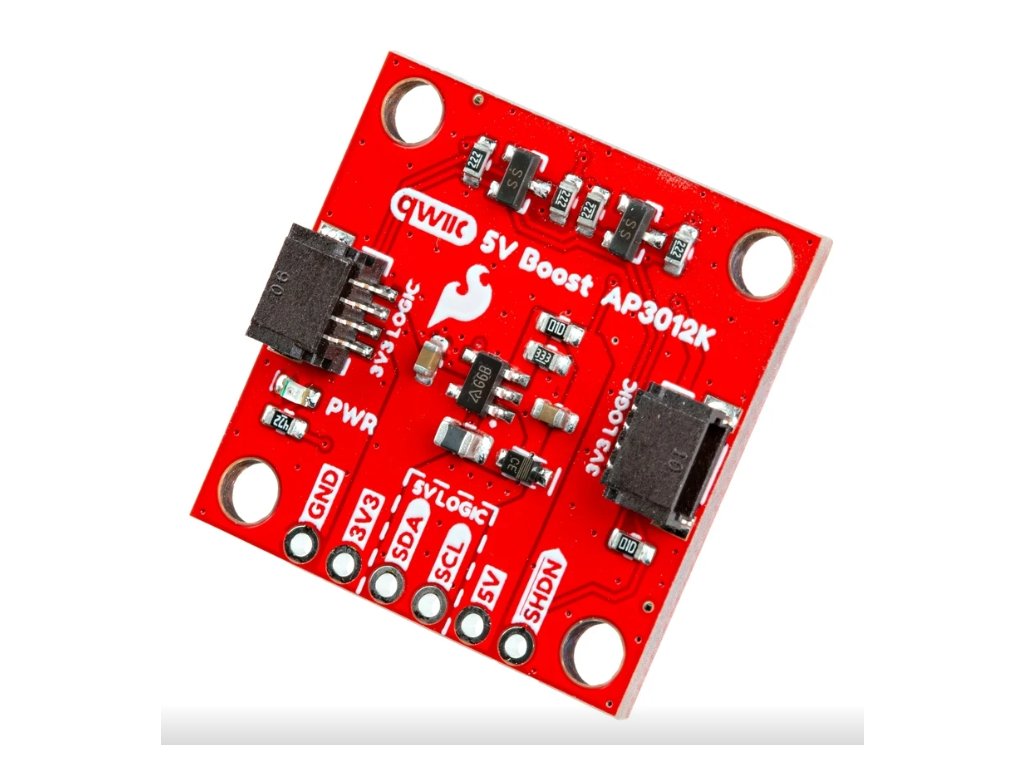

Qwiic 5V Boost - AP3012K
Qwiic 5V Boost - AP3012K
PRT-28203
SparkFun Qwiic 5V Boost zjednodušuje prepojenie 5V I2C zariadení s 3,3V Qwiic ekosystémom. Preberá 3,3 V I2C signály a napájanie z Qwiic konektorov a zvyšuje ich na 5 V, ktoré sú k dispozícii na PTH kolíkoch. To je ideálne na napájanie periférnych zariadení, ako sú RGB LED alebo DC ventilátory bežne používané v senzoroch kvality vzduchu a častíc SPS30, SEN54 a SEN55.
Aby bola táto doska kompatibilnejšia s naším ekosystémom Qwiic, obsahuje prepojky 3V3/5V, ktoré vám umožňujú nezávisle nastaviť logické úrovne signálov I2C na pinoch PTH. To umožňuje pripojenie k I2C zariadeniam, ktoré vyžadujú buď 3,3 V alebo 5 V pre svoje napájacie a komunikačné potreby. Mechanizmus radenia na úrovni logiky založený na TTL možno navyše použiť aj na iné komunikačné rozhrania, ako sú sériové zbernice, čo odzrkadľuje schopnosť nášho prevodníka SparkFun Single Supply Logic Level Converter.
Špecifikácie:
- AP3012 5V boost konvertor
- 5V TTL prevodníky signálu (x2)
- Qwiic konektory (x2)
- PTH kolíky
- GND: Spoločná zem alebo referencia 0V
- 3V3: 3,3V napájanie AP3012
- SDA/SCL: signály TTL pre zbernicu I2C
- 5V: Zosilnený 5V výstupný výkon z AP3012
- SHDN: Riadiaci signál pre zosilňovací konvertor AP3012
- Prepojky
- I2C: Pull-up rezistory na konektore Qwiic
- I2C HV: Pull-up rezistory na PTH kolíkoch
- 3V3/5V: Logická úroveň pinov PTH
- LED: Červená PWR LED

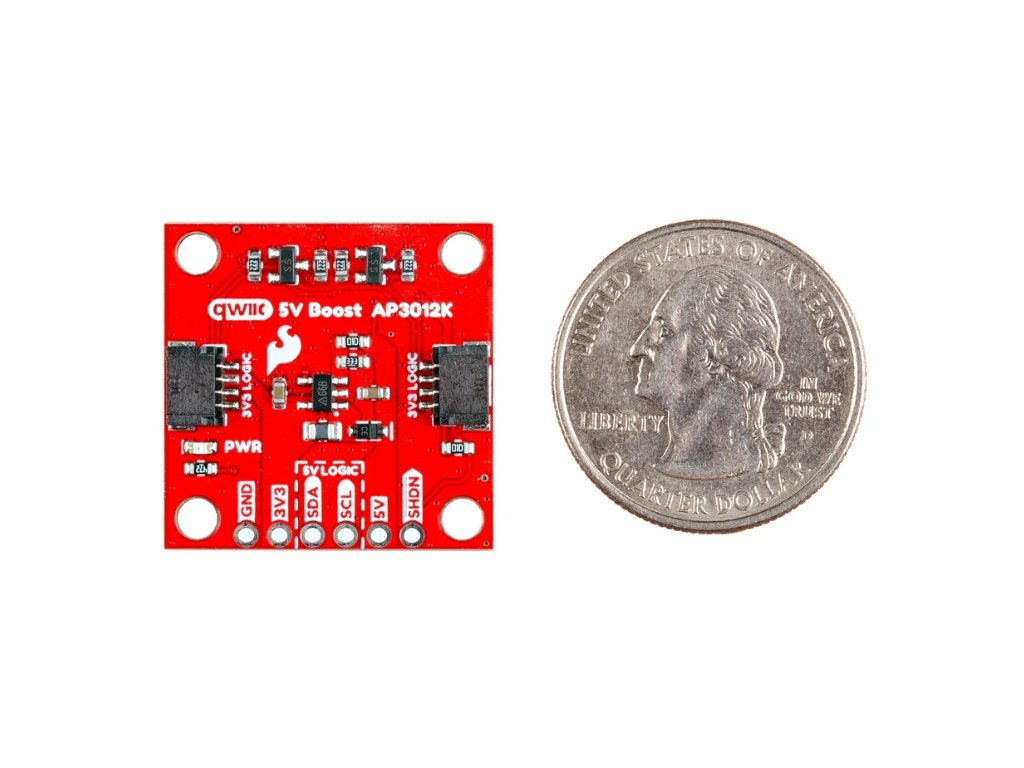

- Rozmery: 1,00 palca x 1,00 palca (24,50 mm x 24,50 mm)
- Hmotnosť: 0,082 oz (2,35 g)
