RGB plnofarebný LED maticový panel, rozteč 2 mm, 64 × 64 pixelov Štandartná verzia
RGB plnofarebný LED maticový panel, rozteč 2 mm, 64 × 64 pixelov Štandartná verzia
Verzia: Štandardná verzia
SKU: 23706
RGB plnofarebný LED maticový panel, rozteč 2 mm, 64 × 64 pixelov, nastaviteľný jas, možnosti pre štandardnú verziu / verziu GOB

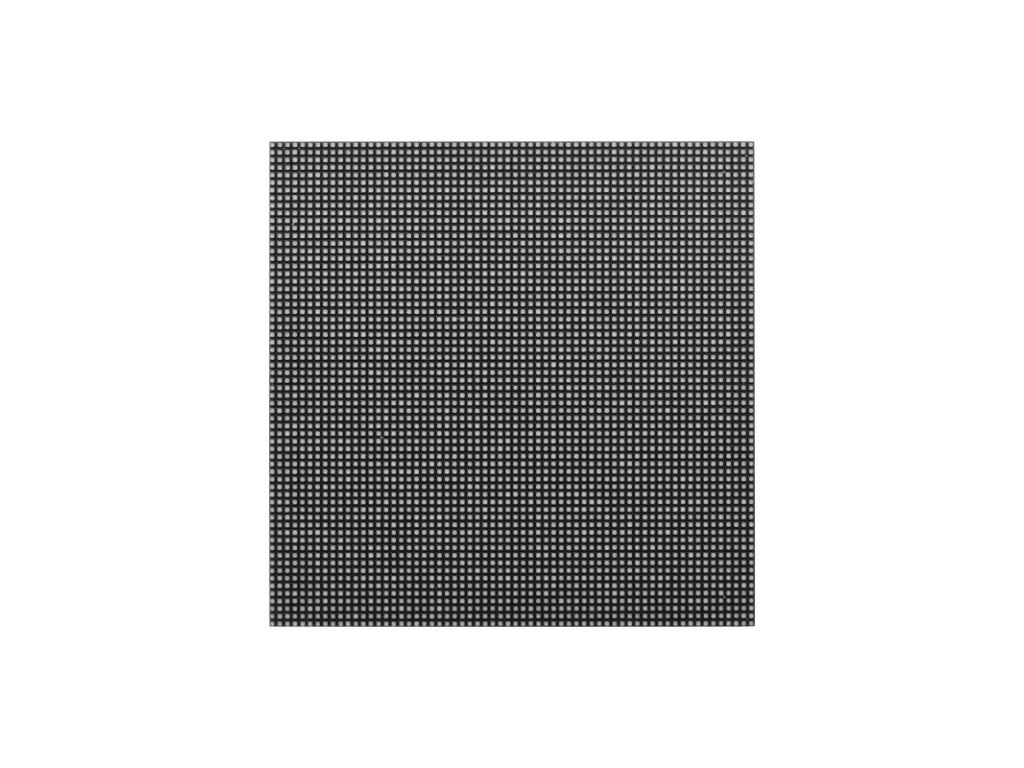

64 × 64 plnofarebný LED maticový panel
4096 samostatných RGB LED diód, rozstup 2 mm
podporuje Raspberry Pi / Raspberry Pi Pico / ESP32 / Arduino...
* produkt obsahuje iba displej a pre výstup displeja vyžaduje hostiteľský ovládač, ako napríklad Raspberry Pi, Pico, ESP32 alebo Arduino.
Možnosti verzie
Funkcie v skratke
Produkt je plnofarebný RGB LED bodový maticový modul s rozlíšením 64 × 64, integrujúci 4096 LED diód a vybavený dvoma HUB75 konektormi, ktoré podporujú kaskádové rozšírenie a rýchlu integráciu. Verzia GOB sa vyznačuje vylepšeným zapuzdrením, čím sa zlepšuje ochrana a prevádzková spoľahlivosť.
- 4096 samostatných RGB LED diód, plnofarebný displej, nastaviteľný jas
- 64 × 64 pixelov, rozstup 2 mm, umožňuje zobrazenie textu, farebného obrázku alebo animácie
- Rozmery 128 × 128 (mm), stredná veľkosť, vhodné pre stolný displej svojpomocne alebo pre montáž na stenu
- Dva integrované HUB75 konektory, jeden pre vstup dát ovládača, jeden pre výstup, podpora reťazca
- Poskytuje vývojové zdroje s otvoreným zdrojovým kódom (príklady pre Raspberry Pi / Raspberry Pi Pico / ESP32 / Arduino)
Špecifikácie
| Rozmery | 128 × 128 (mm) |
|---|---|
| Pixely | 64 × 64 = 4096 BODOV |
| Výška tónu | 2 mm |
| Pixelový tvar | 1R1G1B |
| Pozorovací uhol | ≥140° |
| Typ ovládania | synchronizácia |
| Jazda | 1/32 skenovanie |
| Hlavička | HUB75 |
| Napájací zdroj | 5V / 3A (vstup konektora VH4) |
| Výkon | ≤15 W |
Definícia hlavičiek
* tento pohľad zozadu slúži len na ilustráciu, sieťotlač a rozloženie plošných spojov sa môžu medzi jednotlivými šaržami mierne líšiť, ale softvér je kompatibilný.
| Pripnúť | Popis | Pripnúť | Popis |
|---|---|---|---|
| +5V | 5V napájací vstup | Uzemnenie | Zem |
| R1 | R dáta s vyšším bitom | R2 | R spodné bitové dáta |
| G1 | G dáta s vyšším bitom | G2 | G spodné bitové dáta |
| B1 | B vyššie bitové dáta | B2 | B spodné bitové dáta |
| A | Výber riadku | B. | Výber riadku B |
| C | Výber riadku C | D | Výber riadku D |
| V | Výber linky E | CLK | vstup hodín |
| LAT/STB | západkový kolík | OE | povolenie výstupu |
reťazovo nastaviteľný dizajn
Viacnásobné LED maticové panely je možné prepojiť do reťazca a vytvoriť tak väčší panel
pomocou vstupno-výstupného konektora HUB75
Poznámka: Každý RGB LED maticový panel vyžaduje samostatný zdroj napájania 5V/3A alebo vyšší, keď je zapojený do reťazca na zobrazenie.
Scenáre použitia
Stolový alebo nástenný displej, vývesný štít, monitor prostredia pre domácich majstrov...

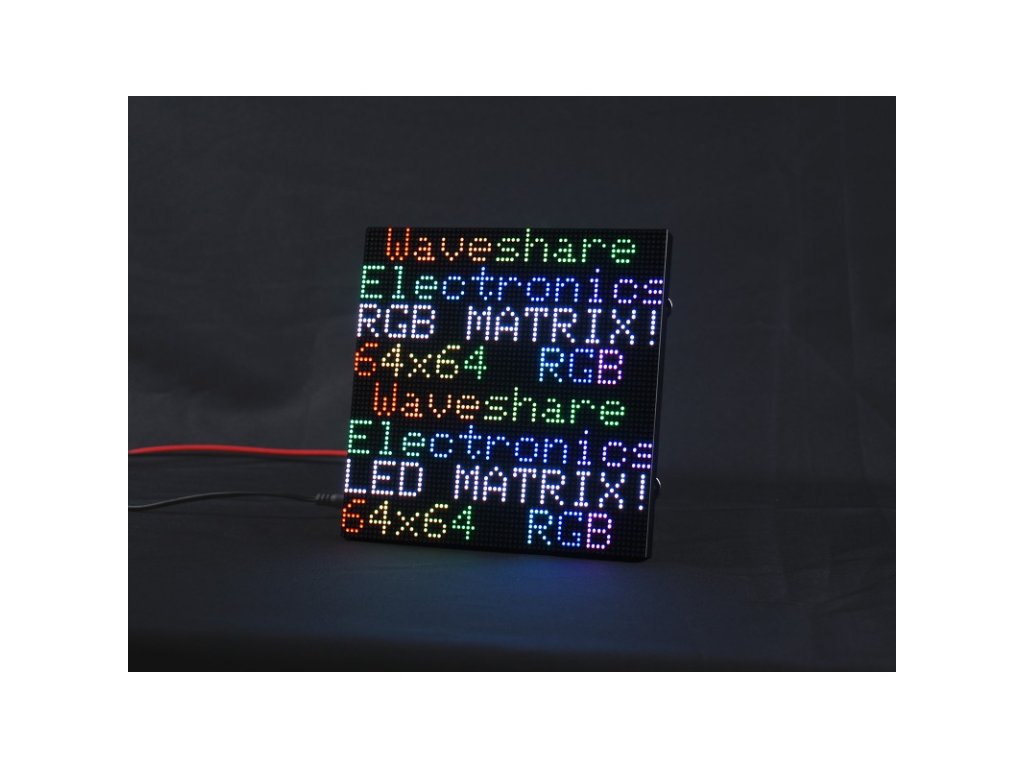

Prezentácia produktov
Rozmery
Obsah balenia:
Hmotnosť: 0,35 kg
RGB-Matrix-P2-64x64
Odporúča sa používať s napájacím zdrojom 5V 4A
- RGB-Matrix-P2-64x64 LED matica a príslušenstvo x1
- Adaptér napájacieho terminálu x1
- 16-pinový kábel ~30 cm x1
