RGB plnofarebný LED maticový panel, rozteč 4 mm, 80 × 40 pixelov
RGB plnofarebný LED maticový panel, rozteč 4 mm, 80 × 40 pixelov
SKU: 34431
RGB plnofarebný LED maticový panel, rozteč 4 mm, 80 × 40 pixelov, nastaviteľný jas
80 × 40 plnofarebný LED maticový panel
3200 samostatných RGB LED diód, rozstup 4 mm
podporuje ESP32 / Raspberry Pi / Arduino / STM32
* tento produkt je iba surový panel a pre výstup displeja vyžaduje hostiteľský ovládač, ako napríklad ESP32, Raspberry Pi, Arduino alebo STM32.
Funkcie v skratke
Produkt je plnofarebný RGB LED bodový maticový modul s rozlíšením 80 × 40, integrujúci 3200 LED diód a vybavený dvoma HUB75 konektormi, ktoré podporujú kaskádové rozšírenie a rýchlu integráciu.
- 3200 samostatných RGB LED diód, plnofarebný displej, nastaviteľný jas
- 80 × 40 pixelov, rozstup 4 mm, umožňuje zobrazenie textu, farebného obrázku alebo animácie
- Rozmery 320 × 160 (mm), stredná veľkosť, vhodné pre stolný displej svojpomocne alebo pre montáž na stenu
- Dva integrované HUB75 konektory, jeden pre vstup dát ovládača, jeden pre výstup, podpora reťazca
- Poskytuje zdroje pre vývoj s otvoreným zdrojovým kódom (príklady pre ESP32 / Raspberry Pi / Arduino / STM32)
Špecifikácie
| Rozmery | 320 × 160 (mm) |
|---|---|
| Pixely | 80 × 40 = 3200 bodov |
| Výška tónu | 4mm |
| Pixelový tvar | 1R1G1B |
| Pozorovací uhol | ≥140° |
| Typ ovládania | synchronizácia |
| Jazda | 1/20 skenovania |
| Hlavička | HUB75 |
| Napájací zdroj | 5V / 4A (vstup konektora VH4) |
| Výkon | ≤20 W |
Definícia hlavičiek

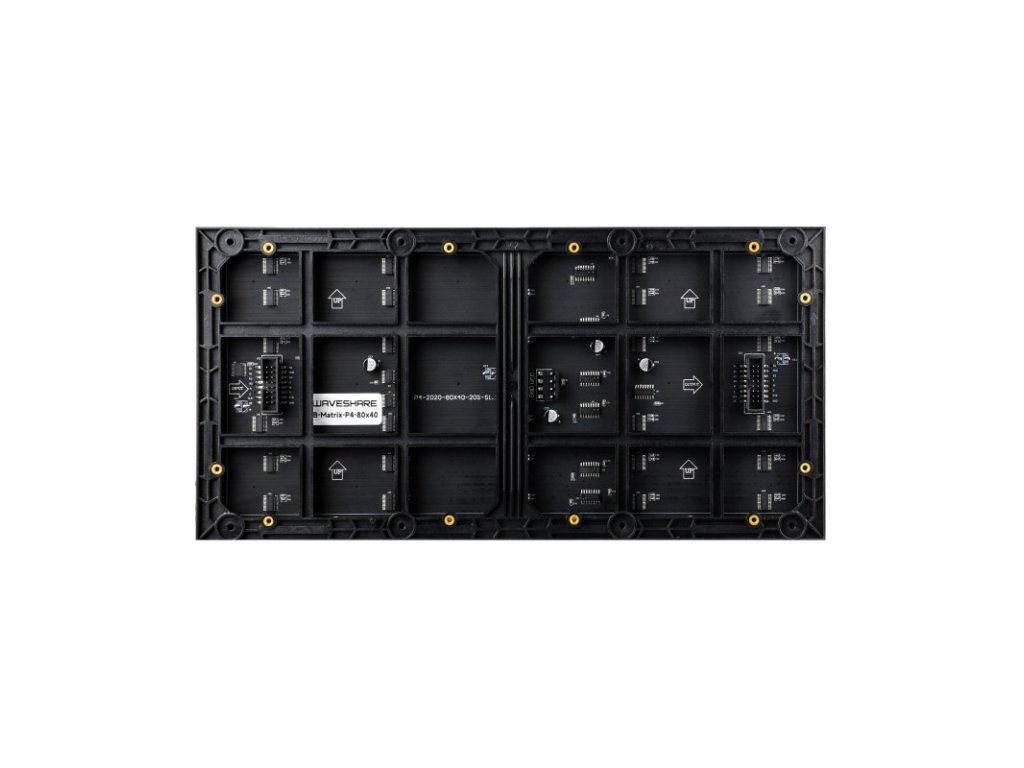

* tento pohľad zozadu slúži len na ilustráciu, sieťotlač a rozloženie plošných spojov sa môžu medzi jednotlivými šaržami mierne líšiť, ale softvér je kompatibilný.
| Pripnúť | Popis | Pripnúť | Popis |
|---|---|---|---|
| Virtuálny kreditný kartón | 5V napájací vstup | Uzemnenie | Zem |
| R1 | R dáta s vyšším bitom | R2 | R spodné bitové dáta |
| G1 | G dáta s vyšším bitom | G2 | G spodné bitové dáta |
| B1 | B vyššie bitové dáta | B2 | B spodné bitové dáta |
| A | Výber riadku | B. | Výber riadku B |
| C | Výber riadku C | D | Výber riadku D |
| V | Výber linky E | CLK | vstup hodín |
| LAT/STB | západkový kolík | OE | povolenie výstupu |
reťazovo nastaviteľný dizajn
Viacnásobné LED maticové panely je možné prepojiť do reťazca a vytvoriť tak väčší panel
pomocou vstupno-výstupného konektora HUB75
Poznámka: Každý RGB LED maticový panel vyžaduje samostatný zdroj napájania 5V / 4A alebo vyšší, keď je zapojený do reťazca na zobrazenie.

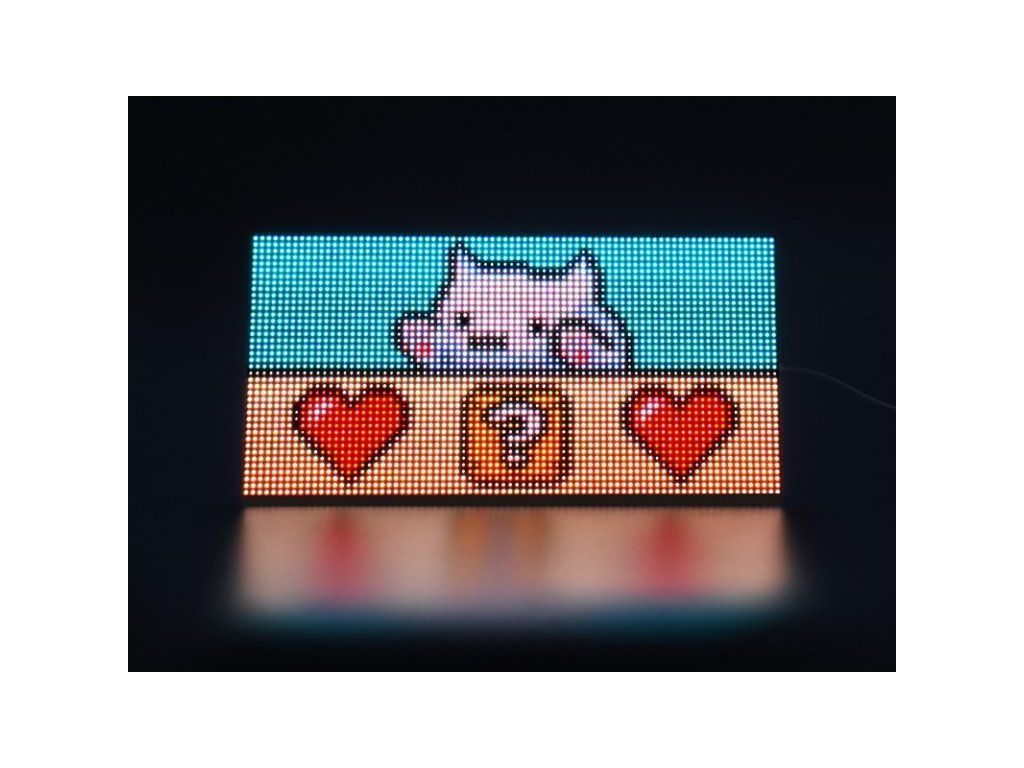

Scenáre použitia
Stolový alebo nástenný displej, vývesný štít, monitor prostredia pre domácich majstrov...

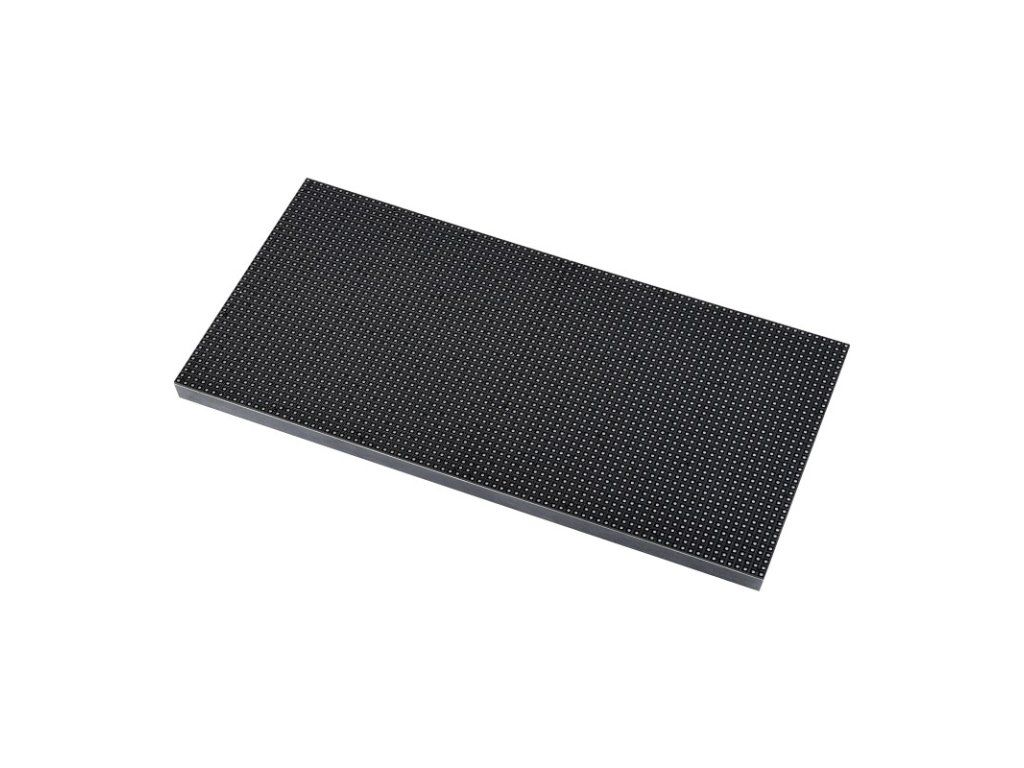

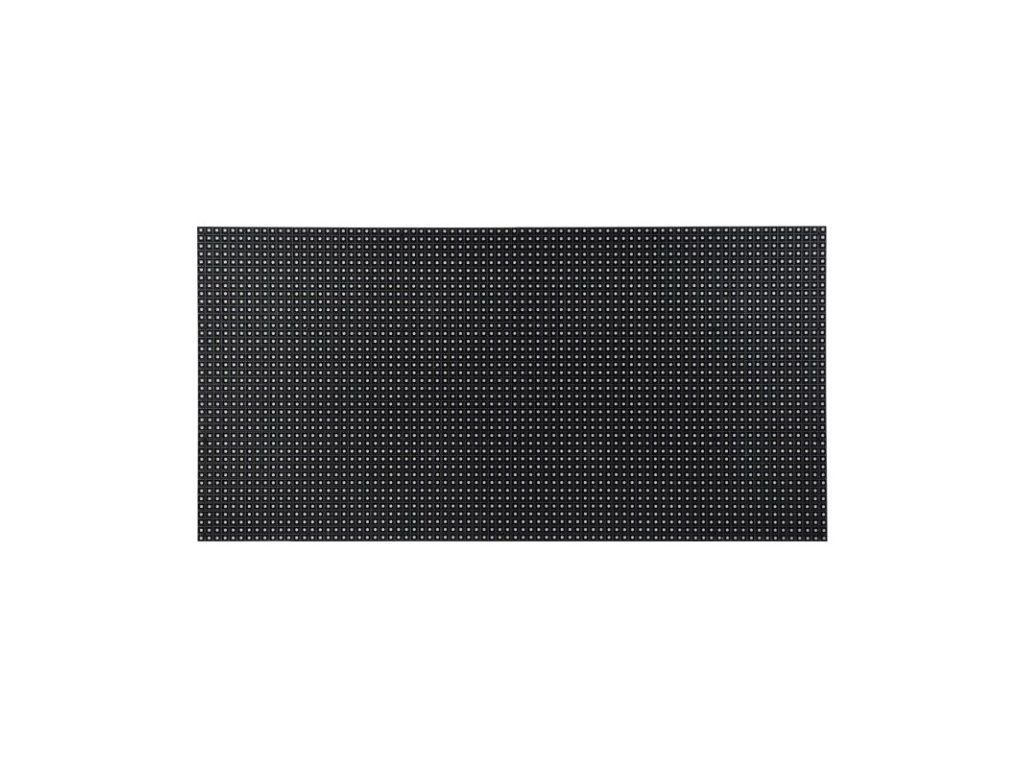

Prezentácia produktov
Rozmery

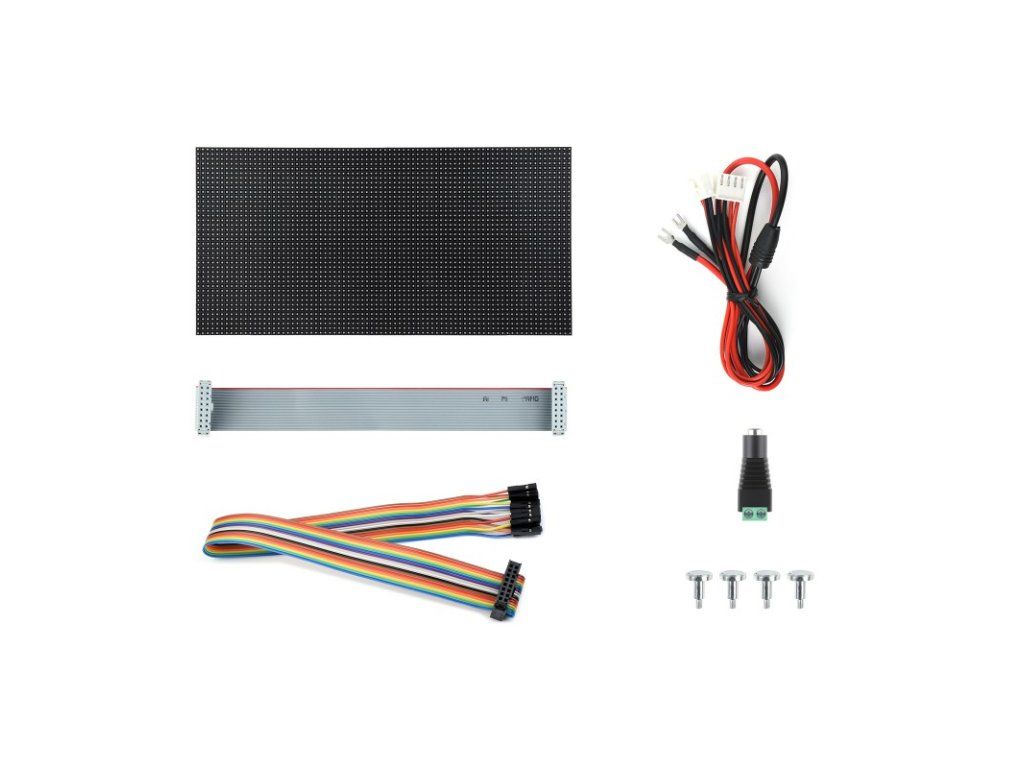

Obsah balenia:
Hmotnosť: 0,36 kg
Odporúča sa používať s napájacím zdrojom 5V 4A
- RGB-Matrix-P4-80x40 LED matica x1
- Kábel VH4 2P 500 mm x 1
- 16-pinový plochý kábel s rozstupom 2,54 mm, 200 mm x 1
- 2 × 8PIN kábel s rozstupom 2,54 mm, 300 mm x 1
- Adaptér napájacieho terminálu x1
- Balenie skrutiek x1
