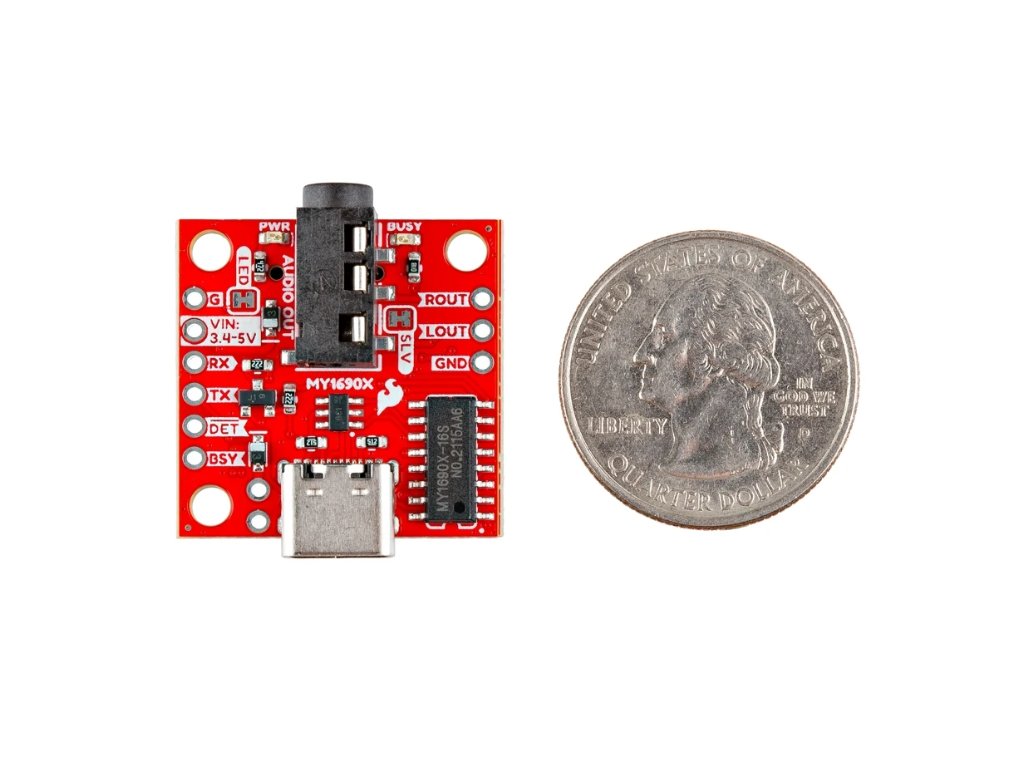

SparkFun Audio Player Breakout - MY1690X-16S

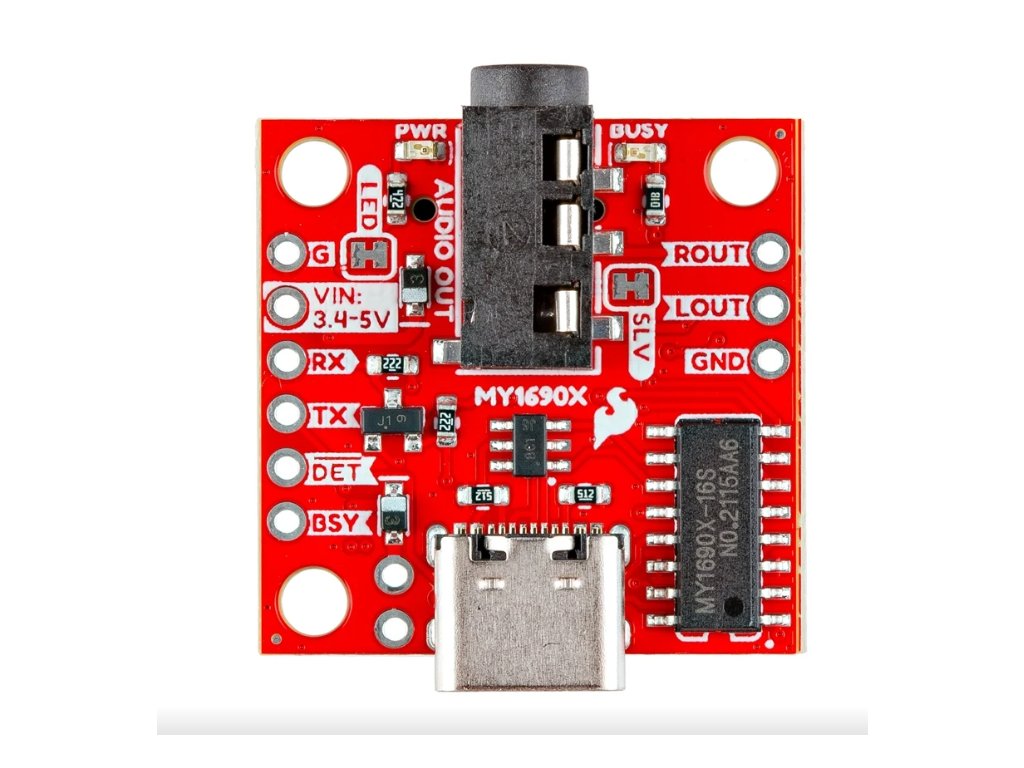

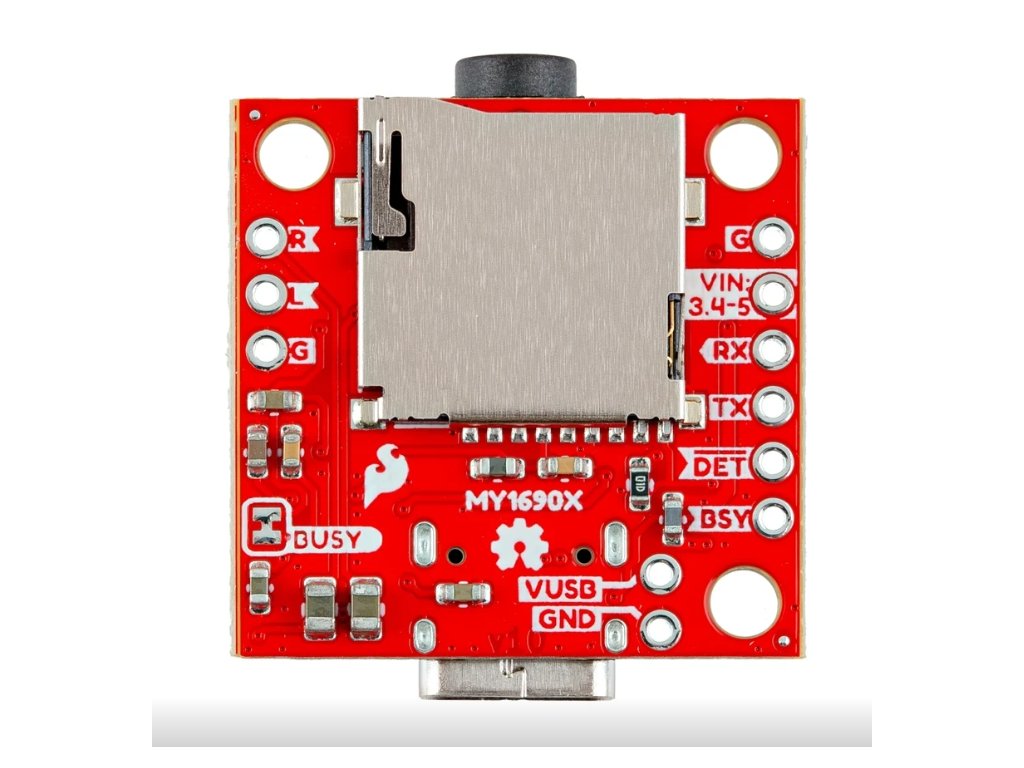

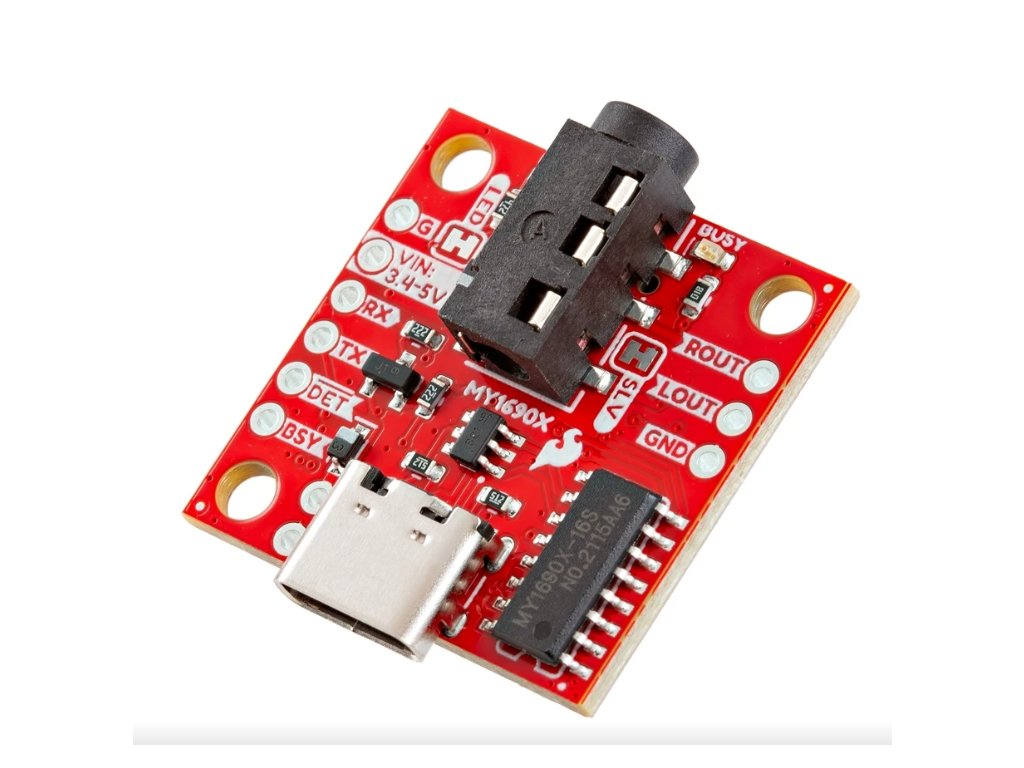

SparkFun M71690X-16S Audio Player Breakout je kompaktný sériovo riadený audio prehrávač navrhnutý okolo dekodéra MY1690X-16S, ktorý podporuje zvukové súbory .WAV aj .MP3 prehrávané z pripojenej microSD karty naformátovanej na FAT16 alebo FAT32. Doska obsahuje konektor USB-C na pripevnenie ako vymeniteľnej jednotky USB na pripojený počítač, slot na kartu µSD na pripojenie kompatibilnej karty SD a 3,5 mm konektor TRRS pre výstup zvuku slúchadiel. Ovládanie MY1690X-16S cez sériový port vyžaduje konverziu USB-na-UART, takže je potrebná vývojová doska, ako je RedBoard Plus.

MY1690X-16S funguje cez sériové rozhranie UART pri 3,3 V TTL pomocou príkazového súboru na ovládanie prehrávania zvuku (Play, Pause, Next, atď.), nastavenie hlasitosti a ekvalizéra a stav dotazu (obsah SD karty, názov/dĺžka skladby atď.). Napísali sme knižnicu Arduino, ktorá to zjednodušuje na jednoduchú interaktívnu textovú ponuku pre všetky dostupné príkazy na ovládanie programu Audio Player Breakout pomocou vývojovej dosky Arduino.

Po pripojení cez USB sa MY1690X-16S automaticky pripojí ako vymeniteľný USB disk na prenos a prezeranie audio súborov na pripojenú microSD kartu. Naše testovanie však zistilo, že prenosová rýchlosť je dosť obmedzená. Odporúčame načítať veľké zvukové súbory priamo na microSD kartu pomocou USB čítačky alebo zasunúť kartu priamo do portu SD karty v počítači.

Zvukový výstup dosky je dostatočne výkonný, aby dobre fungoval so slúchadlami, ale vyžaduje zosilňovač pre výstup na väčšie reproduktory.

Špecifikácie:

• MY1690X sériový dekodér MP3
  • Kompatibilné so zvukovými súbormi .MP3 a .WAV
  • Vzorkovacia frekvencia zvuku: 8-48K
  • Bitová rýchlosť: 8-320 kbps
  • Formáty SD FAT16 alebo FAT32
  • MicroSD karty až do 32 GB
  • Sada príkazov sériového UART
• Napájacie napätie:
  • VIN: 3,4-5V
  • VUSB: 5V
• 0,1 palca rozmiestnené cez dierové hlavičky
  • MY1690X UART (TX/RX)
  • Detekcia karty MY1690X
  • MY1690X Busy Signa
  • Napájanie (VIN) a uzemnenie
• 1x USB-C konektor
  • Pripája sa ako vymeniteľná jednotka USB
• 3,5 mm TRRS audio jack
• Slot pre MicroSD kartu

Dokumentácia:

• Schematic
• KiCad Files
• Board Dimensions
• Hookup Guide
• Datasheet - MY1690X
• SparkFun MY1690X MP3 Decoder Arduino Library
• GitHub Hardware Repo
