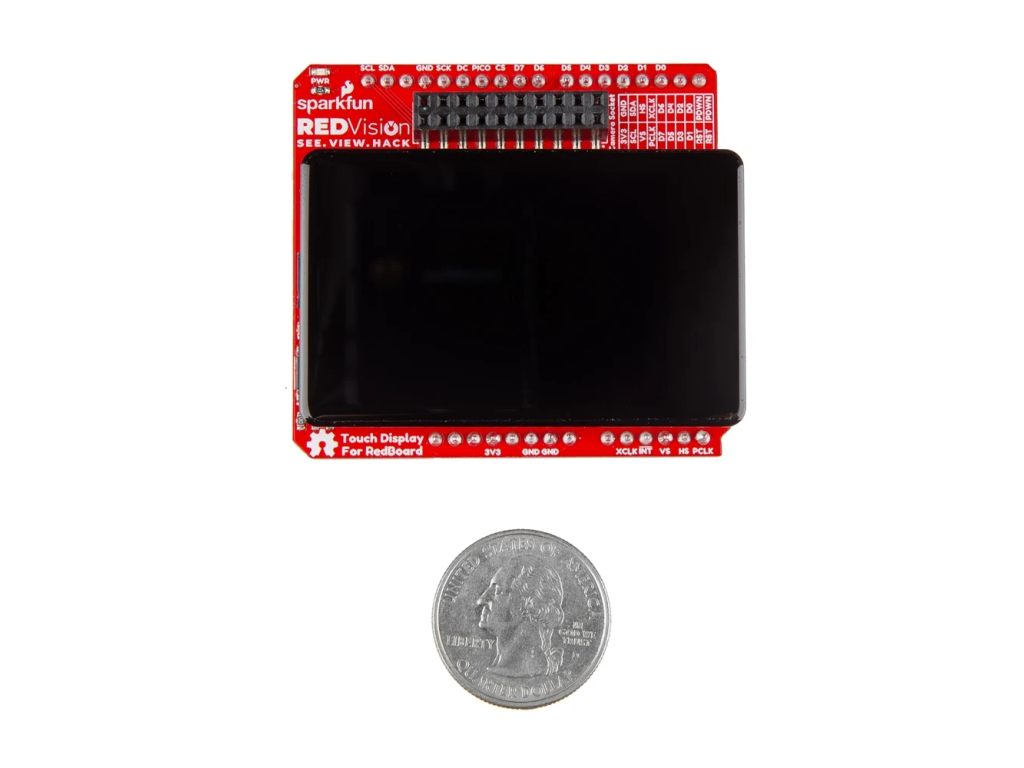

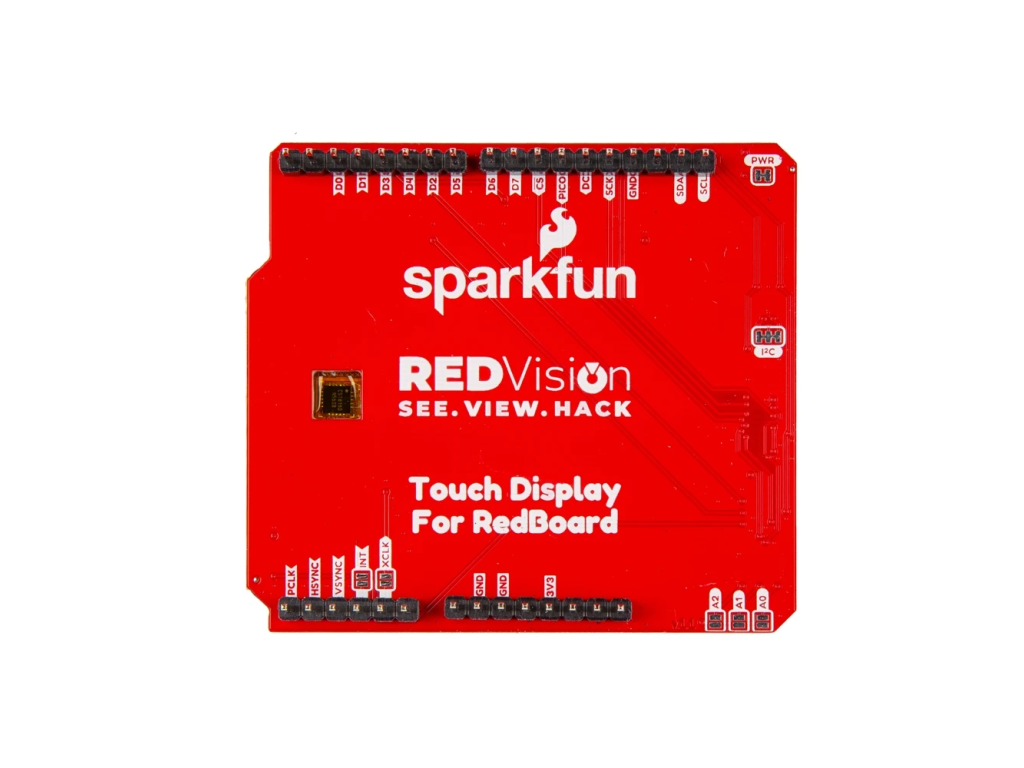

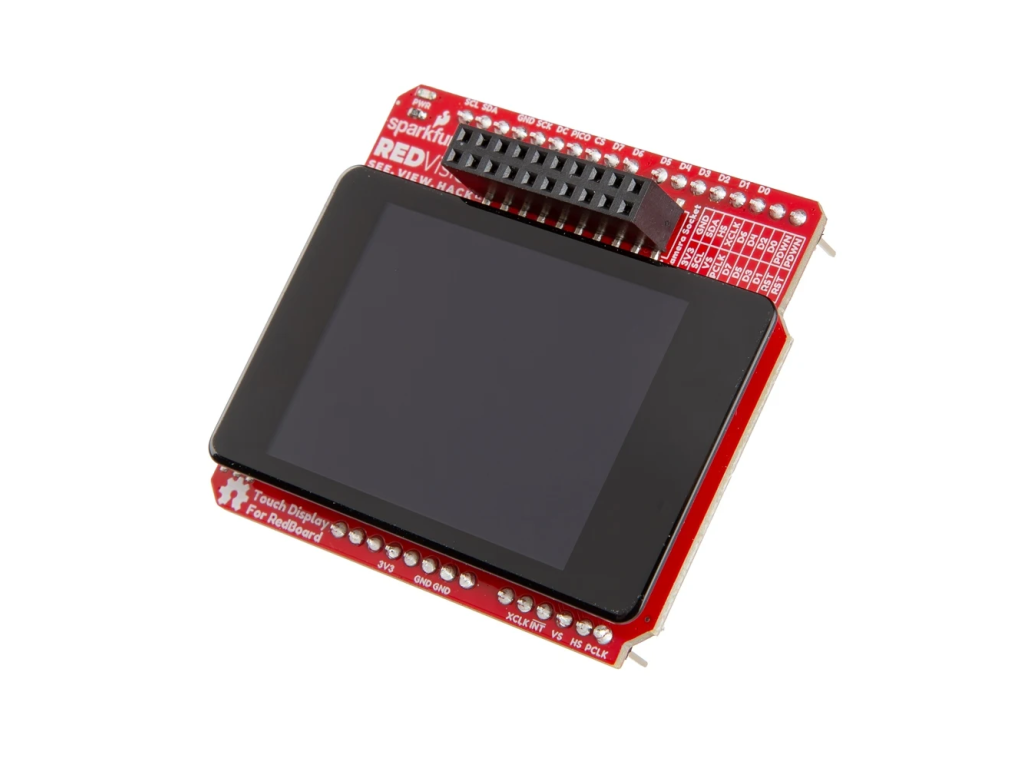

SparkFun Dotykový displej Red Vision pre RedBoard
Dotykový displej Red Vision pre RedBoard je kompaktný farebný TFT LCD modul s kapacitným dotykovým panelom, navrhnutý priamo pre ekosystém SparkFun RedBoard. Ide o kľúčovú súčasť sady Red Vision Kit, ktorá vám umožní vytvoriť plnohodnotné grafické používateľské rozhranie pre vaše embedded projekty — jednoducho, rýchlo a spoľahlivo. Či už staviate interaktívny panel, vizualizáciu dát alebo dotykové menu, tento displej vám poskytne všetko potrebné v jednom elegantnom module.
LCD-29986

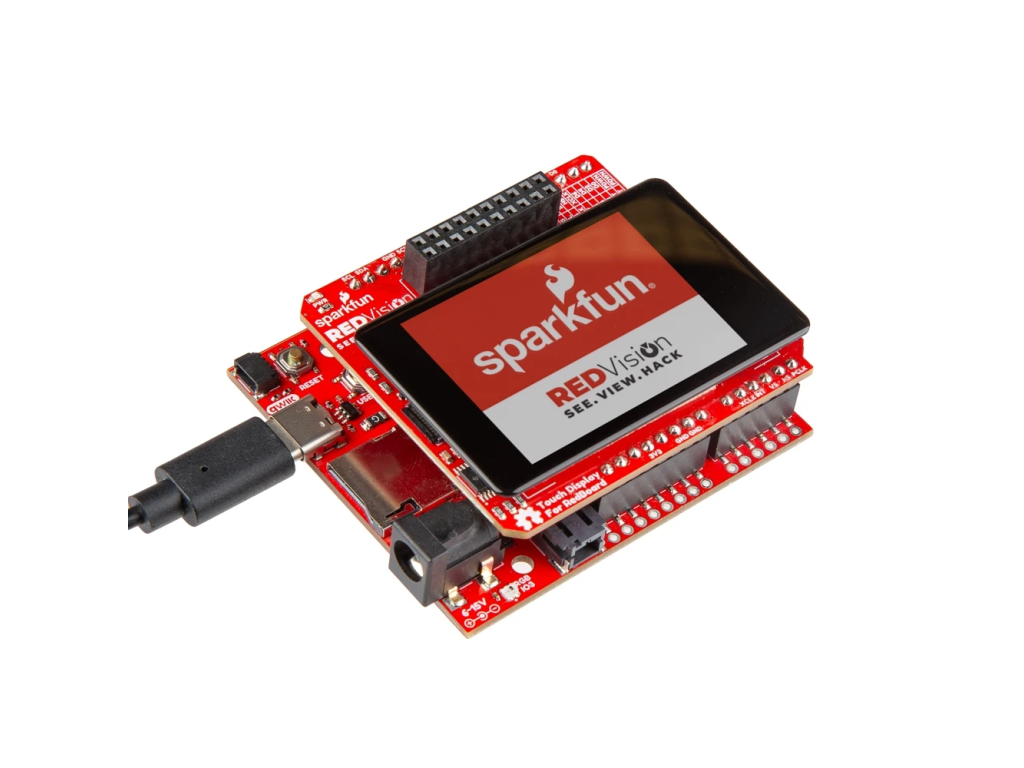

Displej Red Vision Touch Display je navrhnutý tak, aby bezproblémovo spolupracoval s RedBoard platformou SparkFun. Komunikácia s hlavnou doskou prebieha prostredníctvom 40-pinového FFC/FPC plochého kábla, ktorý prenáša všetky signály — video, dotyk aj napájanie — v jednom prepojení. Kapacitný dotykový panel komunikuje s mikrokontrolérom cez rozhranie I²C a umožňuje intuitívne ovládanie priamo na obrazovke. Displej je optimalizovaný pre prácu s MicroPythonom a Arduino C++ frameworkom, pričom SparkFun poskytuje ukážkový kód a knižnice priamo v hookup guide.
Hardvérové súbory (schéma, KiCad súbory, rozmery DPS) sú verejne dostupné na GitHube, čo umožňuje plnú prispôsobiteľnosť a integráciu do vlastných projektov.
Parametre
- Typ displeja: Farebný TFT LCD
- Dotykový panel: Kapacitný (Capacitive Touch)
- Dotykové rozhranie: I²C s interrupt pinom
- Prepojenie s RedBoard: 40-pinový FFC/FPC plochý kábel
- Logická úroveň: 3,3 V
- Kompatibilita: SparkFun RedBoard (Arduino UNO-kompatibilný)
- Podporované programovacie prostredia: Arduino C++, MicroPython
- Montáž: 4 montážne otvory pre upevnenie do krytu alebo panelu
Užitočné odkazy
- 📄 Schéma zapojenia (Schematic): https://cdn.sparkfun.com/assets/5/7/7/4/3/SparkFun_Red_Vision_Touch_Display_for_RedBoard.pdf
- 🔧 Hookup Guide (Wiki): https://docs.sparkfun.com/SparkFun_Red_Vision_Kit_for_RedBoard/introduction/
- 💾 GitHub repozitár hardvéru: https://github.com/sparkfun/micropython-opencv
Obsah balenia
- ✅ 1× SparkFun Red Vision Touch Display pre RedBoard (LCD-29986)
⚠️ Poznámka: Displej je predávaný samostatne. SparkFun RedBoard, FFC kábel a ďalšie príslušenstvo je potrebné zakúpiť zvlášť
