SparkFun GNSS prijímač – SAM-M8Q (Qwiic)

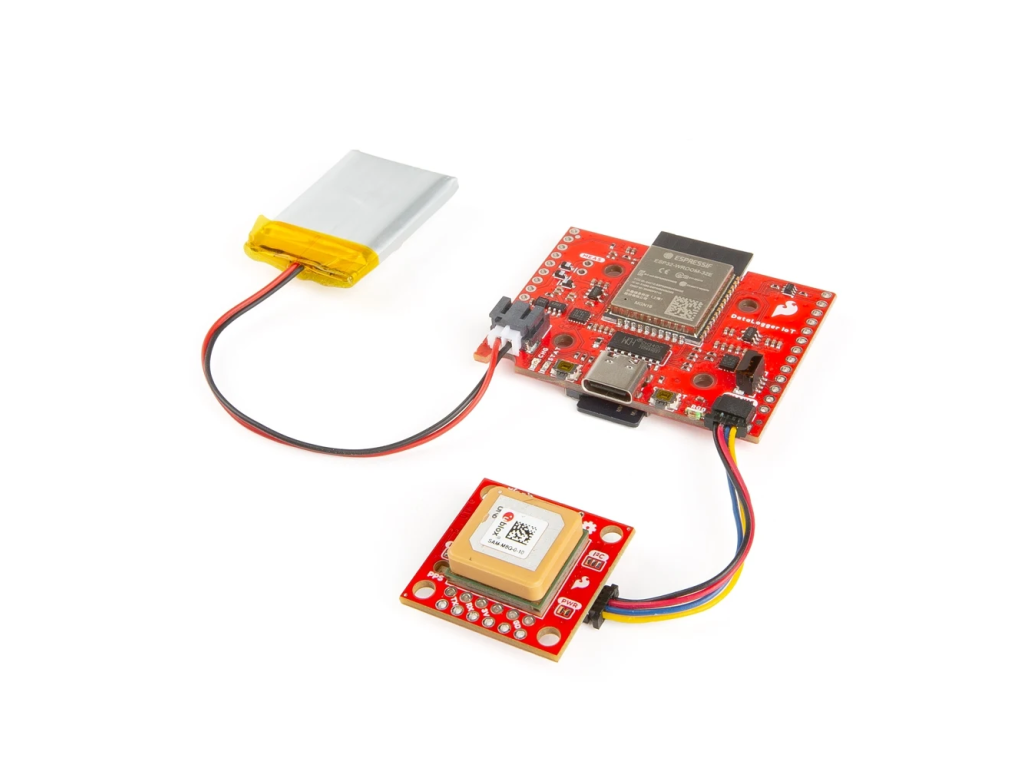

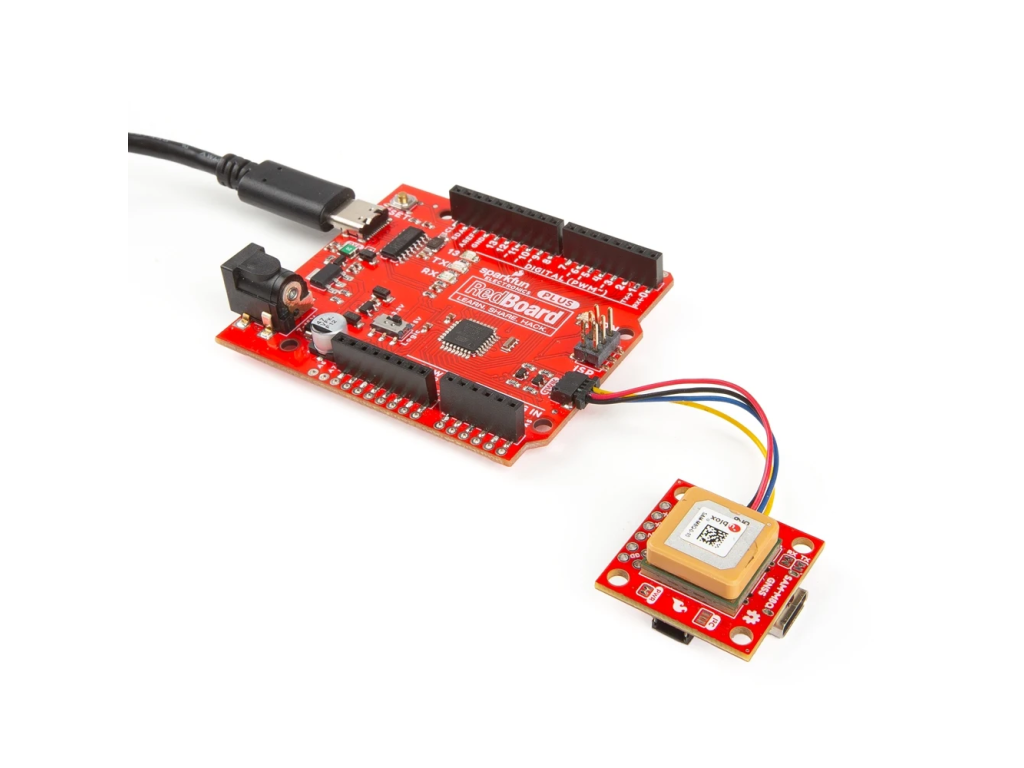

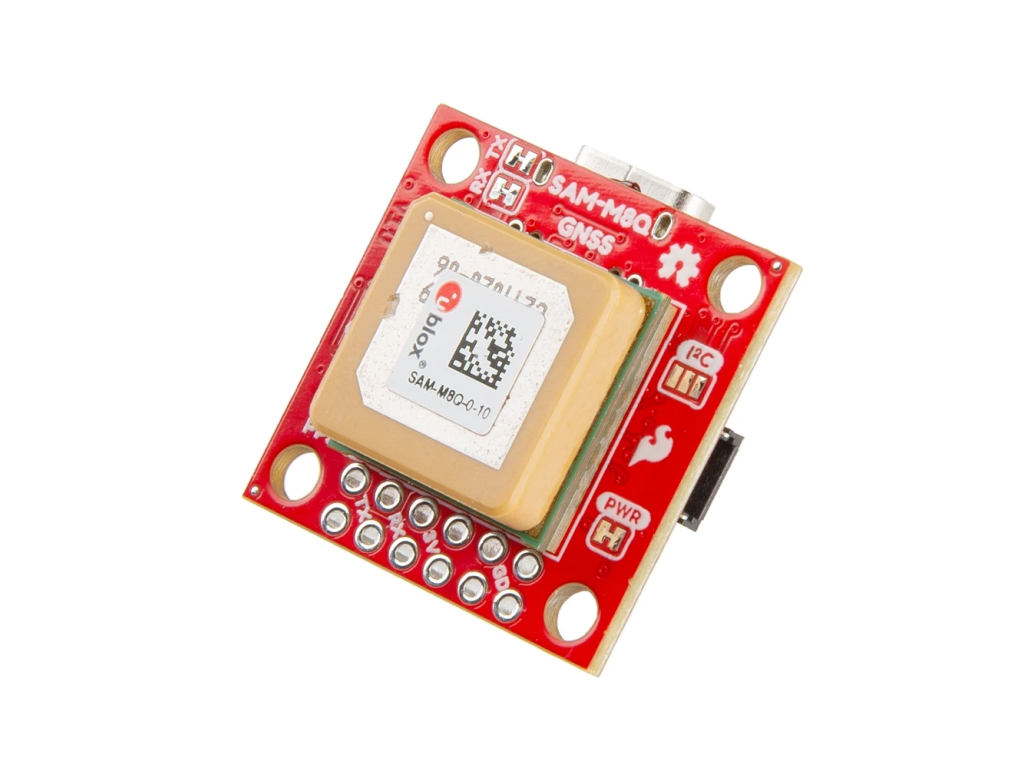

Srdcom tohto modulu je čip u-blox SAM-M8Q – osvedčený multi-konštelačný GNSS prijímač ôsmej generácie, ktorý súčasne spracováva signály z viacerých satelitných sietí. Doska je navrhnutá pre ekosystém Qwiic od SparkFun, čo znamená plne plug-and-play integráciu cez rozhranie I²C bez nutnosti ďalšieho zapojenia. Okrem Qwiic konektorov sú na doske vyvedené aj UART piny pre pokročilé konfigurácie. Modul pracuje výhradne na napätí 3,3 V a je kompatibilný s celým radom SparkFun Qwiic zariadení. Na doske nájdete aj LED indikátor fixu polohy a záložnú batériu pre rýchlejší štart (hot start).

Parametre

• GNSS modul: u-blox SAM-M8Q (8. generácia)
• Podporované konštelácie: GPS, GLONASS, Galileo, BeiDou (konfigurovateľné)
• Presnosť polohy: ~2,5 m CEP (autonómna, otvorená obloha)
• Frekvencia aktualizácie polohy: až 18 Hz
• Komunikačné rozhranie: I²C (Qwiic), UART
• Predvolená I²C adresa: 0x42
• Napájacie napätie: 3,3 V (Qwiic alebo PTH pin)
• Spotreba prúdu: ~20–30 mA (kontinuálny režim)
• Konektor antény: u.FL (externá aktívna alebo pasívna anténa)
• Konektor Qwiic: 2× JST-SH 4-pin (plug-and-play)
• LED indikátor: áno (fix / PPS)
• Záložná batéria: áno (hot start, uchovanie almanahu)

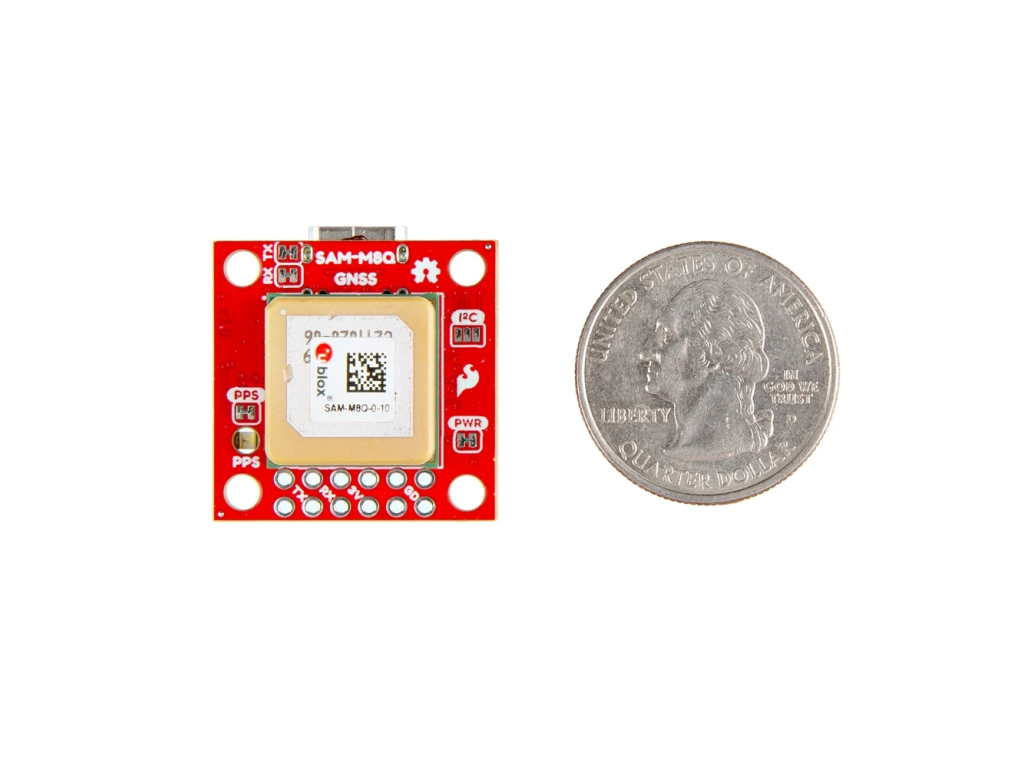

• Rozmery: kompaktný breakout PCB

Obsah balenia

• 1× SparkFun GNSS prijímač – SAM-M8Q (Qwiic), osadená doska
• (Qwiic kábel, anténa a ďalšie príslušenstvo nie sú súčasťou balenia – je potrebné zakúpiť samostatne)

Užitočné odkazy

• 📄 Datasheet (u-blox SAM-M8Q): Stiahnuť PDF
• 📚 Hookup Guide / Wiki: learn.sparkfun.com – SAM-M8Q Hookup Guide
