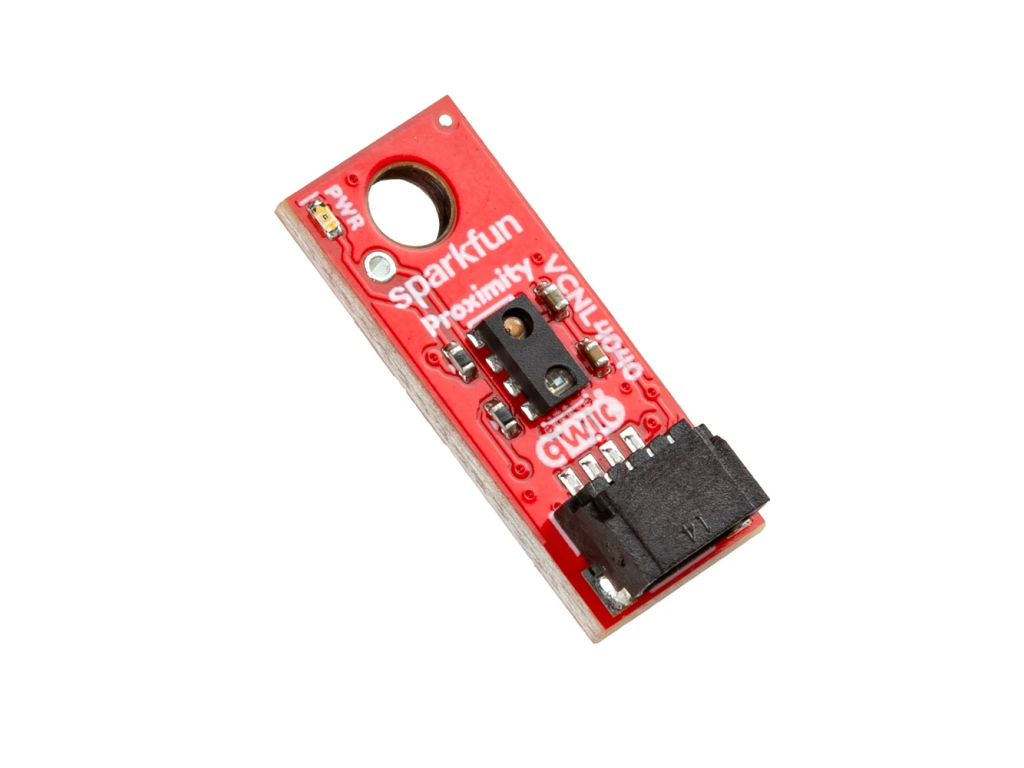

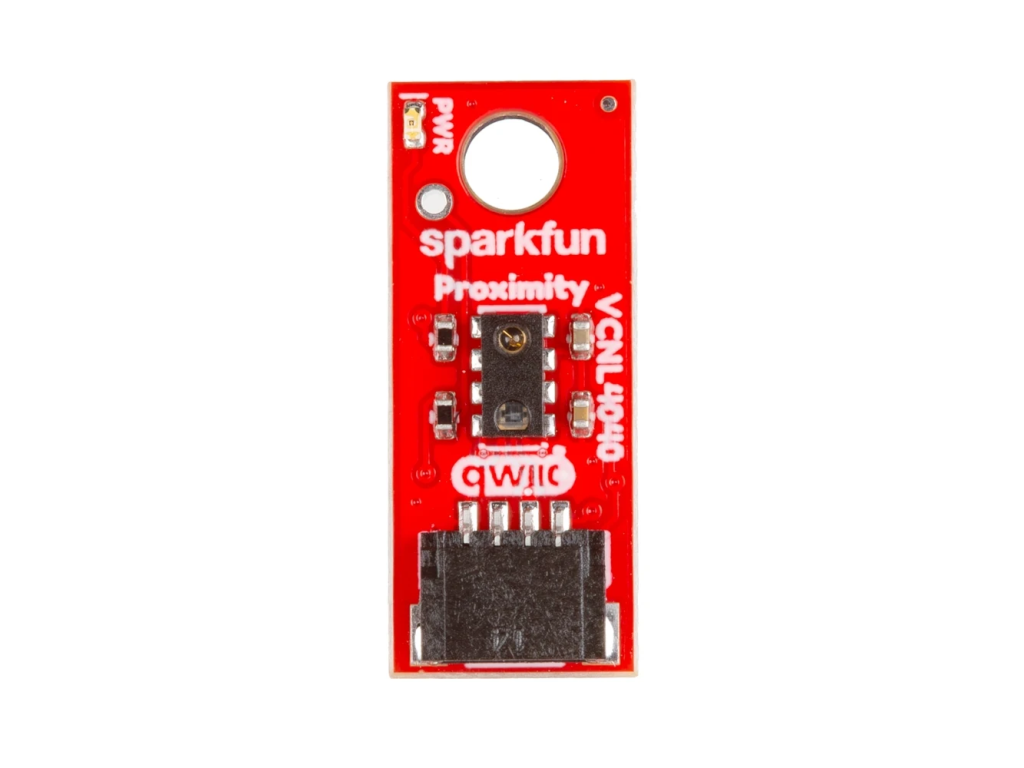

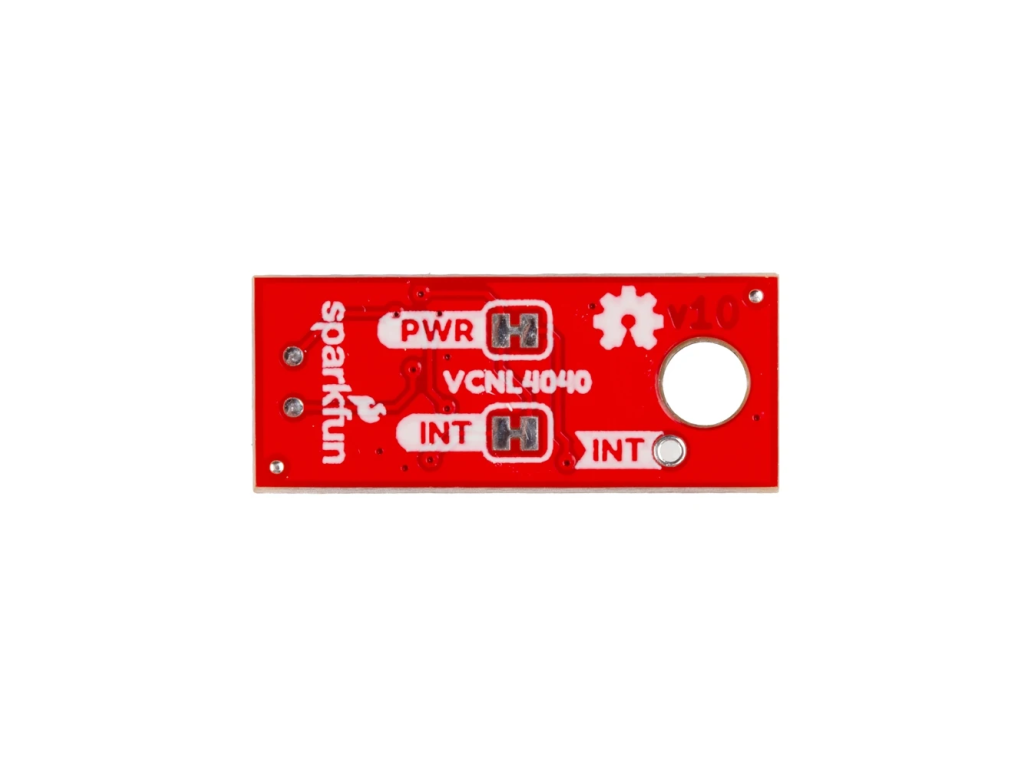

SparkFun Micro Senzor Priblíženia 20 cm – VCNL4040 (Qwiic)
SparkFun Micro Senzor Priblíženia VCNL4040 je kompaktná doska pre bezdotykové snímanie priblíženia a okolitého svetla. Vďaka integrovanému IR vysielaču a fotodiódám zvládne spoľahlivo detekovať objekty na vzdialenosť až 20 cm – bez akéhokoľvek externého LED prvku. Pripojenie k mikrokontroléru je hračka cez systém Qwiic, čo znamená žiadne spájkovanie a okamžitú integráciu do vášho projektu.
SEN-30161
Senzor je postavený na čipe Vishay VCNL4040, ktorý kombinuje dve funkcie v jednom puzdre: snímanie priblíženia pomocou infračerveného žiarenia a meranie okolitého osvetlenia (ALS). Integrovaný IR vysielač pracuje na vlnovej dĺžke 940 nm a nevyžaduje žiadne externé komponenty. Komunikácia prebieha cez rozhranie I²C s pevnou adresou 0x60, pričom doska je plne kompatibilná s ekosystémom Qwiic od SparkFun. Dva Qwiic konektory umožňujú jednoduché reťazenie viacerých senzorov na jednej zbernici. Doska je navrhnutá pre napájacie napätie 3,3 V, čo ju predurčuje pre moderné nízkonapäťové systémy.
Parametre
- Senzorový čip: Vishay VCNL4040
- Rozsah snímania priblíženia: až 200 mm (20 cm)
- Rozlíšenie priblíženia: 16-bitové
- Meranie okolitého svetla (ALS): 16-bitové, rozsah ~0,012 – 10 000 lux
- Komunikačné rozhranie: I²C (až 400 kHz – Fast Mode)
- I²C adresa: 0x60 (pevná)
- Napájacie napätie: 3,3 V (Qwiic štandard)
- Rozsah napájania čipu: 2,5 – 3,6 V
- Integrovaný IR vysielač: 940 nm, programovateľný prúd a striedu
- Programovateľné prerušenia: nastaviteľné prahy pre detekciu priblíženia

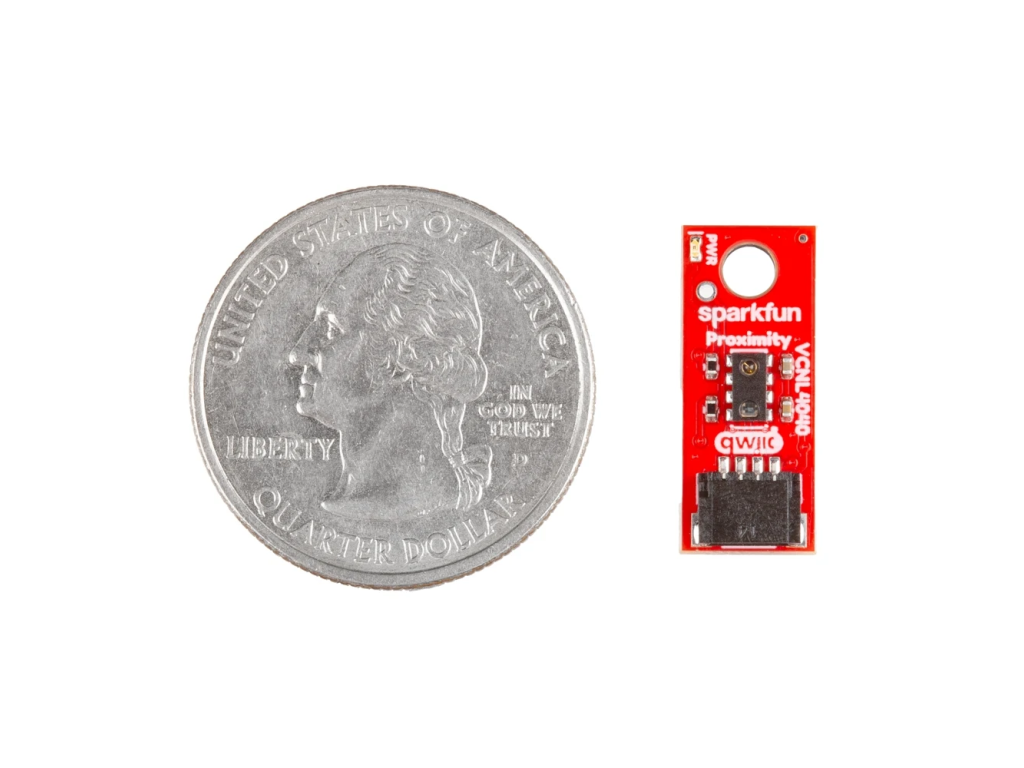

- Rozmery dosky: 25,4 mm × 12,7 mm
- Konektory: 2× Qwiic (JST-SH 4-pin) + 0,1" piny pre VIN, GND, SDA, SCL
- Prevádzková teplota: −40 °C až +85 °C
Obsah balenia
- 1× SparkFun Micro Senzor Priblíženia VCNL4040 – Qwiic doska
Qwiic kábel ani hlavičkové piny nie sú súčasťou balenia – je možné ich zakúpiť samostatne.
