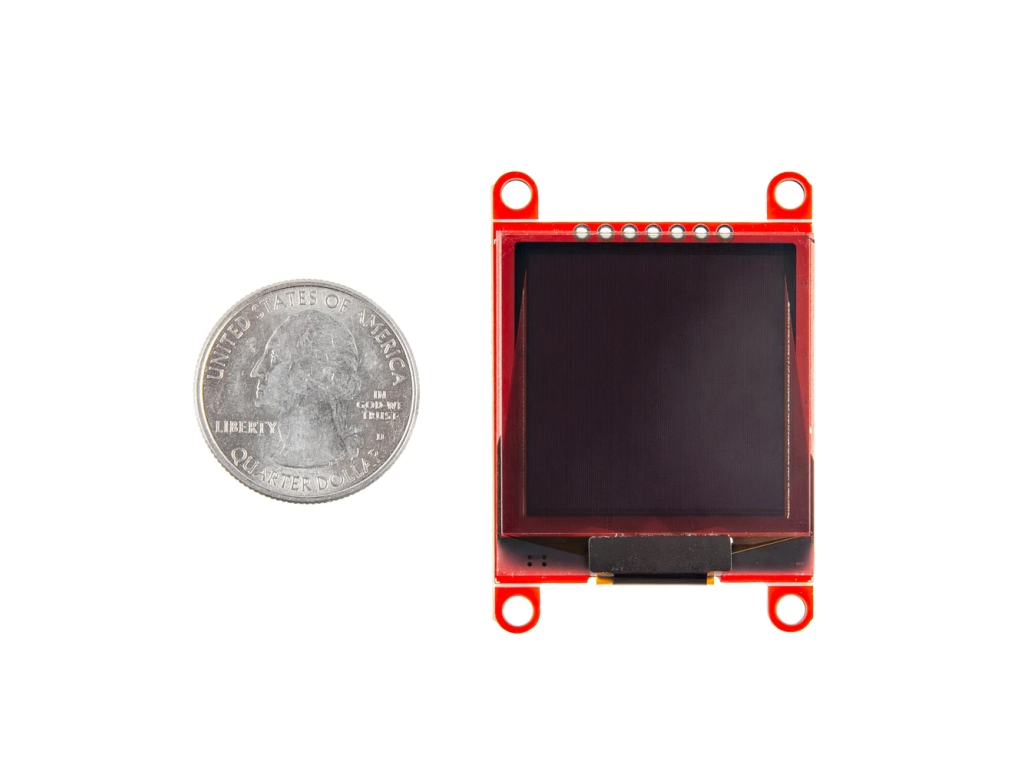

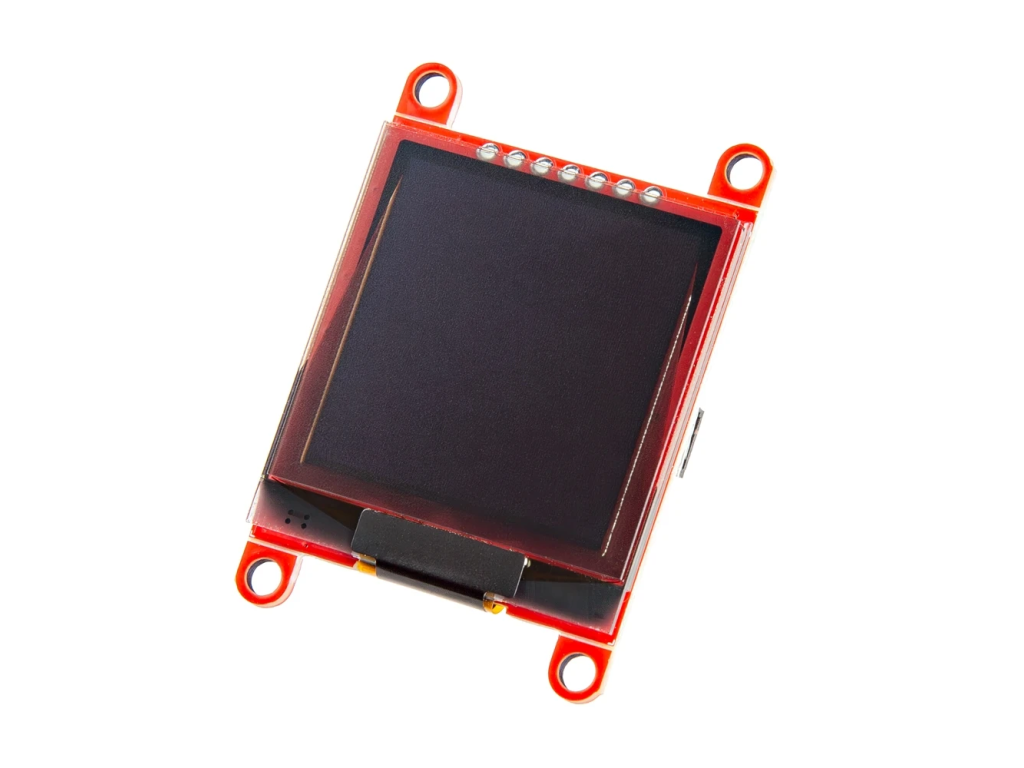

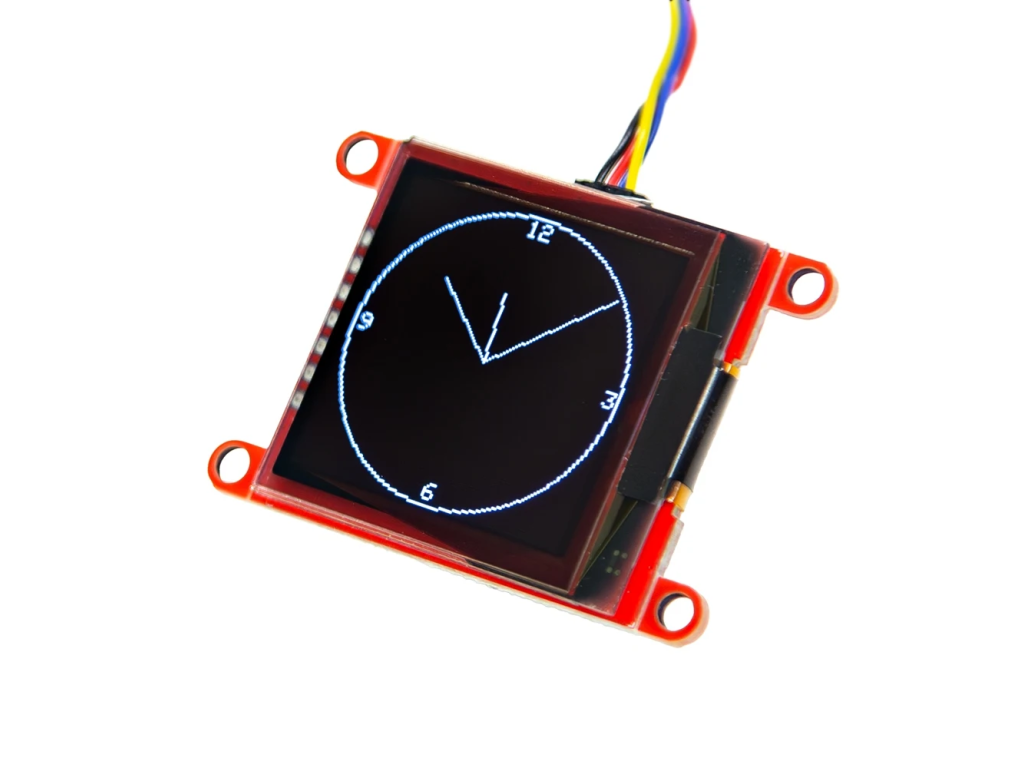

SparkFun Qwiic OLED displej (1,5 palca, 128×128)
SparkFun Qwiic OLED displej s uhlopriečkou 1,5 palca a rozlíšením 128×128 pixelov je kompaktný a výkonný grafický modul navrhnutý pre jednoduché a rýchle zapojenie do vašich projektov. Vďaka štandardnému Qwiic konektoru nepotrebujete žiadne spájkovanie – stačí pripojiť kábel a začať tvoriť. Displej je ideálny pre vývojárov, nadšencov elektroniky aj profesionálnych inžinierov, ktorí hľadajú spoľahlivé a esteticky príjemné riešenie pre zobrazovanie dát, grafiky alebo používateľského rozhrania.
LCD-29530
Srdcom tohto modulu je OLED radič SSD1327, ktorý umožňuje zobrazenie v 16 úrovniach šedej – čo je výrazný krok vpred oproti bežným jednofarebným OLED displejom. Displej komunikuje cez rozhranie I²C pomocou Qwiic konektora, čo zaručuje maximálne jednoduchú integráciu do akéhokoľvek Qwiic ekosystému. Modul je plne kompatibilný so systémami pracujúcimi na 3,3 V, čo ho predurčuje na použitie s modernými mikrokontrolérmi ako Arduino, ESP32 či Raspberry Pi s Qwiic adaptérom. Vďaka technológii OLED nie je potrebné podsvietenie – každý pixel svieti samostatne, čo zaručuje vynikajúci kontrast, živé farby šedej a nízku spotrebu energie.
Parametre
- 📐 Uhlopriečka displeja: 1,5 palca (38 mm)
- 🔲 Rozlíšenie: 128 × 128 pixelov
- 🎨 Farebná hĺbka: 16 úrovní šedej (odtiene šedej)
- 🧠 Radič displeja: SSD1327

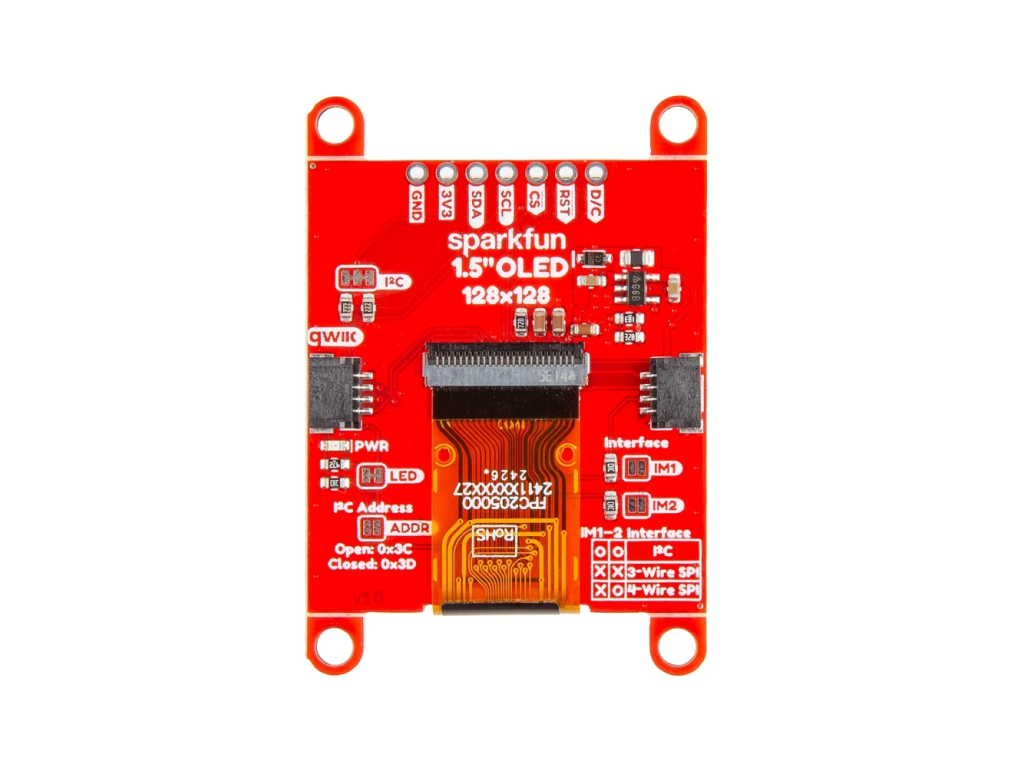

- 🔌 Komunikačné rozhranie: I²C (Qwiic konektor JST-SH 4-pin)
- 📡 Predvolená I²C adresa: 0x3C
- ⚡ Napájacie napätie: 3,3 V (Qwiic štandard)
- 🔋 Typická spotreba: 10–25 mA pri 3,3 V (aktívny režim)
- 😴 Spotreba v pohotovostnom režime: < 1 mA
- 🔗 Počet Qwiic konektorov: 2× (umožňuje reťazenie zariadení)
- 🛠️ Otvory pre hlavičkové piny: Áno (0,1", neosadené)

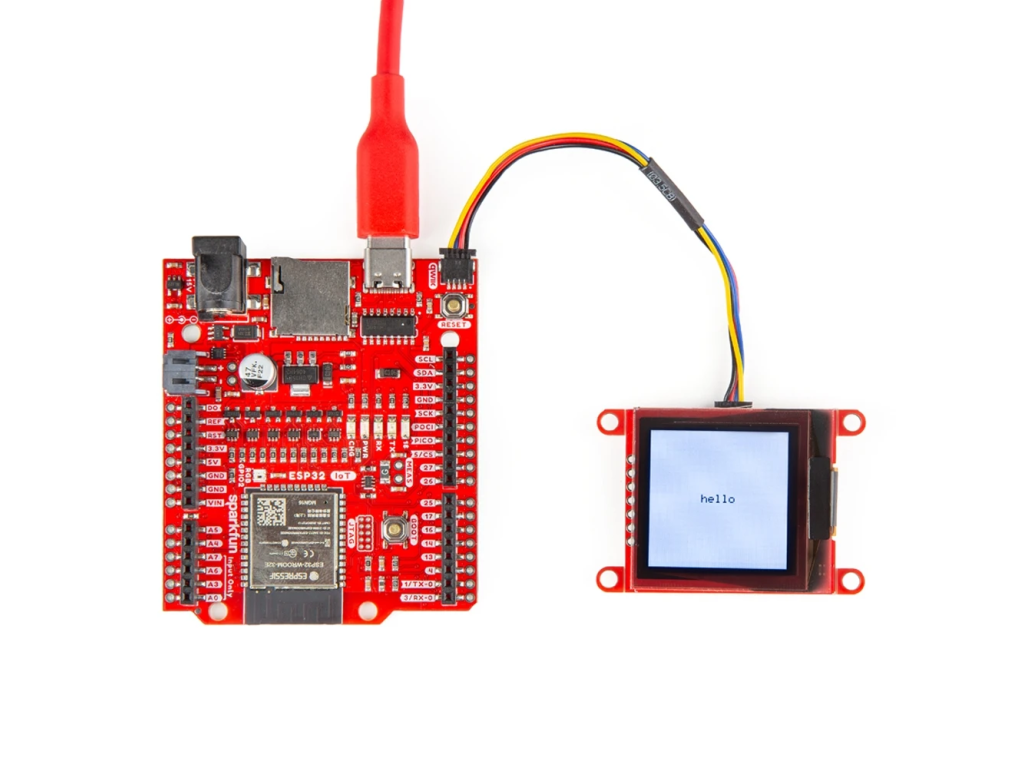

- 🌐 Kompatibilita: Arduino, ESP32, Raspberry Pi (cez Qwiic adaptér), CircuitPython
Obsah balenia
- 1× SparkFun Qwiic OLED displej (1,5 palca, 128×128) – osadená DPS
- ⚠️ Qwiic kábel, kolíkové lišty ani montážny materiál nie sú súčasťou balenia – je potrebné ich zakúpiť samostatne
Dokumentácia a zdroje
- 📄 Datasheet radiča SSD1327: Dostupný na stránke výrobcu Synaptics (Solomon Systech) – vyhľadajte „SSD1327 datasheet" na www.synaptics.com
- 📘 Hookup Guide (návod na zapojenie): learn.sparkfun.com – SparkFun Qwiic OLED Hookup Guide
