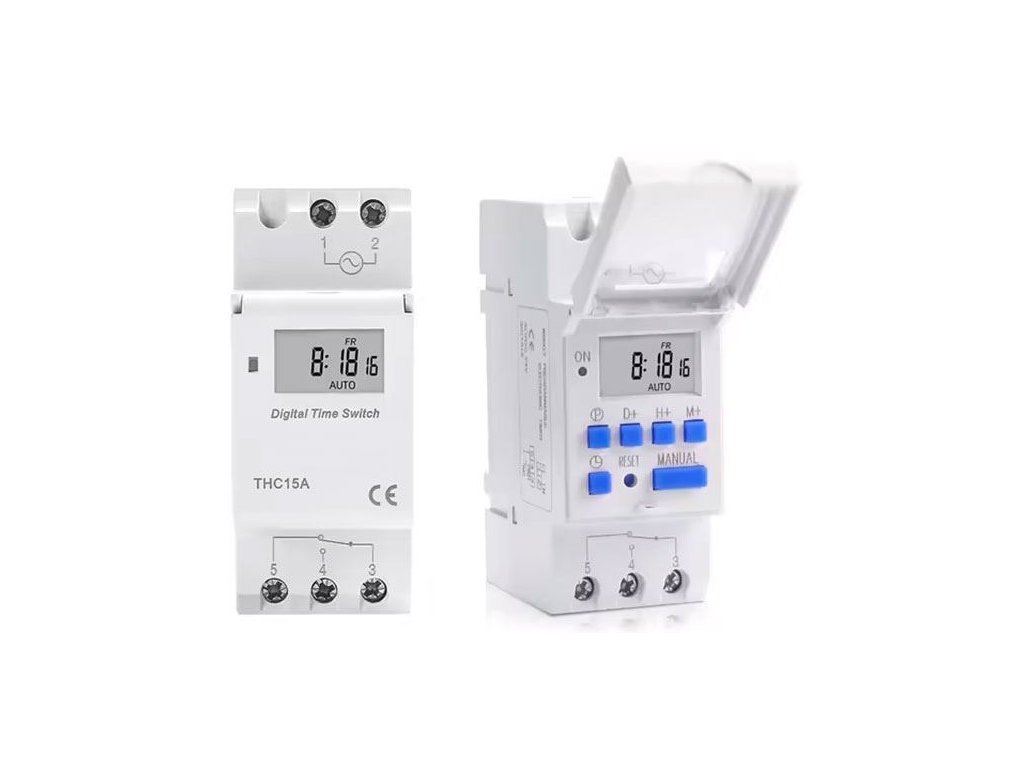

Multifunkčný časovač na DIN lištu s LCD displejom umožňuje nastavenie až 16 časových pásiem ON/OFF podľa nastaveného času s minimálnym rozlíšením na 1 minútu. Zopnutie relé je signalizované LED diódou. Nastavovať je možné podľa jednotlivých dní, víkendu, pracovných dní, nepárnych, párnych dní, alebo manuálne. Hodiny sú zálohované vnútornou batériou po dobu 15 dní. Časovač je chránený proti nechcenému prenastaveniu blokovaním tlačidiel a mechanickým sklápacím krytom. Prepínací kontakt relé je možné zaťažiť prúdom 30A pri odporovej záťaži (30VDC alebo 250VAC). Reset nastavených parametrov je možné vykonať stlačením zapusteného modrého tlačidla RESET. Časovač je možné ľahko inštalovať do DIN lišty, šírka sú 2 pozície (36mm).

Špecifikácia:
Typ: THC15A
Napájanie: 12VAC alebo DC -kontakty 1 a 2
Spotreba: 0,6W v zopnutom stave-overené
Zaťaženie releového kontaktu: 250AC alebo 30VDC 30A (odporová záťaž)
Druh kontaktu relé: prepínacie
Časovanie: 1min. ~ 168 hod.
Chyba hodín max.: 2s/ deň (25°C)
Pracovná teplota: –10° ~ 55°C
Pracovná vlhkosť: 35 ~ 85% RH
Rozmery: 36 × 88 × 66mm
Váha: 115g

Popis tlačidiel:
P : programovacie tlačidlo
D+ : výber dňa v týždni
H+ : nastavenie hodín
M+ : nastavenie minút
hodiny: výber pre nastavenie aktuálneho času
RESET: uvedenie do základného nastavenia (zmazanie nastavených parametrov)
MANUAL: manuálny režim ON/OFF, opätovným stlačením sa prepne do auto režimu
C/R: manuálny režim, opätovným stlačením sa prepne do auto režimu
C/R: 4× stlačenie odblokuje uzamknutie klávesníka. Pri nečinnosti sa opäť po 15s tlačidla uzamknú
Nastavenie aktuálneho času:
aktivujte klávesnicu
stlačenie symbolu hodín
nastavte pomocou H+ a M+ aktuálny čas
Nastavenie programu spínania:
aktivujte klávesnicu
stlačenie tlačidla P
výber dňa D+
nastavenie času hodín H+ a minút M+ pre zapnutie 1ON, stlačenie P
nastavenie času hodín H+ a minút M+ pre vypnutie 1OFF, stlačenie P
zhodným spôsobom nastavte ďalšie časové pásma 2–16, pokiaľ nie sú už potrebné preskočte stlačením tlačidla symbolu hodín

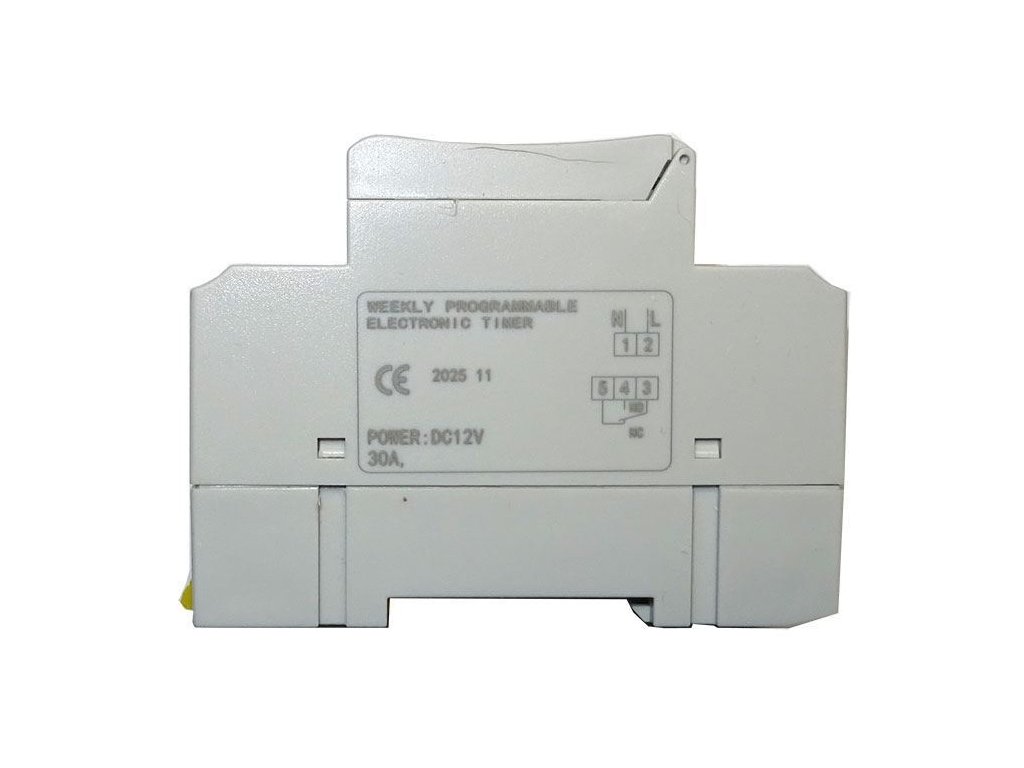

Popis svorkovnice:
1–2 – napájanie AC (180 ~ 264V AC)
3 – aktívny kontakt relé
4 – NC kontakt relé, v kľude zopnutý
5 – NO kontakt relé, v kľude otvorený
