Štvorpásmový GNSS modul série LG290P, štvorpásmové RTK určovanie polohy na centimetrovej úrovni

Neohodnotené

Značka: Waveshare

Verzia: GNSS modul s batériou

SKU: 33000

Dostupnosť	Skladom (3 ks)
Môžeme doručiť do:	20.3.2026
Možnosti doručenia
Kód:	28956

97,17 € / ks 79 € bez DPH

Štvorpásmový GNSS modul série LG290P, štvorpásmové RTK určovanie polohy na centimetrovej úrovni

Neohodnotené

Značka: Waveshare

14 dní

na vrátenie tovaru

Do 12:30 objednané

ešte dnes odoslané

Vernostné zľavy 5%

pre registrovaných zákazníkov

Popis
Diskusia

Štvorpásmový GNSS modul série LG290P, štvorpásmové RTK určovanie polohy na centimetrovej úrovni, štvorpásmová technológia určovania polohy L1+L2+L5+E6, podpora simultánneho príjmu viacerých konštelácií

Modul GNSS RTK pre určovanie polohy na úrovni centimetrov

Štvorpásmový L1+L2+L5+E6 | Presnosť RTK na centimetrovej úrovni | Výstup surových pozorovacích údajov

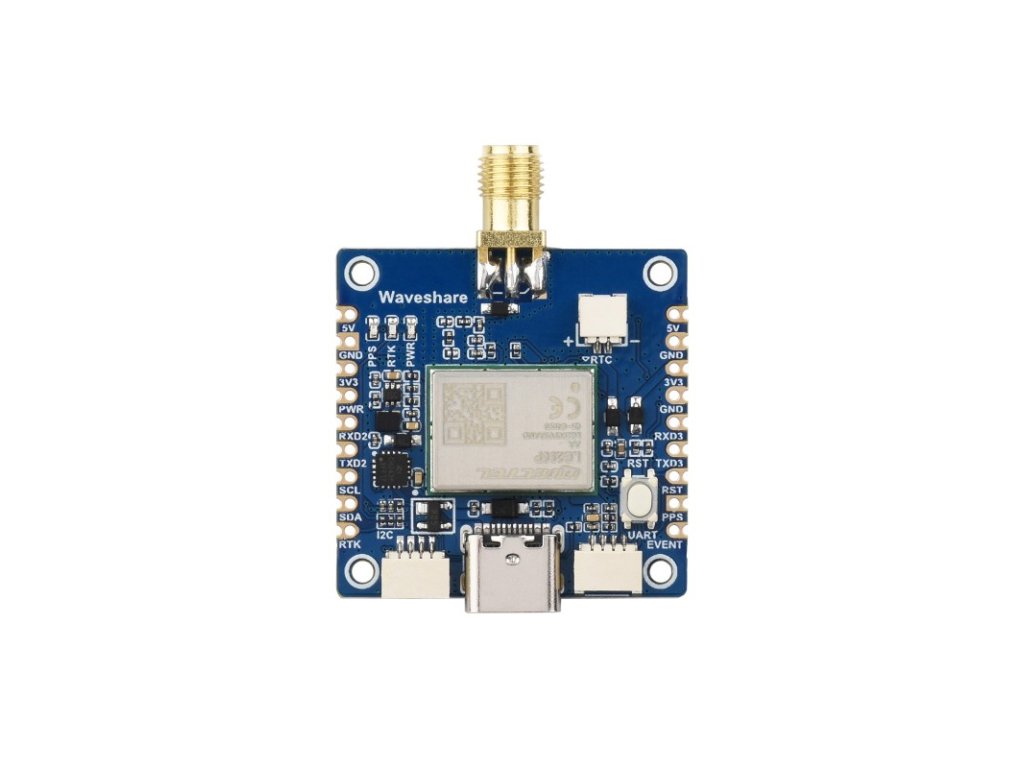

Štvorpásmový GNSS modul série LG290P, pohľad spredu

Funkcie v skratke

Modul GNSS RTK LG290P je štvorpásmový, viackonstelačný modul GNSS RTK, ktorý podporuje frekvenčné pásma L1, L2, L5 a E6 a je kompatibilný so satelitnými systémami GPS, BDS, GLONASS, Galileo, QZSS a NavIC. Je založený na vysokovýkonnej architektúre SoC GNSS a integruje profesionálny algoritmus detekcie a potlačenia rušenia, ktorý efektívne zmierňuje viacnásobné úzkopásmové rušenie, pričom si zachováva vysokú citlivosť a silný výkon proti rušeniu aj v zložitých elektromagnetických prostrediach. Vďaka viacfrekvenčným pozorovaniam a diferenciálnemu algoritmu RTK v reálnom čase výrazne znižuje chyby viaccestného signálu a umožňuje vysoko presné polohovanie s presnosťou na centimetre.

Vďaka malým rozmerom a dizajnu s krycími otvormi ponúka bohatú sadu rozhraní a ľahko sa integruje, vďaka čomu je ideálnou voľbou pre vysoko presné navigačné aplikácie, ako sú inteligentné roboty, presné poľnohospodárstvo, baníctvo, geodézia a mapovanie a autonómne riadenie.

Podpora viacerých konštelačných GNSS vrátane GPS / GLONASS / Galileo / BDS / QZSS / NavIC
Štvorpásmový príjem (L1 + L2 + L5 + E6) pre vyššiu presnosť určovania polohy a silnejší výkon proti rušeniu
Centimetrové diferenciálne polohovanie RTK v reálnom čase s hlásením stavu diferenciálneho polohovania v reálnom čase
Otvory s ponorným zlatým dizajnom, malé rozmery, jednoduchá integrácia do zariadenia priamym spájkovaním alebo zasunutím cez kolíkovú hlavicu
Integrovaný port typu C s podporou komunikácie UART-USB a napájania modulov umožňuje jednoduchý vývoj a ladenie
Integrovaný 2-pinový JST konektor na pripojenie záložnej batérie RTC, čím sa efektívne skracuje čas do prvej opravy (TTFF)
3 integrované LED indikátory pre prevádzkový stav modulu
Dodáva sa s online vývojovými zdrojmi a manuálom (príklady pre Raspberry Pi / Raspberry Pi Pico / Jetson Orin / ESP32 / Arduino)

možnosti verzie

Modul LG290P GNSS RTK (EN)
Štandardná verzia, bez batérie.

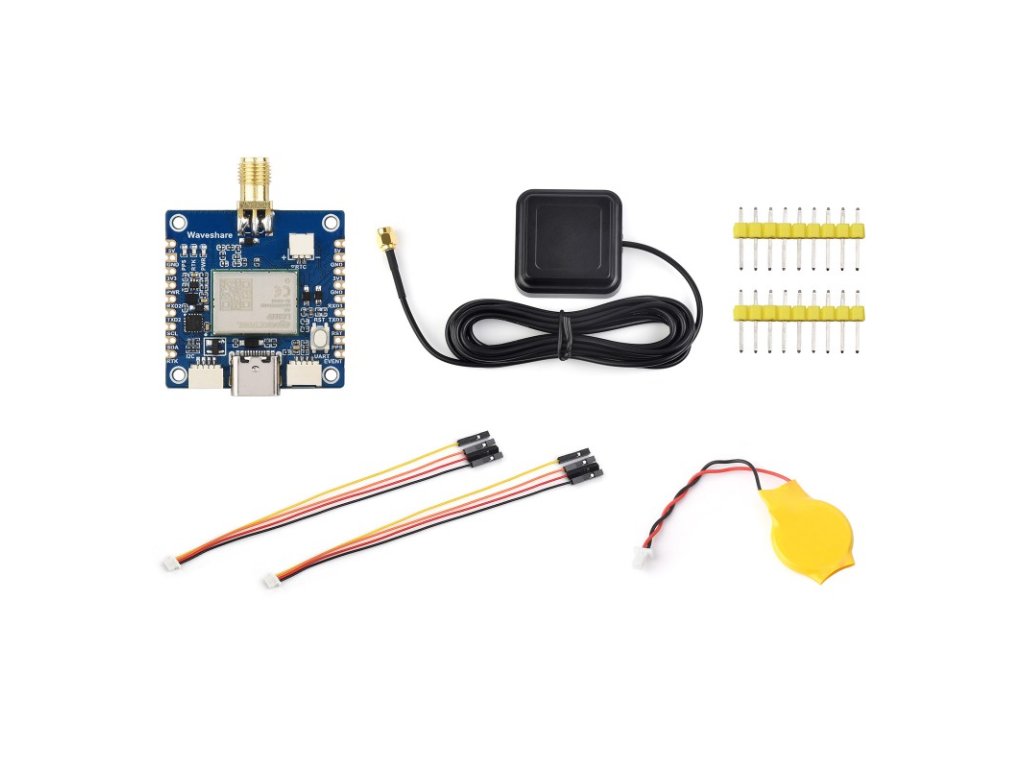

Modul GNSS RTK LG290P

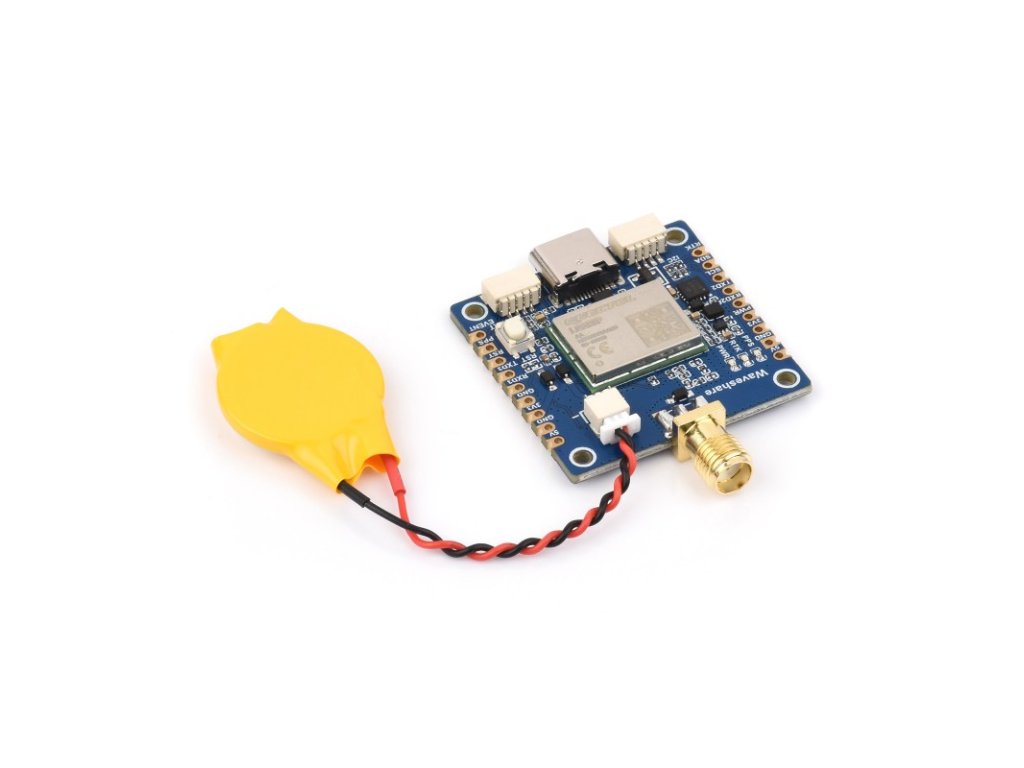

sa dodáva s batériou RTC.

ČAS DO PRVÉHO RAZU DO PRVÉHO

Špecifikácie

Produkt		Modul RTK GNSS LG290P	LC29H(AA) GPS KLOBÚK	LC29H(DA) GPS/RTK klobúk	LC29H(BS) GPS/RTK klobúk	Prilba ZED-F9P GPS-RTK
Frekvenčné pásmo		GPS: L1 C/A, L1C, L5, L2C GLONASS: L1, L2 Galileo: E1, E5a, E5b, E6 BDS: B1I, B1C, B2a, B2b, B2I, B3I QZSS: L1 C/A, L1C, L5, L2C : L56	GPS/QZSS: L1C/A, L5 BDS: B1I, B2a Galileo: E1, E5a GLONASS: L1			GPS/QZSS: L1C/A, L2C BDS: B1I, B2I Galileo: E1B/C, E5a GLONASS: L1OF, L2OF
POČET SÚČASNÝCH GNSS		5 + QZSS	GPS/QZSS+BDS+Galileo+GLONASS
SBAS		WAAS, EGNOS, BDSBAS, MSAS, GAGAN, SDCM	WAAS, EGNOS, MSAS, GAGAN	-		WAAS, EGNOS, MSAS, GAGAN
Funkcia RTK		RTK Rover a základňa	-	RTK Rover	Základňa RTK	RTK Rover a základňa
Presnosť polohovania	PVT	0,7 milióna CEP	1m CEP		-	1,5 milióna CEP
Presnosť polohovania	RTK	0,8 cm + 1 ppm CEP	-	0,01 m+1 ppm CEP	-	0,01 m+1 ppm CEP
Frekvencia aktualizácií navigácie	PVT	Predvolené: 10 Hz Max.: 20 Hz	1~10Hz		-	1~10Hz
	RTK		-	1 Hz	-	1~8Hz
	SUROVÉ		1 Hz			1~20Hz
Čas konvergencie RTK		<5 s	-	<10 s	-	<10 s
Čas do prvej opravy (AGNSS vypnutý)	Studené štarty	28 s	26 s		-	24 s
	Horúce štarty	1,7 s	1 s		-	2 s
	Teplé štarty	28 s	16 s		-	2 s
Čas do prvej opravy (jednoduché nasadenie)		-	2 s	-
Čas do prvej opravy (AGNSS zapnutý)	Studené štarty	-	5 s		-	Bude oznámené
	Horúce štarty	-	5 s		-	Bude oznámené
	Teplé štarty	-	5 s		-	Bude oznámené
Citlivosť	Sledovanie a navigácia	-160 dBm	-165 dBm			-167 dBm
	Opätovná akvizícia	-155 dBm	-159 dBm	-157 dBm	-159 dBm	-160 dBm
	Studené štarty	-146 dBm	-147 dBm	-145 dBm	-147 dBm	-148 dBm
Presnosť rýchlosti		0,03 m/s	0,2 m/s	-		0,05 m/s
Presnosť PPS		5ns	20ns	-		30ns
Dynamický výkon		Zrýchlenie (max.): 4g
		Nadmorská výška (max.): 10 000 m				Nadmorská výška (max.): 50 000 m
		Rýchlosť (max.): 490 m/s	Rýchlosť (max.): 500 m/s
Komunikačné rozhranie		USB, UART (4800~921600bps, predvolene 460800bps)	UART (9600~3000000bps, predvolene 115200bps), I2C (max. 400kHz)			USB, UART (4800 ~ 921 600 bps, predvolene 9 600 bps), I2C (max. 400 kHz), SPI (5 MHz)
Protokol		NMEA 0183/RTCM 3.x	NMEA 0183 V4.10, RTCM 3.x			NMEA 0183 V4.10，UBX, RTCM 3.3
Napájací zdroj		5V
Celkový prúd		<100mA@5V (režim pokračovania)	<40mA pri 5V (režim pokračovania)			<120 mA pri 5 V (režim pokračovania)
Prevádzková teplota		-40~85℃
Rozmery		33 × 33 (mm)	65 × 30,5 mm

štvorpásmová technológia polohovania L1 + L2 + L5 + E6

Podporuje simultánne sledovanie viacpásmových satelitných signálov L1 + L2 + L5 + E6,
čím sa znižujú efekty viaccestného šírenia v mestských kaňonoch a zlepšuje sa presnosť určovania polohy.

Štvorpásmový GNSS modul série LG290P podporuje štvorpásmovú technológiu určovania polohy L1 + L2 + L5 + E6

Mobilná stanica RTK, základňová stanica RTK
Centimetrové polohovanie

Dva moduly LG290P GNSS RTK sa používajú ako základňová stanica RTK a mobilná stanica RTK.

Nastavením nepretržite bežiacich referenčných staníc na zemi so známymi pevnými súradnicami pomocou modulu L290P, ktorý je konfigurovaný v režime základňovej stanice, alebo prostredníctvom platených rozšírených služieb RTK základňovej stanice, prenosom kalibračnej hodnoty GNSS do terminálov L290P, ktoré nahrávajú približné údaje o polohe, sú terminály s chybami, ako je viaccestná refrakcia, schopné vypočítať hodnotu chyby v reálnom čase pre polohovanie na úrovni centimetrov v priebehu niekoľkých sekúnd.

Príklady štvorpásmového GNSS modulu série LG290P, mobilnej stanice RTK a základňovej stanice RTK

súbežný príjem systémov Multi-GNSS

Podporuje GPS, BDS, GLONASS, Galileo, QZSS, NavIC
a zároveň si zachováva nízku spotrebu energie

Štvorpásmový GNSS modul série LG290P, súbežný príjem viacerých GNSS systémov

Podporuje rozširujúce systémy SBAS

Umožňuje vylepšené určovanie polohy z viacerých satelitov a korekciu chýb v reálnom čase, čím výrazne zlepšuje presnosť a spoľahlivosť určovania polohy v zložitých prostrediach. Tento produkt podporuje systémy WAAS, EGNOS, BDSBAS, MSAS, GAGAN, SDCM a ďalšie rozširujúce systémy.

malá veľkosť a jednoduchá integrácia

Otvory s ponorným zlatým dizajnom, malé rozmery, jednoduchá integrácia do zariadenia priamym spájkovaním alebo zasunutím cez kolíkovú hlavicu

Kompatibilné s viacerými programovacími platformami

Poskytuje ukážky a používateľské príručky pre Raspberry Pi / Raspberry Pi Pico / Jetson Orin / ESP32 / Arduino, čo umožňuje jednoduchšiu integráciu vývoja a silnú škálovateľnosť.

Štvorpásmový GNSS modul série LG290P, kompatibilný s viacerými programovacími platformami

aplikácie

ideálna voľba pre vysoko presné navigačné aplikácie, ako sú inteligentné roboty, presné poľnohospodárstvo, baníctvo, geodézia a mapovanie a autonómne riadenie atď.
